Насадка регенеративного теплообмінника

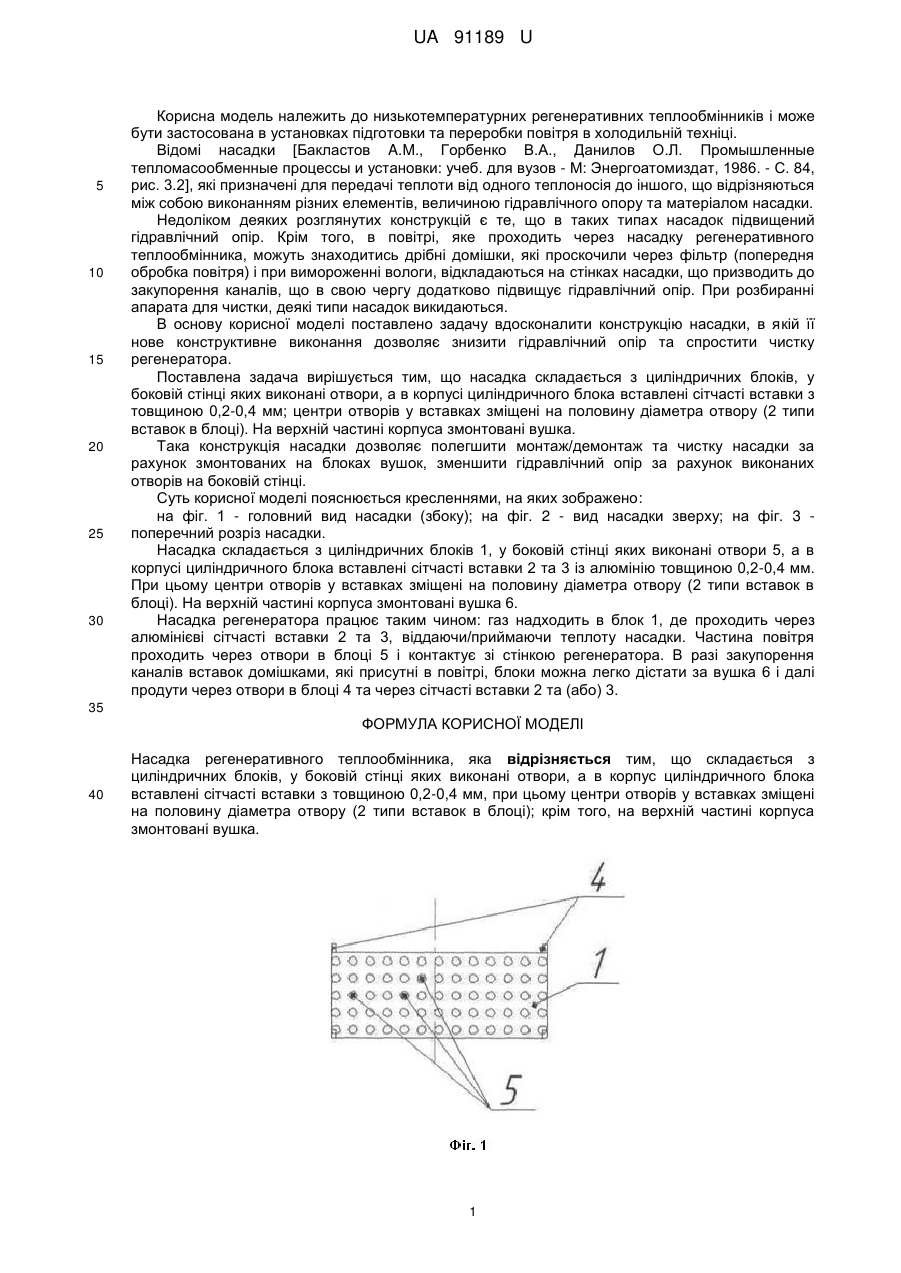

Реферат: Насадка регенеративного теплообмінника складається з циліндричних блоків, у боковій стінці яких виконані отвори, а в корпус циліндричного блока вставлені сітчасті вставки з товщиною 0,2-0,4 мм, при цьому центри отворів у вставках зміщені на половину діаметра отвору (2 типи вставок в блоці); крім того, на верхній частині корпуса змонтовані вушка. UA 91189 U (54) НАСАДКА РЕГЕНЕРАТИВНОГО ТЕПЛООБМІННИКА UA 91189 U UA 91189 U 5 10 15 20 25 30 Корисна модель належить до низькотемпературних регенеративних теплообмінників і може бути застосована в установках підготовки та переробки повітря в холодильній техніці. Відомі насадки [Бакластов A.M., Горбенко В.А., Данилов О.Л. Промышленные тепломасообменные процессы и установки: учеб. для вузов - М: Энергоатомиздат, 1986. - С. 84, рис. 3.2], які призначені для передачі теплоти від одного теплоносія до іншого, що відрізняються між собою виконанням різних елементів, величиною гідравлічного опору та матеріалом насадки. Недоліком деяких розглянутих конструкцій є те, що в таких типах насадок підвищений гідравлічний опір. Крім того, в повітрі, яке проходить через насадку регенеративного теплообмінника, можуть знаходитись дрібні домішки, які проскочили через фільтр (попередня обробка повітря) і при вимороженні вологи, відкладаються на стінках насадки, що призводить до закупорення каналів, що в свою чергу додатково підвищує гідравлічний опір. При розбиранні апарата для чистки, деякі типи насадок викидаються. В основу корисної моделі поставлено задачу вдосконалити конструкцію насадки, в якій її нове конструктивне виконання дозволяє знизити гідравлічний опір та спростити чистку регенератора. Поставлена задача вирішується тим, що насадка складається з циліндричних блоків, у боковій стінці яких виконані отвори, а в корпусі циліндричного блока вставлені сітчасті вставки з товщиною 0,2-0,4 мм; центри отворів у вставках зміщені на половину діаметра отвору (2 типи вставок в блоці). На верхній частині корпуса змонтовані вушка. Така конструкція насадки дозволяє полегшити монтаж/демонтаж та чистку насадки за рахунок змонтованих на блоках вушок, зменшити гідравлічний опір за рахунок виконаних отворів на боковій стінці. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - головний вид насадки (збоку); на фіг. 2 - вид насадки зверху; на фіг. 3 поперечний розріз насадки. Насадка складається з циліндричних блоків 1, у боковій стінці яких виконані отвори 5, а в корпусі циліндричного блока вставлені сітчасті вставки 2 та 3 із алюмінію товщиною 0,2-0,4 мм. При цьому центри отворів у вставках зміщені на половину діаметра отвору (2 типи вставок в блоці). На верхній частині корпуса змонтовані вушка 6. Насадка регенератора працює таким чином: газ надходить в блок 1, де проходить через алюмінієві сітчасті вставки 2 та 3, віддаючи/приймаючи теплоту насадки. Частина повітря проходить через отвори в блоці 5 і контактує зі стінкою регенератора. В разі закупорення каналів вставок домішками, які присутні в повітрі, блоки можна легко дістати за вушка 6 і далі продути через отвори в блоці 4 та через сітчасті вставки 2 та (або) 3. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Насадка регенеративного теплообмінника, яка відрізняється тим, що складається з циліндричних блоків, у боковій стінці яких виконані отвори, а в корпус циліндричного блока вставлені сітчасті вставки з товщиною 0,2-0,4 мм, при цьому центри отворів у вставках зміщені на половину діаметра отвору (2 типи вставок в блоці); крім того, на верхній частині корпуса змонтовані вушка. 1 UA 91189 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
