Пристрій, що трансформується з упаковки у тримач для ємності з рідиною

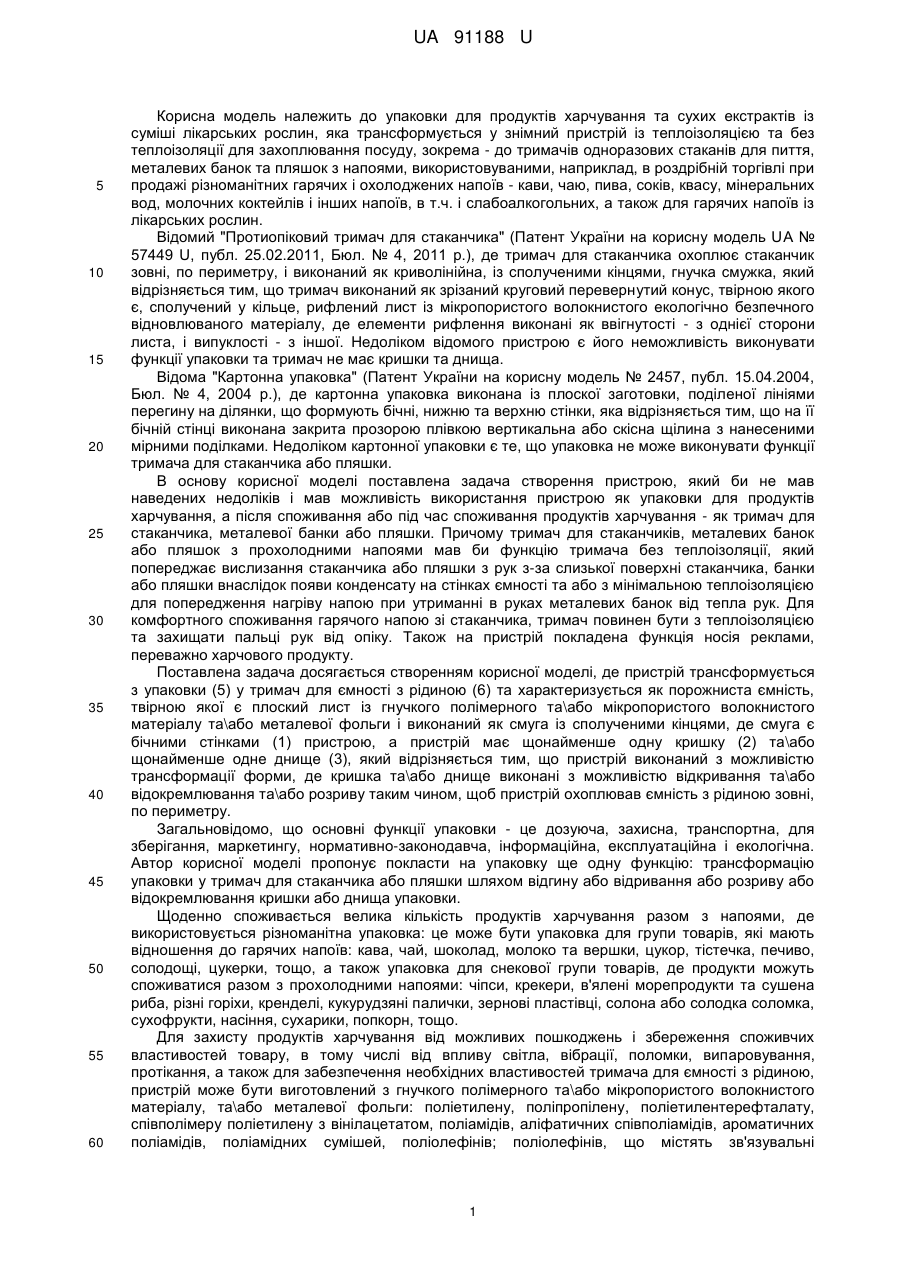

Реферат: UA 91188 U UA 91188 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковки для продуктів харчування та сухих екстрактів із суміші лікарських рослин, яка трансформується у знімний пристрій із теплоізоляцією та без теплоізоляції для захоплювання посуду, зокрема - до тримачів одноразових стаканів для пиття, металевих банок та пляшок з напоями, використовуваними, наприклад, в роздрібній торгівлі при продажі різноманітних гарячих і охолоджених напоїв - кави, чаю, пива, соків, квасу, мінеральних вод, молочних коктейлів і інших напоїв, в т.ч. і слабоалкогольних, а також для гарячих напоїв із лікарських рослин. Відомий "Протиопіковий тримач для стаканчика" (Патент України на корисну модель UA № 57449 U, публ. 25.02.2011, Бюл. № 4, 2011 p.), де тримач для стаканчика охоплює стаканчик зовні, по периметру, і виконаний як криволінійна, із сполученими кінцями, гнучка смужка, який відрізняється тим, що тримач виконаний як зрізаний круговий перевернутий конус, твірною якого є, сполучений у кільце, рифлений лист із мікропористого волокнистого екологічно безпечного відновлюваного матеріалу, де елементи рифлення виконані як ввігнутості - з однієї сторони листа, і випуклості - з іншої. Недоліком відомого пристрою є його неможливість виконувати функції упаковки та тримач не має кришки та днища. Відома "Картонна упаковка" (Патент України на корисну модель № 2457, публ. 15.04.2004, Бюл. № 4, 2004 p.), де картонна упаковка виконана із плоскої заготовки, поділеної лініями перегину на ділянки, що формують бічні, нижню та верхню стінки, яка відрізняється тим, що на її бічній стінці виконана закрита прозорою плівкою вертикальна або скісна щілина з нанесеними мірними поділками. Недоліком картонної упаковки є те, що упаковка не може виконувати функції тримача для стаканчика або пляшки. В основу корисної моделі поставлена задача створення пристрою, який би не мав наведених недоліків і мав можливість використання пристрою як упаковки для продуктів харчування, а після споживання або під час споживання продуктів харчування - як тримач для стаканчика, металевої банки або пляшки. Причому тримач для стаканчиків, металевих банок або пляшок з прохолодними напоями мав би функцію тримача без теплоізоляції, який попереджає вислизання стаканчика або пляшки з рук з-за слизької поверхні стаканчика, банки або пляшки внаслідок появи конденсату на стінках ємності та або з мінімальною теплоізоляцією для попередження нагріву напою при утриманні в руках металевих банок від тепла рук. Для комфортного споживання гарячого напою зі стаканчика, тримач повинен бути з теплоізоляцією та захищати пальці рук від опіку. Також на пристрій покладена функція носія реклами, переважно харчового продукту. Поставлена задача досягається створенням корисної моделі, де пристрій трансформується з упаковки (5) у тримач для ємності з рідиною (6) та характеризується як порожниста ємність, твірною якої є плоский лист із гнучкого полімерного та\або мікропористого волокнистого матеріалу та\або металевої фольги і виконаний як смуга із сполученими кінцями, де смуга є бічними стінками (1) пристрою, а пристрій має щонайменше одну кришку (2) та\або щонайменше одне днище (3), який відрізняється тим, що пристрій виконаний з можливістю трансформації форми, де кришка та\або днище виконані з можливістю відкривання та\або відокремлювання та\або розриву таким чином, щоб пристрій охоплював ємність з рідиною зовні, по периметру. Загальновідомо, що основні функції упаковки - це дозуюча, захисна, транспортна, для зберігання, маркетингу, нормативно-законодавча, інформаційна, експлуатаційна і екологічна. Автор корисної моделі пропонує покласти на упаковку ще одну функцію: трансформацію упаковки у тримач для стаканчика або пляшки шляхом відгину або відривання або розриву або відокремлювання кришки або днища упаковки. Щоденно споживається велика кількість продуктів харчування разом з напоями, де використовується різноманітна упаковка: це може бути упаковка для групи товарів, які мають відношення до гарячих напоїв: кава, чай, шоколад, молоко та вершки, цукор, тістечка, печиво, солодощі, цукерки, тощо, а також упаковка для снекової групи товарів, де продукти можуть споживатися разом з прохолодними напоями: чіпси, крекери, в'ялені морепродукти та сушена риба, різні горіхи, кренделі, кукурудзяні палички, зернові пластівці, солона або солодка соломка, сухофрукти, насіння, сухарики, попкорн, тощо. Для захисту продуктів харчування від можливих пошкоджень і збереження споживчих властивостей товару, в тому числі від впливу світла, вібрації, поломки, випаровування, протікання, а також для забезпечення необхідних властивостей тримача для ємності з рідиною, пристрій може бути виготовлений з гнучкого полімерного та\або мікропористого волокнистого матеріалу, та\або металевої фольги: поліетилену, поліпропілену, поліетилентерефталату, співполімеру поліетилену з вінілацетатом, поліамідів, аліфатичних співполіамідів, ароматичних поліамідів, поліамідних сумішей, поліолефінів; поліолефінів, що містять зв'язувальні 1 UA 91188 U 5 10 15 20 25 30 35 40 45 50 55 функціональні групи, співполімерів з елементами з етиленоненасичених мономерів, вініліденхлоридів, акрилнітрилсополімерів, іоновимірних смол, полівінілового спирту, кукурудзяного крохмалю, натрійкарбоксиметилцелюлози або суміші чи композицій названих матеріалів, а також з мікропористого волокнистого матеріалу та\або металевої фольги. Це може бути шкіра, шкірозамінники, шарувата фольга, спінет пластики, папір, картон, гофрокартон, матеріали із висівок, целюлоза і біорозкладаний пластик на основі целюлози, натуральний каучук, полісахарид, шерсть, бавовна, комбіновані тканини, деревина, пресована тирса, корок, гума, пінопропілен, пінопласт, в'язані матеріали, ниткове плетіння чи будь-які волокнисті мікропористі матеріали з ламінуванням або з полімерами та металевим напиленням або тонка металева фольга, в тому числі багатошарова, з алюмінію, сталі, міді чи поєднання вищеназваних матеріалів. Форма пристрою, згідно корисної моделі, може бути у формі зрізаного конуса та\або зрізаної піраміди, та\або циліндра, та\або багатогранника, та\або призми або поєднань вищевказаних фігур, в тому числі куба або зрізаного тетраедру, або призми і, завдяки формі та гнучкості матеріалу, охоплювати ємність з рідиною зовні, по периметру та бути ефективною при її зберіганні, транспортуванні та на вітрині при роздрібній торгівлі. Форма пристрою дозволяє розміщувати упаковку тільки у вертикальному положенні, а при вертикальному розміщені упаковки значно зростає об'ємна ефективність - термін, що визначає наскільки ефективно може бути розміщена дана упаковка. Коробки в цьому сенсі більш зручні та ефективні, ніж банки та пляшки. Реклама марки і продукту, розташування товарного знака на упаковці надають безпосередній вплив на покупців, створюючи у них певне ставлення до товару і його виробника. У магазинах роздрібної торгівлі, що працюють на принципах самообслуговування, упаковка здійснює рекламу на місці, вселяє довіру, справляє сприятливе враження і тому на пристрій покладена функція рекламного носія. Харчовий або інший продукт на упаковці може рекламуватись до покупки товару, та, завдяки рекламі, пристрій може використовуватись у різноманітних шоу, святах та рекламних акціях, а також після споживання продукту, як тримач для стаканчиків, пляшок або банок, адже тримач для ємності з рідиною може бути функціонально виконаний одно- або багаторазовим. Використовуючи пристрій на шоу або під час проведення рекламної акції, пристрій повинен бути якомога привабливим та привертати увагу споживача, і, саме цьому, пристрій може бути виконаний у вигляді різних фігур, з отворами різних форм та мати елементи, виконані, наприклад, у вигляді сувенірів та\або реклами. Рекламна інформація може міститись на бічних стінках та\або на днищі, та\або на кришці, та\або на будь-якій іншій деталі пристрою. Днище та\або кришка пристрою можуть бути шарнірно закріплені до щонайменше однієї бічної стінки та мати отвори та\або місця послабленої міцності, та\або просічення, та\або лінії точкових отворів, при цьому просічення можуть бути виконані з можливістю відгину кришки та\або днища в одну або в обидві сторони, а бічні стінки мають місця послабленої міцності та\або просічення, та\або лінії точкових отворів для регулювання висоти пристрою - цим досягається зручність у користуванні пристроєм, а також забезпечується регулювання по висоті тримача при використанні тримача на різних по висоті ємностях з рідиною. Для забезпечення теплоізоляції тримача, бічні стінки та\або кришка, та\або днище пристрою можуть мати з однієї та\або двох сторін підкладочні та\або накладні елементи, які можуть бути виготовлені з різноманітних матеріалів: паперу, картону, гофрокартону, полімерів, тощо. Для забезпечення теплоізоляції тримача можуть застосовуватись рифлення та\або рельєфне тиснення, де випуклості знаходяться з одної сторони стінки та\або кришки, та\або днища, а ввігнутості - з іншої сторони стінки та\або кришки, та\або днища: цим самим досягається висока якість теплоізоляції при технологічній простоті виготовлення пристрою. Рифлення листа або рельєфне тиснення, утворюючи додаткову повітряну ізоляцію між гарячою поверхнею стаканчика і внутрішньою поверхнею тримача, збільшує протиопікові властивості пристрою у кілька раз. Підкладочні та\або накладні елементи можуть бути виконані одношаровими та\або багатошаровими, плоскими та\або об'ємними, мати згини та\або фальцювання, що забезпечить велику кількість різноманітних за будовою та конструкцією пристроїв. Підкладочні та\або накладні елементи можуть бути виконані у вигляді цілісної оболонки та\або кільця з розривом, та\або кільця без розриву, та\або смужки, та\або крапок, та\або будь-яких фігур, що дозволить технологічно спростити виготовлення пристрою. Підкладочні та\або накладні елементи можуть бути з'єднані зі стінками та\або кришкою, та\або днищем при допомозі клею та\або смоли на основі лаку - це найпростіший та найдешевший метод з'єднання полімерних або паперових та картонних матеріалів. 2 UA 91188 U 5 10 15 20 25 30 35 40 45 50 Згідно корисної моделі, пристрій може додатково містити внутрішні та\або зовнішні ємності, та\або кармани, та\або розрізні елементи для утримання та\або кріплення будь-яких предметів та\або кришки, та\або днища: це може бути розрізні елементи для кріплення язичків кришки або днища, а також ємності або кармани для утримання та розподільного зберігання супутніх для гарячих напоїв продуктів харчування, наприклад, пакетиків з чаєм, цукром, кавою або вершками або рекламних продуктів, наприклад ручок, олівців, блокнотів, тощо. Також пристрій може мати розміщені у ньому, один або декілька внутрішніх пакетів, в тому числі саше-пакетів з вмістом лікарських рослин, з полімерного та\або мікропористого волокнистого матеріалу, які заповнені продуктами харчування, а розміщений у пристрої внутрішній пакет може бути з'єднаний з кришкою та\або днищем, наприклад клеєм, та при відкриванні та\або розриві, та\або відокремлюванні кришки та\або днища відкривати доступ до продукції, наприклад до продуктів харчування. Завдяки внутрішнім пакетам, досягається більш дбайливе збереження продуктів, а завдяки з'єднанню кришки та внутрішньому пакету, виникає більш комфортне користування пристроєм, де доступ до продукту з'являється одразу після відокремлення кришки. Пристрій працює таким чином: упаковка з продуктами харчування відкривається, продукт споживається, кришка (2) та\або днище (3) відокремлюється або розривається або відкривається та надівається на пляшку, стаканчик або банку таким чином, щоб пристрій охоплював ємність з рідиною зовні, по периметру. Для використання пристрою, тримач слід розправити, якщо упаковка виготовлена у формі багатогранника, піраміди, тетраедру, кубу, адже пристрій виготовлений із гнучкого листа, який легко розправляється та легко деформується, а грані пристрою не перешкоджають надіватись на пляшку або стаканчик. Утворене кільце без днища (3), надягти на стаканчик (Фіг. 1) або ж вставити пляшку або банку у пристрій, який має бічні стінки (1) та днище (3), як це показано на Фіг. 2. Пристрій можуть виготовляти із рифленого або іншого листа висіканням єдиним штампом або простим вирізанням смужки, що, при сполученні її кінців (склеюванням, зварюванням, зшиванням і т.п.) перетворюється на зрізаний конус, зрізану піраміду, багатокутник або циліндр. Різні ознаки і способи корисної моделі, що відносяться до різних способів, наведених у вищевказаних прикладах, при внесенні відповідних змін входять в обсяг і цілі цієї корисної моделі. Отже, специфічні ознаки одних способів корисної моделі можуть бути скомбіновані відповідним чином з іншими ознаками інших способів корисної моделі. Хоча дану корисну модель було проілюстровано та описано з посиланням на конкретний варіант, то має бути зрозумілим фахівцям у цій галузі техніки, що різні модифікації даної корисної моделі можуть бути зроблені без відступу від сутності та обсягу цієї корисної моделі. Суть корисної моделі пояснюється схематичним зображенням, де на Фіг. 1 і 2 показано пристрій окремо та надітий як тримач на стаканчик або на пляшку. Фіг. 1. Схематичне зображення пристрою як упаковки та як тримача. Форма пристрою зрізаний круговий конус. 1 - бічні стінки упаковки і тримача; 2 - кришка упаковки; 3 - днище упаковки; 4 - бічна стінка стаканчика; 5 - упаковка з харчовим продуктом; 6 - стаканчик; 7 - лінія послабленої міцності для відриву днища. Фіг. 2. Схематичне зображення пристрою як упаковки та як тримача. Форма пристрою циліндр. 1 - бічні стінки упаковки і тримача; 2 - кришка упаковки; 3 - днище упаковки і тримача; 6 - упаковка з харчовим продуктом; 8 - лінія послабленої міцності для відриву кришки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій, що трансформується з упаковки (5) у тримач для ємності з рідиною (6), який характеризується як порожниста ємність, твірною якої є плоский лист із гнучкого полімерного та\або мікропористого волокнистого матеріалу, та\або металевої фольги і виконаний як смуга із сполученими кінцями, де смуга є бічними стінками (1) пристрою, а пристрій має щонайменше одну кришку (2) та\або щонайменше одне днище (3), який відрізняється тим, що пристрій 3 UA 91188 U 5 10 15 20 25 30 35 виконаний з можливістю трансформації форми, де кришка та\або днище виконані з можливістю відкривання та\або відокремлювання, та\або розриву таким чином, щоб пристрій охоплював ємність з рідиною зовні, по периметру. 2. Пристрій за п. 1, який відрізняється тим, що днище та\або кришка пристрою шарнірно закріплені до щонайменше однієї бічної стінки та мають отвори та\або місця послабленої міцності, та\або просічення, та\або лінії точкових отворів, при цьому просічення або отвори виконані з можливістю відгину кришки та\або днища в одну або в обидві сторони, а бічні стінки мають місця послабленої міцності та\або просічення, та\або лінії точкових отворів для регулювання висоти пристрою. 3. Пристрій за пп. 1 і 2, який відрізняється тим, що бічні стінки та\або кришка, та\або днище пристрою мають з однієї та\або двох сторін підкладочні та\або накладні елементи, та\або рифлення, та\або рельєфне тиснення, де випуклості знаходяться з одної сторони стінки та\або кришки, та\або днища, а ввігнутості - з іншої сторони стінки, та\або кришки, та\або днища. 4. Пристрій за пп. 1-3, який відрізняється тим, що підкладочні та\або накладні елементи виконані одношаровими та\або багатошаровими, плоскими та\або об'ємними, мають згини та\або фальцювання. 5. Пристрій за пп. 1-4, який відрізняється тим, що підкладочні та\або накладні елементи виконані у вигляді цілісної оболонки та\або кільця з розривом, та\або кільця без розриву, та\або смужки, та\або крапок, та\або будь-яких фігур. 6. Пристрій за пп. 1-5, який відрізняється тим, що підкладочні та\або накладні елементи з'єднані зі стінками та\або кришкою, та\або днищем за допомогою клею та\або смоли на основі лаку. 7. Пристрій за пп. 1-6, який відрізняється тим, що пристрій виконаний у вигляді різних фігур з отворами різних форм та має елементи, виконані, наприклад, у вигляді сувенірів та\або реклами. 8. Пристрій за пп. 1-7, який відрізняється тим, що пристрій додатково має внутрішні та\або зовнішні ємності, та\або кармани, та\або розрізні елементи для утримання та\або кріплення будь-яких предметів, та\або кришки та\або днища. 9. Пристрій за пп. 1-8, який відрізняється тим, що бічні стінки та\або днище, та\або кришка, та\або будь-яка інша деталь пристрою містить рекламну інформацію. 10. Пристрій за пп. 1-9, який відрізняється тим, що пристрій має розміщений у ньому щонайменше один внутрішній пакет з полімерного та\або мікропористого волокнистого матеріалу, де пакет заповнений продукцією. 11. Пристрій за пп. 1-10, який відрізняється тим, що розміщений у пристрої внутрішній пакет з'єднаний з кришкою та\або днищем та при відкриванні та\або розриві, та\або відокремлюванні кришки та\або днища відкриває доступ до продукції. 12. Пристрій за пп. 1-11, який відрізняється тим, що пристрій має форму зрізаного конуса та\або зрізаної піраміди, та\або циліндра, та\або багатогранника, та\або призми або поєднань вищевказаних фігур. 4 UA 91188 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
