Універсальний механізм розвантаження м’яких контейнерів

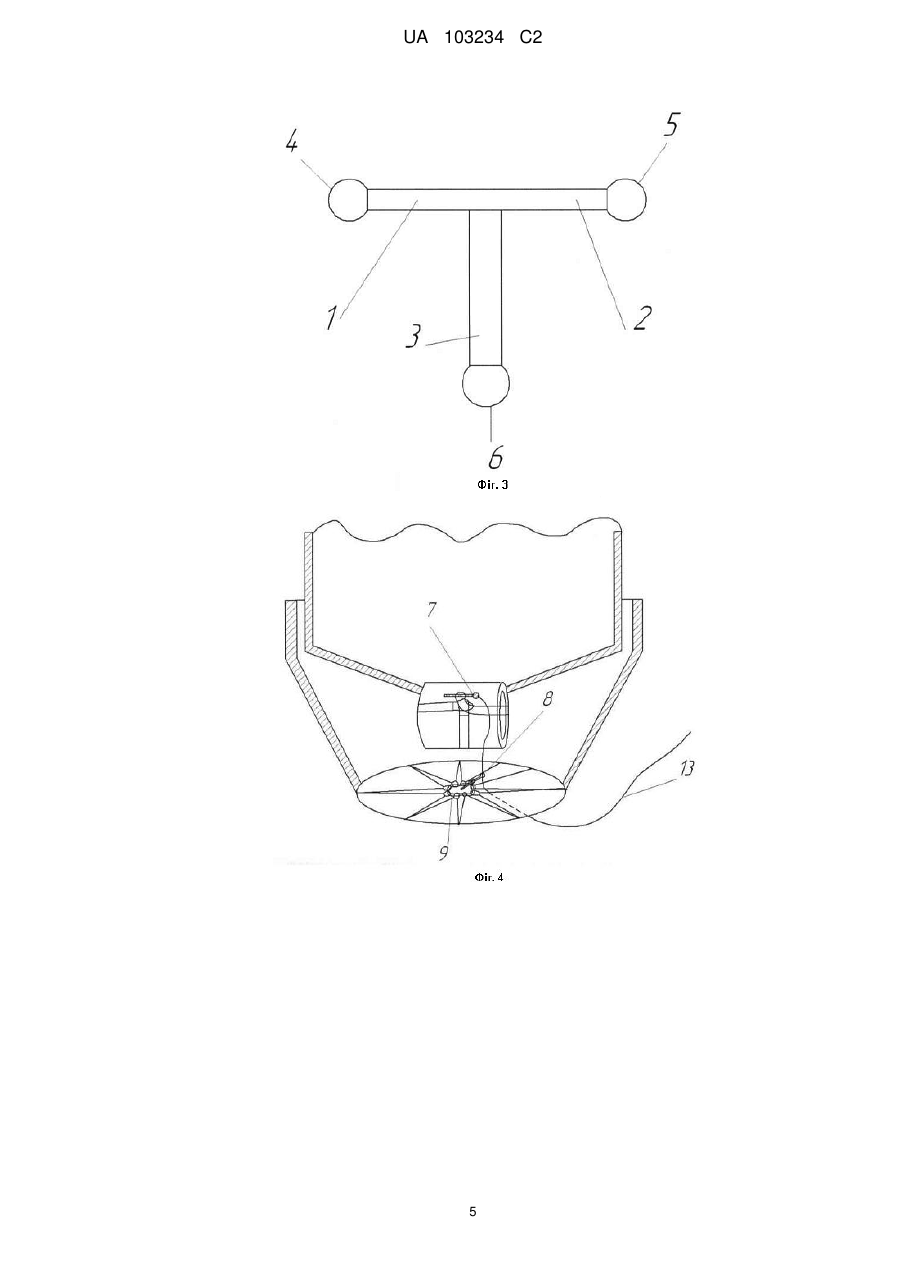

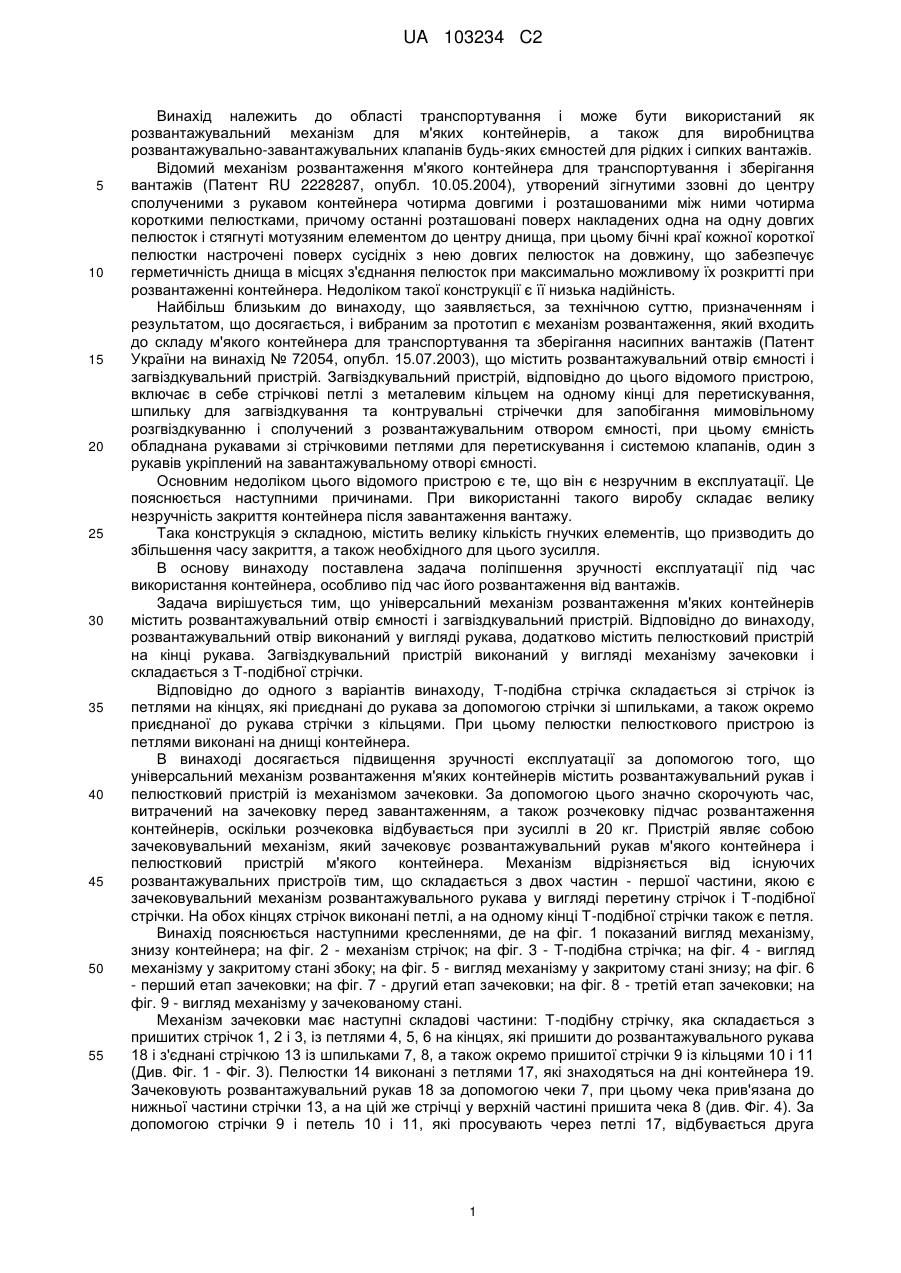

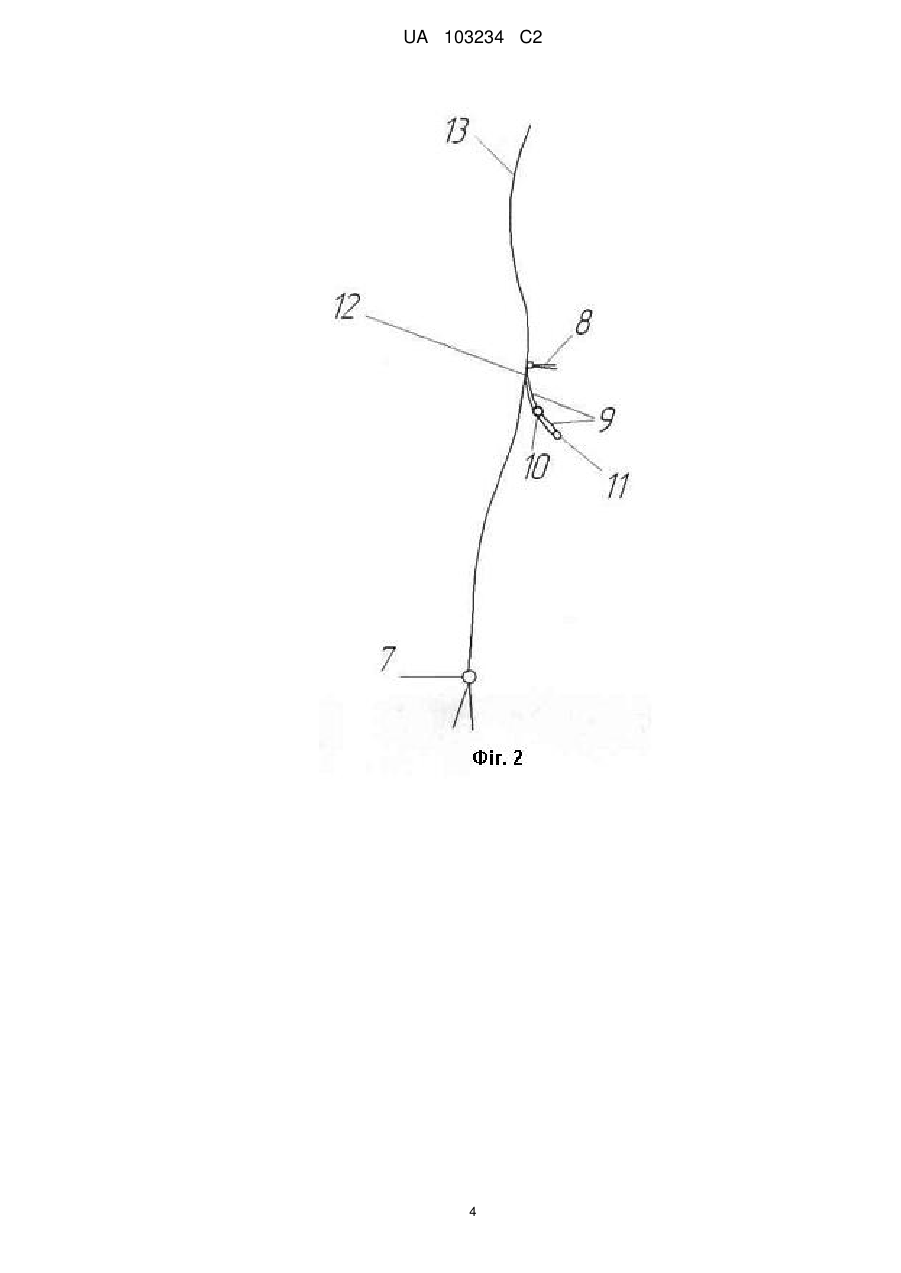

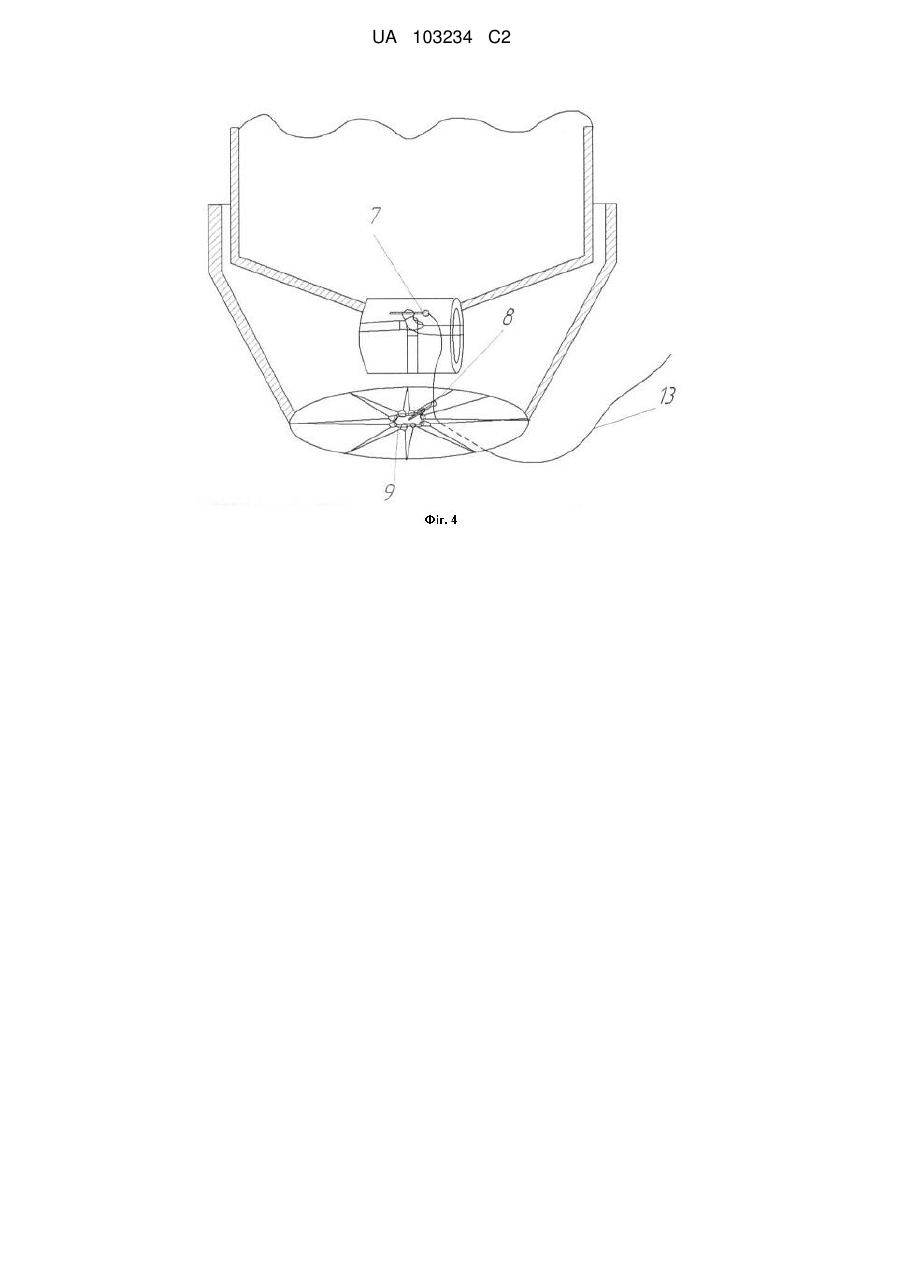

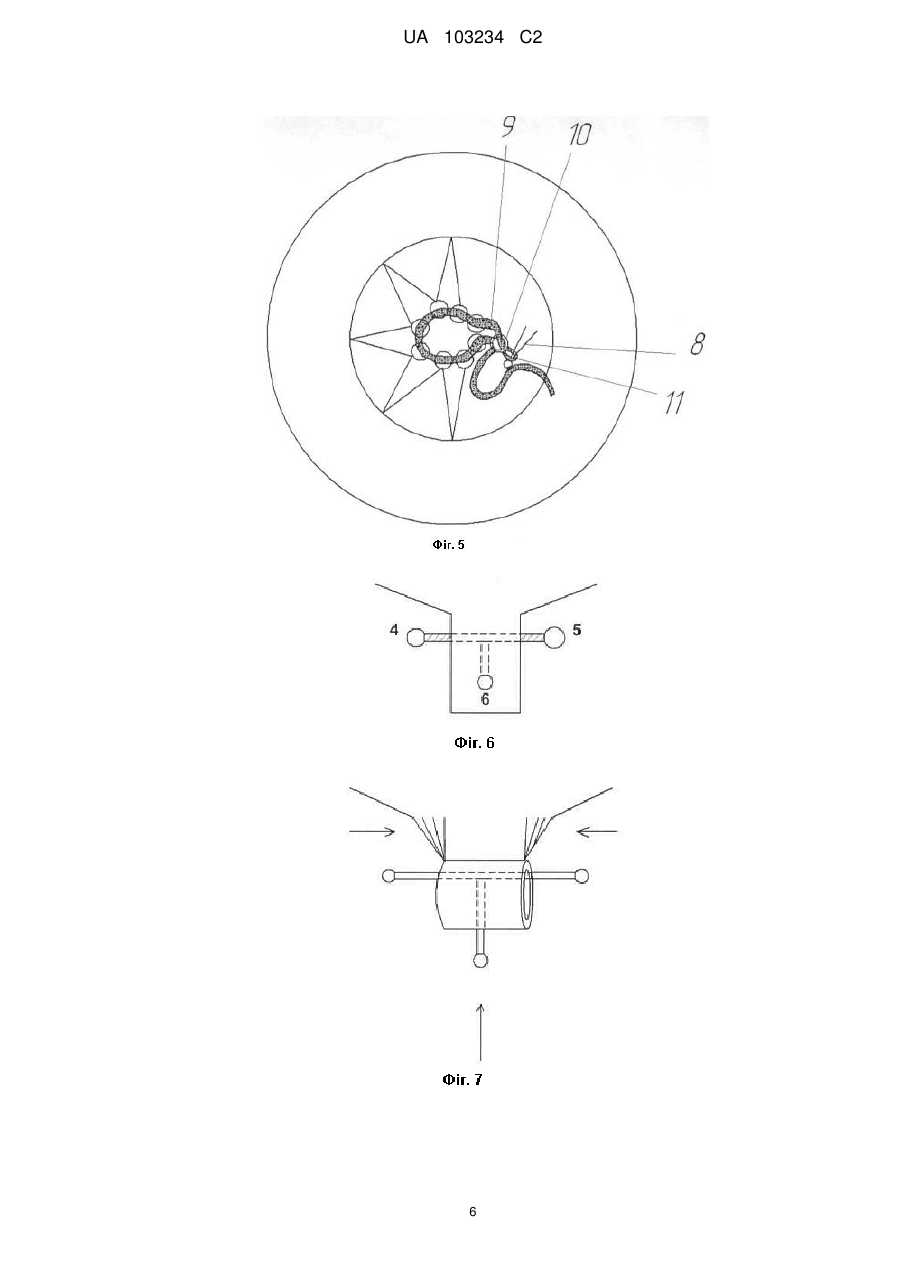

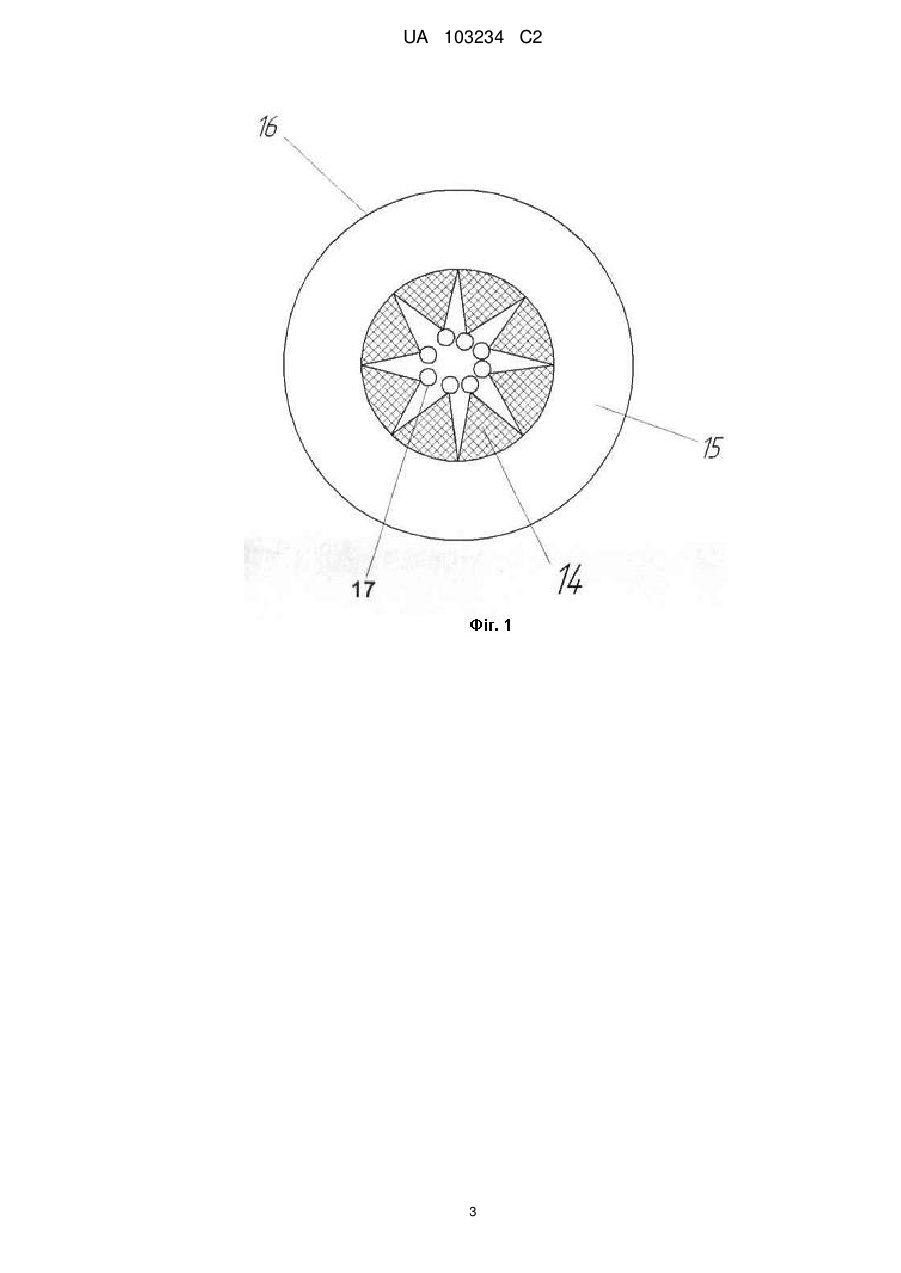

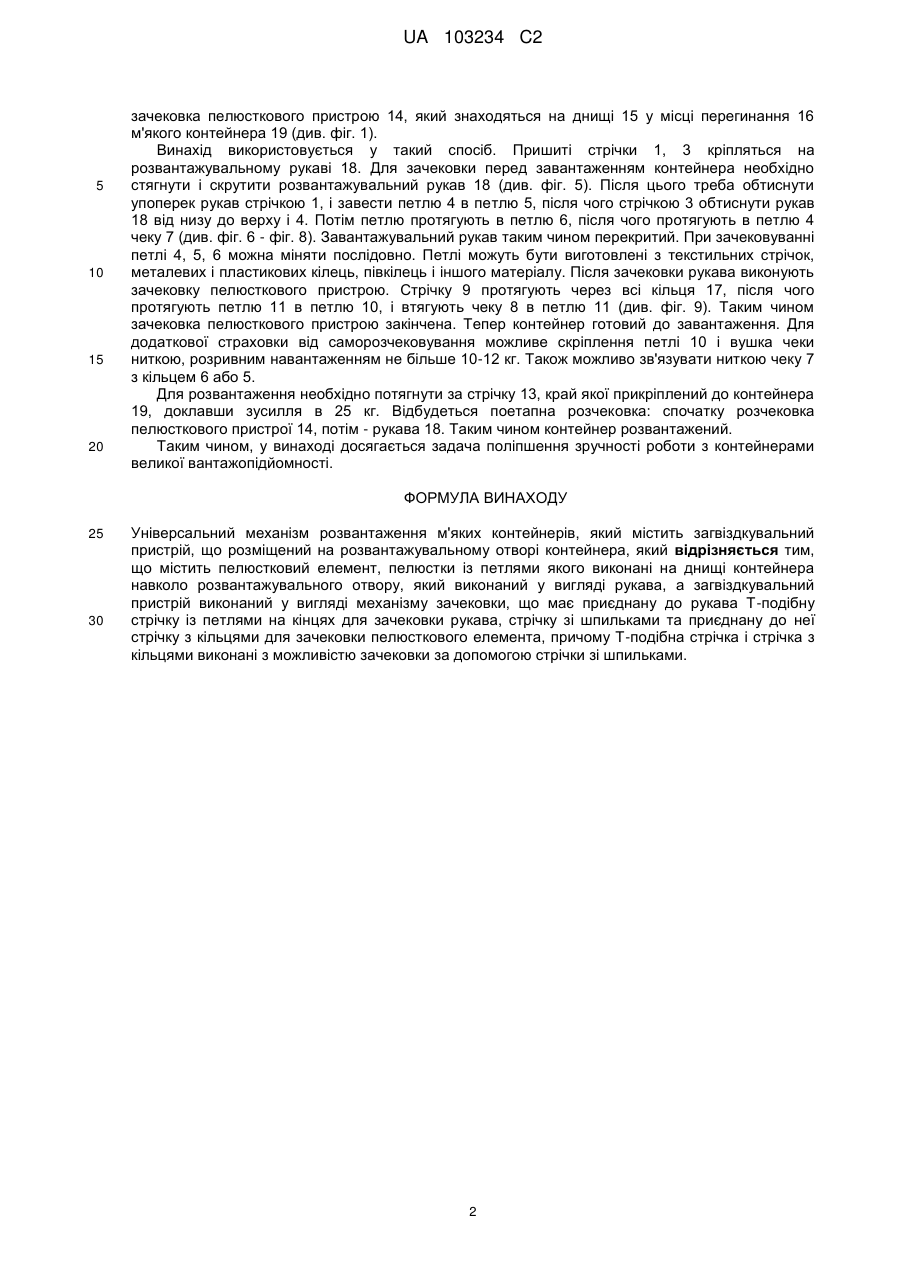

Реферат: Пристрій належить до області транспортування і може бути використаний як розвантажувальний механізм для м'яких контейнерів, а також для виробництва розвантажувально-завантажувальних клапанів будь-яких ємностей, і містить розвантажувальний отвір ємності і загвіздкувальний пристрій. Розвантажувальний отвір виконаний у вигляді рукава, додатково містить пелюстковий пристрій на кінці рукава. Загвіздкувальний пристрій виконаний у вигляді механізму зачековки і складається з Т-подібної стрічки, яка складається зі стрічок із петлями на кінцях, які приєднані до рукава за допомогою стрічки зі шпильками, а також окремо приєднаної до рукава стрічки з кільцями. При цьому пелюстки пелюсткового пристрою із петлями виконані на днищі контейнера. У пристрої досягається поліпшення зручності роботи з контейнерами великої вантажопідйомності. UA 103234 C2 (12) UA 103234 C2 UA 103234 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до області транспортування і може бути використаний як розвантажувальний механізм для м'яких контейнерів, а також для виробництва розвантажувально-завантажувальних клапанів будь-яких ємностей для рідких і сипких вантажів. Відомий механізм розвантаження м'якого контейнера для транспортування і зберігання вантажів (Патент RU 2228287, опубл. 10.05.2004), утворений зігнутими ззовні до центру сполученими з рукавом контейнера чотирма довгими і розташованими між ними чотирма короткими пелюстками, причому останні розташовані поверх накладених одна на одну довгих пелюсток і стягнуті мотузяним елементом до центру днища, при цьому бічні краї кожної короткої пелюстки настрочені поверх сусідніх з нею довгих пелюсток на довжину, що забезпечує герметичність днища в місцях з'єднання пелюсток при максимально можливому їх розкритті при розвантаженні контейнера. Недоліком такої конструкції є її низька надійність. Найбільш близьким до винаходу, що заявляється, за технічною суттю, призначенням і результатом, що досягається, і вибраним за прототип є механізм розвантаження, який входить до складу м'якого контейнера для транспортування та зберігання насипних вантажів (Патент України на винахід № 72054, опубл. 15.07.2003), що містить розвантажувальний отвір ємності і загвіздкувальний пристрій. Загвіздкувальний пристрій, відповідно до цього відомого пристрою, включає в себе стрічкові петлі з металевим кільцем на одному кінці для перетискування, шпильку для загвіздкування та контрувальні стрічечки для запобігання мимовільному розгвіздкуванню і сполучений з розвантажувальним отвором ємності, при цьому ємність обладнана рукавами зі стрічковими петлями для перетискування і системою клапанів, один з рукавів укріплений на завантажувальному отворі ємності. Основним недоліком цього відомого пристрою є те, що він є незручним в експлуатації. Це пояснюється наступними причинами. При використанні такого виробу складає велику незручність закриття контейнера після завантаження вантажу. Така конструкція э складною, містить велику кількість гнучких елементів, що призводить до збільшення часу закриття, а також необхідного для цього зусилля. В основу винаходу поставлена задача поліпшення зручності експлуатації під час використання контейнера, особливо під час його розвантаження від вантажів. Задача вирішується тим, що універсальний механізм розвантаження м'яких контейнерів містить розвантажувальний отвір ємності і загвіздкувальний пристрій. Відповідно до винаходу, розвантажувальний отвір виконаний у вигляді рукава, додатково містить пелюстковий пристрій на кінці рукава. Загвіздкувальний пристрій виконаний у вигляді механізму зачековки і складається з Т-подібної стрічки. Відповідно до одного з варіантів винаходу, Т-подібна стрічка складається зі стрічок із петлями на кінцях, які приєднані до рукава за допомогою стрічки зі шпильками, а також окремо приєднаної до рукава стрічки з кільцями. При цьому пелюстки пелюсткового пристрою із петлями виконані на днищі контейнера. В винаході досягається підвищення зручності експлуатації за допомогою того, що універсальний механізм розвантаження м'яких контейнерів містить розвантажувальний рукав і пелюстковий пристрій із механізмом зачековки. За допомогою цього значно скорочують час, витрачений на зачековку перед завантаженням, а також розчековку підчас розвантаження контейнерів, оскільки розчековка відбувається при зусиллі в 20 кг. Пристрій являє собою зачековувальний механізм, який зачековує розвантажувальний рукав м'якого контейнера і пелюстковий пристрій м'якого контейнера. Механізм відрізняється від існуючих розвантажувальних пристроїв тим, що складається з двох частин - першої частини, якою є зачековувальний механізм розвантажувального рукава у вигляді перетину стрічок і Т-подібної стрічки. На обох кінцях стрічок виконані петлі, а на одному кінці Т-подібної стрічки також є петля. Винахід пояснюється наступними кресленнями, де на фіг. 1 показаний вигляд механізму, знизу контейнера; на фіг. 2 - механізм стрічок; на фіг. 3 - Т-подібна стрічка; на фіг. 4 - вигляд механізму у закритому стані збоку; на фіг. 5 - вигляд механізму у закритому стані знизу; на фіг. 6 - перший етап зачековки; на фіг. 7 - другий етап зачековки; на фіг. 8 - третій етап зачековки; на фіг. 9 - вигляд механізму у зачекованому стані. Механізм зачековки має наступні складові частини: Т-подібну стрічку, яка складається з пришитих стрічок 1, 2 і 3, із петлями 4, 5, 6 на кінцях, які пришити до розвантажувального рукава 18 і з'єднані стрічкою 13 із шпильками 7, 8, а також окремо пришитої стрічки 9 із кільцями 10 і 11 (Див. Фіг. 1 - Фіг. 3). Пелюстки 14 виконані з петлями 17, які знаходяться на дні контейнера 19. Зачековують розвантажувальний рукав 18 за допомогою чеки 7, при цьому чека прив'язана до нижньої частини стрічки 13, а на цій же стрічці у верхній частині пришита чека 8 (див. Фіг. 4). За допомогою стрічки 9 і петель 10 і 11, які просувають через петлі 17, відбувається друга 1 UA 103234 C2 5 10 15 20 зачековка пелюсткового пристрою 14, який знаходяться на днищі 15 у місці перегинання 16 м'якого контейнера 19 (див. фіг. 1). Винахід використовується у такий спосіб. Пришиті стрічки 1, 3 кріпляться на розвантажувальному рукаві 18. Для зачековки перед завантаженням контейнера необхідно стягнути і скрутити розвантажувальний рукав 18 (див. фіг. 5). Після цього треба обтиснути упоперек рукав стрічкою 1, і завести петлю 4 в петлю 5, після чого стрічкою 3 обтиснути рукав 18 від низу до верху і 4. Потім петлю протягують в петлю 6, після чого протягують в петлю 4 чеку 7 (див. фіг. 6 - фіг. 8). Завантажувальний рукав таким чином перекритий. При зачековуванні петлі 4, 5, 6 можна міняти послідовно. Петлі можуть бути виготовлені з текстильних стрічок, металевих і пластикових кілець, півкілець і іншого матеріалу. Після зачековки рукава виконують зачековку пелюсткового пристрою. Стрічку 9 протягують через всі кільця 17, після чого протягують петлю 11 в петлю 10, і втягують чеку 8 в петлю 11 (див. фіг. 9). Таким чином зачековка пелюсткового пристрою закінчена. Тепер контейнер готовий до завантаження. Для додаткової страховки від саморозчековування можливе скріплення петлі 10 і вушка чеки ниткою, розривним навантаженням не більше 10-12 кг. Також можливо зв'язувати ниткою чеку 7 з кільцем 6 або 5. Для розвантаження необхідно потягнути за стрічку 13, край якої прикріплений до контейнера 19, доклавши зусилля в 25 кг. Відбудеться поетапна розчековка: спочатку розчековка пелюсткового пристрої 14, потім - рукава 18. Таким чином контейнер розвантажений. Таким чином, у винаході досягається задача поліпшення зручності роботи з контейнерами великої вантажопідйомності. ФОРМУЛА ВИНАХОДУ 25 30 Універсальний механізм розвантаження м'яких контейнерів, який містить загвіздкувальний пристрій, що розміщений на розвантажувальному отворі контейнера, який відрізняється тим, що містить пелюстковий елемент, пелюстки із петлями якого виконані на днищі контейнера навколо розвантажувального отвору, який виконаний у вигляді рукава, а загвіздкувальний пристрій виконаний у вигляді механізму зачековки, що має приєднану до рукава Т-подібну стрічку із петлями на кінцях для зачековки рукава, стрічку зі шпильками та приєднану до неї стрічку з кільцями для зачековки пелюсткового елемента, причому Т-подібна стрічка і стрічка з кільцями виконані з можливістю зачековки за допомогою стрічки зі шпильками. 2 UA 103234 C2 3 UA 103234 C2 4 UA 103234 C2 5 UA 103234 C2 6 UA 103234 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
