Ортез колінного суглоба
Формула / Реферат

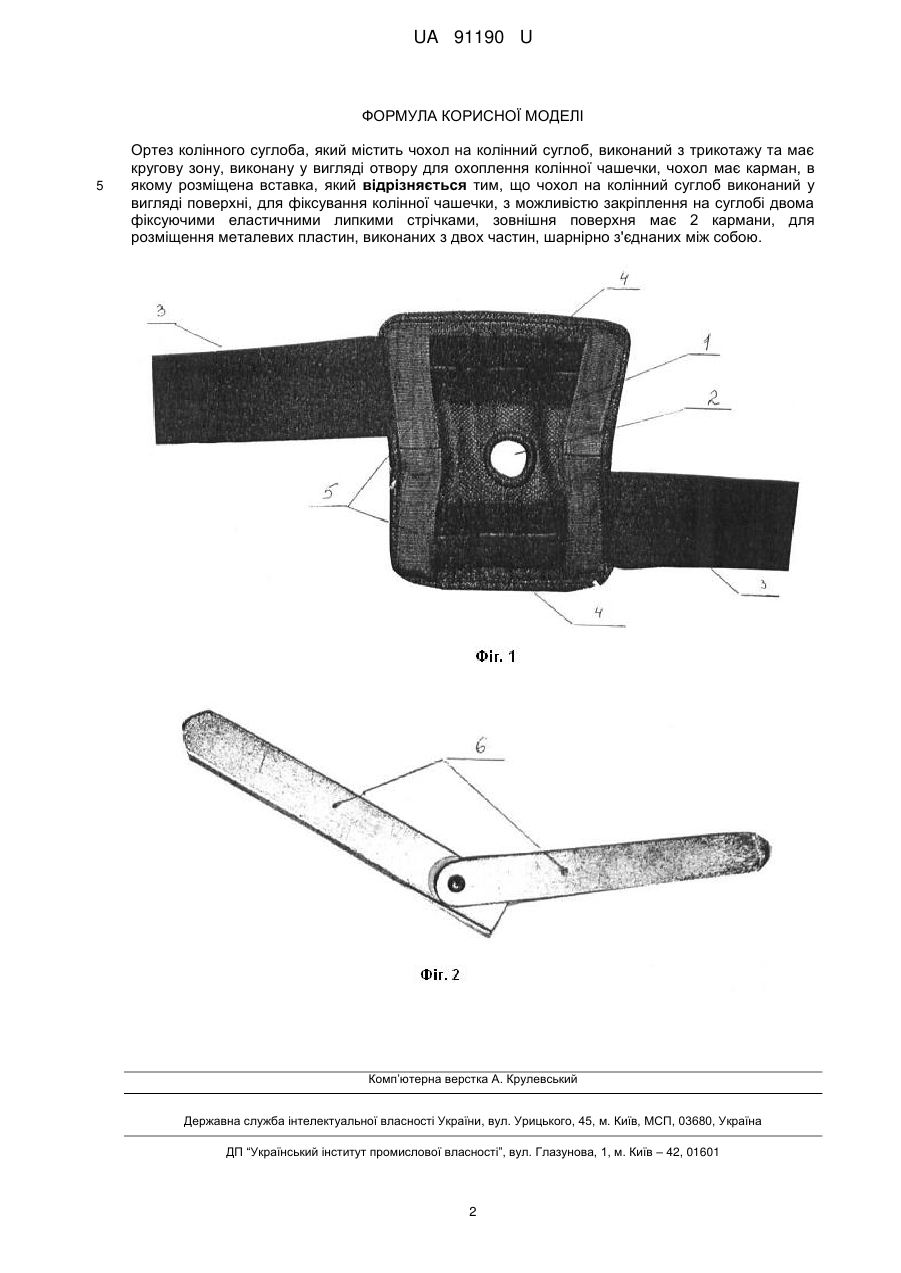

Ортез колінного суглоба, який містить чохол на колінний суглоб, виконаний з трикотажу та має кругову зону, виконану у вигляді отвору для охоплення колінної чашечки, чохол має карман, в якому розміщена вставка, який відрізняється тим, що чохол на колінний суглоб виконаний у вигляді поверхні, для фіксування колінної чашечки, з можливістю закріплення на суглобі двома фіксуючими еластичними липкими стрічками, зовнішня поверхня має 2 кармани, для розміщення металевих пластин, виконаних з двох частин, шарнірно з'єднаних між собою.
Текст

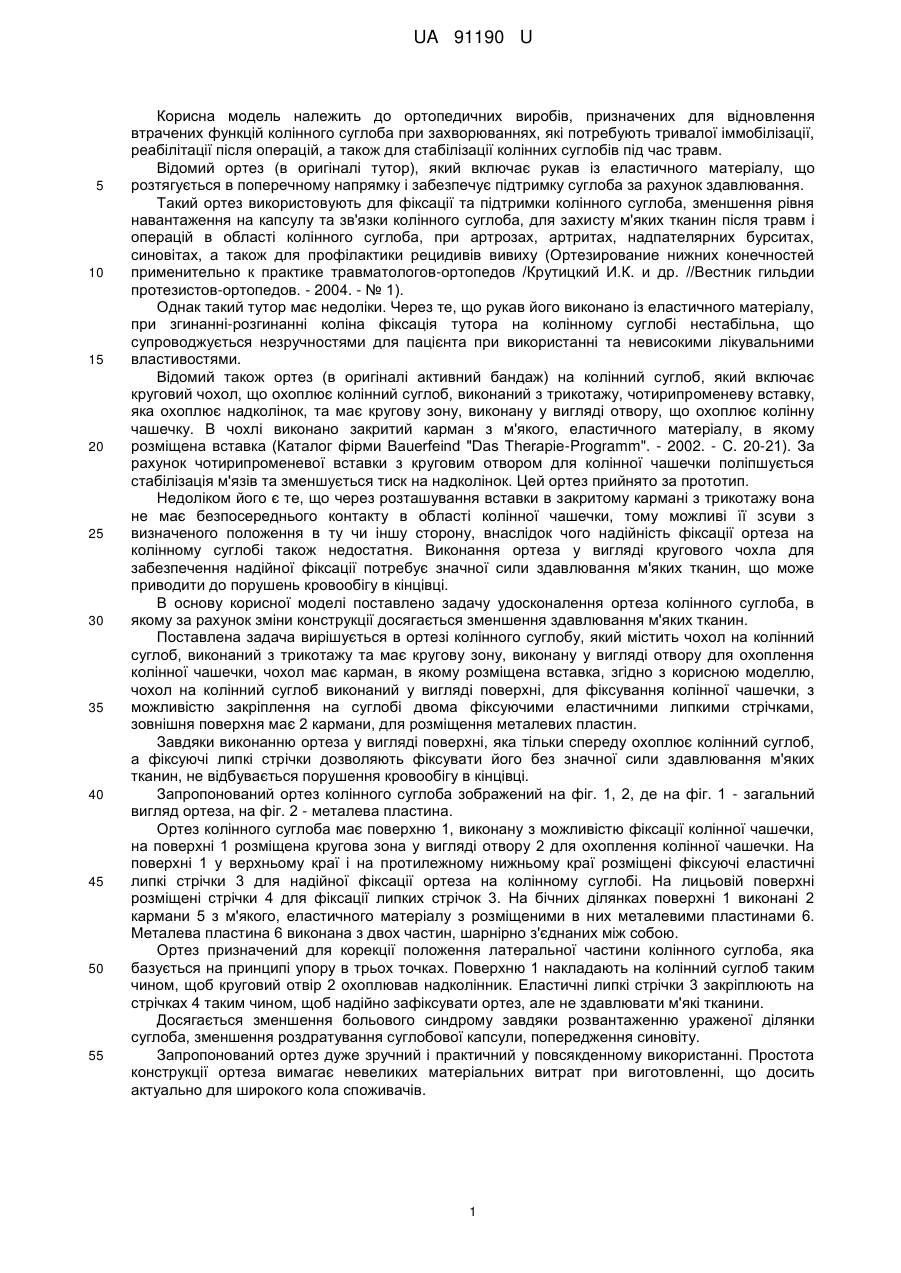

Реферат: UA 91190 U UA 91190 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ортопедичних виробів, призначених для відновлення втрачених функцій колінного суглоба при захворюваннях, які потребують тривалої іммобілізації, реабілітації після операцій, а також для стабілізації колінних суглобів під час травм. Відомий ортез (в оригіналі тутор), який включає рукав із еластичного матеріалу, що розтягується в поперечному напрямку і забезпечує підтримку суглоба за рахунок здавлювання. Такий ортез використовують для фіксації та підтримки колінного суглоба, зменшення рівня навантаження на капсулу та зв'язки колінного суглоба, для захисту м'яких тканин після травм і операцій в області колінного суглоба, при артрозах, артритах, надпателярних бурситах, синовітах, а також для профілактики рецидивів вивиху (Ортезирование нижних конечностей применительно к практике травматологов-ортопедов /Крутицкий И.К. и др. //Вестник гильдии протезистов-ортопедов. - 2004. - № 1). Однак такий тутор має недоліки. Через те, що рукав його виконано із еластичного матеріалу, при згинанні-розгинанні коліна фіксація тутора на колінному суглобі нестабільна, що супроводжується незручностями для пацієнта при використанні та невисокими лікувальними властивостями. Відомий також ортез (в оригіналі активний бандаж) на колінний суглоб, який включає круговий чохол, що охоплює колінний суглоб, виконаний з трикотажу, чотирипроменеву вставку, яка охоплює надколінок, та має кругову зону, виконану у вигляді отвору, що охоплює колінну чашечку. В чохлі виконано закритий карман з м'якого, еластичного матеріалу, в якому розміщена вставка (Каталог фірми Bauerfeind "Das Therapie-Programm". - 2002. - C. 20-21). За рахунок чотирипроменевої вставки з круговим отвором для колінної чашечки поліпшується стабілізація м'язів та зменшується тиск на надколінок. Цей ортез прийнято за прототип. Недоліком його є те, що через розташування вставки в закритому кармані з трикотажу вона не має безпосереднього контакту в області колінної чашечки, тому можливі її зсуви з визначеного положення в ту чи іншу сторону, внаслідок чого надійність фіксації ортеза на колінному суглобі також недостатня. Виконання ортеза у вигляді кругового чохла для забезпечення надійної фіксації потребує значної сили здавлювання м'яких тканин, що може приводити до порушень кровообігу в кінцівці. В основу корисної моделі поставлено задачу удосконалення ортеза колінного суглоба, в якому за рахунок зміни конструкції досягається зменшення здавлювання м'яких тканин. Поставлена задача вирішується в ортезі колінного суглобу, який містить чохол на колінний суглоб, виконаний з трикотажу та має кругову зону, виконану у вигляді отвору для охоплення колінної чашечки, чохол має карман, в якому розміщена вставка, згідно з корисною моделлю, чохол на колінний суглоб виконаний у вигляді поверхні, для фіксування колінної чашечки, з можливістю закріплення на суглобі двома фіксуючими еластичними липкими стрічками, зовнішня поверхня має 2 кармани, для розміщення металевих пластин. Завдяки виконанню ортеза у вигляді поверхні, яка тільки спереду охоплює колінний суглоб, а фіксуючі липкі стрічки дозволяють фіксувати його без значної сили здавлювання м'яких тканин, не відбувається порушення кровообігу в кінцівці. Запропонований ортез колінного суглоба зображений на фіг. 1, 2, де на фіг. 1 - загальний вигляд ортеза, на фіг. 2 - металева пластина. Ортез колінного суглоба має поверхню 1, виконану з можливістю фіксації колінної чашечки, на поверхні 1 розміщена кругова зона у вигляді отвору 2 для охоплення колінної чашечки. На поверхні 1 у верхньому краї і на протилежному нижньому краї розміщені фіксуючі еластичні липкі стрічки 3 для надійної фіксації ортеза на колінному суглобі. На лицьовій поверхні розміщені стрічки 4 для фіксації липких стрічок 3. На бічних ділянках поверхні 1 виконані 2 кармани 5 з м'якого, еластичного матеріалу з розміщеними в них металевими пластинами 6. Металева пластина 6 виконана з двох частин, шарнірно з'єднаних між собою. Ортез призначений для корекції положення латеральної частини колінного суглоба, яка базується на принципі упору в трьох точках. Поверхню 1 накладають на колінний суглоб таким чином, щоб круговий отвір 2 охоплював надколінник. Еластичні липкі стрічки 3 закріплюють на стрічках 4 таким чином, щоб надійно зафіксувати ортез, але не здавлювати м'які тканини. Досягається зменшення больового синдрому завдяки розвантаженню ураженої ділянки суглоба, зменшення роздратування суглобової капсули, попередження синовіту. Запропонований ортез дуже зручний і практичний у повсякденному використанні. Простота конструкції ортеза вимагає невеликих матеріальних витрат при виготовленні, що досить актуально для широкого кола споживачів. 1 UA 91190 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ортез колінного суглоба, який містить чохол на колінний суглоб, виконаний з трикотажу та має кругову зону, виконану у вигляді отвору для охоплення колінної чашечки, чохол має карман, в якому розміщена вставка, який відрізняється тим, що чохол на колінний суглоб виконаний у вигляді поверхні, для фіксування колінної чашечки, з можливістю закріплення на суглобі двома фіксуючими еластичними липкими стрічками, зовнішня поверхня має 2 кармани, для розміщення металевих пластин, виконаних з двох частин, шарнірно з'єднаних між собою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюMalanchuk Roman Oleksandrovych
Автори російськоюМаланчук Роман Александрович
МПК / Мітки
МПК: A41D 13/06
Мітки: ортез, колінного, суглоба
