Механізм товаровідтягування плоско-в`язальної машини

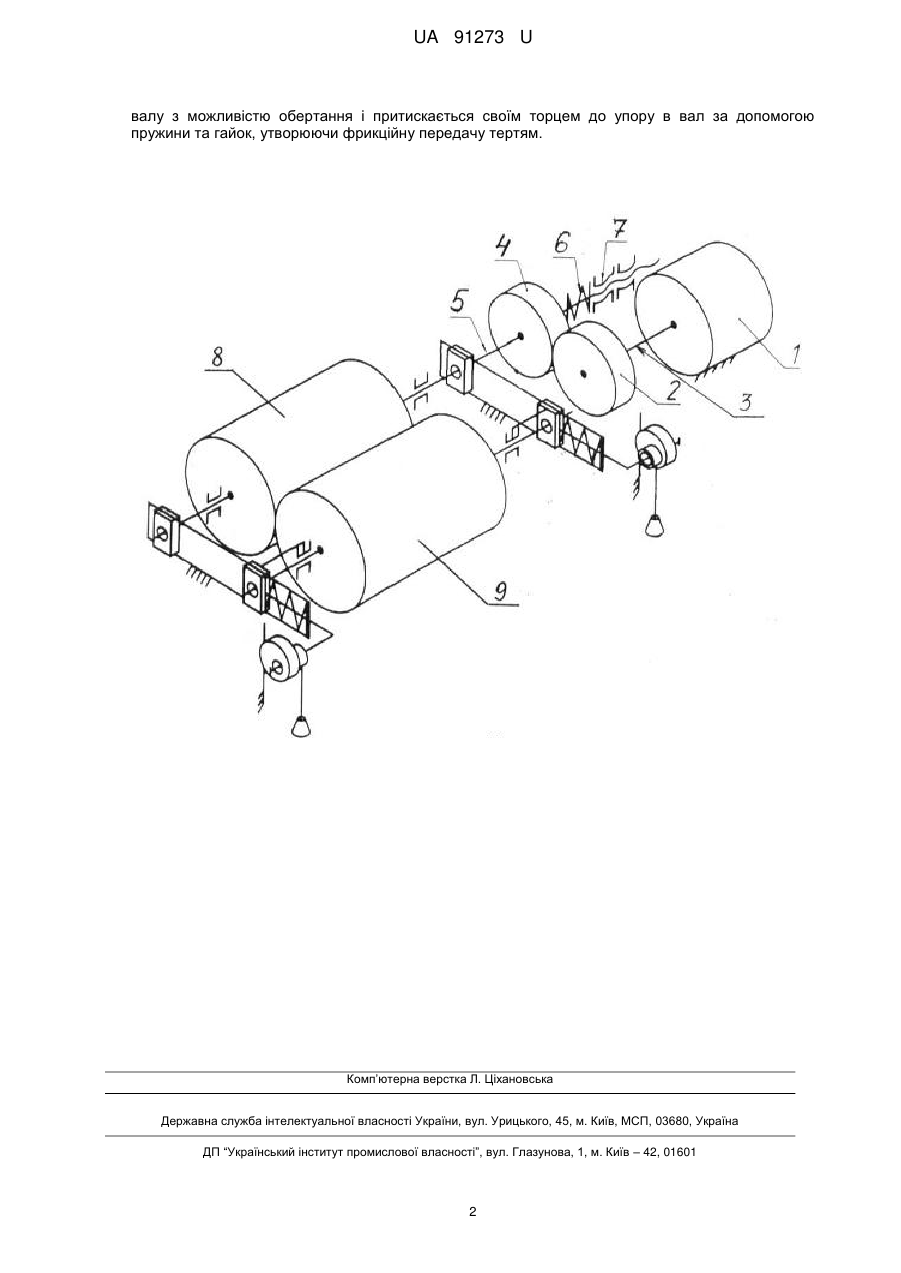

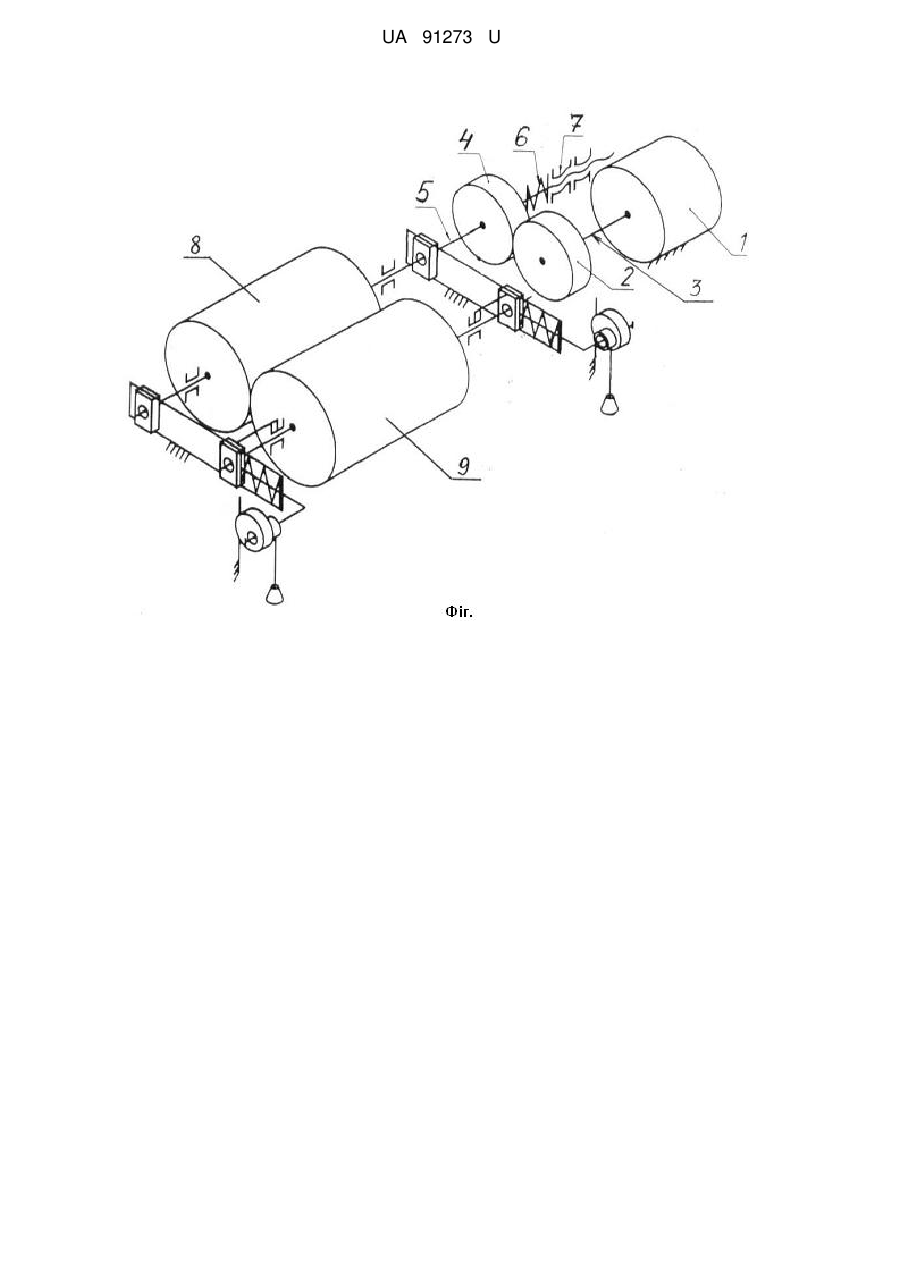

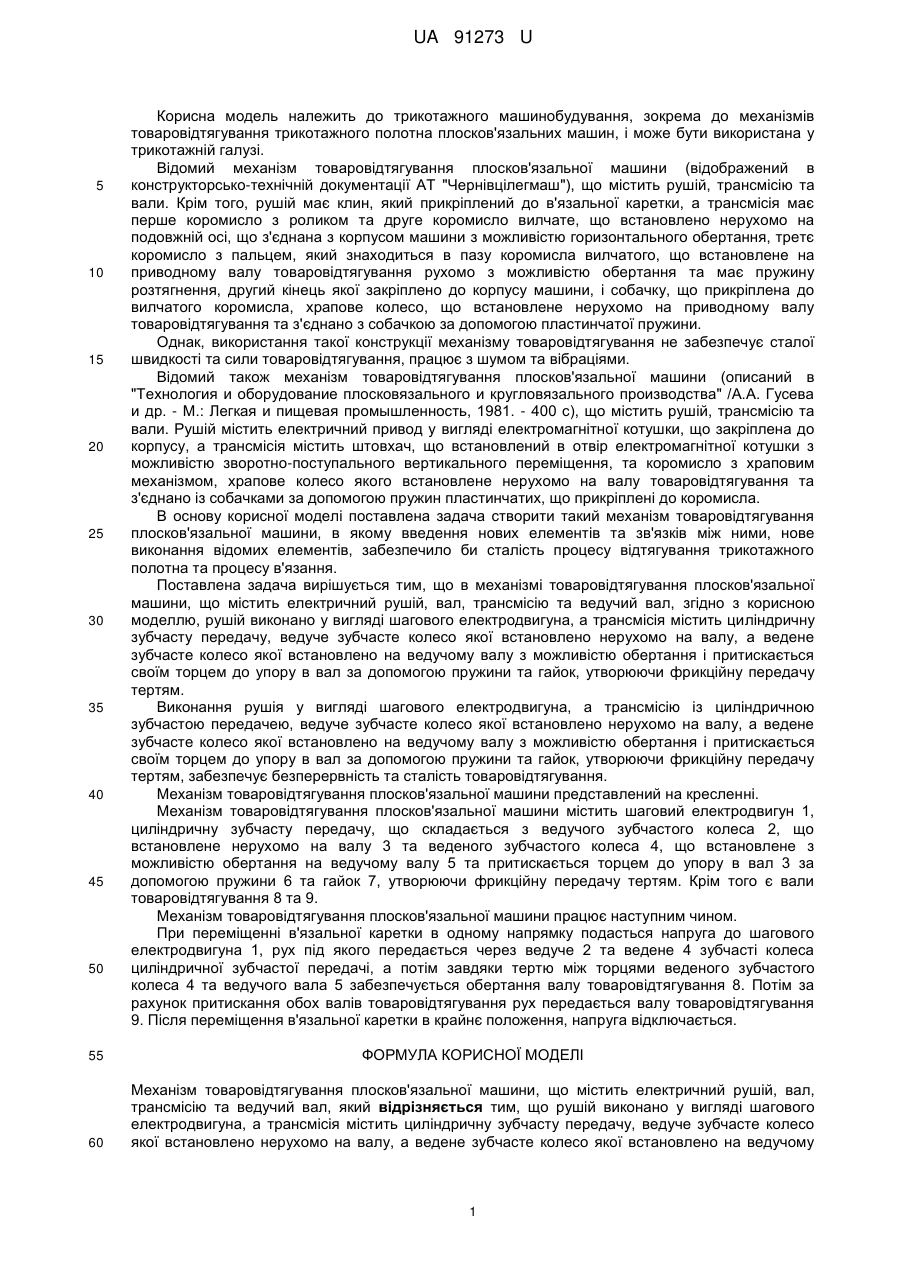

Реферат: Механізм товаровідтягування плосков'язальної машини містить електричний рушій, вал, трансмісію та ведучий вал. Рушій виконано у вигляді шагового електродвигуна, а трансмісія містить циліндричну зубчасту передачу, ведуче зубчасте колесо якої встановлено нерухомо на валу, а ведене зубчасте колесо якої встановлено на ведучому валу з можливістю обертання і притискається своїм торцем до упору в вал за допомогою пружини та гайок, утворюючи фрикційну передачу тертям. UA 91273 U (54) МЕХАНІЗМ ТОВАРОВІДТЯГУВАННЯ ПЛОСКОВ'ЯЗАЛЬНОЇ МАШИНИ UA 91273 U UA 91273 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до трикотажного машинобудування, зокрема до механізмів товаровідтягування трикотажного полотна плосков'язальних машин, і може бути використана у трикотажній галузі. Відомий механізм товаровідтягування плосков'язальної машини (відображений в конструкторсько-технічній документації AT "Чернівцілегмаш"), що містить рушій, трансмісію та вали. Крім того, рушій має клин, який прикріплений до в'язальної каретки, а трансмісія має перше коромисло з роликом та друге коромисло вилчате, що встановлено нерухомо на подовжній осі, що з'єднана з корпусом машини з можливістю горизонтального обертання, третє коромисло з пальцем, який знаходиться в пазу коромисла вилчатого, що встановлене на приводному валу товаровідтягування рухомо з можливістю обертання та має пружину розтягнення, другий кінець якої закріплено до корпусу машини, і собачку, що прикріплена до вилчатого коромисла, храпове колесо, що встановлене нерухомо на приводному валу товаровідтягування та з'єднано з собачкою за допомогою пластинчатої пружини. Однак, використання такої конструкції механізму товаровідтягування не забезпечує сталої швидкості та сили товаровідтягування, працює з шумом та вібраціями. Відомий також механізм товаровідтягування плосков'язальної машини (описаний в "Технология и оборудование плосковязального и кругловязального производства" /А.А. Гусева и др. - М.: Легкая и пищевая промышленность, 1981. - 400 с), що містить рушій, трансмісію та вали. Рушій містить електричний привод у вигляді електромагнітної котушки, що закріплена до корпусу, а трансмісія містить штовхач, що встановлений в отвір електромагнітної котушки з можливістю зворотно-поступального вертикального переміщення, та коромисло з храповим механізмом, храпове колесо якого встановлене нерухомо на валу товаровідтягування та з'єднано із собачками за допомогою пружин пластинчатих, що прикріплені до коромисла. В основу корисної моделі поставлена задача створити такий механізм товаровідтягування плосков'язальної машини, в якому введення нових елементів та зв'язків між ними, нове виконання відомих елементів, забезпечило би сталість процесу відтягування трикотажного полотна та процесу в'язання. Поставлена задача вирішується тим, що в механізмі товаровідтягування плосков'язальної машини, що містить електричний рушій, вал, трансмісію та ведучий вал, згідно з корисною моделлю, рушій виконано у вигляді шагового електродвигуна, а трансмісія містить циліндричну зубчасту передачу, ведуче зубчасте колесо якої встановлено нерухомо на валу, а ведене зубчасте колесо якої встановлено на ведучому валу з можливістю обертання і притискається своїм торцем до упору в вал за допомогою пружини та гайок, утворюючи фрикційну передачу тертям. Виконання рушія у вигляді шагового електродвигуна, а трансмісію із циліндричною зубчастою передачею, ведуче зубчасте колесо якої встановлено нерухомо на валу, а ведене зубчасте колесо якої встановлено на ведучому валу з можливістю обертання і притискається своїм торцем до упору в вал за допомогою пружини та гайок, утворюючи фрикційну передачу тертям, забезпечує безперервність та сталість товаровідтягування. Механізм товаровідтягування плосков'язальної машини представлений на кресленні. Механізм товаровідтягування плосков'язальної машини містить шаговий електродвигун 1, циліндричну зубчасту передачу, що складається з ведучого зубчастого колеса 2, що встановлене нерухомо на валу 3 та веденого зубчастого колеса 4, що встановлене з можливістю обертання на ведучому валу 5 та притискається торцем до упору в вал 3 за допомогою пружини 6 та гайок 7, утворюючи фрикційну передачу тертям. Крім того є вали товаровідтягування 8 та 9. Механізм товаровідтягування плосков'язальної машини працює наступним чином. При переміщенні в'язальної каретки в одному напрямку подасться напруга до шагового електродвигуна 1, рух під якого передається через ведуче 2 та ведене 4 зубчасті колеса циліндричної зубчастої передачі, а потім завдяки тертю між торцями веденого зубчастого колеса 4 та ведучого вала 5 забезпечується обертання валу товаровідтягування 8. Потім за рахунок притискання обох валів товаровідтягування рух передається валу товаровідтягування 9. Після переміщення в'язальної каретки в крайнє положення, напруга відключається. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Механізм товаровідтягування плосков'язальної машини, що містить електричний рушій, вал, трансмісію та ведучий вал, який відрізняється тим, що рушій виконано у вигляді шагового електродвигуна, а трансмісія містить циліндричну зубчасту передачу, ведуче зубчасте колесо якої встановлено нерухомо на валу, а ведене зубчасте колесо якої встановлено на ведучому 1 UA 91273 U валу з можливістю обертання і притискається своїм торцем до упору в вал за допомогою пружини та гайок, утворюючи фрикційну передачу тертям. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
