Механізм відтяжки полотна круглов`язальної машини

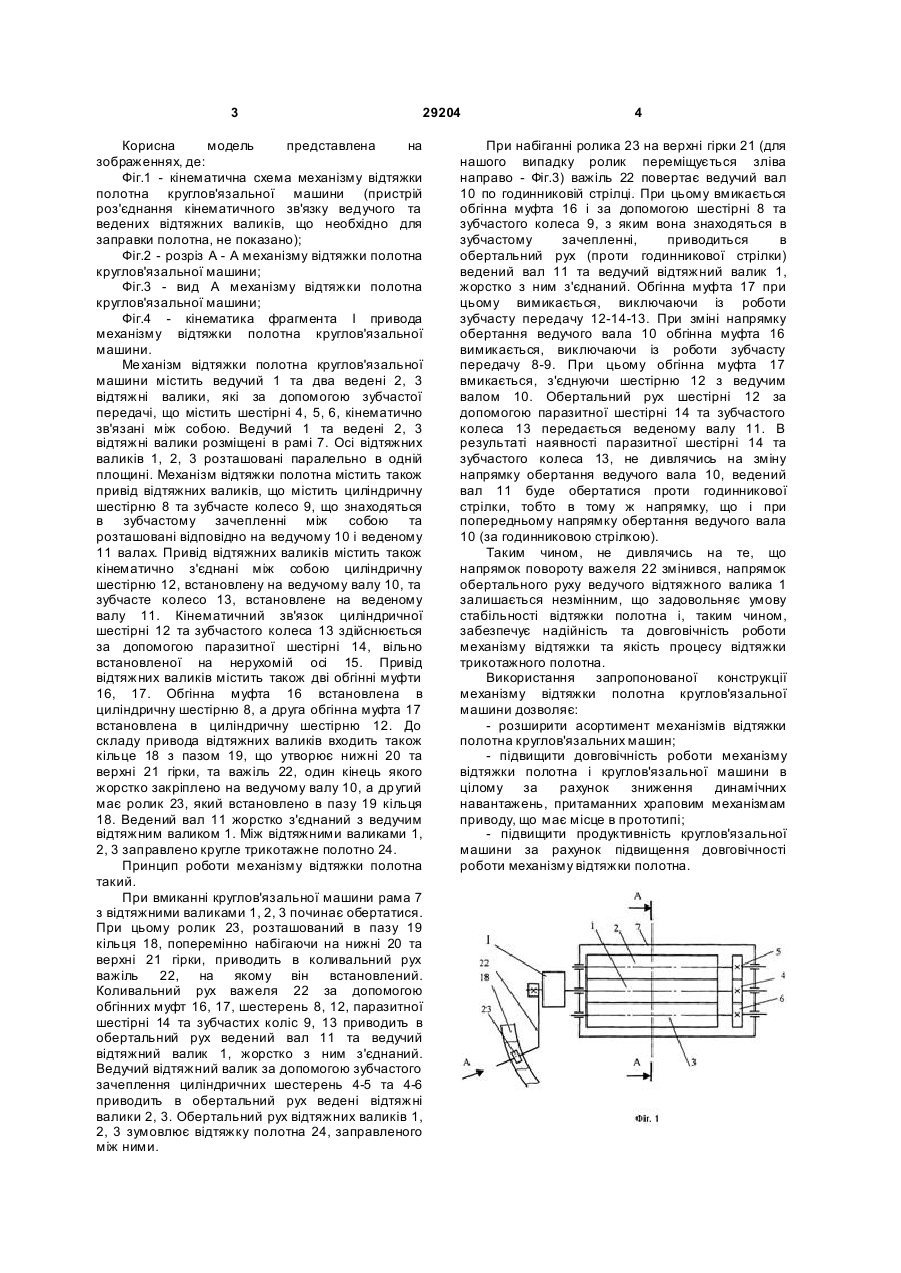

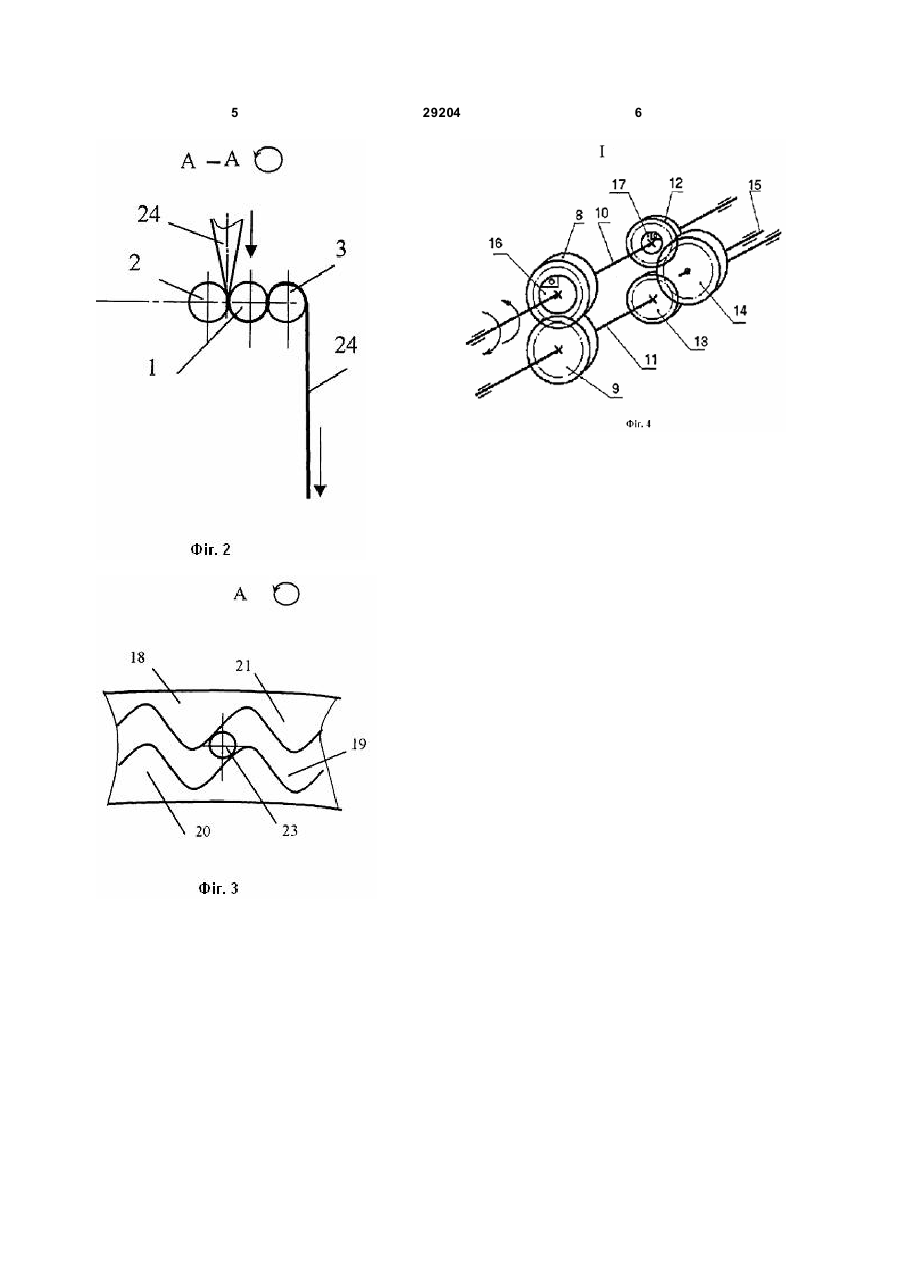

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведених відтяжних валики, осі яких розташовані паралельно в одній площині, 3 29204 Корисна модель представлена на зображеннях, де: Фіг.1 - кінематична схема механізму відтяжки полотна круглов'язальної машини (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки полотна, не показано); Фіг.2 - розріз А - А механізму відтяжки полотна круглов'язальної машини; Фіг.3 - вид А механізму відтяжки полотна круглов'язальної машини; Фіг.4 - кінематика фрагмента І привода механізму відтяжки полотна круглов'язальної машини. Ме ханізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить шестірні 4, 5, 6, кінематично зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині. Механізм відтяжки полотна містить також привід відтяжних валиків, що містить циліндричну шестірню 8 та зубчасте колесо 9, що знаходяться в зубчастому зачепленні між собою та розташовані відповідно на ведучому 10 і веденому 11 валах. Привід відтяжних валиків містить також кінематично з'єднані між собою циліндричну шестірню 12, встановлену на ведучому валу 10, та зубчасте колесо 13, встановлене на веденому валу 11. Кінематичний зв'язок циліндричної шестірні 12 та зубчастого колеса 13 здійснюється за допомогою паразитної шестірні 14, вільно встановленої на нерухомій осі 15. Привід відтяжних валиків містить також дві обгінні муфти 16, 17. Обгінна муфта 16 встановлена в циліндричну шестірню 8, а друга обгінна муфта 17 встановлена в циліндричну шестірню 12. До складу привода відтяжних валиків входить також кільце 18 з пазом 19, що утворює нижні 20 та верхні 21 гірки, та важіль 22, один кінець якого жорстко закріплено на ведучому валу 10, а др угий має ролик 23, який встановлено в пазу 19 кільця 18. Ведений вал 11 жорстко з'єднаний з ведучим відтяжним валиком 1. Між відтяжними валиками 1, 2, 3 заправлено кругле трикотажне полотно 24. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому ролик 23, розташований в пазу 19 кільця 18, поперемінно набігаючи на нижні 20 та верхні 21 гірки, приводить в коливальний рух важіль 22, на якому він встановлений. Коливальний рух важеля 22 за допомогою обгінних муфт 16, 17, шестерень 8, 12, паразитної шестірні 14 та зубчастих коліс 9, 13 приводить в обертальний рух ведений вал 11 та ведучий відтяжний валик 1, жорстко з ним з'єднаний. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює відтяжку полотна 24, заправленого між ними. 4 При набіганні ролика 23 на верхні гірки 21 (для нашого випадку ролик переміщується зліва направо - Фіг.3) важіль 22 повертає ведучий вал 10 по годинниковій стрілці. При цьому вмикається обгінна муфта 16 і за допомогою шестірні 8 та зубчастого колеса 9, з яким вона знаходяться в зубчастому зачепленні, приводиться в обертальний рух (проти годинникової стрілки) ведений вал 11 та ведучий відтяжний валик 1, жорстко з ним з'єднаний. Обгінна муфта 17 при цьому вимикається, виключаючи із роботи зубчасту передачу 12-14-13. При зміні напрямку обертання ведучого вала 10 обгінна муфта 16 вимикається, виключаючи із роботи зубчасту передачу 8-9. При цьому обгінна муфта 17 вмикається, з'єднуючи шестірню 12 з ведучим валом 10. Обертальний рух шестірні 12 за допомогою паразитної шестірні 14 та зубчастого колеса 13 передається веденому валу 11. В результаті наявності паразитної шестірні 14 та зубчастого колеса 13, не дивлячись на зміну напрямку обертання ведучого вала 10, ведений вал 11 буде обертатися проти годинникової стрілки, тобто в тому ж напрямку, що і при попередньому напрямку обертання ведучого вала 10 (за годинниковою стрілкою). Таким чином, не дивлячись на те, що напрямок повороту важеля 22 змінився, напрямок обертального руху ведучого відтяжного валика 1 залишається незмінним, що задовольняє умову стабільності відтяжки полотна і, таким чином, забезпечує надійність та довговічність роботи механізму відтяжки та якість процесу відтяжки трикотажного полотна. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок зниження динамічних навантажень, притаманних храповим механізмам приводу, що має місце в прототипі; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. 5 29204 6
