Змішувач кормів

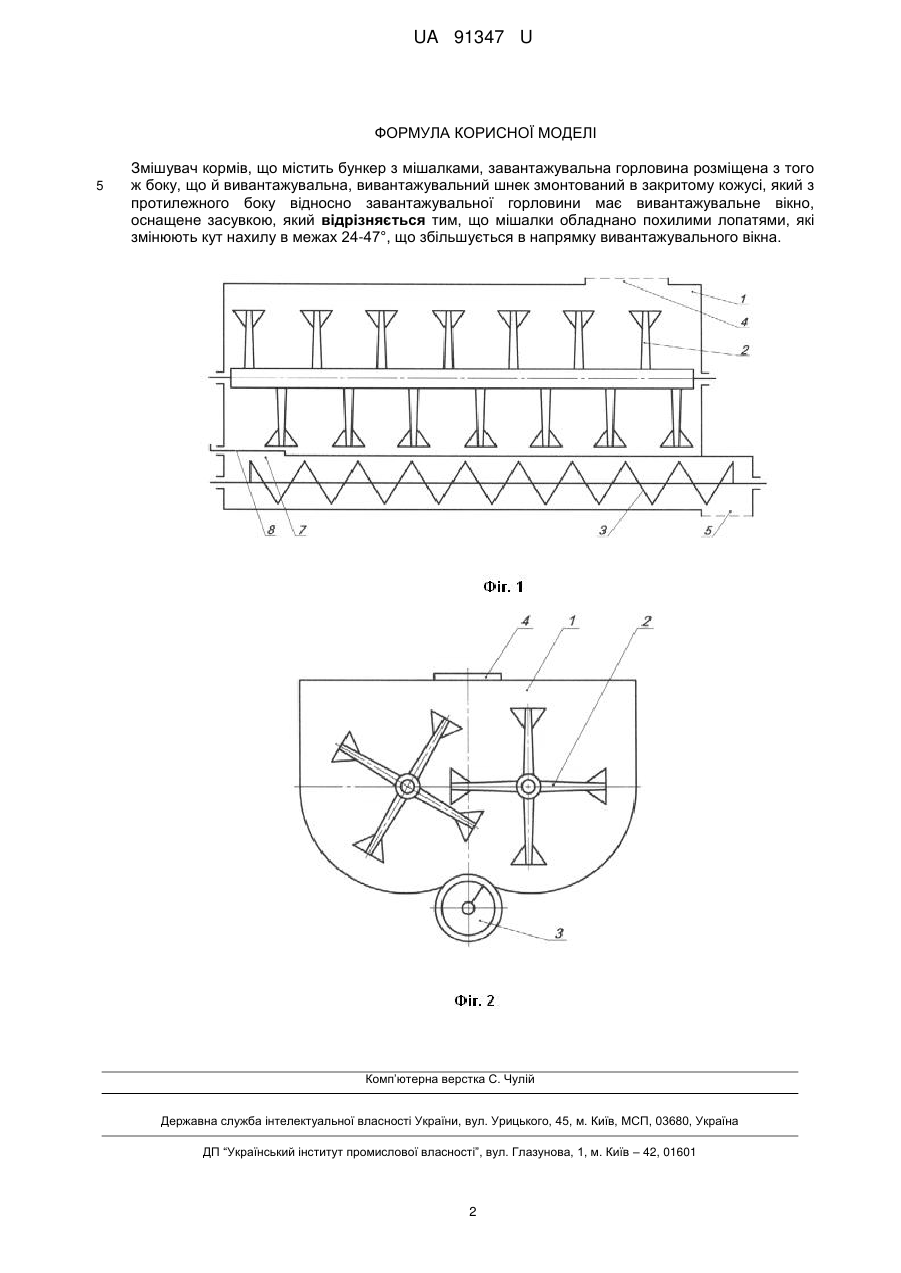

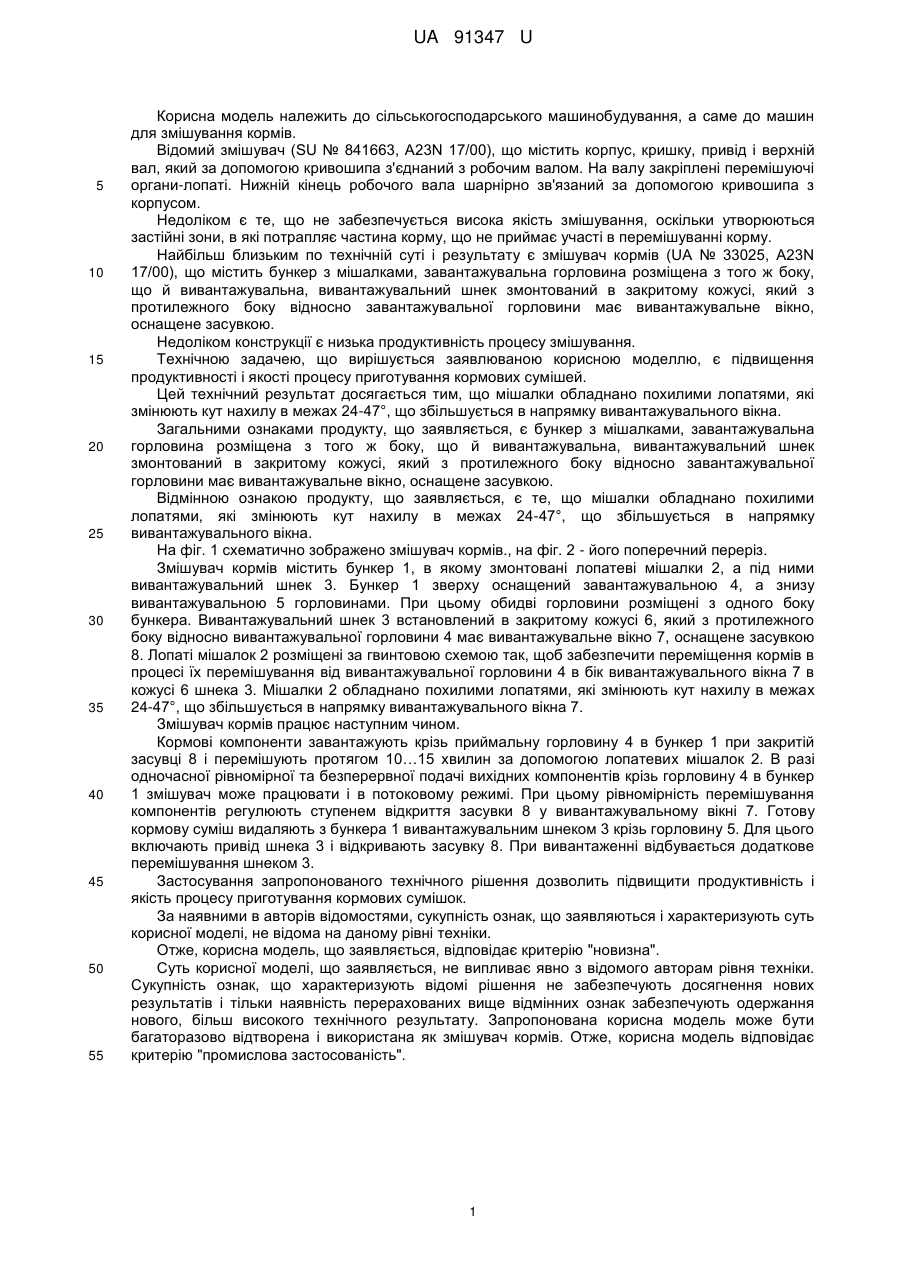

Реферат: У змішувачі кормів мішалки обладнано похилими лопатями, які змінюють кут нахилу в межах 24-47°, що збільшується в напрямку вивантажувального вікна. UA 91347 U (12) UA 91347 U UA 91347 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для змішування кормів. Відомий змішувач (SU № 841663, А23N 17/00), що містить корпус, кришку, привід і верхній вал, який за допомогою кривошипа з'єднаний з робочим валом. На валу закріплені перемішуючі органи-лопаті. Нижній кінець робочого вала шарнірно зв'язаний за допомогою кривошипа з корпусом. Недоліком є те, що не забезпечується висока якість змішування, оскільки утворюються застійні зони, в які потрапляє частина корму, що не приймає участі в перемішуванні корму. Найбільш близьким по технічній суті і результату є змішувач кормів (UA № 33025, A23N 17/00), що містить бункер з мішалками, завантажувальна горловина розміщена з того ж боку, що й вивантажувальна, вивантажувальний шнек змонтований в закритому кожусі, який з протилежного боку відносно завантажувальної горловини має вивантажувальне вікно, оснащене засувкою. Недоліком конструкції є низька продуктивність процесу змішування. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення продуктивності і якості процесу приготування кормових сумішей. Цей технічний результат досягається тим, що мішалки обладнано похилими лопатями, які змінюють кут нахилу в межах 24-47°, що збільшується в напрямку вивантажувального вікна. Загальними ознаками продукту, що заявляється, є бункер з мішалками, завантажувальна горловина розміщена з того ж боку, що й вивантажувальна, вивантажувальний шнек змонтований в закритому кожусі, який з протилежного боку відносно завантажувальної горловини має вивантажувальне вікно, оснащене засувкою. Відмінною ознакою продукту, що заявляється, є те, що мішалки обладнано похилими лопатями, які змінюють кут нахилу в межах 24-47°, що збільшується в напрямку вивантажувального вікна. На фіг. 1 схематично зображено змішувач кормів., на фіг. 2 - його поперечний переріз. Змішувач кормів містить бункер 1, в якому змонтовані лопатеві мішалки 2, а під ними вивантажувальний шнек 3. Бункер 1 зверху оснащений завантажувальною 4, а знизу вивантажувальною 5 горловинами. При цьому обидві горловини розміщені з одного боку бункера. Вивантажувальний шнек 3 встановлений в закритому кожусі 6, який з протилежного боку відносно вивантажувальної горловини 4 має вивантажувальне вікно 7, оснащене засувкою 8. Лопаті мішалок 2 розміщені за гвинтовою схемою так, щоб забезпечити переміщення кормів в процесі їх перемішування від вивантажувальної горловини 4 в бік вивантажувального вікна 7 в кожусі 6 шнека 3. Мішалки 2 обладнано похилими лопатями, які змінюють кут нахилу в межах 24-47°, що збільшується в напрямку вивантажувального вікна 7. Змішувач кормів працює наступним чином. Кормові компоненти завантажують крізь приймальну горловину 4 в бункер 1 при закритій засувці 8 і перемішують протягом 10…15 хвилин за допомогою лопатевих мішалок 2. В разі одночасної рівномірної та безперервної подачі вихідних компонентів крізь горловину 4 в бункер 1 змішувач може працювати і в потоковому режимі. При цьому рівномірність перемішування компонентів регулюють ступенем відкриття засувки 8 у вивантажувальному вікні 7. Готову кормову суміш видаляють з бункера 1 вивантажувальним шнеком 3 крізь горловину 5. Для цього включають привід шнека 3 і відкривають засувку 8. При вивантаженні відбувається додаткове перемішування шнеком 3. Застосування запропонованого технічного рішення дозволить підвищити продуктивність і якість процесу приготування кормових сумішок. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач кормів. Отже, корисна модель відповідає критерію "промислова застосованість". 1 UA 91347 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач кормів, що містить бункер з мішалками, завантажувальна горловина розміщена з того ж боку, що й вивантажувальна, вивантажувальний шнек змонтований в закритому кожусі, який з протилежного боку відносно завантажувальної горловини має вивантажувальне вікно, оснащене засувкою, який відрізняється тим, що мішалки обладнано похилими лопатями, які змінюють кут нахилу в межах 24-47°, що збільшується в напрямку вивантажувального вікна. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
