Виріб для підігріву органів черевної порожнини

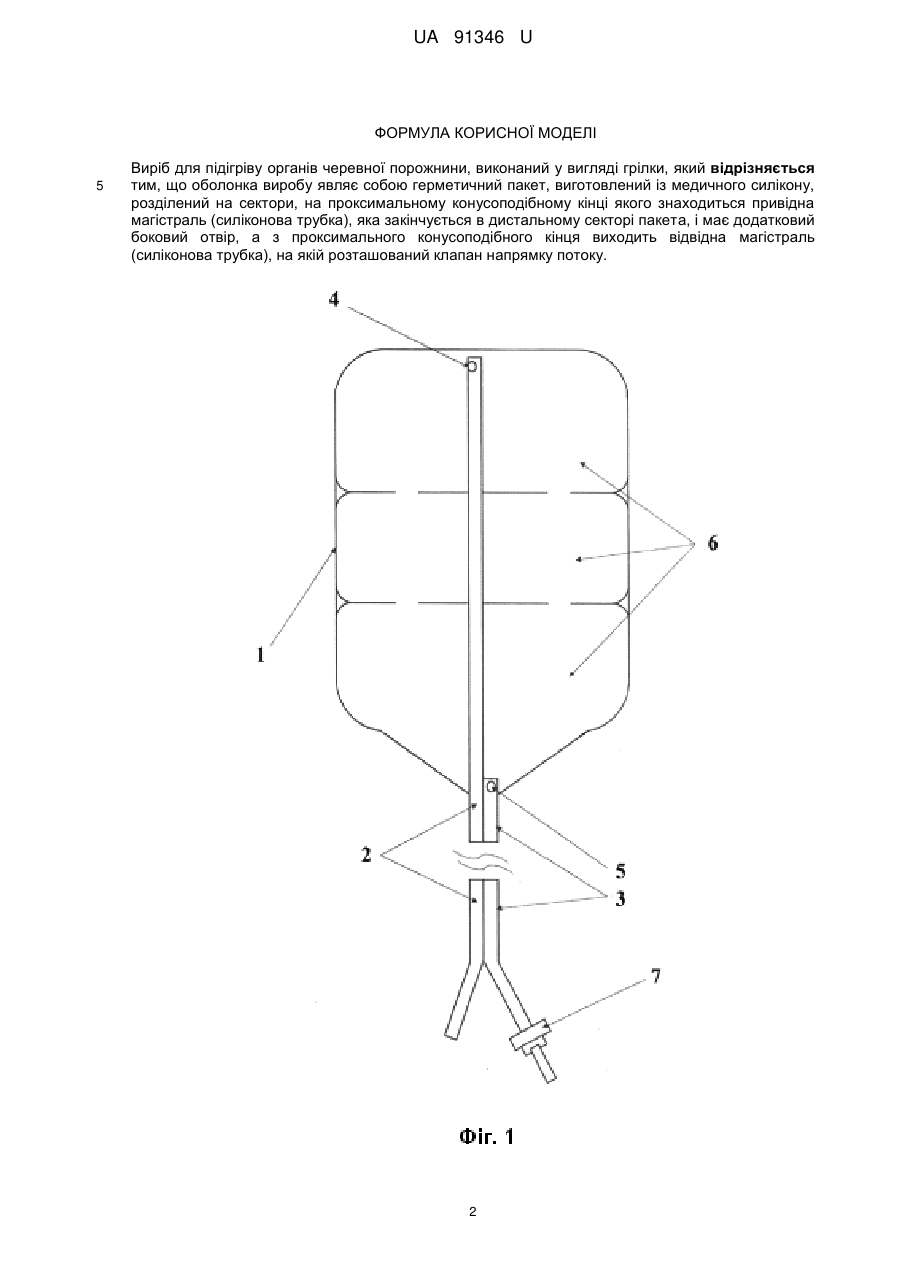

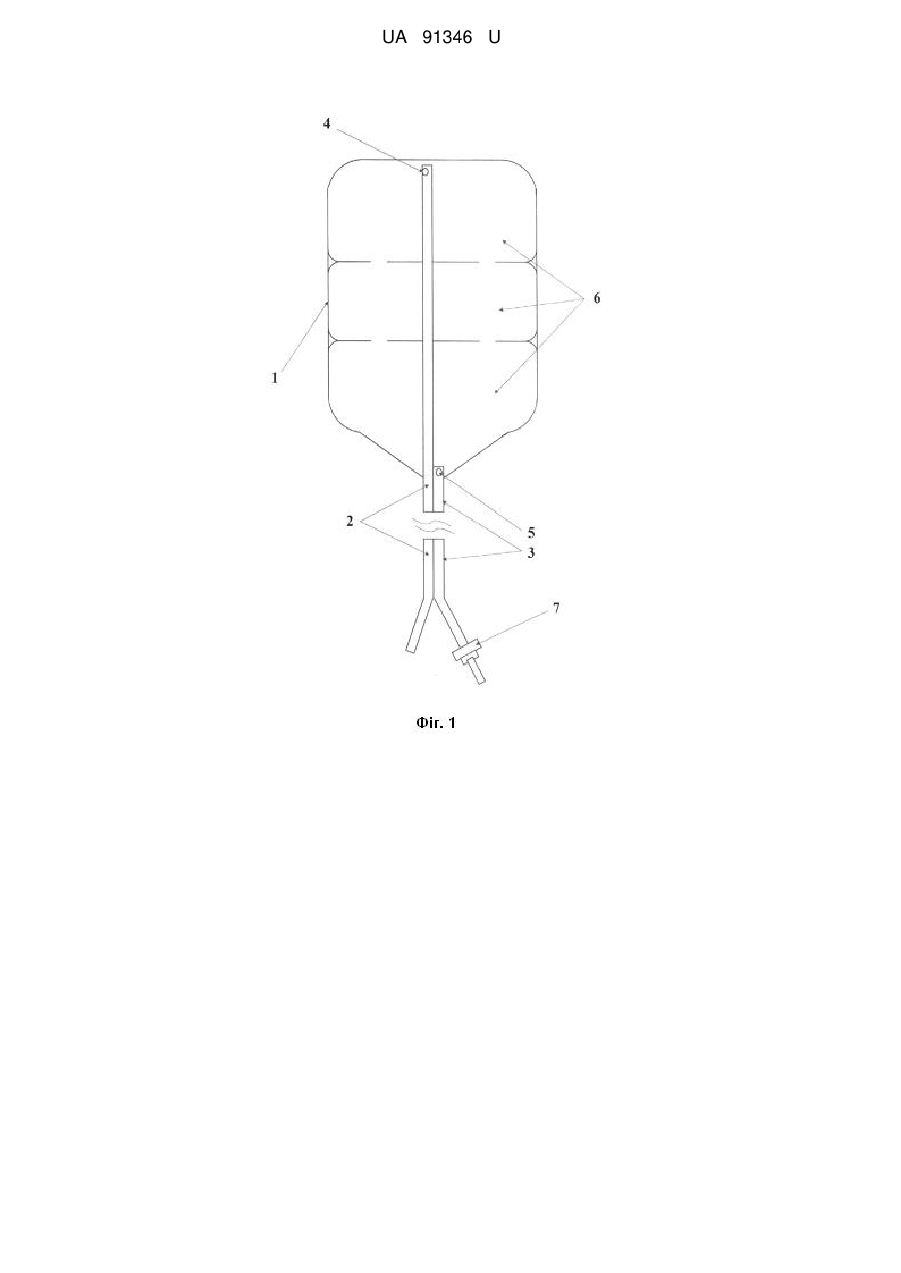

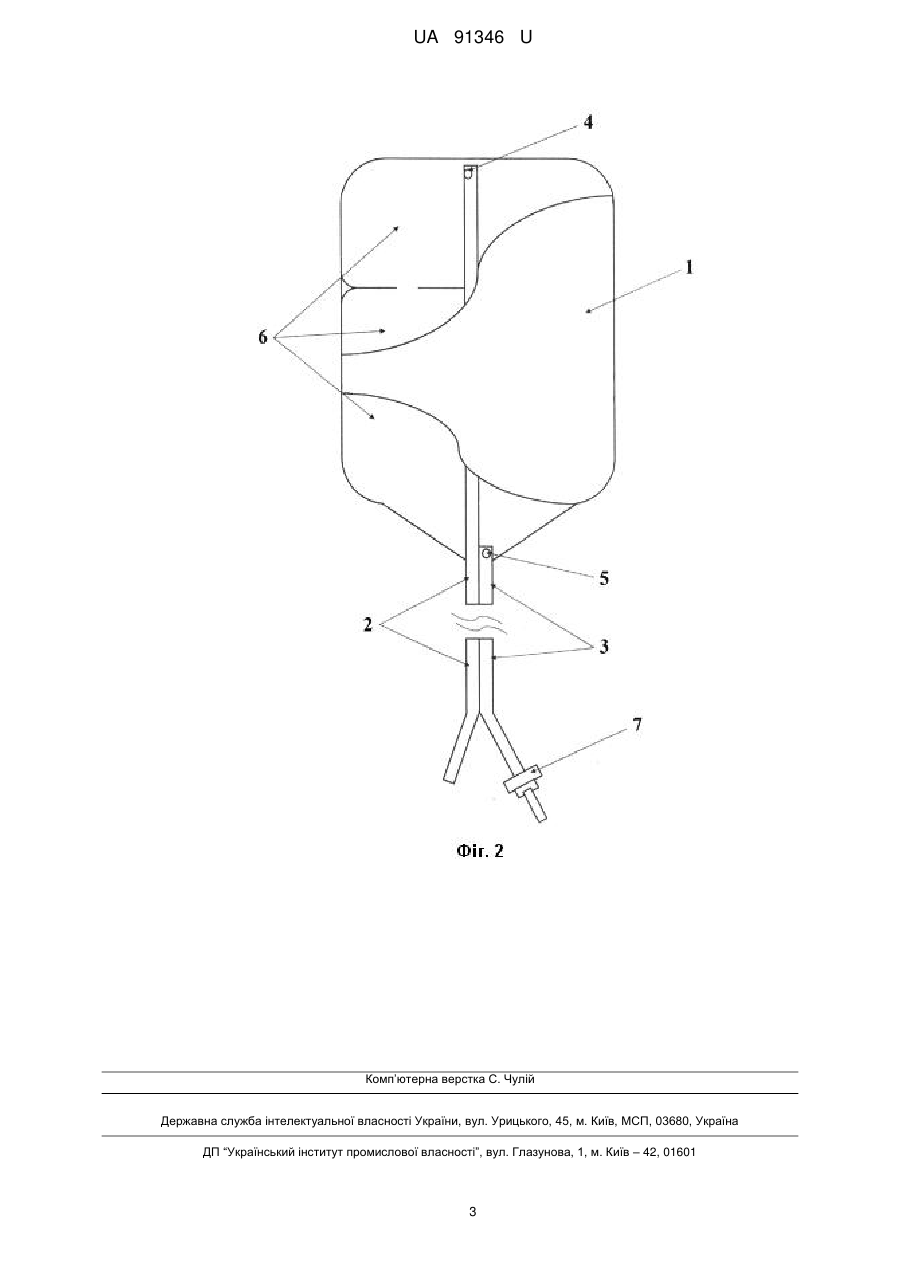

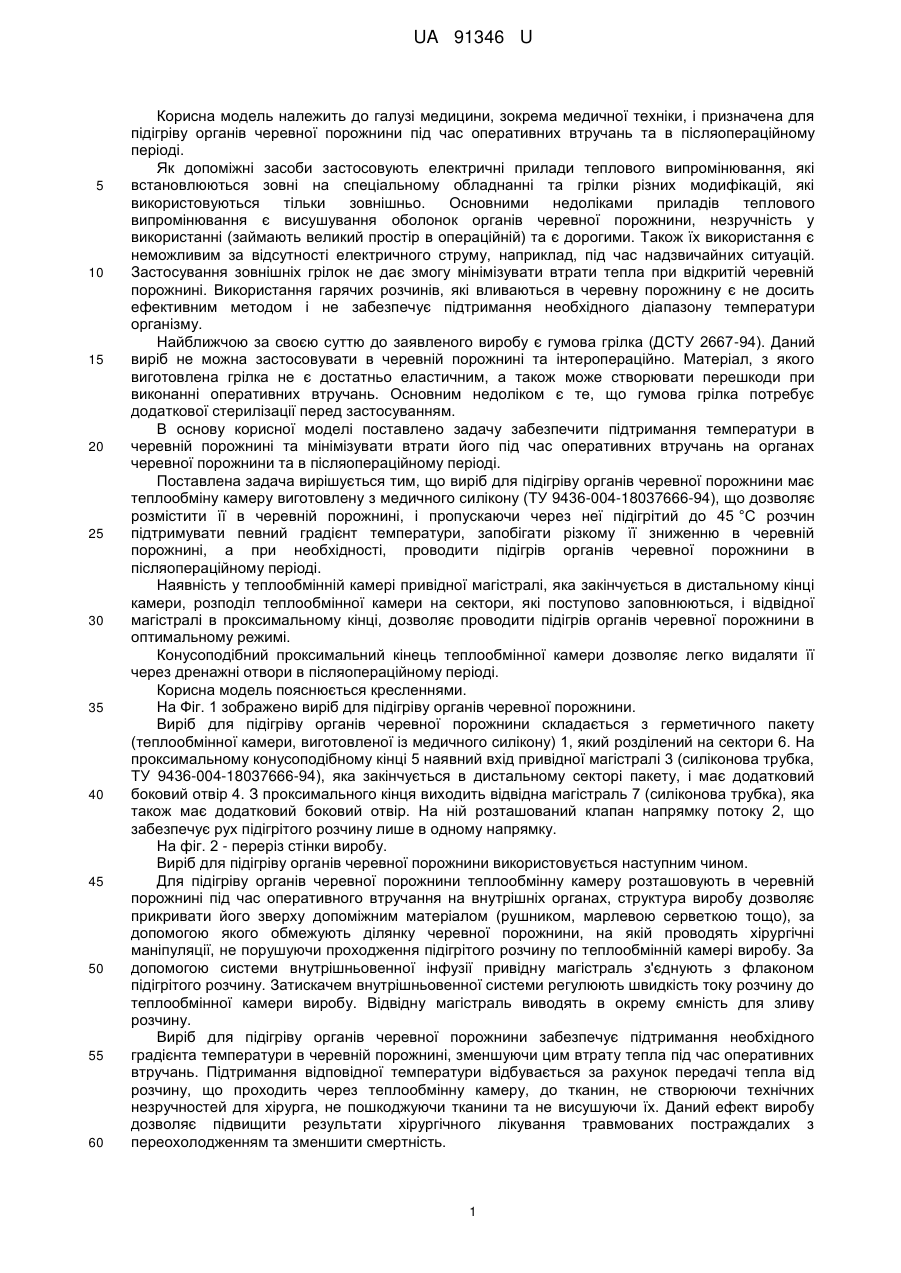

Реферат: Виріб для підігріву органів черевної порожнини складається з герметичного пакета, який розділений на сектори. На проксимальному конусоподібному кінці наявний вхід привідної магістралі (силіконова трубка), яка закінчується в дистальному секторі пакета, і має додатковий боковий отвір. З проксимального кінця виходить відвідна магістраль (силіконова трубка), на якій розташований клапан напрямку потоку, що забезпечує рух підігрітого розчину, лише в одному напрямку. UA 91346 U (54) ВИРІБ ДЛЯ ПІДІГРІВУ ОРГАНІВ ЧЕРЕВНОЇ ПОРОЖНИНИ UA 91346 U UA 91346 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, зокрема медичної техніки, і призначена для підігріву органів черевної порожнини під час оперативних втручань та в післяопераційному періоді. Як допоміжні засоби застосовують електричні прилади теплового випромінювання, які встановлюються зовні на спеціальному обладнанні та грілки різних модифікацій, які використовуються тільки зовнішньо. Основними недоліками приладів теплового випромінювання є висушування оболонок органів черевної порожнини, незручність у використанні (займають великий простір в операційній) та є дорогими. Також їх використання є неможливим за відсутності електричного струму, наприклад, під час надзвичайних ситуацій. Застосування зовнішніх грілок не дає змогу мінімізувати втрати тепла при відкритій черевній порожнині. Використання гарячих розчинів, які вливаються в черевну порожнину є не досить ефективним методом і не забезпечує підтримання необхідного діапазону температури організму. Найближчою за своєю суттю до заявленого виробу є гумова грілка (ДСТУ 2667-94). Даний виріб не можна застосовувати в черевній порожнині та інтеропераційно. Матеріал, з якого виготовлена грілка не є достатньо еластичним, а також може створювати перешкоди при виконанні оперативних втручань. Основним недоліком є те, що гумова грілка потребує додаткової стерилізації перед застосуванням. В основу корисної моделі поставлено задачу забезпечити підтримання температури в черевній порожнині та мінімізувати втрати його під час оперативних втручань на органах черевної порожнини та в післяопераційному періоді. Поставлена задача вирішується тим, що виріб для підігріву органів черевної порожнини має теплообміну камеру виготовлену з медичного силікону (ТУ 9436-004-18037666-94), що дозволяє розмістити її в черевній порожнині, і пропускаючи через неї підігрітий до 45 °C розчин підтримувати певний градієнт температури, запобігати різкому її зниженню в черевній порожнині, а при необхідності, проводити підігрів органів черевної порожнини в післяопераційному періоді. Наявність у теплообмінній камері привідної магістралі, яка закінчується в дистальному кінці камери, розподіл теплообмінної камери на сектори, які поступово заповнюються, і відвідної магістралі в проксимальному кінці, дозволяє проводити підігрів органів черевної порожнини в оптимальному режимі. Конусоподібний проксимальний кінець теплообмінної камери дозволяє легко видаляти її через дренажні отвори в післяопераційному періоді. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено виріб для підігріву органів черевної порожнини. Виріб для підігріву органів черевної порожнини складається з герметичного пакету (теплообмінної камери, виготовленої із медичного силікону) 1, який розділений на сектори 6. На проксимальному конусоподібному кінці 5 наявний вхід привідної магістралі 3 (силіконова трубка, ТУ 9436-004-18037666-94), яка закінчується в дистальному секторі пакету, і має додатковий боковий отвір 4. З проксимального кінця виходить відвідна магістраль 7 (силіконова трубка), яка також має додатковий боковий отвір. На ній розташований клапан напрямку потоку 2, що забезпечує рух підігрітого розчину лише в одному напрямку. На фіг. 2 - переріз стінки виробу. Виріб для підігріву органів черевної порожнини використовується наступним чином. Для підігріву органів черевної порожнини теплообмінну камеру розташовують в черевній порожнині під час оперативного втручання на внутрішніх органах, структура виробу дозволяє прикривати його зверху допоміжним матеріалом (рушником, марлевою серветкою тощо), за допомогою якого обмежують ділянку черевної порожнини, на якій проводять хірургічні маніпуляції, не порушуючи проходження підігрітого розчину по теплообмінній камері виробу. За допомогою системи внутрішньовенної інфузії привідну магістраль з'єднують з флаконом підігрітого розчину. Затискачем внутрішньовенної системи регулюють швидкість току розчину до теплообмінної камери виробу. Відвідну магістраль виводять в окрему ємність для зливу розчину. Виріб для підігріву органів черевної порожнини забезпечує підтримання необхідного градієнта температури в черевній порожнині, зменшуючи цим втрату тепла під час оперативних втручань. Підтримання відповідної температури відбувається за рахунок передачі тепла від розчину, що проходить через теплообмінну камеру, до тканин, не створюючи технічних незручностей для хірурга, не пошкоджуючи тканини та не висушуючи їх. Даний ефект виробу дозволяє підвищити результати хірургічного лікування травмованих постраждалих з переохолодженням та зменшити смертність. 1 UA 91346 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Виріб для підігріву органів черевної порожнини, виконаний у вигляді грілки, який відрізняється тим, що оболонка виробу являє собою герметичний пакет, виготовлений із медичного силікону, розділений на сектори, на проксимальному конусоподібному кінці якого знаходиться привідна магістраль (силіконова трубка), яка закінчується в дистальному секторі пакета, і має додатковий боковий отвір, а з проксимального конусоподібного кінця виходить відвідна магістраль (силіконова трубка), на якій розташований клапан напрямку потоку. 2 UA 91346 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
