Маяк будівельний

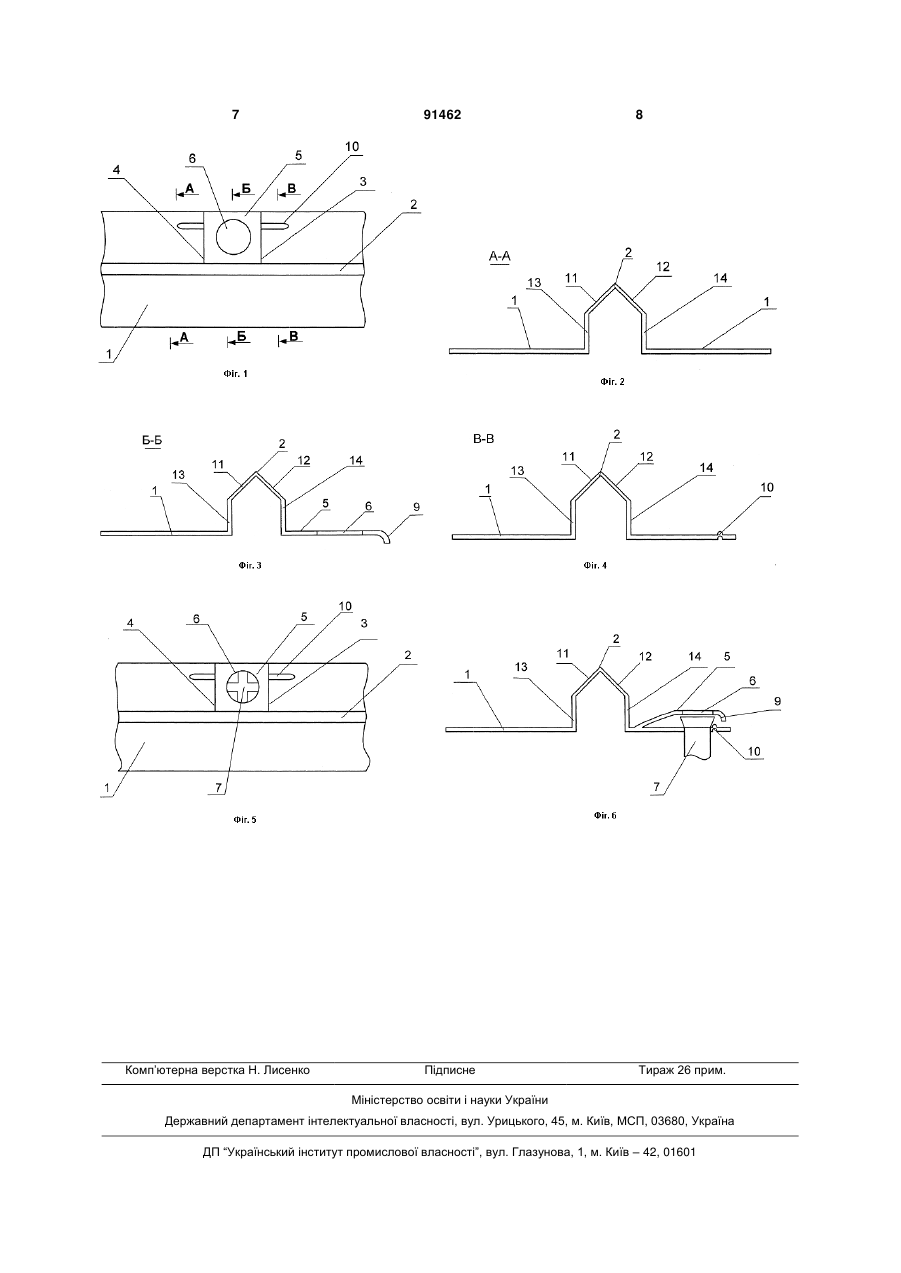

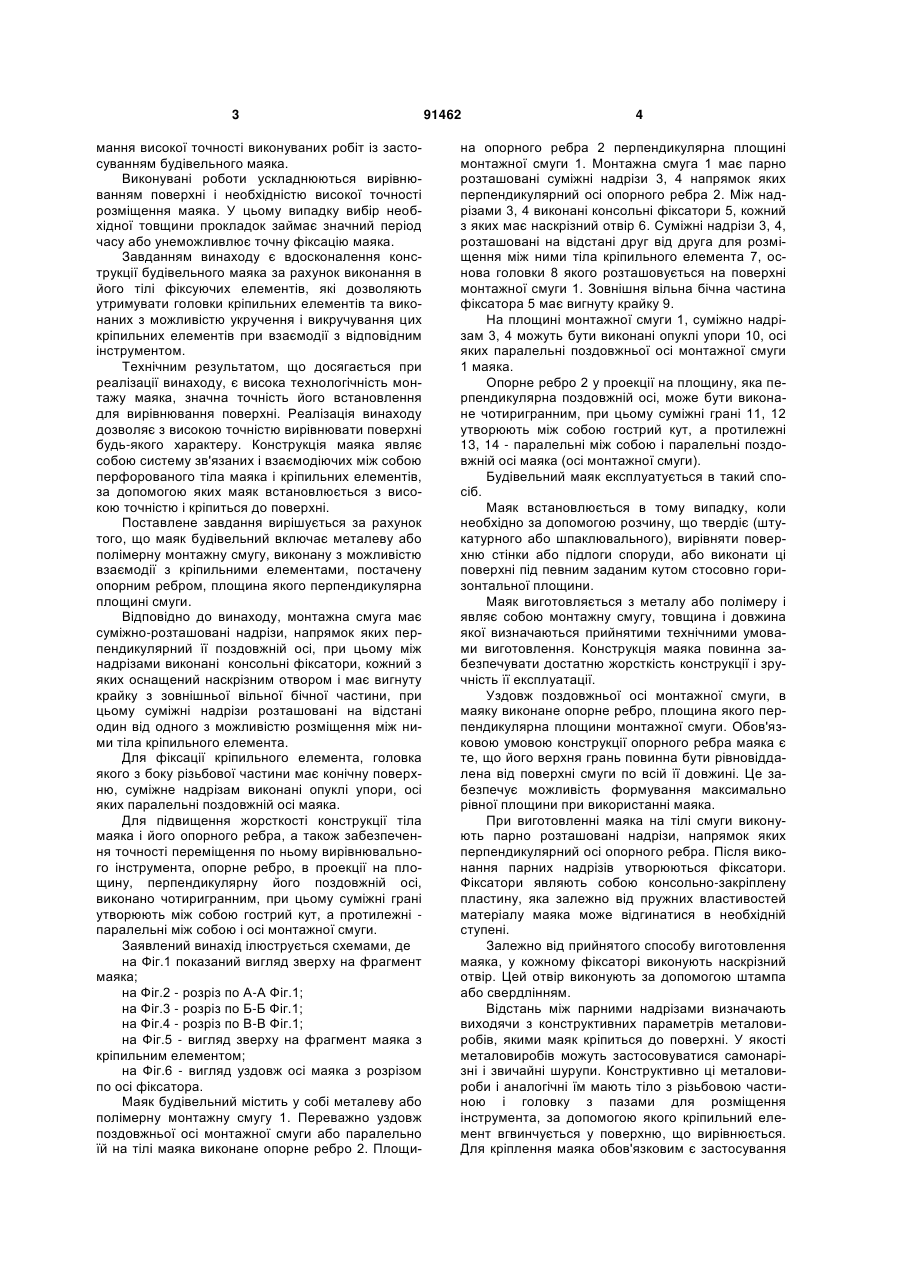

1. Маяк будівельний, що включає металеву або полімерну монтажну смугу, виконану з можливістю взаємодії з кріпильним елементом і оснащену опорним ребром, площина якого перпендикулярна площині монтажної смуги, який відрізняється тим, що монтажна смуга має суміжно розташовані надрізи, напрямок яких перпендикулярний її поз 3 мання високої точності виконуваних робіт із застосуванням будівельного маяка. Виконувані роботи ускладнюються вирівнюванням поверхні і необхідністю високої точності розміщення маяка. У цьому випадку вибір необхідної товщини прокладок займає значний період часу або унеможливлює точну фіксацію маяка. Завданням винаходу є вдосконалення конструкції будівельного маяка за рахунок виконання в його тілі фіксуючих елементів, які дозволяють утримувати головки кріпильних елементів та виконаних з можливістю укручення і викручування цих кріпильних елементів при взаємодії з відповідним інструментом. Технічним результатом, що досягається при реалізації винаходу, є висока технологічність монтажу маяка, значна точність його встановлення для вирівнювання поверхні. Реалізація винаходу дозволяє з високою точністю вирівнювати поверхні будь-якого характеру. Конструкція маяка являє собою систему зв'язаних і взаємодіючих між собою перфорованого тіла маяка і кріпильних елементів, за допомогою яких маяк встановлюється з високою точністю і кріпиться до поверхні. Поставлене завдання вирішується за рахунок того, що маяк будівельний включає металеву або полімерну монтажну смугу, виконану з можливістю взаємодії з кріпильними елементами, постачену опорним ребром, площина якого перпендикулярна площині смуги. Відповідно до винаходу, монтажна смуга має суміжно-розташовані надрізи, напрямок яких перпендикулярний її поздовжній осі, при цьому між надрізами виконані консольні фіксатори, кожний з яких оснащений наскрізним отвором і має вигнуту крайку з зовнішньої вільної бічної частини, при цьому суміжні надрізи розташовані на відстані один від одного з можливістю розміщення між ними тіла кріпильного елемента. Для фіксації кріпильного елемента, головка якого з боку різьбової частини має конічну поверхню, суміжне надрізам виконані опуклі упори, осі яких паралельні поздовжній осі маяка. Для підвищення жорсткості конструкції тіла маяка і його опорного ребра, а також забезпечення точності переміщення по ньому вирівнювального інструмента, опорне ребро, в проекції на площину, перпендикулярну його поздовжній осі, виконано чотиригранним, при цьому суміжні грані утворюють між собою гострий кут, а протилежні паралельні між собою і осі монтажної смуги. Заявлений винахід ілюструється схемами, де на Фіг.1 показаний вигляд зверху на фрагмент маяка; на Фіг.2 - розріз по А-А Фіг.1; на Фіг.3 - розріз по Б-Б Фіг.1; на Фіг.4 - розріз по В-В Фіг.1; на Фіг.5 - вигляд зверху на фрагмент маяка з кріпильним елементом; на Фіг.6 - вигляд уздовж осі маяка з розрізом по осі фіксатора. Маяк будівельний містить у собі металеву або полімерну монтажну смугу 1. Переважно уздовж поздовжньої осі монтажної смуги або паралельно їй на тілі маяка виконане опорне ребро 2. Площи 91462 4 на опорного ребра 2 перпендикулярна площині монтажної смуги 1. Монтажна смуга 1 має парно розташовані суміжні надрізи 3, 4 напрямок яких перпендикулярний осі опорного ребра 2. Між надрізами 3, 4 виконані консольні фіксатори 5, кожний з яких має наскрізний отвір 6. Суміжні надрізи 3, 4, розташовані на відстані друг від друга для розміщення між ними тіла кріпильного елемента 7, основа головки 8 якого розташовується на поверхні монтажної смуги 1. Зовнішня вільна бічна частина фіксатора 5 має вигнуту крайку 9. На площині монтажної смуги 1, суміжно надрізам 3, 4 можуть бути виконані опуклі упори 10, осі яких паралельні поздовжньої осі монтажної смуги 1 маяка. Опорне ребро 2 у проекції на площину, яка перпендикулярна поздовжній осі, може бути виконане чотиригранним, при цьому суміжні грані 11, 12 утворюють між собою гострий кут, а протилежні 13, 14 - паралельні між собою і паралельні поздовжній осі маяка (осі монтажної смуги). Будівельний маяк експлуатується в такий спосіб. Маяк встановлюється в тому випадку, коли необхідно за допомогою розчину, що твердіє (штукатурного або шпаклювального), вирівняти поверхню стінки або підлоги споруди, або виконати ці поверхні під певним заданим кутом стосовно горизонтальної площини. Маяк виготовляється з металу або полімеру і являє собою монтажну смугу, товщина і довжина якої визначаються прийнятими технічними умовами виготовлення. Конструкція маяка повинна забезпечувати достатню жорсткість конструкції і зручність її експлуатації. Уздовж поздовжньої осі монтажної смуги, в маяку виконане опорне ребро, площина якого перпендикулярна площини монтажної смуги. Обов'язковою умовою конструкції опорного ребра маяка є те, що його верхня грань повинна бути рівновіддалена від поверхні смуги по всій її довжині. Це забезпечує можливість формування максимально рівної площини при використанні маяка. При виготовленні маяка на тілі смуги виконують парно розташовані надрізи, напрямок яких перпендикулярний осі опорного ребра. Після виконання парних надрізів утворюються фіксатори. Фіксатори являють собою консольно-закріплену пластину, яка залежно від пружних властивостей матеріалу маяка може відгинатися в необхідній ступені. Залежно від прийнятого способу виготовлення маяка, у кожному фіксаторі виконують наскрізний отвір. Цей отвір виконують за допомогою штампа або свердлінням. Відстань між парними надрізами визначають виходячи з конструктивних параметрів металовиробів, якими маяк кріпиться до поверхні. У якості металовиробів можуть застосовуватися самонарізні і звичайні шурупи. Конструктивно ці металовироби і аналогічні їм мають тіло з різьбовою частиною і головку з пазами для розміщення інструмента, за допомогою якого кріпильний елемент вгвинчується у поверхню, що вирівнюється. Для кріплення маяка обов'язковим є застосування 5 кріпильного елемента, в якому діаметр головки перевищує діаметр тіла з різьбовою поверхнею. Виходячи із цього, суміжні нарізи розташовують на відстані друг від друга для розміщення між ними тіла кріпильного елемента, основа головки якого розташовується на поверхні монтажної смуги. Маяк установлюється в тому випадку, коли необхідно за допомогою розчинів, що твердіють, вирівняти поверхню, наприклад, стінку або підлогу споруди, або виконати цю поверхню під певним заданим кутом. Як правило маяки встановлюються паралельно друг щодо друга. Довжина встановлюваних маяків залежить від довжини поверхні, що вирівнюється, а відстань між ними залежить від довжини інструмента, що вирівнює, і прийнятого способу вирівнювання поверхні. Кріплення маяків здійснюється в такий спосіб. Залежно від кількості фіксаторів відбирають аналогічну кількість кріпильних елементів у вигляді звичайних або самонарізних шурупів. Довжина шурупів підбирається виходячи з характеру поверхонь, що вирівнюється, або кута її нахилу. Кріпильні елементи вводять між паралельними вирізами. Тіло кріпильного елемента з різьбою направляють убік поверхні, що вирівнюється, а головку розміщають над монтажною смугою маяка. Для розміщення тіла кріпильного елемента, між вирізами попередньо піднімають фіксатор, який при розміщенні головки кріпильного елемента опускають до рівня верхньої частини його головки. При такому положенні кріпильного елемента, положення головки фіксується. При розміщенні головки враховується її положення щодо наскрізного отвору у фіксаторі. Цей отвір виконують виходячи із двох передумов. Отвір повинен бути співвісним з розташованим під фіксатором кріпильним елементом, при цьому його діаметр повинен забезпечувати доступ інструмента для обертання кріпильного елемента та для фіксації маяка в заданому положенні. Фіксоване положення в тілі маяка кріпильних елементів дозволяє при вгвинчуванні їх змінювати положення маяка по всій його довжині. Довжина вгвинчування кріпильного елемента залежить від параметрів нерівностей поверхні, що вирівнюється, і заданого просторового положення маяка. Різьбова поверхня кріпильного елемента дозволяє з високою точністю горизонтувати положення маяка. Якщо поверхня в яку вкручується кріпильний елемент, має значну міцність, то попередньо у місці вкручування кріпильного елемента висвердлюють отвір, у якому розміщують дерев'яну або полімерну пробку. Після заглиблення на необхідну глибину кріпильних елементів і придания необхідного положення маяку, на поверхню, що вирівнюється, наносять твердіючий штукатурний або шпаклювальний розчин. Нанесення розчину може 91462 6 здійснюватися відразу на всю поверхню, що вирівнюється, або попередньо під площину тіла маяка. Останній варіант нанесення розчину, що твердіє, кращий у тому випадку, коли необхідна жорстка фіксація маяка і можливі його зсуви в процесі вирівнювання поверхні. Після заповнення розчином, що твердіє, простору між маяками, остаточне вирівнювання поверхні здійснюють переміщенням напрямних по опорних ребрах маяка. Чистовий рівень вирівнюваної поверхні, відповідає рівню верхніх ребер маяка. При інтенсивному обертанні кріпильного елемента він може переміщатися назовні із простору утвореного надрізами. Це призводить до ненадійності фіксації маяка і необхідності виконання робіт з повернення елемента, що кріпить, у вихідне положення. Для попередження цього, зовнішню вільну бічну частину фіксатора виконують вигнутою, тобто виконують край фіксатора у вигляді вигнутої звисаючої крайки. Це дозволяє утримувати головку кріпильного елемента у процесі фіксації маяка. При використанні кріпильних елементів, де нижня частина головки виконана у вигляді конуса, необхідно використання додаткових елементів, які попереджують зсув кріпильного елемента у процесі обертання. Для цього на площині монтажної смуги, суміжне надрізам, які утворюють фіксатори, виконують опуклі упори, осі яких паралельні поздовжній осі монтажної смуги маяка. Упори виготовляють у процесі формування тіла маяка при його прокатці або видавлюванням за допомогою преса. Якщо виготовляється маяк, що має значну довжину, необхідно забезпечити жорсткість його конструкції. Ця жорсткість необхідна як у процесі монтажу маяка на місці вирівнювання, так і при заповненні розчином, що твердіє, простору між маяками. Було встановлено, що необхідна жорсткість конструкції маяка може бути досягнута при доданні певної форми опорного ребра. Оптимальним варіантом форми опорного ребра є додання йому чотиригранної форми, де суміжні грані утворюють між собою гострий кут, а протилежні - паралельні між собою і паралельні осі монтажної смуги. Установлена форма опорного ребра може бути виконана в процесі виготовлення маяка прокаткою або видавлюванням на пресі. Дослідно-промислові випробування заявленого пристрою показали його високу функціональність і можливість забезпечення точного встановлення в процесі монтажу на будь-яких горизонтальних поверхнях, а також поверхнях, які мають будь-який нахил стосовно горизонтальної площини. Заявлена конструкція маяка має низьку собівартість виготовлення і вимагає мінімальних трудових витрат на монтаж без застосування додаткових пристосувань і дозволяє одержати вирівняну поверхню при найвищих вимогах до її якості. 7 Комп’ютерна верстка Н. Лиcенко 91462 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
