Пляшка “тамада”

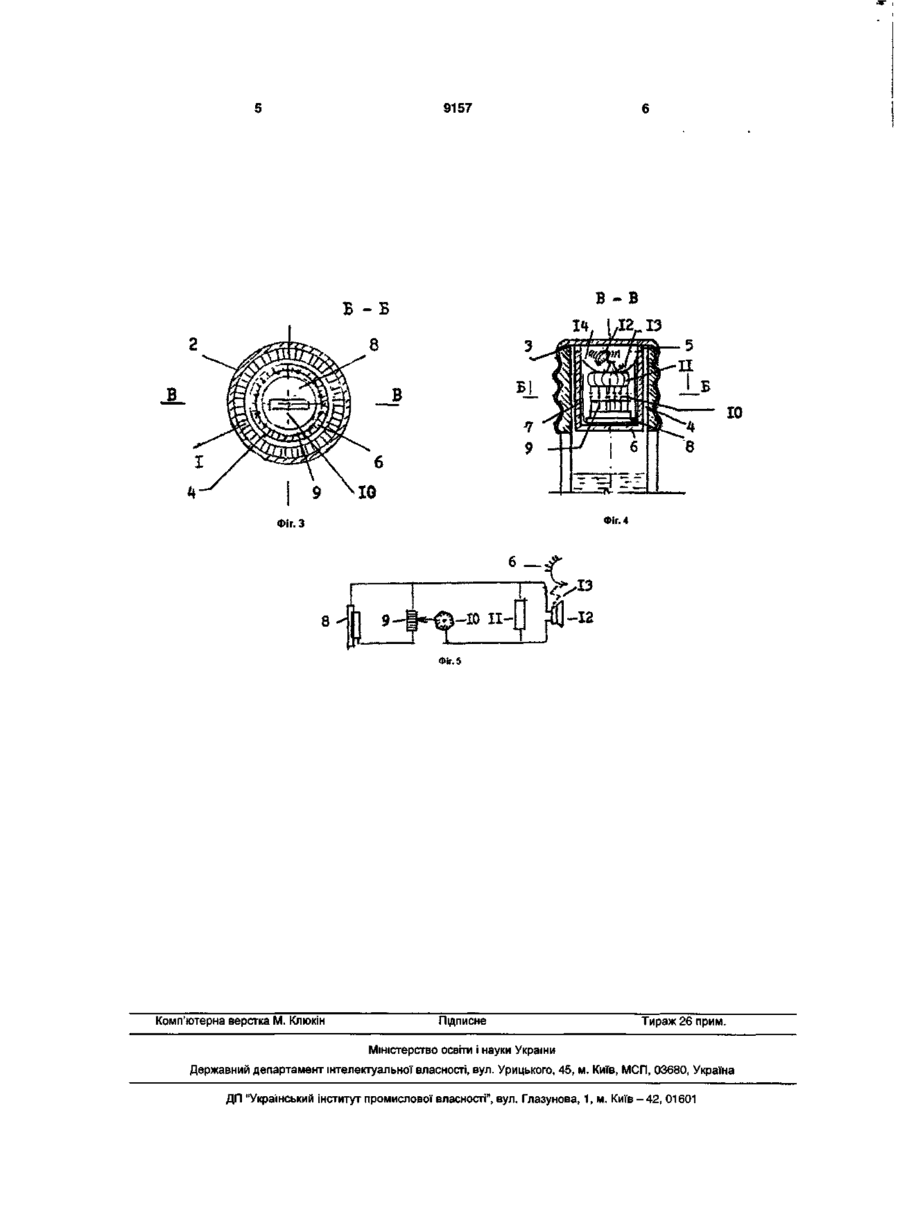

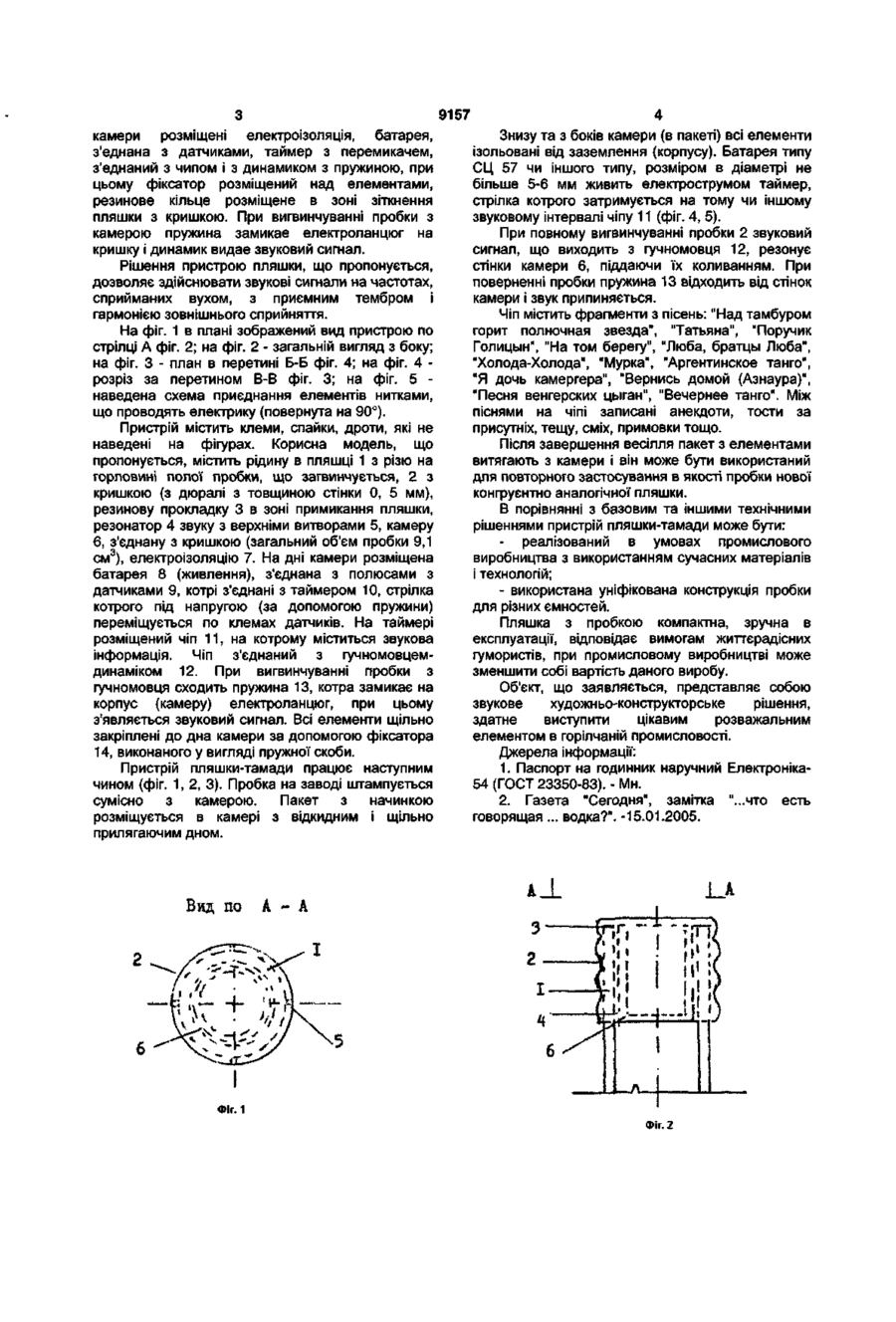

1. Пляшка, що містить порожнисту пробку з кришкою, рідину, динамік, таймер, датчик, чіп, яка відрізняється тим, що вона додатково оснащена циліндричної форми камерою, сполученою з кришкою порожнистої пробки, резонатором звуку, який утворений стінкою, що вібрує, з отворами і щілиною, прокладкою з гуми, фіксатором елементів та електроізоляцією. 2. Пляшка за п. 1, яка відрізняється тим, що по боках і на дні камери розміщена електроізоляція, батарея з'єднана з датчиками, таймер з перемикачем з'єднаний з чіпом і динаміком з пружиною, при цьому фіксатор розміщений над елементами, гумове кільце розміщене в зоні зіткнення пляшки з кришкою. 3. Пляшка за п. 1, яка відрізняється тим, що при вигвинчуванні пробки з камерою пружина замикає електроланцюг на кришку і динамік видає звуковий сигнал. Корисна модель відноситься до області мікроелектроніки і може бути використано в якості пробок при виробництві різних напоїв, в тому числі спиртних. Відомий електронний прилад - годинник наручний Електроніка-54 (ГОСТ 23350-83) - аналог [1]. Годинник містить корпус, динамік (будильник), батарею типу СЦ 57, датчик, циферблат (дисплей), пружину, відкидну кришку, що щільно закривається. Недоліками аналога є те, що він не містить рідинної камери об'ємом не більше 1,5 см , за формою не придатний для закупорювання пляшки, не містить пробки з начинкою. Найбільш близьким є пристрій пляшки, в якій міститься сорокаградусна горілка. "Пляшка, що говорить", містить рідину, пробку, динамік, датчики, таймер, чіп, що говорить, на котрий записана музикальна інформація - прототип [2]. Пляшка "знає" 14 різнотипних тостів, котрі звучать після кожного відкупорювання, тости супроводжуються музикою, жартами, сміхом. Можна почути представлення - "сп'яніння" пляшки, булькання, натякаючи споживачеві, що перерва-то затягнулася. Мікроелектронний пристрій не втрачає голосу і при низьких температурах до 40 С морозу, може скласти компанію під ялинкою на снігу. Коштує така тамада приблизно 1000 російських рублів за півлітрову пляшку. Недоліками пристрою є відсутність камери, резонаторів звуку, звукових решіток, ізоляції. Запис 14 різнотипних тостів невиправдано завищено, швидке розрядження живлення. Внаслідок відсутності камери набір елементів в пристрої не закріплений, не відповідає економічним показникам якості, неможливо використовувати начинку для повторного застосування. В основу корисної моделі пристрою пляшкитамади поставлено завдання: створення музичного режиму, гармонії внутрішнього сприйняття, цілісного інформаційнофункціонально-музичного образу, що забезпечує і піднімає настрій, створює невимушеність, веселить присутніх, вселяє бадьорість та споював компанію. Поставлене завдання в пристрої пляшки тамади, що містить полу пробку з кришкою, рідину, датчик, динамік, таймер, чіп, відповідно до корисної моделі, що вона додатково постачена циліндричної форми камерою, сполученою з кришкою полої пробки, резонатором звуку, який утворений стінкою, що вібрує, з отворами і щілиною, прокладкою з резини, фіксатором елементів та електроізоляцією. По боках на дні ю о> 9157 камери розміщені електроізоляція, батарея, з'єднана з датчиками, таймер з перемикачем, з'єднаний з чипом і з динамиком з пружиною, при цьому фіксатор розміщений над елементами, резинове кільце розміщене в зоні зіткнення пляшки з кришкою. При вигвинчуванні пробки з камерою пружина замикає електроланцюг на кришку і динамик видає звуковий сигнал. Рішення пристрою пляшки, що пропонується, дозволяє здійснювати звукові сигнали на частотах, сприйманих вухом, з приємним тембром і гармонією зовнішнього сприйняття. На фіг. 1 в плані зображений вид пристрою по стрілці А фіг. 2; на фіг. 2 - загальній вигляд з боку; на фіг. З - план в перетині Б-Б фіг. 4; на фіг. 4 розріз за перетином В-В фіг. 3; на фіг. 5 наведена схема приєднання елементів нитками, що проводять електрику (повернута на 90°). Пристрій містить клеми, спайки, дроти, які не наведені на фігурах. Корисна модель, що пропонується, містить рідину в пляшці 1 з різю на горловині полої пробки, що загвинчується, 2 з кришкою (з дюралі з товщиною стінки 0, 5 мм), резинову прокладку 3 в зоні примикання пляшки, резонатор 4 звуку з верхніми витворами 5, камеру 6, з'єднану з кришкою (загальний об'єм пробки 9,1 см3), електроізоляцію 7. На дні камери розміщена батарея 8 (живлення), з'єднана з полюсами з датчиками 9, котрі з'єднані з таймером 10, стрілка котрого під напругою (за допомогою пружини) переміщується по клемах датчиків. На таймері розміщений чіп 11, на котрому міститься звукова інформація. Чіп з'єднаний з гучномовцемдинаміком 12. При вигвинчуванні пробки з гучномовця сходить пружина 13, котра замикає на корпус (камеру) електроланцюг, при цьому з'являється звуковий сигнал. Всі елементи щільно закріплені до дна камери за допомогою фіксатора 14, виконаного у вигляді пружної скоби. Пристрій пляшки-тамади працює наступним чином (фіг. 1, 2, 3). Пробка на заводі штампується сумісно з камерою. Пакет з начинкою розміщується в камері з відкидним і щільно прилягаючим дном. Вид по Знизу та з боків камери (в пакеті) всі елементи ізольовані від заземлення (корпусу). Батарея типу СЦ 57 чи іншого типу, розміром в діаметрі не більше 5-6 мм живить електрострумом таймер, стрілка котрого затримується на тому чи іншому звуковому інтервалі чіпу 11 (фіг. 4, 5). При повному вигвинчуванні пробки 2 звуковий сигнал, що виходить з гучномовця 12, резонує стінки камери 6, піддаючи їх коливанням. При поверненні пробки пружина 13 відходить від стінок камери і звук припиняється. Чіп містить фрагменти з пісень: "Над тамбуром горит полночная звезда", "Татьяна", "Поручик Голицын", "На том берегу", "Люба, братцы Люба", "Холода-Холода", "Мурка", "Аргентинское танго", "Я дочь камергера", "Вернись домой (Азнаура)", "Песня венгерских цыган", "Вечернее танго". Між піснями на чіпі записані анекдоти, тости за присутніх, тещу, сміх, примовки тощо. Після завершення весілля пакет з елементами витягають з камери і він може бути використаний для повторного застосування в якості пробки нової конгруентно аналогічної пляшки. В порівнянні з базовим та іншими технічними рішеннями пристрій пляшки-тамади може бути: реалізований в умовах промислового виробництва з використанням сучасних матеріалів і технологій; - використана уніфікована конструкція пробки для різних ємностей. Пляшка з пробкою компактна, зручна в експлуатації, відповідає вимогам життєрадісних гумористів, при промисловому виробництві може зменшити собі вартість даного виробу. Об'єкт, що заявляється, представляє собою звукове художньо-конструкторське рішення, здатне виступити цікавим розважальним елементом в горілчаній промисловості. Джерела інформації: 1. Паспорт на годинник наручний Електроніка54 (ГОСТ 23350-83). - Мн. 2. Газета "Сегодня", замітка "...что есть говорящая ... водка?". -15.01.2005. А - А Фіг. 1 Фіг. 2 9157 10 10 Фіг. 4 Фіг. З Фіг. 5 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
