Пристрій для розведення країв рани при перев’язці перфорантних вен

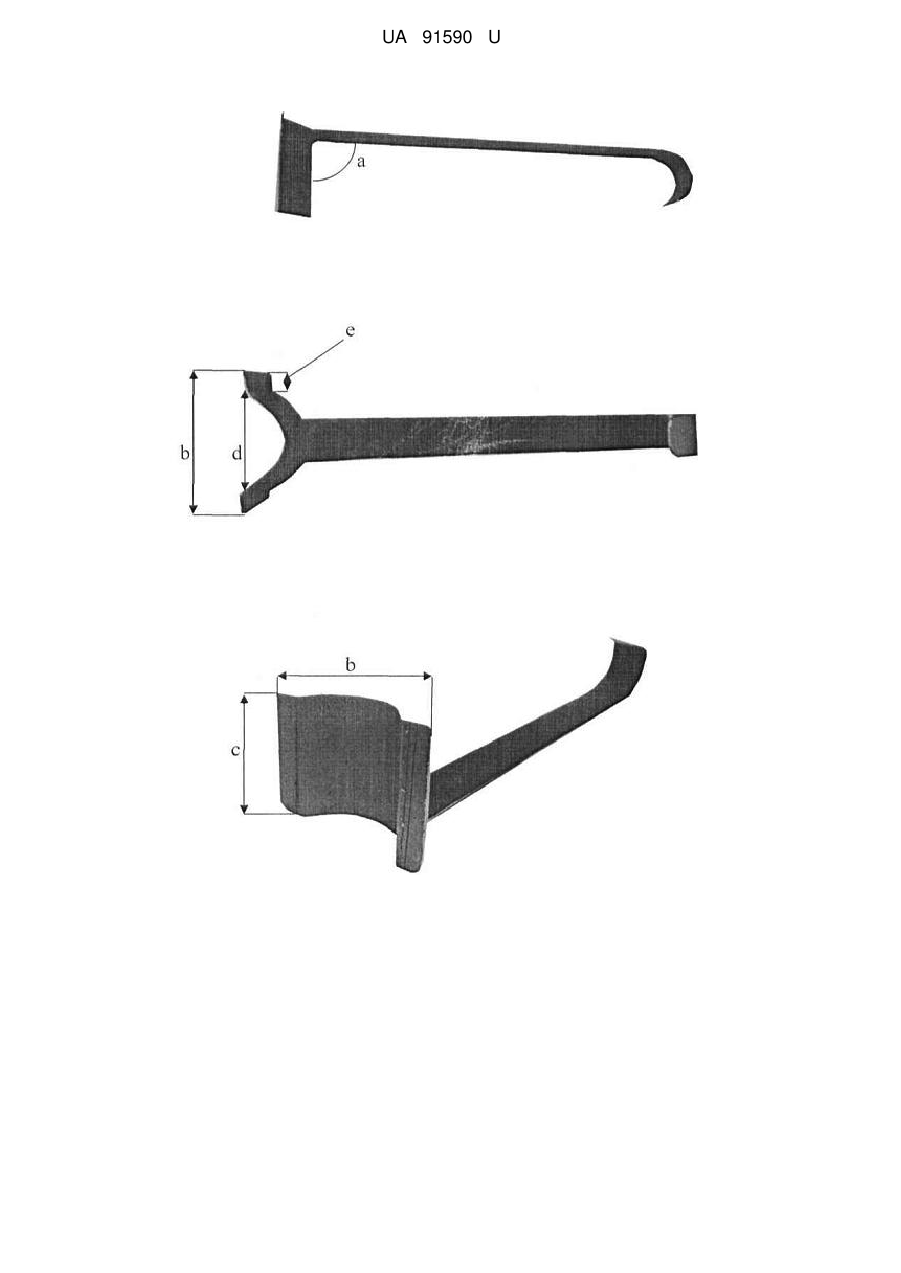

Реферат: Пристрій для розведення країв рани при перев'язці перфорантних вен складається з рукоятки та робочої поверхні. Робоча поверхня пристрою підігнута під кутом 90° до рукоятки, шириною 2,4 см та довжиною 2,0 см має форму циліндра пересіченого вздовж осі діаметром 2,0 см з краями, які відходять від півциліндра по обидва боки, перпендикулярно площині рукоятки шириною 0,2 см та довжиною 2,0 см, що дає можливість для адекватного та малотравматичного перев'язування перфоративних вен. UA 91590 U (12) UA 91590 U UA 91590 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до хірургії, і може бути використана для розведення країв ран при виділенні та перев'язці перфорантних вен для усунення горизонтального венозного рефлюкса у хворих з трофічними виразками венозної етіології нижніх кінцівок та формування естетичного рубця. Відомі технічні засоби для виконання оперативних втручань (Золтан Я. Оперативная техника и условия оптимального заживления ран. - Третье издание на русском языке. Издательство академия наук. Венгрия, 1983, - 175 с.), (Белоусов А.Н. Пластическая, реконструктивная и эстетическая хирургия. - Санкт-Петербург. - издательство «Гиппократ», 1998. - 743 с.). Для розведення країв ран при перев'язці перфорантних вен під час флебектомії у хірургічній практиці найчастіше використовують крючки Фарабефа, зубчасті крючки та хірургічний пінцет. (Семенов Г.М. Современные хирургические инструменты. СПБ. Питер, 2006, 352 с.). Крючок Фарабефа має недоліки: - робоча поверхня крючка рівна, що при розведенні країв рани, особливо у людей з надмірним відкладанням жирової клітковини та целюліту, з ділянок рани не прикритою поверхнею крючка можливий вихід жирової тканини в рану; - при маніпуляціях в рані дисектором, крючком, пінцетом, затискачем, голкою можливе травмування тканин та анатомічних структур неприкритих поверхнею крючка; - робоча поверхня крючка при міні-розтині заважає огляду дна рани; - при надмірному розведенні рани її краї будуть надриватися, що призводитиме до формування в послідуючому «грубого» рубця. Зубаті крючки та хірургічний пінцет має наступні недоліки: - при міні-інвазивних втручаннях дані інструменти використовувати небезпечно так як вони травмують краї рани і призводять до додаткового запалення їх, що не допустимо для формування естетичного рубця; - їх використання не дає повноцінного зорового контакту, тому виділення перфорантних вен є затрудненим; - при використанні даних інструментів можливе травмування тканин, що призведе до капілярної кровотечі з пошкоджених тканин або формування невеликих гематом. Виникає необхідність сформувати невеликий за розміром і оптимальний для маніпуляції розтини тканин з послідуючим формуванням естетичного післяопераційного рубця, що актуальною для сучасної хірургії. В основу корисної моделі поставлена задача створити пристрій, що спростить розведення країв рани та надасть оптимальний та безпечний доступ до перфорантної вени для її перев'язки, при флебектомії, з послідуючим формуванням естетичного рубця. Поставлена задача вирішується за рахунок створення пристрою для розведення країв рани при перев'язці перфорантних вен, що складається з рукоятки та робочої поверхні. Згідно з корисною моделлю робоча поверхня пристрою підігнута під кутом 90° до рукоятки - а, шириною 2,4 см - b, та довжиною 2,0 см – с. Має форму циліндра пересіченого вздовж осі діаметром 2,0 см - d з краями, які відходять від півциліндра по обидва боки, перпендикулярно площині рукоятки шириною 0,2 см - e та довжиною 2,0 см, що дає можливість для адекватного та малотравматичного усунення горизонтального венозного рефлюкса шляхом перев'язки перфорантних вен. Така форма будови пристрою має наступні переваги при розведенні країв рани при перев'язці перфорантних вен та забезпечує позитивний ефект: - робоча поверхня пристрою маючи таку геометричну форму дозволяє ефективно оглядати дно рани при невеликих розтинах тканини; - при заведені в рану двох таких пристроїв в рані утворюється простір обмежений робочими поверхнями, циліндричної форми, що попереджає травматизації навколишніх тканин; - при розведенні країв рани даним пристроєм, простір для маніпуляції збільшується, а можливість потрапляння в рану і заповнення її жировою тканиною залишається мінімальним; - при зміні кута положення робочої частини пристрою, дно рани з перфорантною веною завжди залишається у межах візуального контролю; - простір для маніпуляції на вені завжди чітко визначений і не може бути меншим за циліндр, який утворений робочими частинами пристрою, що являється оптимальним варіантом для правильної та надійної їх перев'язки; - зменшується час виконання маніпуляції. 1 UA 91590 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для розведення країв рани при перев'язці перфорантних вен, що складається з рукоятки та робочої поверхні, який відрізняється тим, що робоча поверхня пристрою підігнута під кутом 90° до рукоятки, шириною 2,4 см та довжиною 2,0 см має форму циліндра пересіченого вздовж осі діаметром 2,0 см з краями, які відходять від півциліндра по обидва боки, перпендикулярно площині рукоятки шириною 0,2 см та довжиною 2,0 см, що дає можливість для адекватного та малотравматичного перев'язування перфоративних вен. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
