Пристрій для центрування стрічки конвеєра

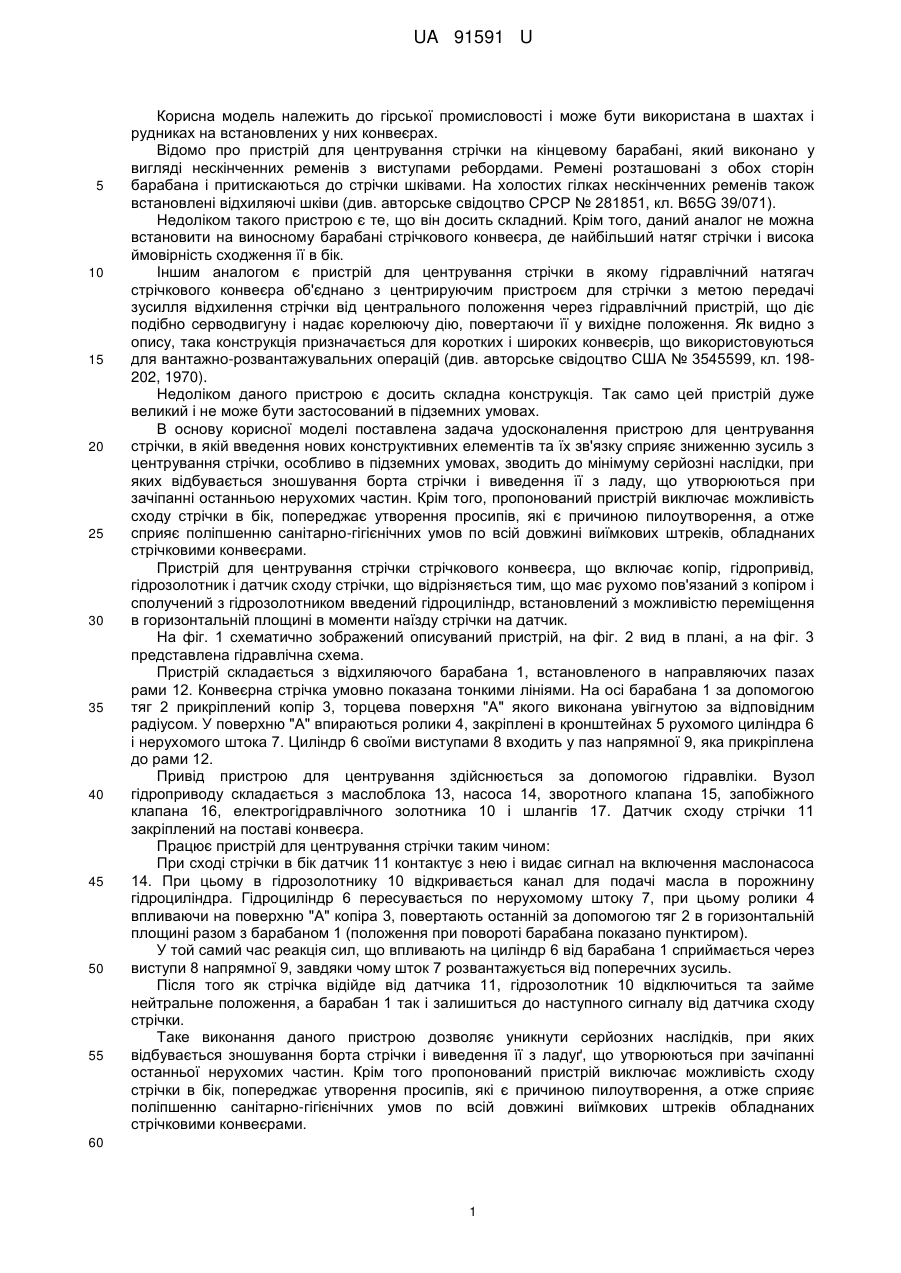

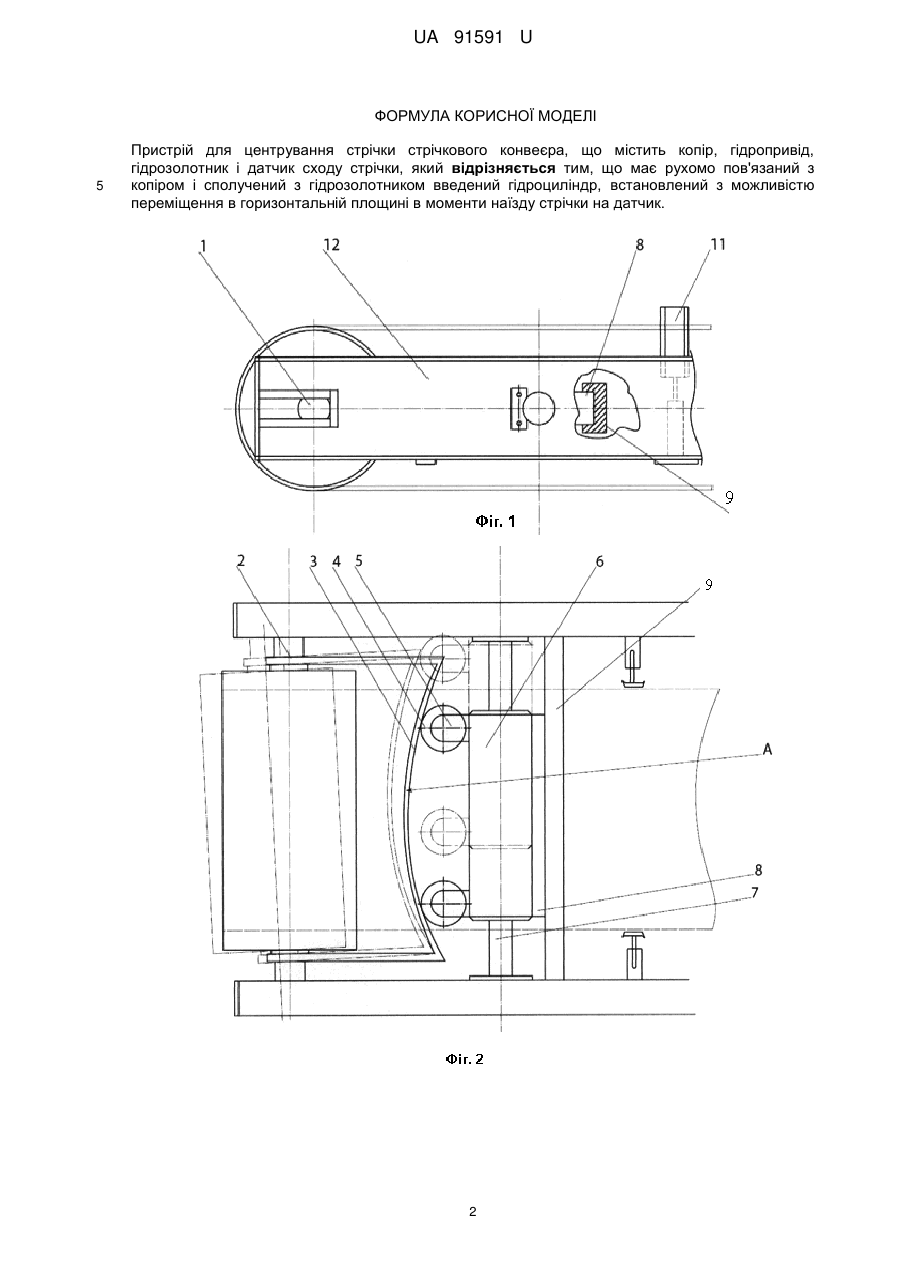

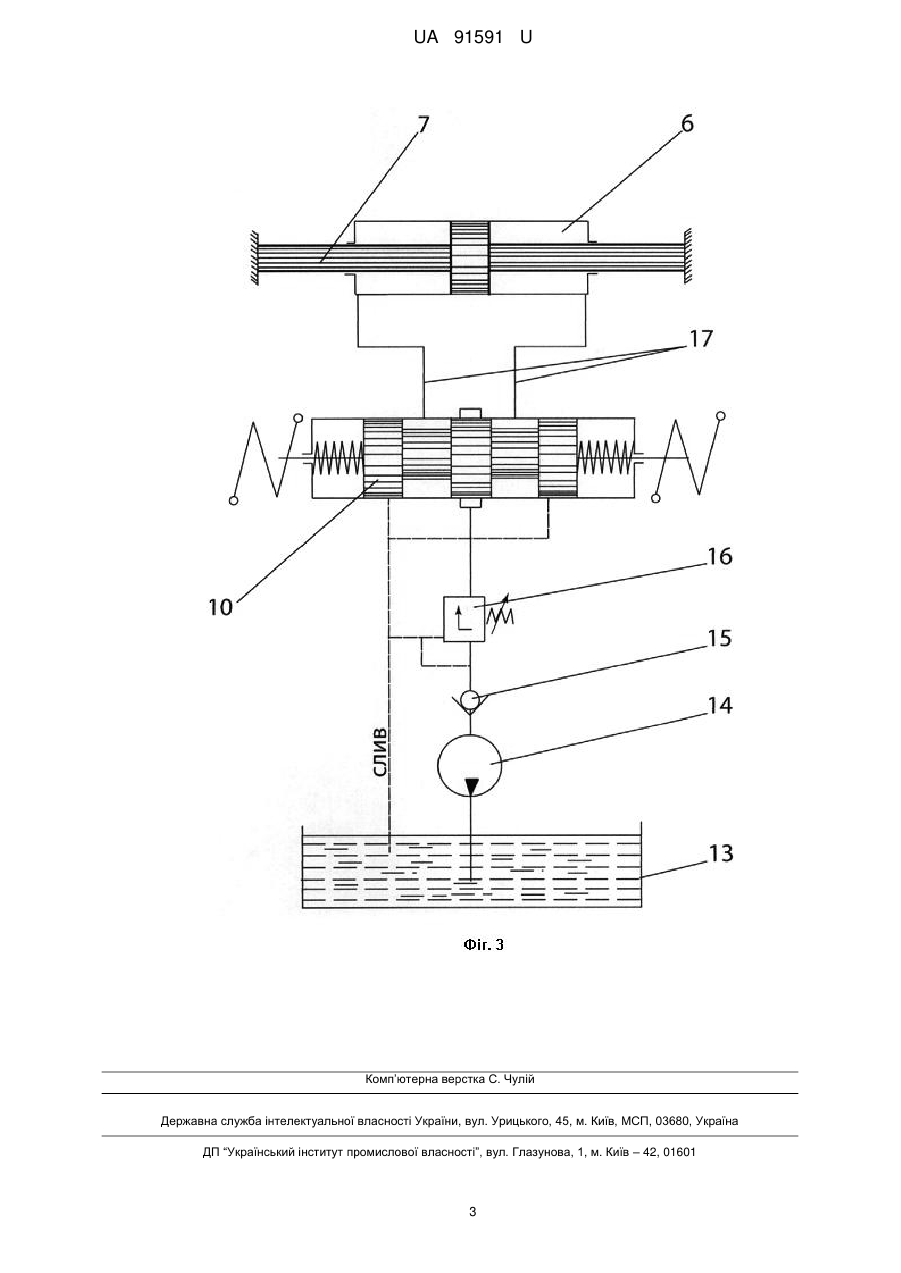

Реферат: UA 91591 U UA 91591 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірської промисловості і може бути використана в шахтах і рудниках на встановлених у них конвеєрах. Відомо про пристрій для центрування стрічки на кінцевому барабані, який виконано у вигляді нескінченних ременів з виступами ребордами. Ремені розташовані з обох сторін барабана і притискаються до стрічки шківами. На холостих гілках нескінченних ременів також встановлені відхиляючі шківи (див. авторське свідоцтво СРСР № 281851, кл. B65G 39/071). Недоліком такого пристрою є те, що він досить складний. Крім того, даний аналог не можна встановити на виносному барабані стрічкового конвеєра, де найбільший натяг стрічки і висока ймовірність сходження її в бік. Іншим аналогом є пристрій для центрування стрічки в якому гідравлічний натягач стрічкового конвеєра об'єднано з центрируючим пристроєм для стрічки з метою передачі зусилля відхилення стрічки від центрального положення через гідравлічний пристрій, що діє подібно серводвигуну і надає корелюючу дію, повертаючи її у вихідне положення. Як видно з опису, така конструкція призначається для коротких і широких конвеєрів, що використовуються для вантажно-розвантажувальних операцій (див. авторське свідоцтво США № 3545599, кл. 198202, 1970). Недоліком даного пристрою є досить складна конструкція. Так само цей пристрій дуже великий і не може бути застосований в підземних умовах. В основу корисної моделі поставлена задача удосконалення пристрою для центрування стрічки, в якій введення нових конструктивних елементів та їх зв'язку сприяє зниженню зусиль з центрування стрічки, особливо в підземних умовах, зводить до мінімуму серйозні наслідки, при яких відбувається зношування борта стрічки і виведення її з ладу, що утворюються при зачіпанні останньою нерухомих частин. Крім того, пропонований пристрій виключає можливість сходу стрічки в бік, попереджає утворення просипів, які є причиною пилоутворення, а отже сприяє поліпшенню санітарно-гігієнічних умов по всій довжині виїмкових штреків, обладнаних стрічковими конвеєрами. Пристрій для центрування стрічки стрічкового конвеєра, що включає копір, гідропривід, гідрозолотник і датчик сходу стрічки, що відрізняється тим, що має рухомо пов'язаний з копіром і сполучений з гідрозолотником введений гідроциліндр, встановлений з можливістю переміщення в горизонтальній площині в моменти наїзду стрічки на датчик. На фіг. 1 схематично зображений описуваний пристрій, на фіг. 2 вид в плані, а на фіг. 3 представлена гідравлічна схема. Пристрій складається з відхиляючого барабана 1, встановленого в направляючих пазах рами 12. Конвеєрна стрічка умовно показана тонкими лініями. На осі барабана 1 за допомогою тяг 2 прикріплений копір 3, торцева поверхня "А" якого виконана увігнутою за відповідним радіусом. У поверхню "А" впираються ролики 4, закріплені в кронштейнах 5 рухомого циліндра 6 і нерухомого штока 7. Циліндр 6 своїми виступами 8 входить у паз напрямної 9, яка прикріплена до рами 12. Привід пристрою для центрування здійснюється за допомогою гідравліки. Вузол гідроприводу складається з маслоблока 13, насоса 14, зворотного клапана 15, запобіжного клапана 16, електрогідравлічного золотника 10 і шлангів 17. Датчик сходу стрічки 11 закріплений на поставі конвеєра. Працює пристрій для центрування стрічки таким чином: При сході стрічки в бік датчик 11 контактує з нею і видає сигнал на включення маслонасоса 14. При цьому в гідрозолотнику 10 відкривається канал для подачі масла в порожнину гідроциліндра. Гідроциліндр 6 пересувається по нерухомому штоку 7, при цьому ролики 4 впливаючи на поверхню "А" копіра 3, повертають останній за допомогою тяг 2 в горизонтальній площині разом з барабаном 1 (положення при повороті барабана показано пунктиром). У той самий час реакція сил, що впливають на циліндр 6 від барабана 1 сприймається через виступи 8 напрямної 9, завдяки чому шток 7 розвантажується від поперечних зусиль. Після того як стрічка відійде від датчика 11, гідрозолотник 10 відключиться та займе нейтральне положення, а барабан 1 так і залишиться до наступного сигналу від датчика сходу стрічки. Таке виконання даного пристрою дозволяє уникнути серйозних наслідків, при яких відбувається зношування борта стрічки і виведення її з ладуґ, що утворюються при зачіпанні останньої нерухомих частин. Крім того пропонований пристрій виключає можливість сходу стрічки в бік, попереджає утворення просипів, які є причиною пилоутворення, а отже сприяє поліпшенню санітарно-гігієнічних умов по всій довжині виїмкових штреків обладнаних стрічковими конвеєрами. 60 1 UA 91591 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для центрування стрічки стрічкового конвеєра, що містить копір, гідропривід, гідрозолотник і датчик сходу стрічки, який відрізняється тим, що має рухомо пов'язаний з копіром і сполучений з гідрозолотником введений гідроциліндр, встановлений з можливістю переміщення в горизонтальній площині в моменти наїзду стрічки на датчик. 2 UA 91591 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
