Пристрій для струминного змішування рідких компонентів

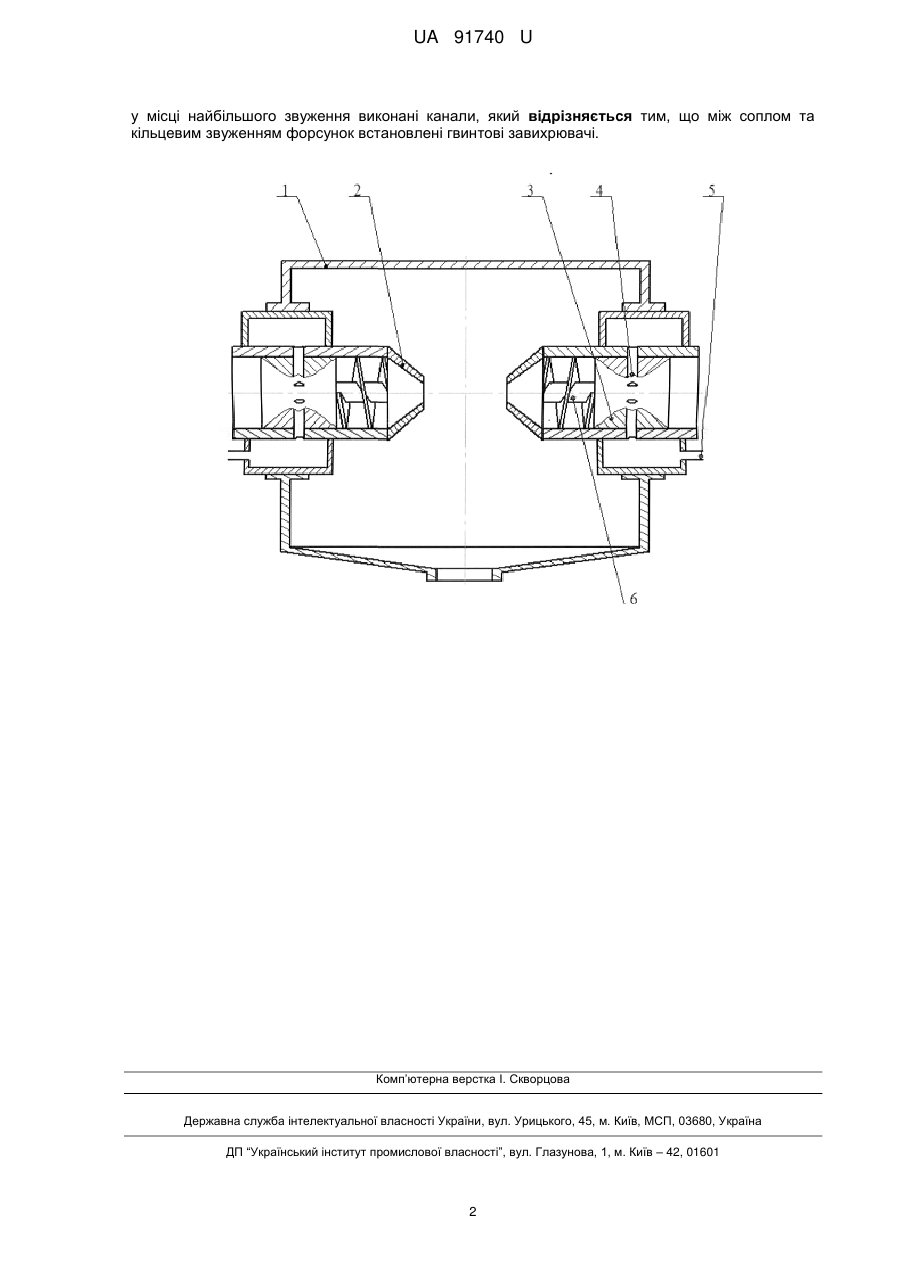

Реферат: UA 91740 U UA 91740 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до конструкції пристроїв, які використовуються для змішування рідких компонентів, і може бути використана в харчовій, переробній, фармацевтичній, хімічній та інших галузях промисловості де використовується змішування рідких компонентів. Відомий пристрій - гідродинамічний змішувач, що містить корпус, який складається з двох співвісних циліндроконічних тіл з осьовими каналами підведення змішуваних рідин, жорстко закріплений циліндричною поверхнею на паралельних фланцях в камері зливу, камеру змішування, яка з'єднана з каналами підведення, камера змішування утворена внутрішньою і зовнішньою зрізаними конічними поверхнями частин корпусу і її вихідний отвір має форму кільцевої щілини [Пат. 2016641 РФ, МПК B01F5/00. Гидродинамический смеситель / Пятков М.В. (РФ); заявитель Акционерное общество "Авиастар". - № 4786991/26; заявл. 09.11.1989; опубл. 30.07.1994, Бюл. № 27.]. Змішування у відомому пристрої відбувається при зіткненні струменів за рахунок турбулізації рідини та кавітації, що виникає у зоні зіткнення. Даний змішувач може працювати за будь-яких високих швидкостей змішуваних потоків, тому забезпечує високу продуктивність перемішування, але пропорція між основною та підмішуваною рідиною повинна бути близька до 1:1, що унеможливлює змішування компонентів, пропорція між якими істотно відрізняється. Вибраним, як прототип, є пристрій для гомогенізації молока, який може бути використаний для змішування рідких компонентів. Пристрій містить корпус, всередині якого співвісно встановлені ідентичні форсунки, у форсунках виконане кільцеве звуження живого перерізу, а у місці найбільшого звуження виконані канали для ежектування вершків. [Пат. 11058 Україна, 7 МКИ А 01 J 11/16. Пристрій для гомогенізації молока / Самойчук К.О., Гвоздев О.В., Ялпачик Ф.Ю. - №200504513; заявл.16.05.2005; опубл. 15.12.2005. Бюл. №12] Недоліком відомого пристрою є високі витрати енергії на створення достатньої для перемішування швидкості струменів і низька якість змішування. В основу корисної моделі поставлено задачу удосконалення пристрою для змішування рідких компонентів шляхом встановлення гвинтових завихрювачів, що дозволяє зменшити енерговитрати на процес змішування, а також підвищити якість змішування рідких компонентів. Поставлена задача вирішується тим, що в пристрої для струминного змішування, що містить корпус, всередині якого співвісно встановлені ідентичні форсунки, у яких виконане кільцеве звуження живого перерізу, а у місці найбільшого звуження виконані канали для ежектування підмішуваного компонента, згідно з корисною моделлю, між соплом та кільцевим звуженням форсунок встановлені гвинтові завихрювачі. Встановлення гвинтових завихрювачів дозволяє здійснити завихрення та турбулізацію потоку змішуваних рідких компонентів для часткового їх змішування до зіткнення струменів, а це зменшує швидкість струменів у момент зіткнення і тиск подачі основного компонента до форсунок, а це, в свою чергу зменшує енерговитрати на процес змішування, а також підвищує рівномірність розподілу підмішуваного компонента в основному компоненті, тобто покращує якість вихідного продукту. Суть корисної моделі пояснюється кресленням, де на кресленні зображено заявлений пристрій для змішування рідких компонентів. Пристрій для змішування містить корпус 1 та співвісно встановлені в ньому ідентичні форсунки 2, всередині яких виконано кільцеве звуження 3, де у місці найбільшого звуження потоку перпендикулярно осі форсунок 2 виконані канали 4 для ежектування підмішуваного компонента у потік основного компонента, куди підмішуваний компонент потрапляє крізь отвори 5. У форсунках 2 встановлені гвинтові завихрювачі 6. Пристрій для змішування працює таким чином: Потік основного компонента під тиском подають у форсунки 2, де, проходячи крізь кільцеве звуження 3, кінетична енергія потоку основного компонента підвищується, а потенційна знижується до створення розрідження, яке досягає максимального значення у місці найбільшого звуження 3 потоку, де крізь виконані канали 4 для ежектування підмішуваного компонента. У потік основного компонента ежектується підмішуваний. При проходженні струменя крізь форсунку 2, в якій встановлено гвинтовий завихрювач 6, відбувається попереднє змішування основного компонента з підмішуваним, а при зіткненні струменів відбувається остаточне змішування рідких компонентів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для струминного змішування рідких компонентів, що містить корпус, всередині якого співвісно встановлені ідентичні форсунки, у яких виконане кільцеве звуження живого перерізу, а 1 UA 91740 U у місці найбільшого звуження виконані канали, який відрізняється тим, що між соплом та кільцевим звуженням форсунок встановлені гвинтові завихрювачі. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
