Елемент “rivet” для захисту поверхонь від абразивного зносу

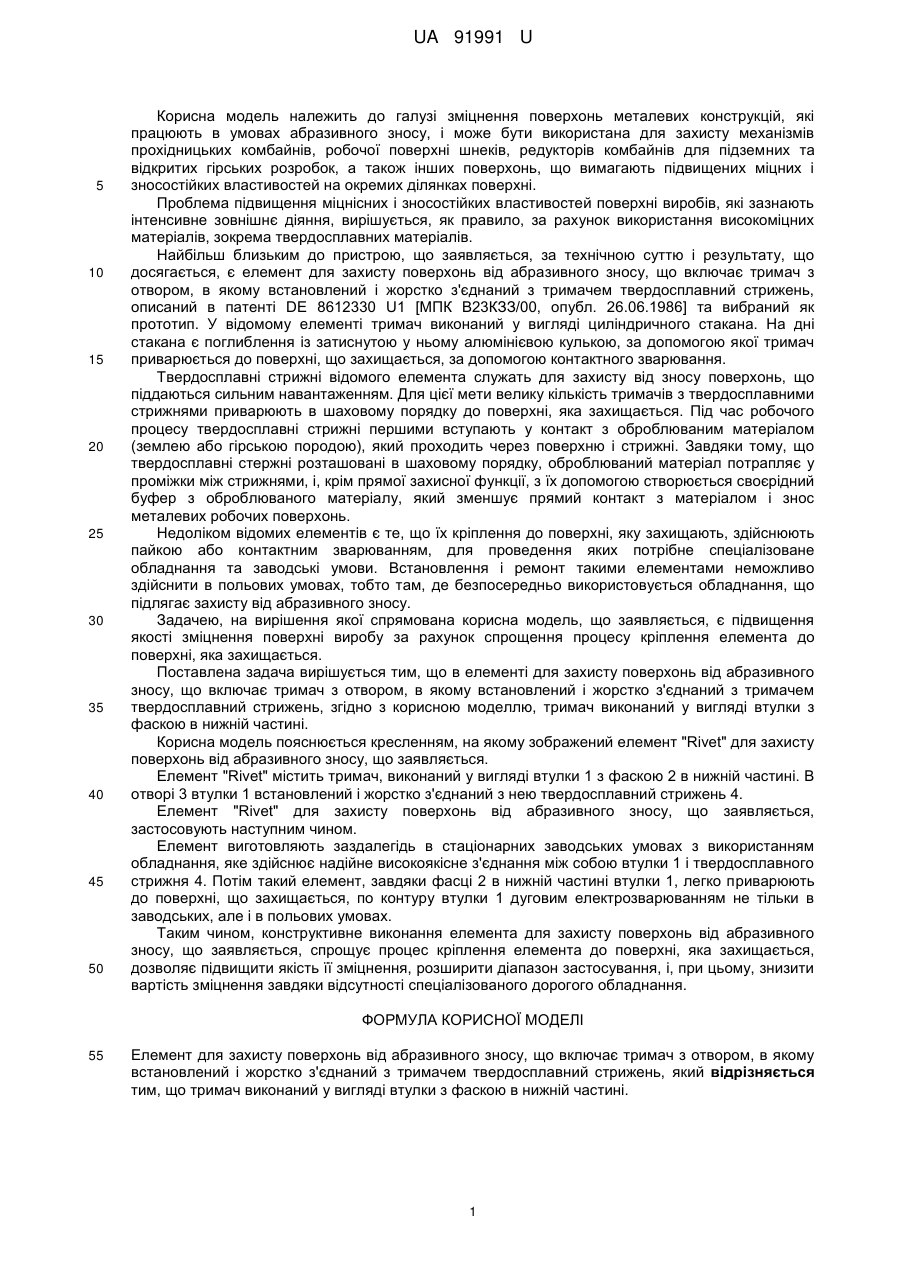

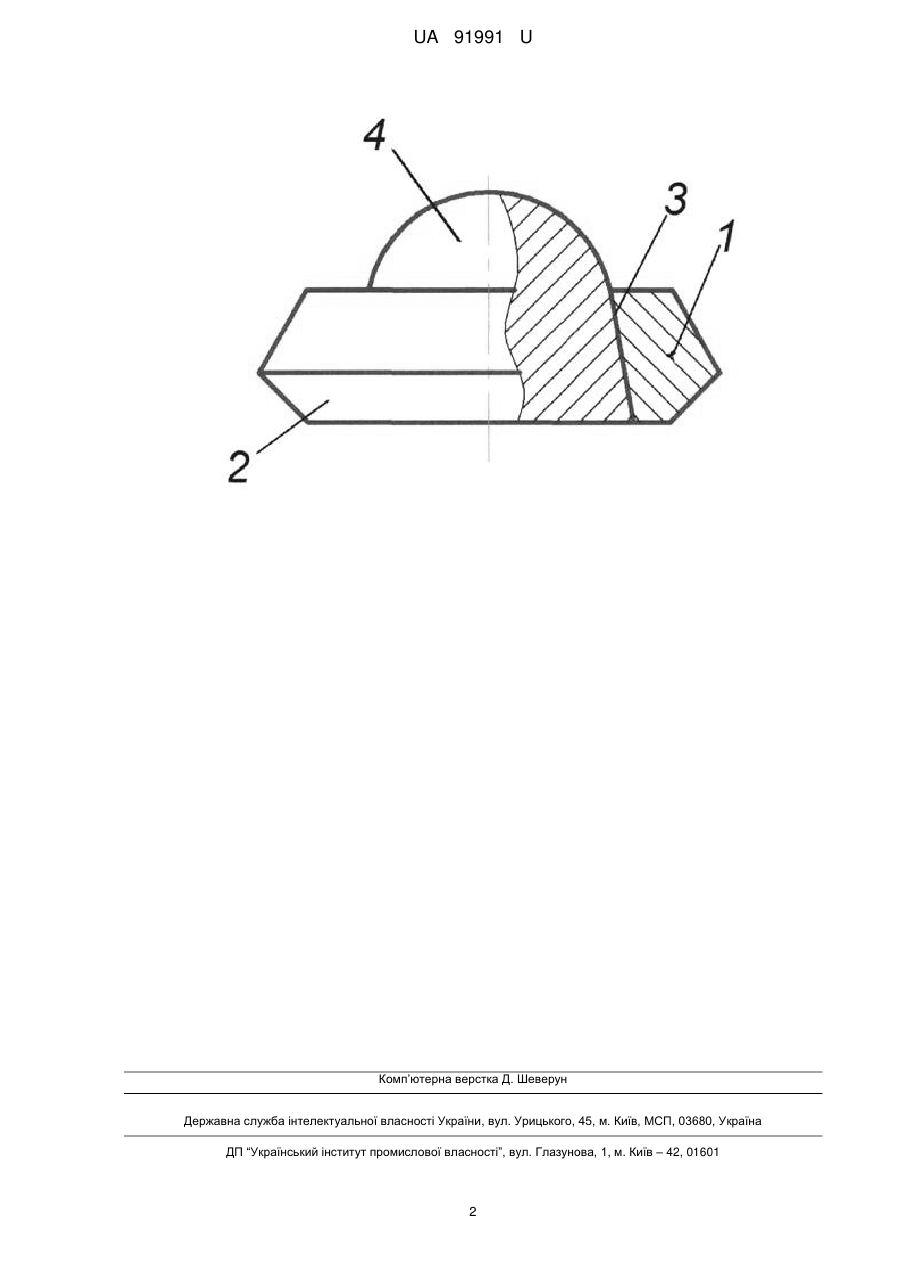

Реферат: UA 91991 U UA 91991 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі зміцнення поверхонь металевих конструкцій, які працюють в умовах абразивного зносу, і може бути використана для захисту механізмів прохідницьких комбайнів, робочої поверхні шнеків, редукторів комбайнів для підземних та відкритих гірських розробок, а також інших поверхонь, що вимагають підвищених міцних і зносостійких властивостей на окремих ділянках поверхні. Проблема підвищення міцнісних і зносостійких властивостей поверхні виробів, які зазнають інтенсивне зовнішнє діяння, вирішується, як правило, за рахунок використання високоміцних матеріалів, зокрема твердосплавних матеріалів. Найбільш близьким до пристрою, що заявляється, за технічною суттю і результату, що досягається, є елемент для захисту поверхонь від абразивного зносу, що включає тримач з отвором, в якому встановлений і жорстко з'єднаний з тримачем твердосплавний стрижень, описаний в патенті DE 8612330 U1 [МПК В23КЗЗ/00, опубл. 26.06.1986] та вибраний як прототип. У відомому елементі тримач виконаний у вигляді циліндричного стакана. На дні стакана є поглиблення із затиснутою у ньому алюмінієвою кулькою, за допомогою якої тримач приварюється до поверхні, що захищається, за допомогою контактного зварювання. Твердосплавні стрижні відомого елемента служать для захисту від зносу поверхонь, що піддаються сильним навантаженням. Для цієї мети велику кількість тримачів з твердосплавними стрижнями приварюють в шаховому порядку до поверхні, яка захищається. Під час робочого процесу твердосплавні стрижні першими вступають у контакт з оброблюваним матеріалом (землею або гірською породою), який проходить через поверхню і стрижні. Завдяки тому, що твердосплавні стержні розташовані в шаховому порядку, оброблюваний матеріал потрапляє у проміжки між стрижнями, і, крім прямої захисної функції, з їх допомогою створюється своєрідний буфер з оброблюваного матеріалу, який зменшує прямий контакт з матеріалом і знос металевих робочих поверхонь. Недоліком відомих елементів є те, що їх кріплення до поверхні, яку захищають, здійснюють пайкою або контактним зварюванням, для проведення яких потрібне спеціалізоване обладнання та заводські умови. Встановлення і ремонт такими елементами неможливо здійснити в польових умовах, тобто там, де безпосередньо використовується обладнання, що підлягає захисту від абразивного зносу. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є підвищення якості зміцнення поверхні виробу за рахунок спрощення процесу кріплення елемента до поверхні, яка захищається. Поставлена задача вирішується тим, що в елементі для захисту поверхонь від абразивного зносу, що включає тримач з отвором, в якому встановлений і жорстко з'єднаний з тримачем твердосплавний стрижень, згідно з корисною моделлю, тримач виконаний у вигляді втулки з фаскою в нижній частині. Корисна модель пояснюється кресленням, на якому зображений елемент "Rivet" для захисту поверхонь від абразивного зносу, що заявляється. Елемент "Rivet" містить тримач, виконаний у вигляді втулки 1 з фаскою 2 в нижній частині. В отворі 3 втулки 1 встановлений і жорстко з'єднаний з нею твердосплавний стрижень 4. Елемент "Rivet" для захисту поверхонь від абразивного зносу, що заявляється, застосовують наступним чином. Елемент виготовляють заздалегідь в стаціонарних заводських умовах з використанням обладнання, яке здійснює надійне високоякісне з'єднання між собою втулки 1 і твердосплавного стрижня 4. Потім такий елемент, завдяки фасці 2 в нижній частині втулки 1, легко приварюють до поверхні, що захищається, по контуру втулки 1 дуговим електрозварюванням не тільки в заводських, але і в польових умовах. Таким чином, конструктивне виконання елемента для захисту поверхонь від абразивного зносу, що заявляється, спрощує процес кріплення елемента до поверхні, яка захищається, дозволяє підвищити якість її зміцнення, розширити діапазон застосування, і, при цьому, знизити вартість зміцнення завдяки відсутності спеціалізованого дорогого обладнання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Елемент для захисту поверхонь від абразивного зносу, що включає тримач з отвором, в якому встановлений і жорстко з'єднаний з тримачем твердосплавний стрижень, який відрізняється тим, що тримач виконаний у вигляді втулки з фаскою в нижній частині. 1 UA 91991 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
