Пристрій для нанесення аромолаків, фарб, клеїв
Номер патенту: 92007
Опубліковано: 25.07.2014
Автори: Гавенко Світлана Федорівна, Петрик Павло Богданович, Проць Орест Іванович, Котмальова Олена Георгієвна
Формула / Реферат
Пристрій для нанесення аромолаків, фарб, клеїв, який має пульверизатор, що складається з сопла і камери змішування, який відрізняється тим, що він має стіл для закріплення відбитка з вирізним шаблоном, на якому міститься регулятор відстані напилення з закріпленим на ньому пульверизатором, камера якого оснащена нагрівальним елементом та повітряним помішувачем, а сопло пульверизатора додатково містить рухомі обмежувачі розпилення.
Текст

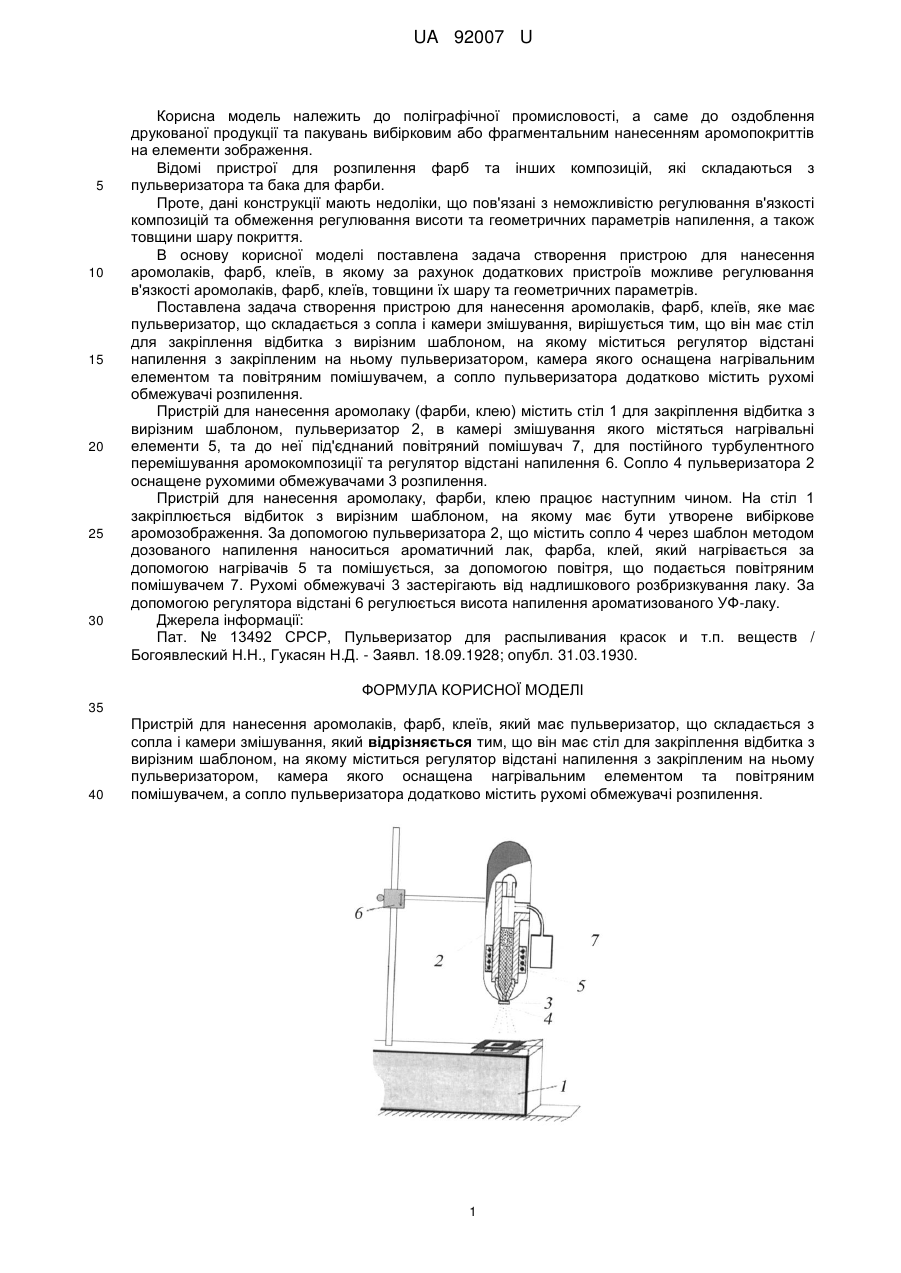

Реферат: UA 92007 U UA 92007 U 5 10 15 20 25 30 Корисна модель належить до поліграфічної промисловості, а саме до оздоблення друкованої продукції та пакувань вибірковим або фрагментальним нанесенням аромопокриттів на елементи зображення. Відомі пристрої для розпилення фарб та інших композицій, які складаються з пульверизатора та бака для фарби. Проте, дані конструкції мають недоліки, що пов'язані з неможливістю регулювання в'язкості композицій та обмеження регулювання висоти та геометричних параметрів напилення, а також товщини шару покриття. В основу корисної моделі поставлена задача створення пристрою для нанесення аромолаків, фарб, клеїв, в якому за рахунок додаткових пристроїв можливе регулювання в'язкості аромолаків, фарб, клеїв, товщини їх шару та геометричних параметрів. Поставлена задача створення пристрою для нанесення аромолаків, фарб, клеїв, яке має пульверизатор, що складається з сопла і камери змішування, вирішується тим, що він має стіл для закріплення відбитка з вирізним шаблоном, на якому міститься регулятор відстані напилення з закріпленим на ньому пульверизатором, камера якого оснащена нагрівальним елементом та повітряним помішувачем, а сопло пульверизатора додатково містить рухомі обмежувачі розпилення. Пристрій для нанесення аромолаку (фарби, клею) містить стіл 1 для закріплення відбитка з вирізним шаблоном, пульверизатор 2, в камері змішування якого містяться нагрівальні елементи 5, та до неї під'єднаний повітряний помішувач 7, для постійного турбулентного перемішування аромокомпозиції та регулятор відстані напилення 6. Сопло 4 пульверизатора 2 оснащене рухомими обмежувачами 3 розпилення. Пристрій для нанесення аромолаку, фарби, клею працює наступним чином. На стіл 1 закріплюється відбиток з вирізним шаблоном, на якому має бути утворене вибіркове аромозображення. За допомогою пульверизатора 2, що містить сопло 4 через шаблон методом дозованого напилення наноситься ароматичний лак, фарба, клей, який нагрівається за допомогою нагрівачів 5 та помішується, за допомогою повітря, що подається повітряним помішувачем 7. Рухомі обмежувачі 3 застерігають від надлишкового розбризкування лаку. За допомогою регулятора відстані 6 регулюється висота напилення ароматизованого УФ-лаку. Джерела інформації: Пат. № 13492 СРСР, Пульверизатор для распыливания красок и т.п. веществ / Богоявлеский Η.Η., Гукасян Н.Д. - Заявл. 18.09.1928; опубл. 31.03.1930. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для нанесення аромолаків, фарб, клеїв, який має пульверизатор, що складається з сопла і камери змішування, який відрізняється тим, що він має стіл для закріплення відбитка з вирізним шаблоном, на якому міститься регулятор відстані напилення з закріпленим на ньому пульверизатором, камера якого оснащена нагрівальним елементом та повітряним помішувачем, а сопло пульверизатора додатково містить рухомі обмежувачі розпилення. 1 UA 92007 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюHavenko Svitlana Fedorivna, Petryk Pavlo Bohdanovych
Автори російськоюГавенко Светлана Федоровна, Петрик Павел Богданович
МПК / Мітки
МПК: B05B 13/00
Мітки: аромолаків, нанесення, клеїв, пристрій, фарб
