Гравітаційна геліосистема

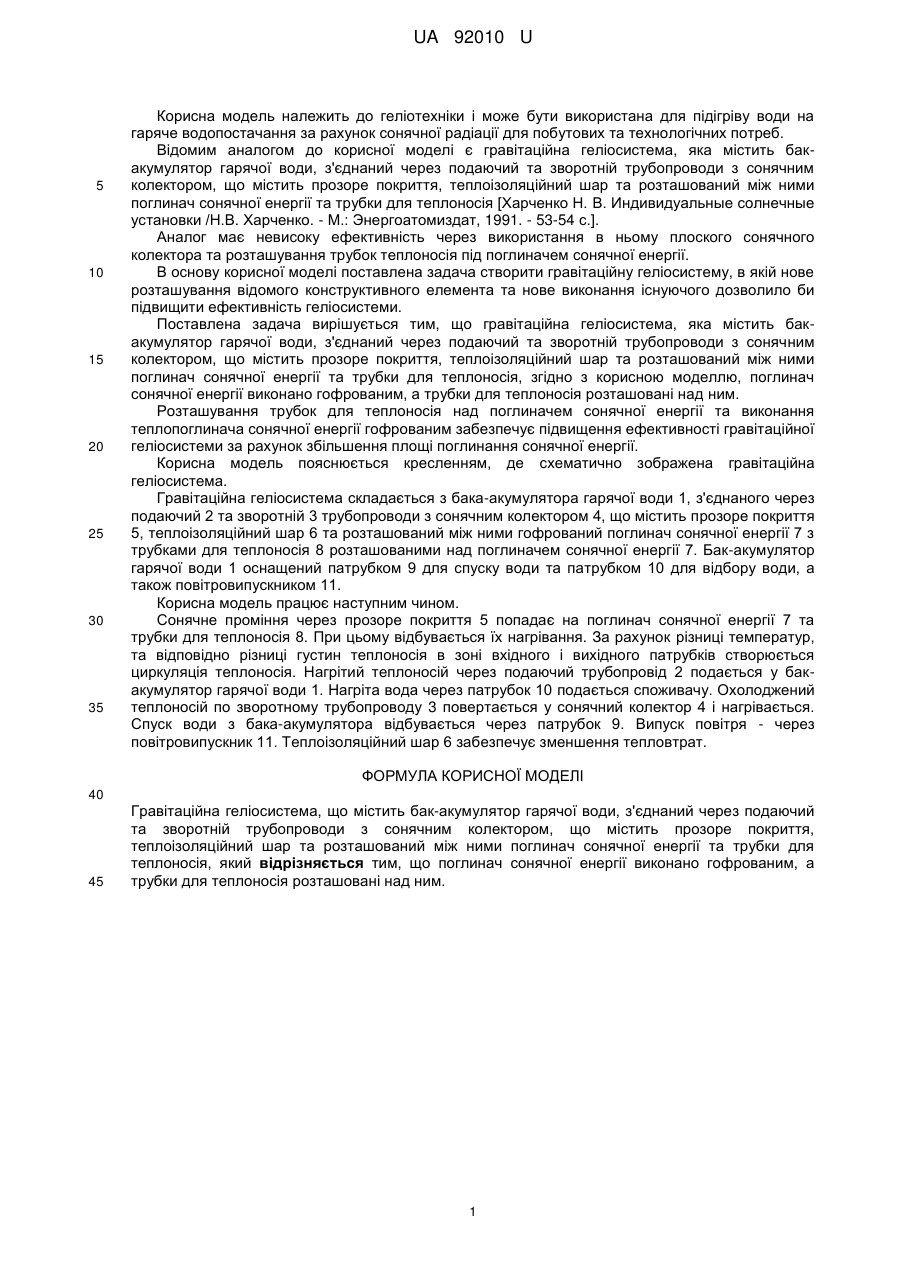

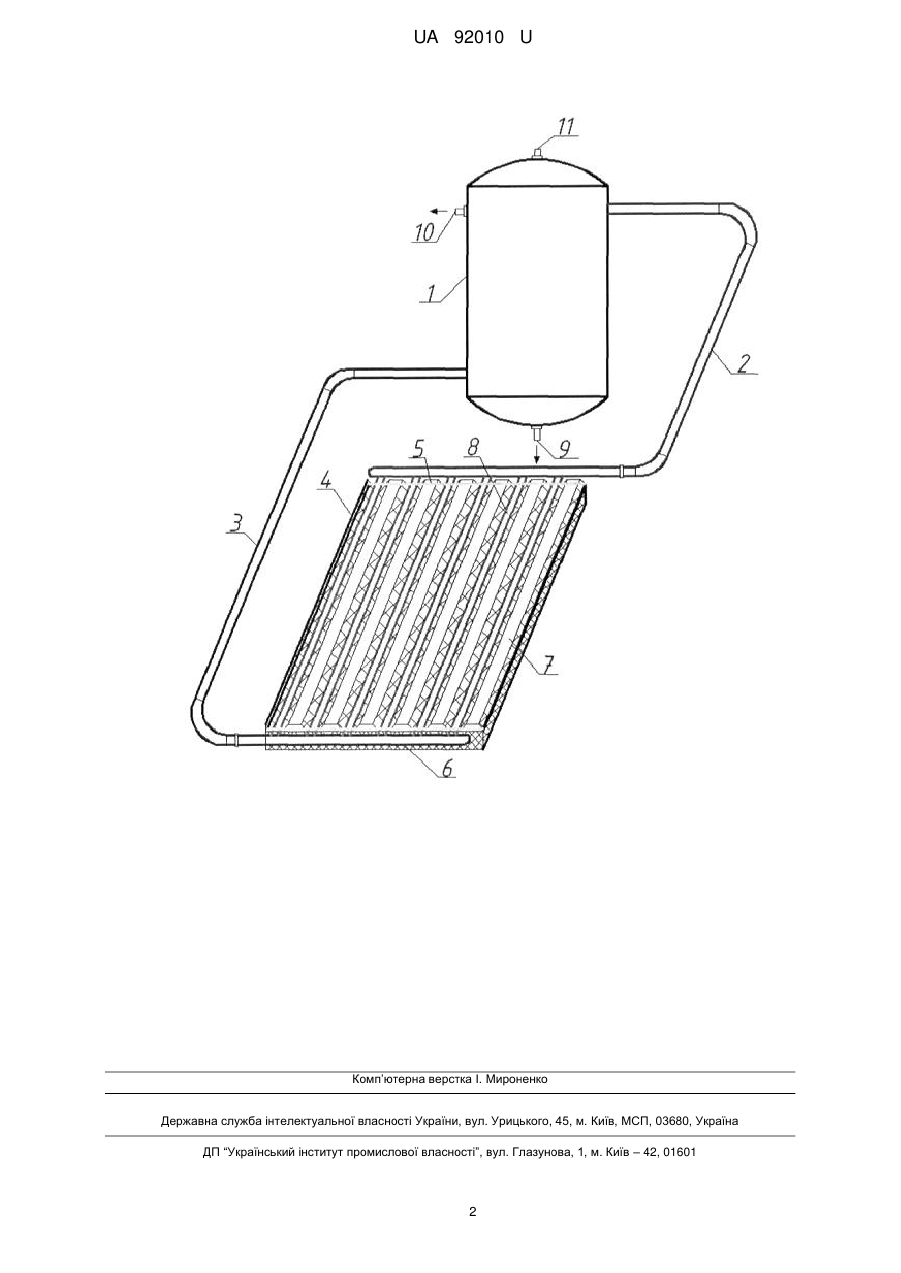

Реферат: Гравітаційна геліосистема містить бак-акумулятор гарячої води, з'єднаний через подаючий та зворотній трубопроводи з сонячним колектором із прозорим покриттям, теплоізоляційний шар та розташований між ними поглинач сонячної енергії та трубки для теплоносія. Поглинач сонячної енергії виконано гофрованим, трубки для теплоносія розташовані над ним. UA 92010 U (54) ГРАВІТАЦІЙНА ГЕЛІОСИСТЕМА UA 92010 U UA 92010 U 5 10 15 20 25 30 35 Корисна модель належить до геліотехніки і може бути використана для підігріву води на гаряче водопостачання за рахунок сонячної радіації для побутових та технологічних потреб. Відомим аналогом до корисної моделі є гравітаційна геліосистема, яка містить бакакумулятор гарячої води, з'єднаний через подаючий та зворотній трубопроводи з сонячним колектором, що містить прозоре покриття, теплоізоляційний шар та розташований між ними поглинач сонячної енергії та трубки для теплоносія [Харченко Н. В. Индивидуальные солнечные установки /Н.В. Харченко. - М.: Энергоатомиздат, 1991. - 53-54 с.]. Аналог має невисоку ефективність через використання в ньому плоского сонячного колектора та розташування трубок теплоносія під поглиначем сонячної енергії. В основу корисної моделі поставлена задача створити гравітаційну геліосистему, в якій нове розташування відомого конструктивного елемента та нове виконання існуючого дозволило би підвищити ефективність геліосистеми. Поставлена задача вирішується тим, що гравітаційна геліосистема, яка містить бакакумулятор гарячої води, з'єднаний через подаючий та зворотній трубопроводи з сонячним колектором, що містить прозоре покриття, теплоізоляційний шар та розташований між ними поглинач сонячної енергії та трубки для теплоносія, згідно з корисною моделлю, поглинач сонячної енергії виконано гофрованим, а трубки для теплоносія розташовані над ним. Розташування трубок для теплоносія над поглиначем сонячної енергії та виконання теплопоглинача сонячної енергії гофрованим забезпечує підвищення ефективності гравітаційної геліосистеми за рахунок збільшення площі поглинання сонячної енергії. Корисна модель пояснюється кресленням, де схематично зображена гравітаційна геліосистема. Гравітаційна геліосистема складається з бака-акумулятора гарячої води 1, з'єднаного через подаючий 2 та зворотній 3 трубопроводи з сонячним колектором 4, що містить прозоре покриття 5, теплоізоляційний шар 6 та розташований між ними гофрований поглинач сонячної енергії 7 з трубками для теплоносія 8 розташованими над поглиначем сонячної енергії 7. Бак-акумулятор гарячої води 1 оснащений патрубком 9 для спуску води та патрубком 10 для відбору води, а також повітровипускником 11. Корисна модель працює наступним чином. Сонячне проміння через прозоре покриття 5 попадає на поглинач сонячної енергії 7 та трубки для теплоносія 8. При цьому відбувається їх нагрівання. За рахунок різниці температур, та відповідно різниці густин теплоносія в зоні вхідного і вихідного патрубків створюється циркуляція теплоносія. Нагрітий теплоносій через подаючий трубопровід 2 подається у бакакумулятор гарячої води 1. Нагріта вода через патрубок 10 подається споживачу. Охолоджений теплоносій по зворотному трубопроводу 3 повертається у сонячний колектор 4 і нагрівається. Спуск води з бака-акумулятора відбувається через патрубок 9. Випуск повітря - через повітровипускник 11. Теплоізоляційний шар 6 забезпечує зменшення тепловтрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Гравітаційна геліосистема, що містить бак-акумулятор гарячої води, з'єднаний через подаючий та зворотній трубопроводи з сонячним колектором, що містить прозоре покриття, теплоізоляційний шар та розташований між ними поглинач сонячної енергії та трубки для теплоносія, який відрізняється тим, що поглинач сонячної енергії виконано гофрованим, а трубки для теплоносія розташовані над ним. 1 UA 92010 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
