Спосіб оцінки структурного стану кісткової тканини нижньої щелепи по ортопантомограмах

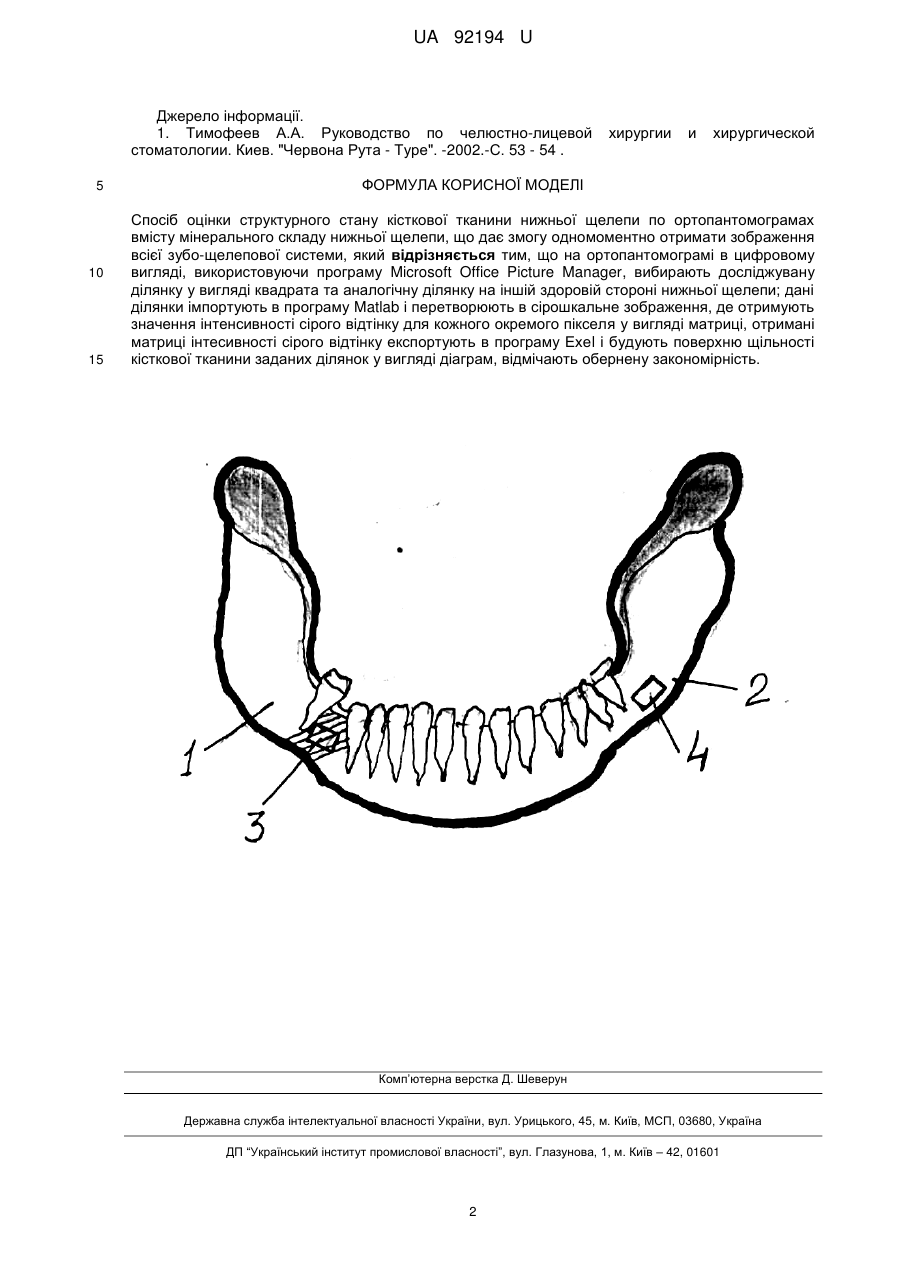

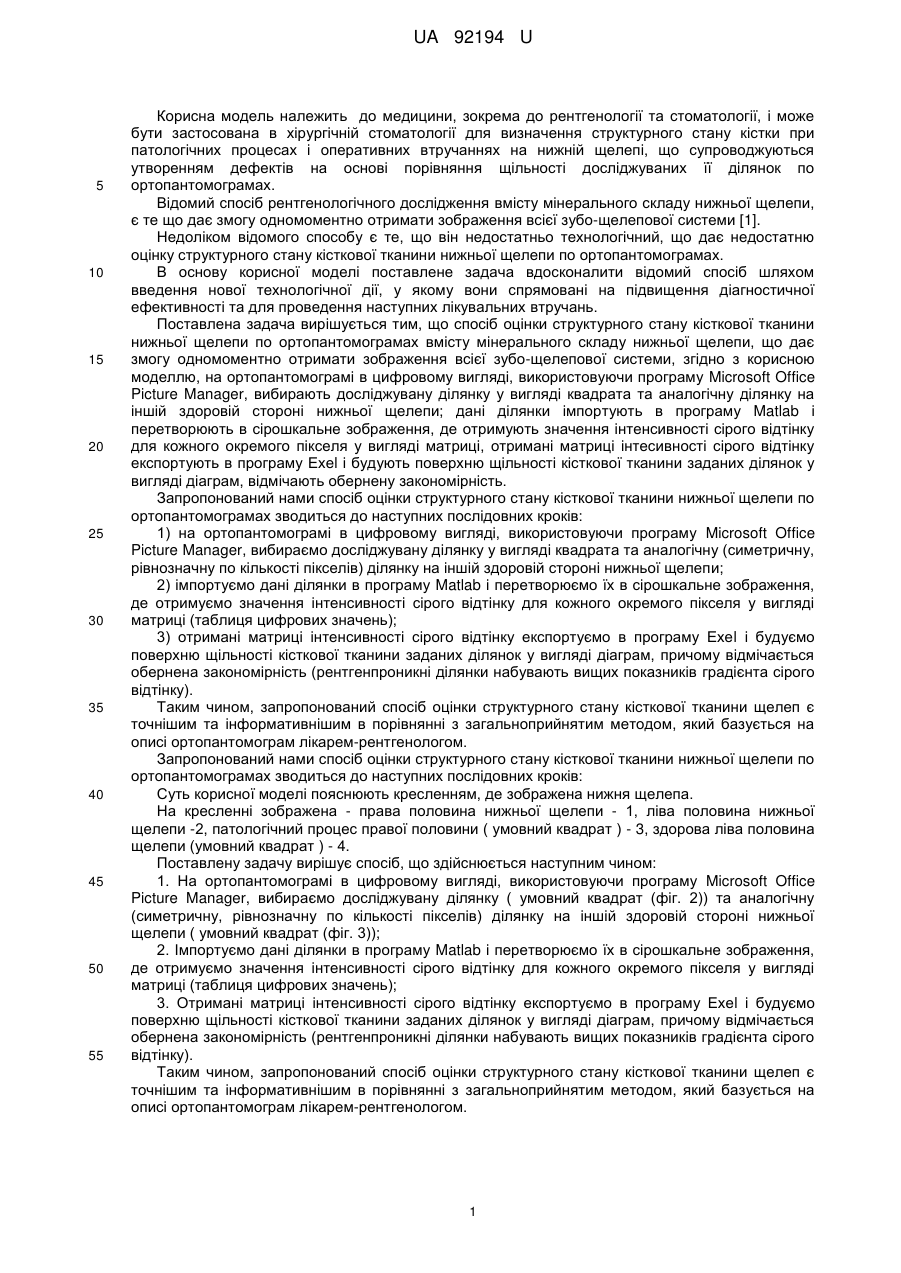

Реферат: Спосіб оцінки структурного стану кісткової тканини нижньої щелепи по ортопантомограмах вмісту мінерального складу нижньої щелепи, що дає змогу одномоментно отримати зображення всієї зубо-щелепової системи. На ортопантомограмі в цифровому вигляді, використовуючи програму Microsoft Office Picture Manager, вибирають досліджувану ділянку у вигляді квадрата та аналогічну ділянку на іншій здоровій стороні нижньої щелепи; дані ділянки імпортують в програму Matlab і перетворюють в сірошкальне зображення, де отримують значення інтенсивності сірого відтінку для кожного окремого пікселя у вигляді матриці. Отримані матриці інтесивності сірого відтінку експортують в програму Ехеl і будують поверхню щільності кісткової тканини заданих ділянок у вигляді діаграм, відмічають обернену закономірність. UA 92194 U (54) СПОСІБ ОЦІНКИ СТРУКТУРНОГО СТАНУ КІСТКОВОЇ ТКАНИНИ НИЖНЬОЇ ЩЕЛЕПИ ПО ОРТОПАНТОМОГРАМАХ UA 92194 U UA 92194 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до рентгенології та стоматології, і може бути застосована в хірургічній стоматології для визначення структурного стану кістки при патологічних процесах і оперативних втручаннях на нижній щелепі, що супроводжуються утворенням дефектів на основі порівняння щільності досліджуваних її ділянок по ортопантомограмах. Відомий спосіб рентгенологічного дослідження вмісту мінерального складу нижньої щелепи, є те що дає змогу одномоментно отримати зображення всієї зубо-щелепової системи [1]. Недоліком відомого способу є те, що він недостатньо технологічний, що дає недостатню оцінку структурного стану кісткової тканини нижньої щелепи по ортопантомограмах. В основу корисної моделі поставлене задача вдосконалити відомий спосіб шляхом введення нової технологічної дії, у якому вони спрямовані на підвищення діагностичної ефективності та для проведення наступних лікувальних втручань. Поставлена задача вирішується тим, що спосіб оцінки структурного стану кісткової тканини нижньої щелепи по ортопантомограмах вмісту мінерального складу нижньої щелепи, що дає змогу одномоментно отримати зображення всієї зубо-щелепової системи, згідно з корисною моделлю, на ортопантомограмі в цифровому вигляді, використовуючи програму Microsoft Office Picture Manager, вибирають досліджувану ділянку у вигляді квадрата та аналогічну ділянку на іншій здоровій стороні нижньої щелепи; дані ділянки імпортують в програму Matlab і перетворюють в сірошкальне зображення, де отримують значення інтенсивності сірого відтінку для кожного окремого пікселя у вигляді матриці, отримані матриці інтесивності сірого відтінку експортують в програму Ехеl і будують поверхню щільності кісткової тканини заданих ділянок у вигляді діаграм, відмічають обернену закономірність. Запропонований нами спосіб оцінки структурного стану кісткової тканини нижньої щелепи по ортопантомограмах зводиться до наступних послідовних кроків: 1) на ортопантомограмі в цифровому вигляді, використовуючи програму Microsoft Office Picture Manager, вибираємо досліджувану ділянку у вигляді квадрата та аналогічну (симетричну, рівнозначну по кількості пікселів) ділянку на іншій здоровій стороні нижньої щелепи; 2) імпортуємо дані ділянки в програму Matlab і перетворюємо їх в сірошкальне зображення, де отримуємо значення інтенсивності сірого відтінку для кожного окремого пікселя у вигляді матриці (таблиця цифрових значень); 3) отримані матриці інтенсивності сірого відтінку експортуємо в програму Ехеl і будуємо поверхню щільності кісткової тканини заданих ділянок у вигляді діаграм, причому відмічається обернена закономірність (рентгенпроникні ділянки набувають вищих показників градієнта сірого відтінку). Таким чином, запропонований спосіб оцінки структурного стану кісткової тканини щелеп є точнішим та інформативнішим в порівнянні з загальноприйнятим методом, який базується на описі ортопантомограм лікарем-рентгенологом. Запропонований нами спосіб оцінки структурного стану кісткової тканини нижньої щелепи по ортопантомограмах зводиться до наступних послідовних кроків: Суть корисної моделі пояснюють кресленням, де зображена нижня щелепа. На кресленні зображена - права половина нижньої щелепи - 1, ліва половина нижньої щелепи -2, патологічний процес правої половини ( умовний квадрат ) - 3, здорова ліва половина щелепи (умовний квадрат ) - 4. Поставлену задачу вирішує спосіб, що здійснюється наступним чином: 1. На ортопантомограмі в цифровому вигляді, використовуючи програму Microsoft Office Picture Manager, вибираємо досліджувану ділянку ( умовний квадрат (фіг. 2)) та аналогічну (симетричну, рівнозначну по кількості пікселів) ділянку на іншій здоровій стороні нижньої щелепи ( умовний квадрат (фіг. 3)); 2. Імпортуємо дані ділянки в програму Matlab і перетворюємо їх в сірошкальне зображення, де отримуємо значення інтенсивності сірого відтінку для кожного окремого пікселя у вигляді матриці (таблиця цифрових значень); 3. Отримані матриці інтенсивності сірого відтінку експортуємо в програму Ехеl і будуємо поверхню щільності кісткової тканини заданих ділянок у вигляді діаграм, причому відмічається обернена закономірність (рентгенпроникні ділянки набувають вищих показників градієнта сірого відтінку). Таким чином, запропонований спосіб оцінки структурного стану кісткової тканини щелеп є точнішим та інформативнішим в порівнянні з загальноприйнятим методом, який базується на описі ортопантомограм лікарем-рентгенологом. 1 UA 92194 U Джерело інформації. 1. Тимофеев А.А. Руководство по челюстно-лицевой стоматологии. Киев. "Червона Рута - Туре". -2002.-С. 53 - 54 . 5 10 15 хирургии и хирургической ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб оцінки структурного стану кісткової тканини нижньої щелепи по ортопантомограмах вмісту мінерального складу нижньої щелепи, що дає змогу одномоментно отримати зображення всієї зубо-щелепової системи, який відрізняється тим, що на ортопантомограмі в цифровому вигляді, використовуючи програму Microsoft Office Picture Manager, вибирають досліджувану ділянку у вигляді квадрата та аналогічну ділянку на іншій здоровій стороні нижньої щелепи; дані ділянки імпортують в програму Matlab і перетворюють в сірошкальне зображення, де отримують значення інтенсивності сірого відтінку для кожного окремого пікселя у вигляді матриці, отримані матриці інтесивності сірого відтінку експортують в програму Ехеl і будують поверхню щільності кісткової тканини заданих ділянок у вигляді діаграм, відмічають обернену закономірність. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
