Двоциліндровий насос

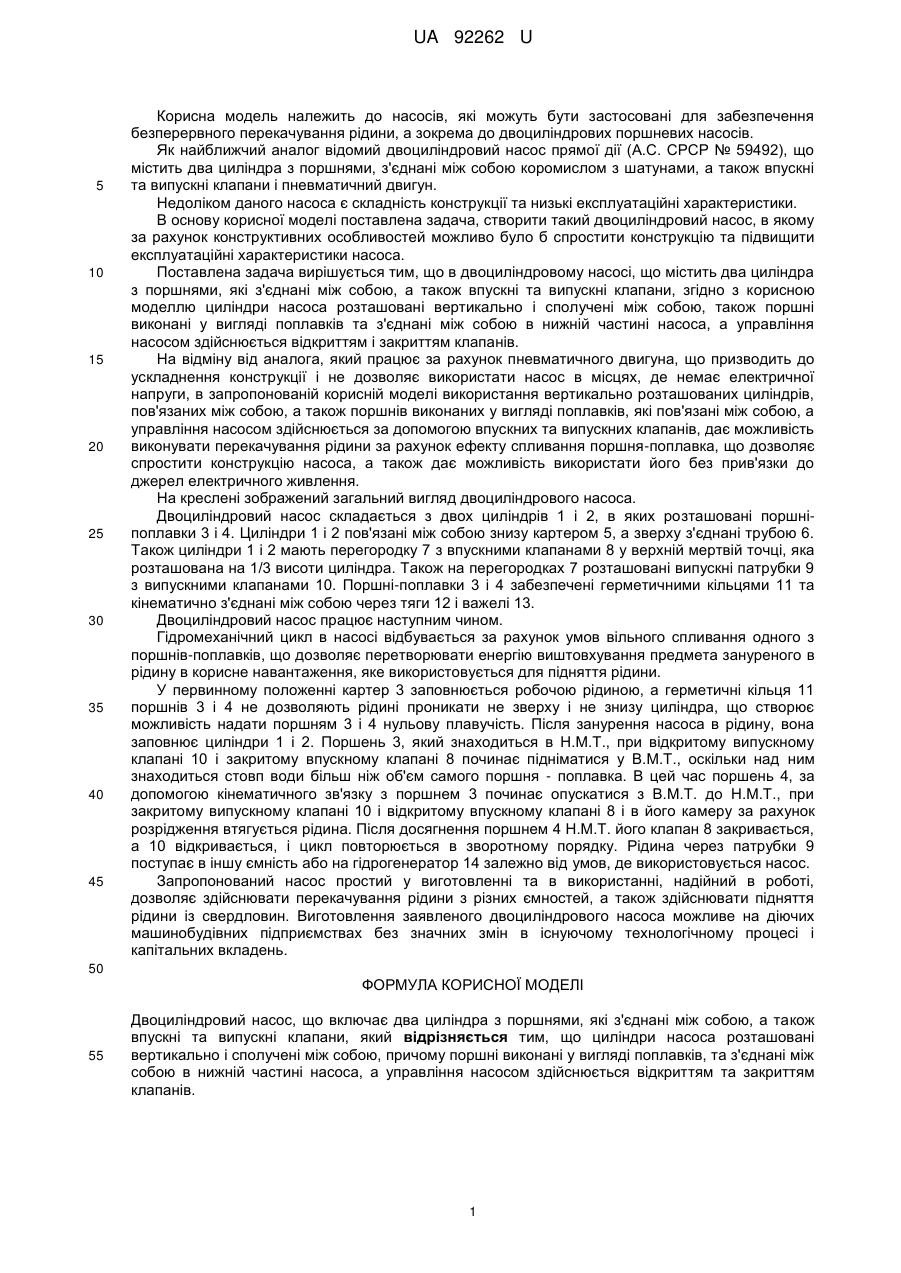

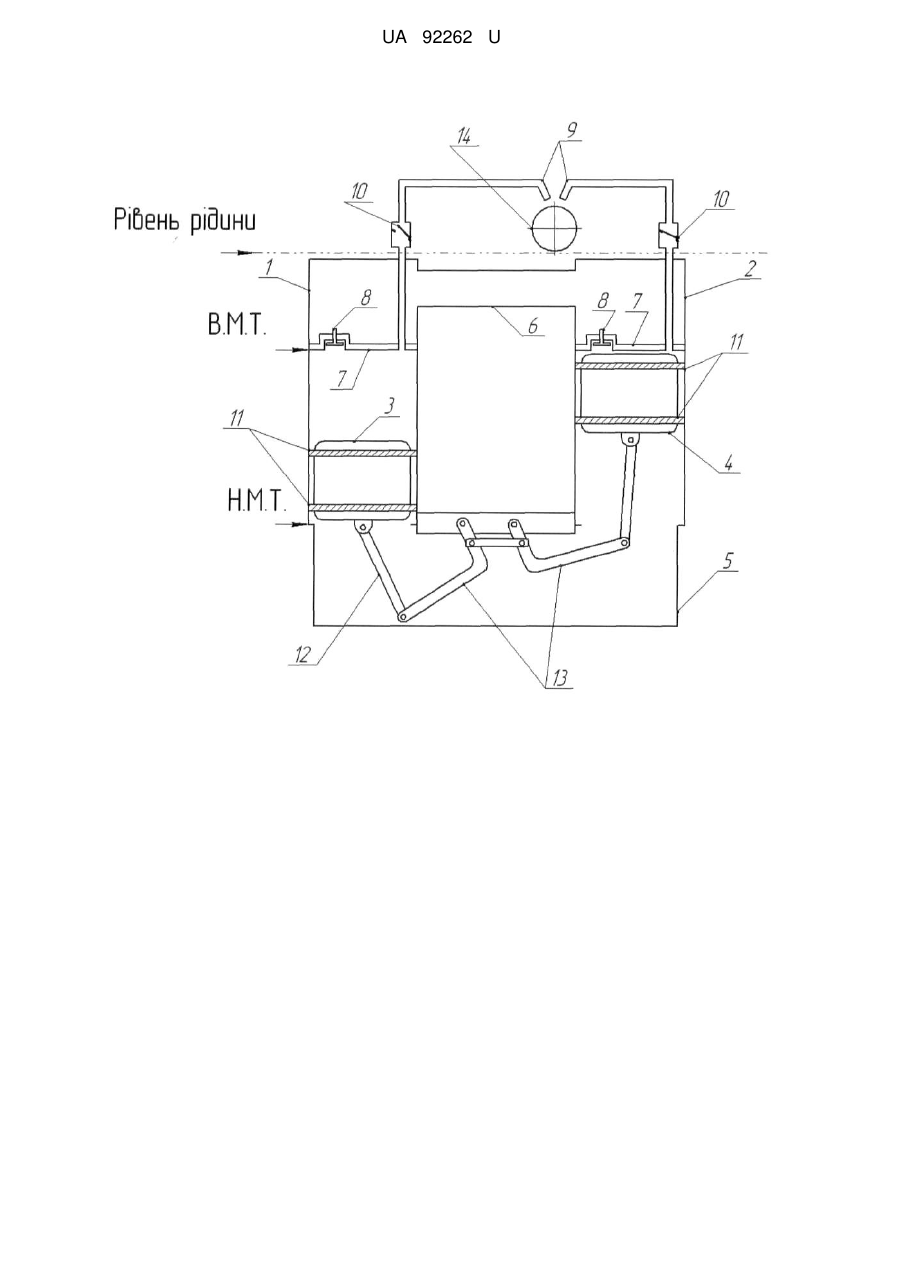

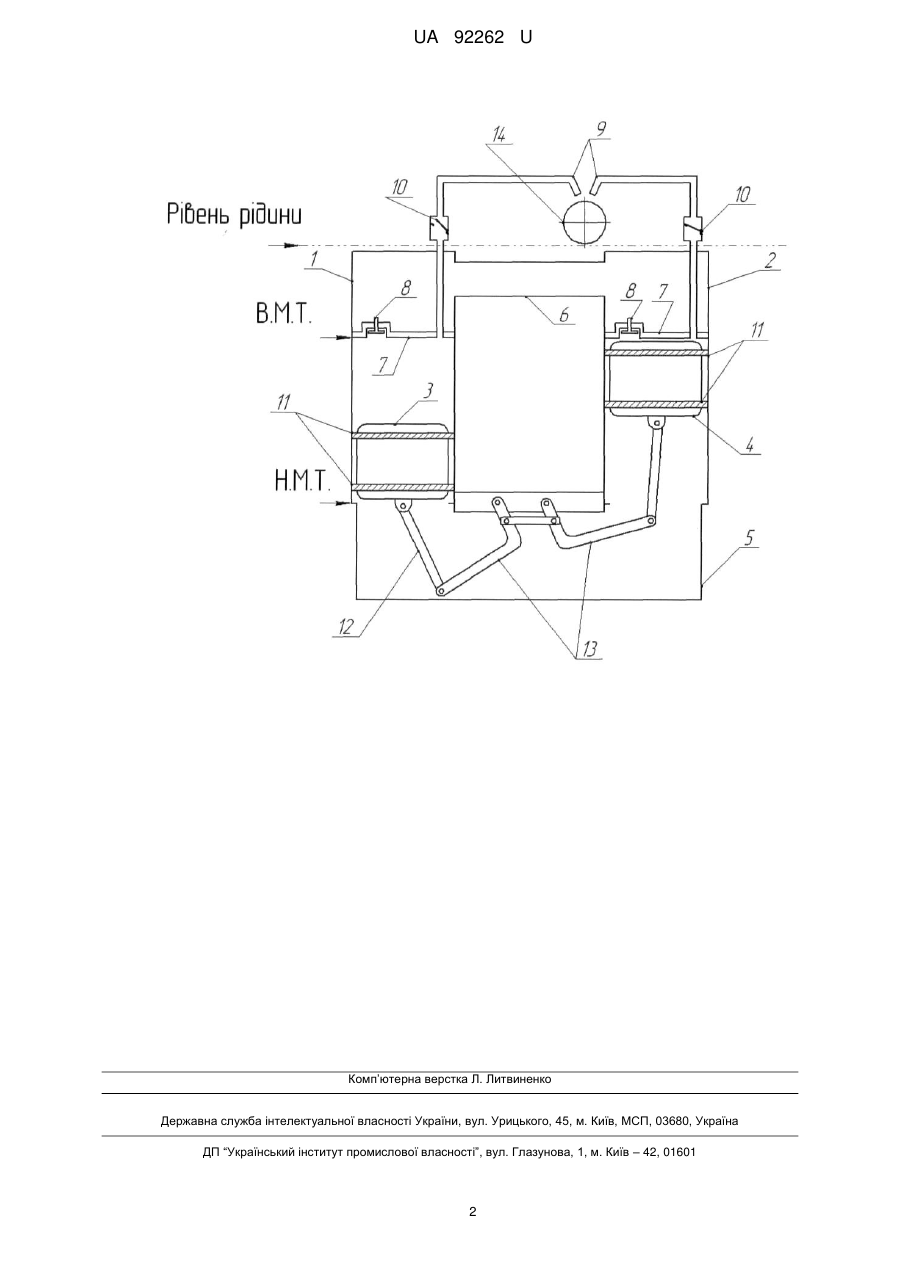

Реферат: Двоциліндровий насос містить два циліндра з поршнями, які з'єднані між собою, а також впускні та випускні клапани. Циліндри насоса розташовані вертикально і сполучені між собою, причому поршні виконані у вигляді поплавків, та з'єднані між собою в нижній частині насоса, а управління насосом здійснюється відкриттям та закриттям клапанів. UA 92262 U (54) ДВОЦИЛІНДРОВИЙ НАСОС UA 92262 U UA 92262 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до насосів, які можуть бути застосовані для забезпечення безперервного перекачування рідини, а зокрема до двоциліндрових поршневих насосів. Як найближчий аналог відомий двоциліндровий насос прямої дії (А.С. СРСР № 59492), що містить два циліндра з поршнями, з'єднані між собою коромислом з шатунами, а також впускні та випускні клапани і пневматичний двигун. Недоліком даного насоса є складність конструкції та низькі експлуатаційні характеристики. В основу корисної моделі поставлена задача, створити такий двоциліндровий насос, в якому за рахунок конструктивних особливостей можливо було б спростити конструкцію та підвищити експлуатаційні характеристики насоса. Поставлена задача вирішується тим, що в двоциліндровому насосі, що містить два циліндра з поршнями, які з'єднані між собою, а також впускні та випускні клапани, згідно з корисною моделлю циліндри насоса розташовані вертикально і сполучені між собою, також поршні виконані у вигляді поплавків та з'єднані між собою в нижній частині насоса, а управління насосом здійснюється відкриттям і закриттям клапанів. На відміну від аналога, який працює за рахунок пневматичного двигуна, що призводить до ускладнення конструкції і не дозволяє використати насос в місцях, де немає електричної напруги, в запропонованій корисній моделі використання вертикально розташованих циліндрів, пов'язаних між собою, а також поршнів виконаних у вигляді поплавків, які пов'язані між собою, а управління насосом здійснюється за допомогою впускних та випускних клапанів, дає можливість виконувати перекачування рідини за рахунок ефекту спливання поршня-поплавка, що дозволяє спростити конструкцію насоса, а також дає можливість використати його без прив'язки до джерел електричного живлення. На креслені зображений загальний вигляд двоциліндрового насоса. Двоциліндровий насос складається з двох циліндрів 1 і 2, в яких розташовані поршніпоплавки 3 і 4. Циліндри 1 і 2 пов'язані між собою знизу картером 5, а зверху з'єднані трубою 6. Також циліндри 1 і 2 мають перегородку 7 з впускними клапанами 8 у верхній мертвій точці, яка розташована на 1/3 висоти циліндра. Також на перегородках 7 розташовані випускні патрубки 9 з випускними клапанами 10. Поршні-поплавки 3 і 4 забезпечені герметичними кільцями 11 та кінематично з'єднані між собою через тяги 12 і важелі 13. Двоциліндровий насос працює наступним чином. Гідромеханічний цикл в насосі відбувається за рахунок умов вільного спливання одного з поршнів-поплавків, що дозволяє перетворювати енергію виштовхування предмета зануреного в рідину в корисне навантаження, яке використовується для підняття рідини. У первинному положенні картер 3 заповнюється робочою рідиною, а герметичні кільця 11 поршнів 3 і 4 не дозволяють рідині проникати не зверху і не знизу циліндра, що створює можливість надати поршням 3 і 4 нульову плавучість. Після занурення насоса в рідину, вона заповнює циліндри 1 і 2. Поршень 3, який знаходиться в Н.М.Т., при відкритому випускному клапані 10 і закритому впускному клапані 8 починає підніматися у В.М.Т., оскільки над ним знаходиться стовп води більш ніж об'єм самого поршня - поплавка. В цей час поршень 4, за допомогою кінематичного зв'язку з поршнем 3 починає опускатися з В.М.Т. до Н.М.Т., при закритому випускному клапані 10 і відкритому впускному клапані 8 і в його камеру за рахунок розрідження втягується рідина. Після досягнення поршнем 4 Н.М.Т. його клапан 8 закривається, а 10 відкривається, і цикл повторюється в зворотному порядку. Рідина через патрубки 9 поступає в іншу ємність або на гідрогенератор 14 залежно від умов, де використовується насос. Запропонований насос простий у виготовленні та в використанні, надійний в роботі, дозволяє здійснювати перекачування рідини з різних ємностей, а також здійснювати підняття рідини із свердловин. Виготовлення заявленого двоциліндрового насоса можливе на діючих машинобудівних підприємствах без значних змін в існуючому технологічному процесі і капітальних вкладень. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Двоциліндровий насос, що включає два циліндра з поршнями, які з'єднані між собою, а також впускні та випускні клапани, який відрізняється тим, що циліндри насоса розташовані вертикально і сполучені між собою, причому поршні виконані у вигляді поплавків, та з'єднані між собою в нижній частині насоса, а управління насосом здійснюється відкриттям та закриттям клапанів. 1 UA 92262 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
