Двоциліндровий насос

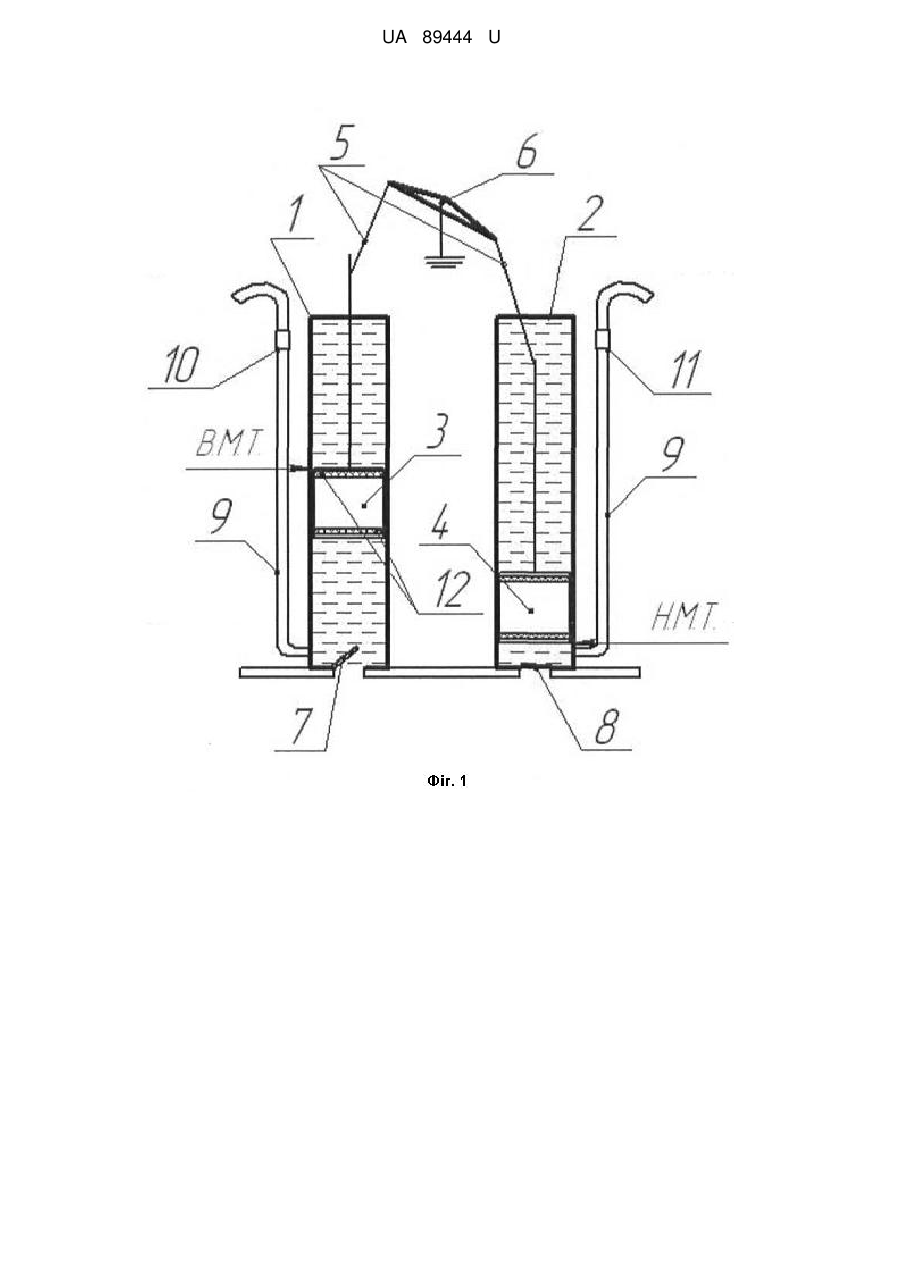

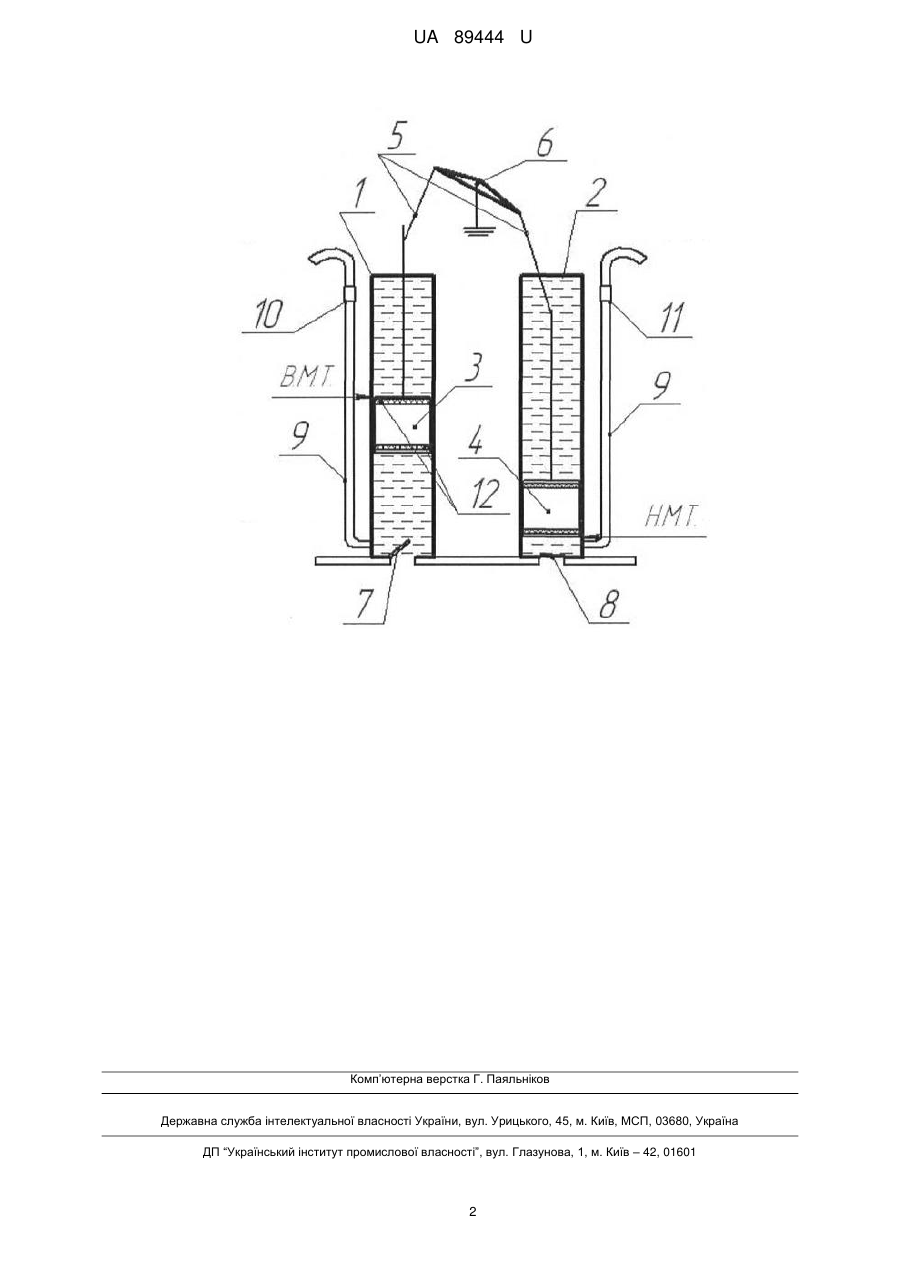

Реферат: UA 89444 U UA 89444 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до насосів, які можуть бути застосовуваними для забезпечення безперервного перекачування рідини, а зокрема до двоциліндрових поршневих насосів. Відомий двоциліндровий насос прямої дії [авторське свідоцтво СРСР № 59492 – прототип], що містить два циліндри з поршнями, з'єднані між собою коромислом з шатунами, а також впускні та випускні клапани і пневматичний двигун. Недоліком даного насоса є складність конструкції та низькі експлуатаційні характеристики. В основу корисної моделі поставлена задача, створити такий двоциліндровий насос, в якому за рахунок конструктивних особливостей можливо було би спростити конструкцію та підвищити експлуатаційні характеристики насоса. Дана задача вирішується тим, що в двоциліндровому насосі, що включає два циліндри з поршнями, з'єднані між собою коромислом з шатунами, а також впускні і випускні клапани, причому поршні виконані у вигляді поплавків. На відміну від прототипу, який працює від двигуна, що призводить до ускладнення конструкції і не дозволяє використовувати насос в місцях, де немає електрики, у запропонованій корисній моделі використання поршнів, виконаних у вигляді поплавків, дає можливість здійснювати перекачування рідини за рахунок ефекту спливання поршня-поплавка, що дозволяє спростити конструкцію насоса, а також використовувати його в різних місцях без прив'язки до джерел електричної енергії. На кресленні зображений загальний вид двоциліндрового насоса. Двоциліндровий насос складається з двох циліндрів 1 і 2, в яких розташовані поршні поплавки 3 і 4. Поршні - поплавки 3 і 4 кінематично з'єднані між собою через шатуни 5 коромислом 6. Набирання рідини відбувається через впускні клапани 7 і 8, які розташовані в нижній частині циліндрів 1 і 2, а випуск через трубки відводу рідини 9 з випускними клапанами 10 і 11. Герметичність між поршнями і циліндрами забезпечується за рахунок ущільнювальних прокладок 12. Двоциліндровий насос працює таким чином. Гідромеханічний цикл в насосі відбувається за рахунок умов вільного спливання одного з поршнів - поплавків, що дозволяє перетворювати енергію виштовхування предмета зануреного в рідину, в корисне навантаження яке використовується для підняття рідини. Насос занурюється в рідину, яка заповнює циліндра 1 і 2, та створює стовп води, який здійснює тиск на поршні 3 і 4, зверху вниз або знизу вгору залежно від циклу, причому стовп рідини зверху поршнів 3 і 4 завжди повинен бути більше, ніж може виштовхнути поршень. З початком роботи відкривається впускний клапан 7 циліндра 1, поршень 3 починає спливати, створюючи розрядження, яке затягує рідину в циліндр 1. Одночасно з відкриттям клапана 7 циліндра 1, відкривається клапан 11 циліндра 2, і поршень 4 починає опускатися під дією зусилля переданим через шатуни 5 і коромисло 6 від поршня 3, та тиском стовпа води в циліндрі 2, виштовхуючи при цьому рідину з циліндра 2. Після досягнення поршнем 3 верхньої мертвої точки, а поршнем 4 нижньої мертвої точки клапан 7 закривається, а клапан 8 циліндра 2 відкривається, і процес відтворюється у зворотному порядку. Запропонований насос простий у виготовленні і налагодженні, надійний в роботі, дозволяє виробляти перекачувати з різних ємностей, а також підняття води зі свердловин. Виготовлення заявленого двоциліндрового насоса можливо на діючих машинобудівних підприємствах без значних змін в технологічний процес і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Двоциліндровий насос, що включає два циліндри з поршнями, з'єднані між собою коромислом з шатунами, а також впускні і випускні клапани, який відрізняється тим, що поршні виконані у вигляді поплавків. 1 UA 89444 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
