Сенсор для вимірювання вологості нафтопродуктів

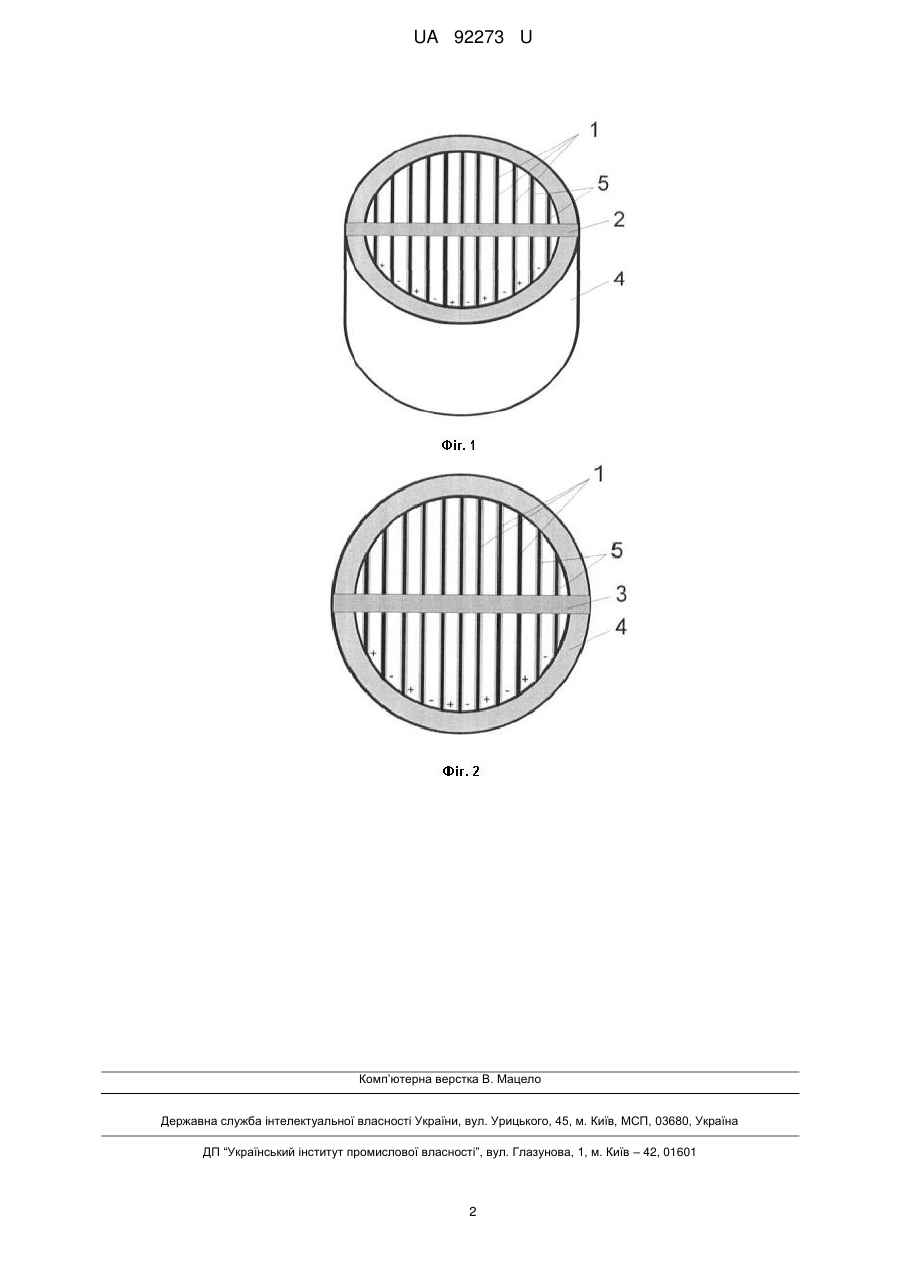

Реферат: Сенсор для вимірювання вологості нафтопродуктів, який містить систему електродів у вигляді пластин з гідрофобним покриттям, причому в нього введено верхній та нижній діелектричні фіксатори електродів, які закріплено до діелектричної труби, причому електроди виконані у вигляді прямокутних пластин різної ширини та однакової довжини. UA 92273 U (54) СЕНСОР ДЛЯ ВИМІРЮВАННЯ ВОЛОГОСТІ НАФТОПРОДУКТІВ UA 92273 U UA 92273 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання вологості нафтопродуктів та інших рідин з діелектричними властивостями. Відомий сенсор вологості містить два електроди з шаром вологочутливого матеріалу між ними, кожний з електродів виготовлено у вигляді сітки провідників [див. пат. України № 34240 МПК G01N25/56, бюл. № 1, 2001]. Недоліком такого пристрою є низька точність вимірювання, що пов'язано з тим, що діелектрик насичується вологою. Найбільш близьким технічним рішенням до пристрою, що заявляється, є ємнісний датчик вологості, що містить систему електродів з гідрофобним покриттям, де частина електродів виконана у формі V-подібних пластин, а решта пластин має трапецієподібну форму, причому пластини трапецієподібної форми з'єднані парами таким чином, що у місці прилягання пластин кожної пари відсутній зазор між пластинами. Сама система електродів закріплена всередині двох однакових діелектричних кілець, розміщених на різних кінцях системи електродів [див. пат. України № 51222 МПК G01N27/22, бюл. № 10, 2004]. Недоліками пристрою є недостатній рівень чутливості та точності, через те, що корисний простір всередині кожної пластини V-подібної форми та простір всередині кожної пари пластин трапецієподібної форми, що з'єднані між собою, не використовується під час вимірювання. В основу корисної моделі поставлена задача створення сенсора для вимірювання вологості нафтопродуктів, в якому нове виконання електродів дозволило б підвищити точність та чутливість вимірювань та спростити конструкцію сенсора для вимірювання вологості нафтопродуктів. Поставлена задача вирішується тим, що у сенсор для вимірювання вологості нафтопродуктів, який містить систему електродів у вигляді пластин з гідрофобним покриттям, введено верхній та нижній діелектричні фіксатори електродів, які закріплено до діелектричної труби, причому електроди виконані у вигляді прямокутних пластин різної ширини та однакової довжини. На фіг. 1 наведено зовнішній вигляд сенсора для вимірювання вологості нафтопродуктів, на фіг. 2 наведено вид знизу сенсора для вимірювання вологості нафтопродуктів. Пристрій складається з системи електродів 1 у вигляді пластин з гідрофобним покриттям 5, введено верхній 2 та нижній 3 діелектричні фіксатори електродів, які закріплено до діелектричної труби 4, причому електроди виконані у вигляді прямокутних пластин різної ширини та однакової довжини. Сенсор для вимірювання вологості нафтопродуктів працює таким чином. Під час руху потоку рідини через діелектричну трубу 4, в якій знаходиться сенсор для вимірювання вологості нафтопродуктів, рідина заповнює простір між системою електродів 1, які вкриті шаром полімеру 5 та жорстко закріплені верхнім 2 і нижнім 3 діелектричними фіксаторами електродів. Це викликає зміну діелектричної проникності сенсора вологості. В залежності від зміни вологості вимірювальної рідини змінюється її діелектрична проникність, отже, змінюється і ємність сенсора вологості. Запропонований сенсор вологості дозволяє розширити діапазон та збільшити точність та чутливість вимірювання вологості нафтопродуктів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Сенсор для вимірювання вологості нафтопродуктів, який містить систему електродів у вигляді пластин з гідрофобним покриттям, який відрізняється тим, що в нього введено верхній та нижній діелектричні фіксатори електродів, які закріплено до діелектричної труби, причому електроди виконані у вигляді прямокутних пластин різної ширини та однакової довжини. 1 UA 92273 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
