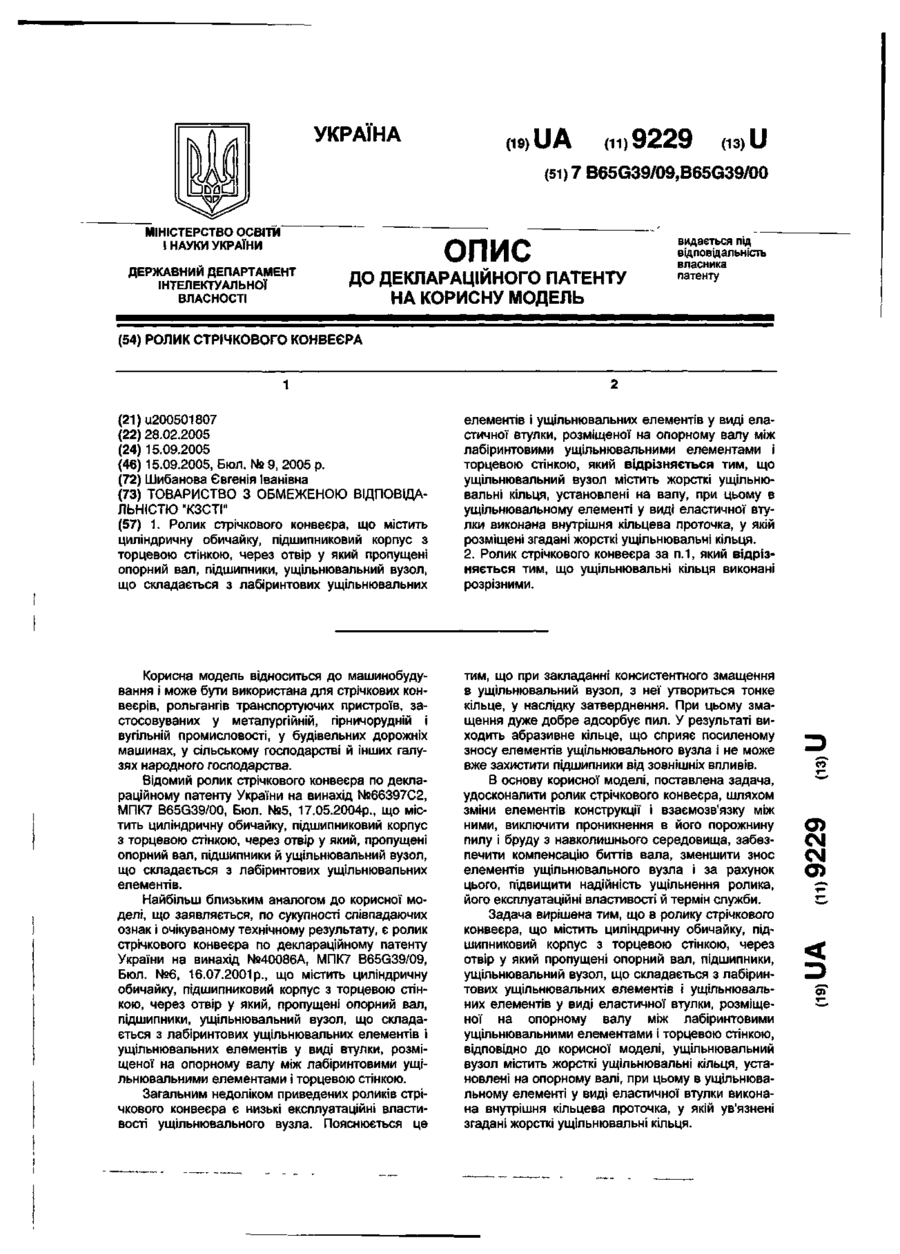

Ролик стрічкового конвеєра

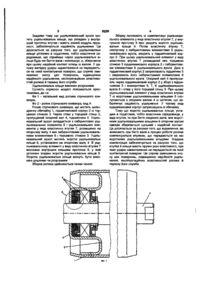

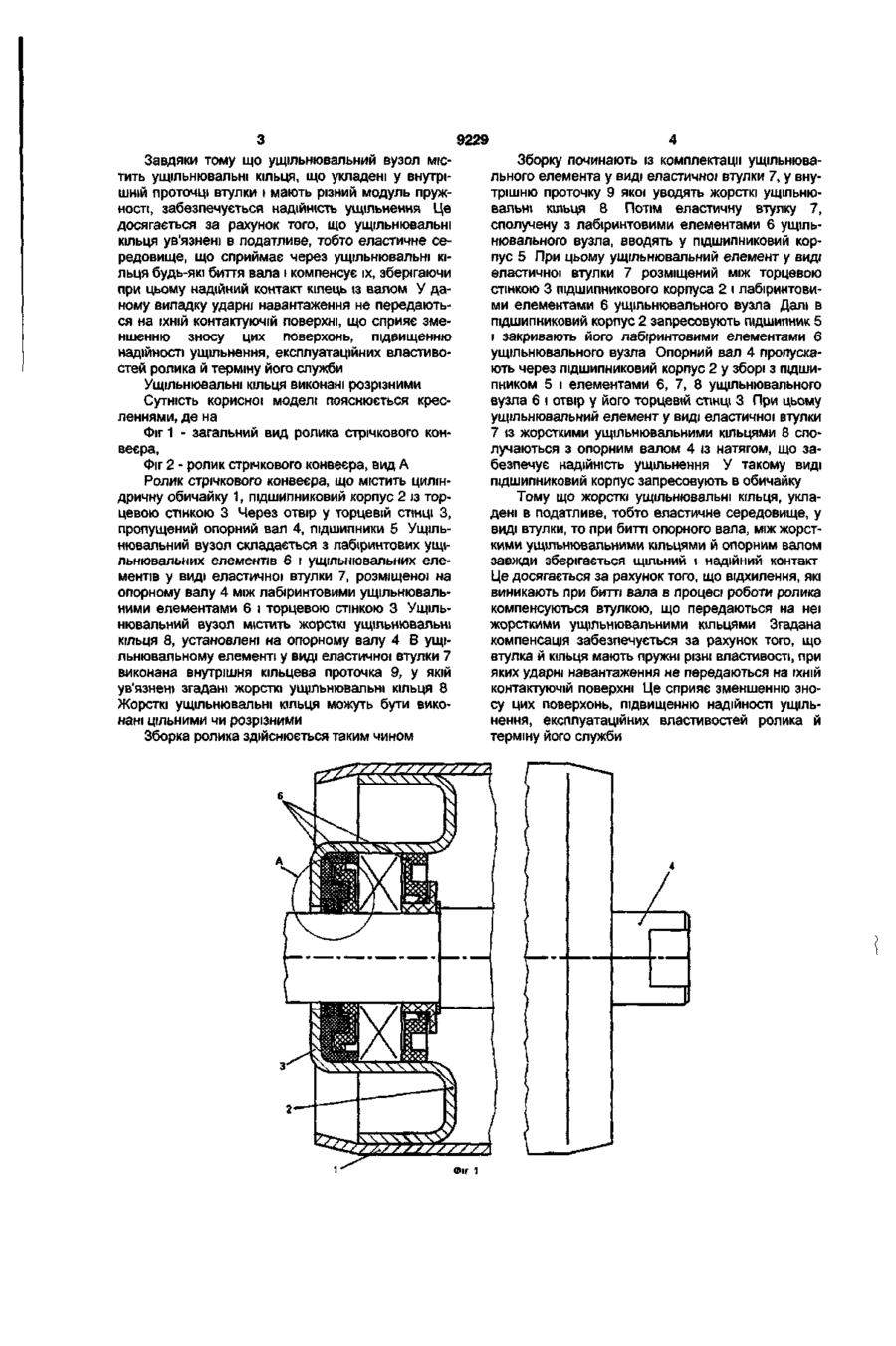

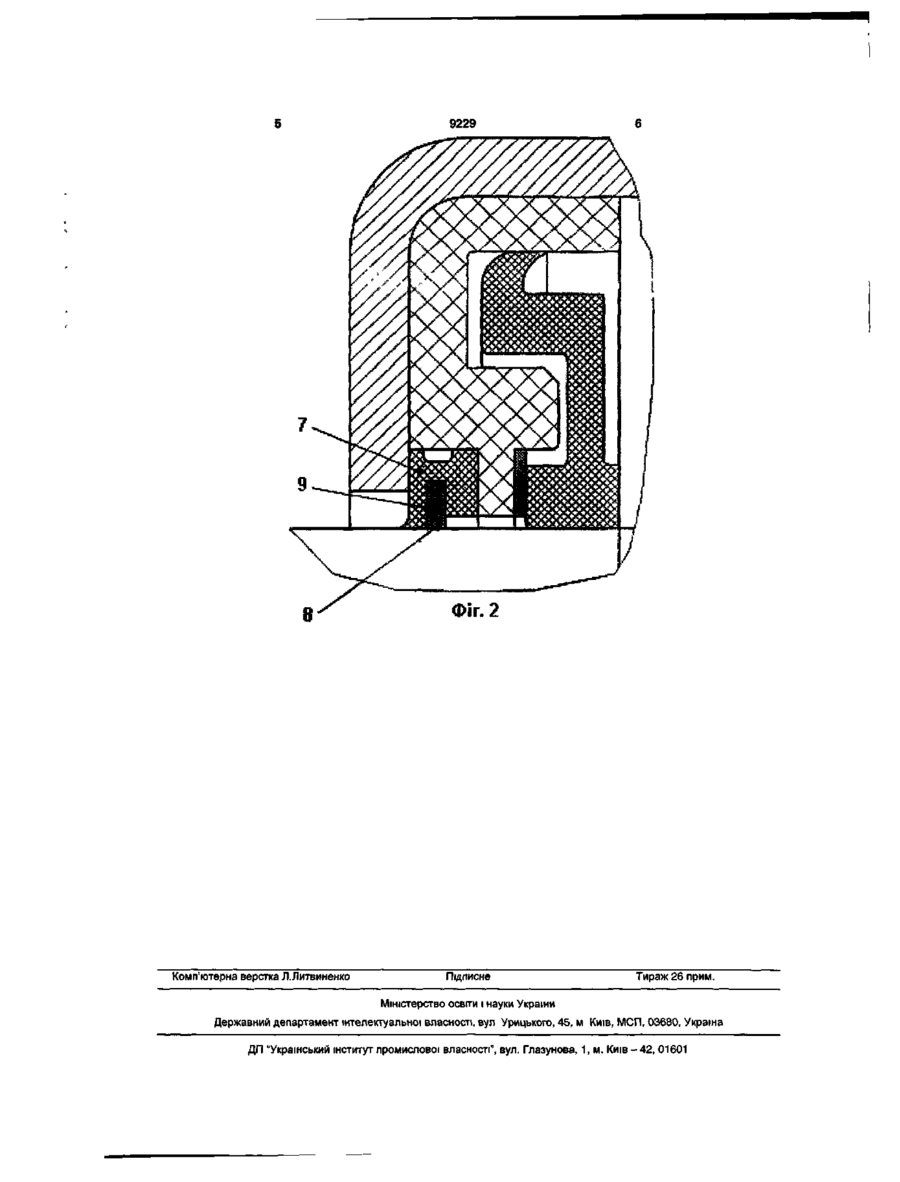

1. Ролик стрічкового конвеєра, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів і ущільнювальних елементів у виді еластичної втулки, розміщеної на опорному валу між лабіринтовими ущільнювальними елементами і торцевою стінкою, який відрізняється тим, що ущільнювальний вузол містить жорсткі ущільнювальні кільця, установлені на валу, при цьому в ущільнювальному елементі у виді еластичної втулки виконана внутрішня кільцева проточка, у якій розміщені згадані жорсткі ущільнювальні кільця. 2. Ролик стрічкового конвеєра за п.1, який відрізняється тим, що ущільнювальні кільця виконані розрізними. Корисна модель відноситься до машинобудування і може бути використана для стрічкових конвеєрів, рольгангів транспортуючих пристроїв, застосовуваних у металургійній, гірничорудній і вугільній промисловості, у будівельних дорожніх машинах, у сільському господарстві й інших галузях народного господарства. Відомий ролик стрічкового конвеєра по деклараційному патенту України на винахід №66397С2, МПК7 B65G39/00, Бюл. №5, 17.05.2004р., що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники й ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів. Найбільш близьким аналогом до корисної моделі, що заявляється, по сукупності співпадаючих ознак і очікуваному технічному результату, є ролик стрічкового конвеєра по деклараційному патенту України на винахід №40086А, МПК7 B65G39/09, Бюл. №6, 16.07.2001р., що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів і ущільнювальних елементів у виді втулки, розміщеної на опорному валу між лабіринтовими ущільнювальними елементами і торцевою стінкою. Загальним недоліком приведених роликів стрічкового конвеєра є низькі експлуатаційні властивості ущільнювального вузла. Пояснюється це тим, що при закладанні консистентного змащення в ущільнювальний вузол, з неї утвориться тонке кільце, у наслідку затверднення. При цьому змащення дуже добре адсорбує пил. У результаті виходить абразивне кільце, що сприяє посиленому зносу елементів ущільнювального вузла і не може вже захистити підшипники від зовнішніх впливів. В основу корисної моделі, поставлена задача, удосконалити ролик стрічкового конвеєра, шляхом зміни елементів конструкції і взаємозв'язку між ними, виключити проникнення в його порожнину пилу і бруду з навколишнього середовища, забезпечити компенсацію биттів вала, зменшити знос елементів ущільнювального вузла і за рахунок цього, підвищити надійність ущільнення ролика, його експлуатаційні властивості й термін служби. Задача вирішена тим, що в ролику стрічкового конвеєра, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів і ущільнювальних елементів у виді еластичної втулки, розміщеної на опорному валу між лабіринтовими ущільнювальними елементами і торцевою стінкою, відповідно до корисної моделі, ущільнювальний вузол містить жорсткі ущільнювальні кільця, установлені на опорному валі, при цьому в ущільнювальному елементі у виді еластичної втулки виконана внутрішня кільцева проточка, у якій ув'язнені згадані жорсткі ущільнювальні кільця. «2* О) УКРАЇНА UA (11)9229 (із) U (51)7 B65G39/09365G39/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) РОЛИК СТРІЧКОВОГО КОНВЕЄРА (21)и200501807 (22) 28.02.2005 (24)15.09.2005 (46) 15.09.2005, Бюл. № 9, 2005 р. (72) Шибанова Євгенія Іванівна (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "КЗСТІ" (57) 1. Ролик стрічкового конвеєра, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів і ущільнювальних елементів у виді еластичної втулки, розміщеної на опорному валу між лабіринтовими ущільнювальними елементами і торцевою стінкою, який відрізняється тим, що ущільнювальний вузол містить жорсткі ущільнювальні кільця, установлені на валу, при цьому в ущільнювальному елементі у виді еластичної втулки виконана внутрішня кільцева проточка, у якій розміщені згадані жорсткі ущільнювальні кільця. 2. Ролик стрічкового конвеєра за п.1, який відрізняється тим, що ущільнювальні кільця виконані розрізними. Корисна модель відноситься до машинобудування і може бути використана для стрічкових конвеєрів, рольгангів транспортуючих пристроїв, застосовуваних у металургійній, гірничорудній і вугільній промисловості, у будівельних дорожніх машинах, у сільському господарстві й інших галузях народного господарства. Відомий ролик стрічкового конвеєра по деклараційному патенту України на винахід №66397С2, МПК7 B65G39/00, Бюл. №5, 17.05.2004р., що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники й ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів. Найбільш близьким аналогом до корисної моделі, що заявляється, по сукупності співпадаючих ознак і очікуваному технічному результату, є ролик стрічкового конвеєра по деклараційному патенту України на винахід №40086А, МПК7 B65G39/09, Бюл. №6, 16.07.2001р., що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів і ущільнювальних елементів у виді втулки, розміщеної на опорному валу між лабіринтовими ущільнювальними елементами і торцевою стінкою. Загальним недоліком приведених роликів стрічкового конвеєра є низькі експлуатаційні властивості ущільнювального вузла. Пояснюється це тим, що при закладанні консистентного змащення в ущільнювальний вузол, з неї утвориться тонке кільце, у наслідку затверднення. При цьому змащення дуже добре адсорбує пил. У результаті виходить абразивне кільце, що сприяє посиленому зносу елементів ущільнювального вузла і не може вже захистити підшипники від зовнішніх впливів. В основу корисної моделі, поставлена задача, удосконалити ролик стрічкового конвеєра, шляхом зміни елементів конструкції і взаємозв'язку між ними, виключити проникнення в його порожнину пилу і бруду з навколишнього середовища, забезпечити компенсацію биттів вала, зменшити знос елементів ущільнювального вузла і за рахунок цього, підвищити надійність ущільнення ролика, його експлуатаційні властивості й термін служби. Задача вирішена тим, що в ролику стрічкового конвеєра, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з лабіринтових ущільнювальних елементів і ущільнювальних елементів у виді еластичної втулки, розміщеної на опорному валу між лабіринтовими ущільнювальними елементами і торцевою стінкою, відповідно до корисної моделі, ущільнювальний вузол містить жорсткі ущільнювальні кільця, установлені на опорному валі, при цьому в ущільнювальному елементі у виді еластичної втулки виконана внутрішня кільцева проточка, у якій ув'язнені згадані жорсткі ущільнювальні кільця. О) CM CM о> зг 9229 Завдяки тому що ущільнювальний вузол містить ущільнювальні кільця, що укладені у внутрішній проточці втулки і мають різний модуль пружності, забезпечується надійність ущільнення Це досягається за рахунок того, що ущільнювальні кільця ув'язнені в податливе, тобто еластичне середовище, що сприймає через ущільнювальні кільця будь-які биття вала і компенсує їх, зберігаючи при цьому надійний контакт кілець із валом У даному випадку ударні навантаження не передаються на їхній контактуючій поверхні, що сприяє зменшенню зносу цих поверхонь, підвищенню надійності ущільнення, експлуатаційних властивостей ролика й терміну його служби Ущільнювальні кільця виконані розрізними Сутність корисної моделі пояснюється кресленнями, де на Фіг 1 - загальний вид ролика стрічкового конвеєра, Фіг 2 - ролик стрічкового конвеєра, вид А Ролик стрічкового конвеєра, що містить циліндричну обичайку 1, підшипниковий корпус 2 із торцевою стінкою 3 Через отвір у торцевій СТІНЦІ З, пропущений опорний вал 4, підшипники 5 Ущільнювальний вузол складається з лабіринтових ущільнювальних елементів 6 і ущільнювальних елементів у виді еластичної втулки 7, розміщеної на опорному валу 4 між лабіринтовими ущільнювальними елементами 6 і торцевою стінкою 3 Ущільнювальний вузол містить жорсткі ущільнювальні кільця 8, установлені на опорному валу 4 В ущільнювальному елементі у виді еластичної втулки 7 виконана внутрішня кільцева проточка 9, у якій ув'язнені згадані жорсткі ущільнювальні кільця 8 Жорсткі ущільнювальні кільця можуть бути виконані цільними чи розрізними Зборка ролика здійснюється таким чином Зборку починають із комплектації ущільнювального елемента у виді еластичної втулки 7, у внутрішню проточку 9 якої уводять жорсткі ущільнювальні кільця 8 Потім еластичну втулку 7, сполучену з лабіринтовими елементами 6 ущільнювального вузла, вводять у підшипниковий корпус 5 При цьому ущільнювальний елемент у виді еластичної втулки 7 розміщений між торцевою стінкою 3 підшипникового корпуса 2 і лабіринтовими елементами 6 ущільнювального вузла Далі в підшипниковий корпус 2 запресовують підшипник 5 і закривають його лабіринтовими елементами 6 ущільнювального вузла Опорний вал 4 пропускають через підшипниковий корпус 2 у зборі з підшипником 5 і елементами 6, 7, 8 ущільнювального вузла 6 і отвір у його торцевій стінці 3 При цьому ущільнювальний елемент у виді еластичної втулки 7 із жорсткими ущільнювальними кільцями 8 сполучаються з опорним валом 4 із натягом, що забезпечує надійність ущільнення У такому виді підшипниковий корпус запресовують в обичайку Тому що жорсткі ущільнювальні кільця, укладені в податливе, тобто еластичне середовище, у виді втулки, то при битті опорного вала, між жорсткими ущільнювальними кільцями й опорним валом завжди зберігається щільний і надійний контакт Це досягається за рахунок того, що відхилення, які виникають при битті вала в процесі роботи ролика компенсуються втулкою, що передаються на неї жорсткими ущільнювальними кільцями Згадана компенсація забезпечується за рахунок того, що втулка й кільця мають пружні різні властивості, при яких ударні навантаження не передаються на їхній контактуючій поверхні Це сприяє зменшенню зносу цих поверхонь, підвищенню надійності ущільнення, експлуатаційних властивостей ролика й терміну його служби 9229 Фіг. 2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
