Сигналізатор клювання

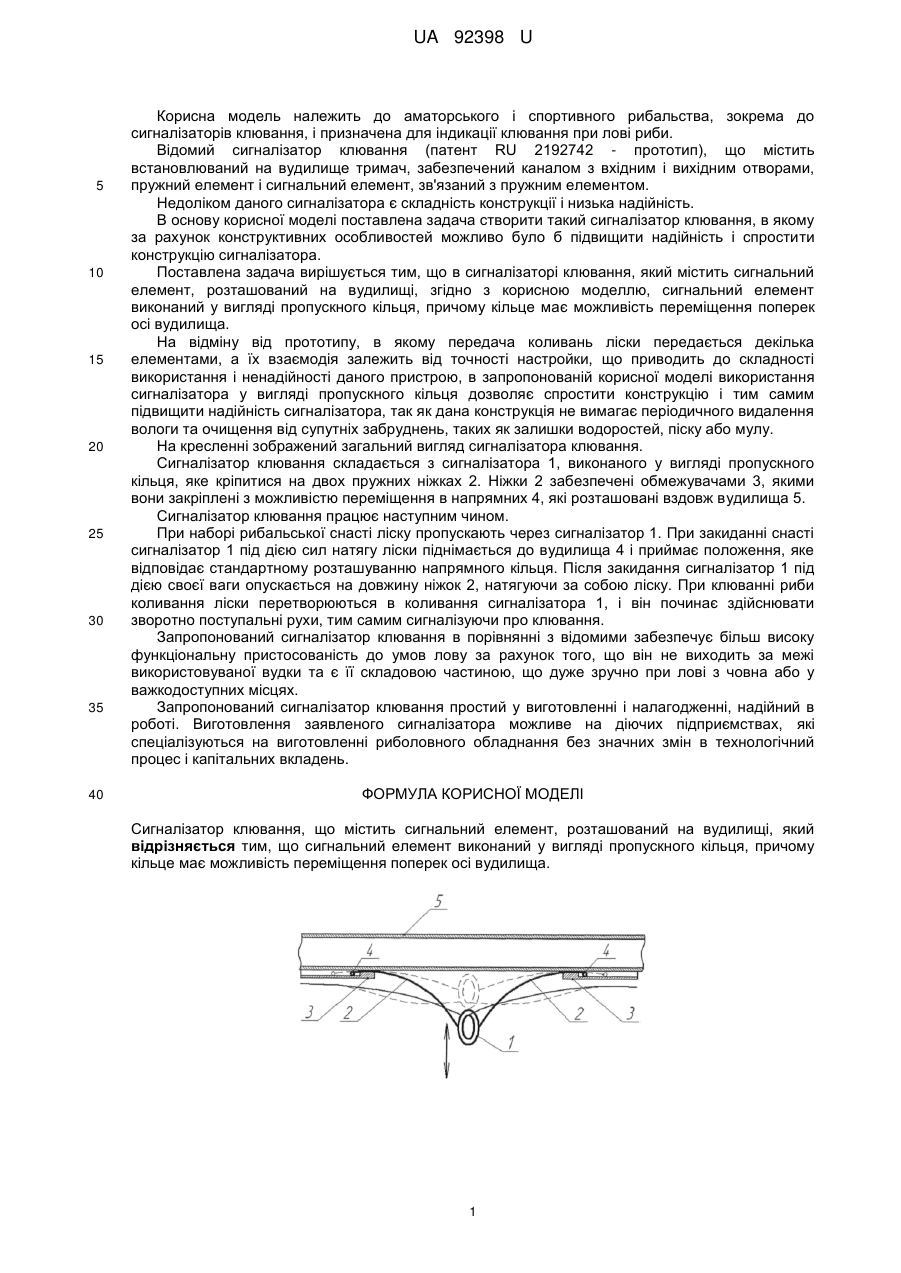

Реферат: UA 92398 U UA 92398 U 5 10 15 20 25 30 35 40 Корисна модель належить до аматорського і спортивного рибальства, зокрема до сигналізаторів клювання, і призначена для індикації клювання при лові риби. Відомий сигналізатор клювання (патент RU 2192742 - прототип), що містить встановлюваний на вудилище тримач, забезпечений каналом з вхідним і вихідним отворами, пружний елемент і сигнальний елемент, зв'язаний з пружним елементом. Недоліком даного сигналізатора є складність конструкції і низька надійність. В основу корисної моделі поставлена задача створити такий сигналізатор клювання, в якому за рахунок конструктивних особливостей можливо було б підвищити надійність і спростити конструкцію сигналізатора. Поставлена задача вирішується тим, що в сигналізаторі клювання, який містить сигнальний елемент, розташований на вудилищі, згідно з корисною моделлю, сигнальний елемент виконаний у вигляді пропускного кільця, причому кільце має можливість переміщення поперек осі вудилища. На відміну від прототипу, в якому передача коливань ліски передається декілька елементами, а їх взаємодія залежить від точності настройки, що приводить до складності використання і ненадійності даного пристрою, в запропонованій корисної моделі використання сигналізатора у вигляді пропускного кільця дозволяє спростити конструкцію і тим самим підвищити надійність сигналізатора, так як дана конструкція не вимагає періодичного видалення вологи та очищення від супутніх забруднень, таких як залишки водоростей, піску або мулу. На кресленні зображений загальний вигляд сигналізатора клювання. Сигналізатор клювання складається з сигналізатора 1, виконаного у вигляді пропускного кільця, яке кріпитися на двох пружних ніжках 2. Ніжки 2 забезпечені обмежувачами 3, якими вони закріплені з можливістю переміщення в напрямних 4, які розташовані вздовж вудилища 5. Сигналізатор клювання працює наступним чином. При наборі рибальської снасті ліску пропускають через сигналізатор 1. При закиданні снасті сигналізатор 1 під дією сил натягу ліски піднімається до вудилища 4 і приймає положення, яке відповідає стандартному розташуванню напрямного кільця. Після закидання сигналізатор 1 під дією своєї ваги опускається на довжину ніжок 2, натягуючи за собою ліску. При клюванні риби коливання ліски перетворюються в коливання сигналізатора 1, і він починає здійснювати зворотно поступальні рухи, тим самим сигналізуючи про клювання. Запропонований сигналізатор клювання в порівнянні з відомими забезпечує більш високу функціональну пристосованість до умов лову за рахунок того, що він не виходить за межі використовуваної вудки та є її складовою частиною, що дуже зручно при лові з човна або у важкодоступних місцях. Запропонований сигналізатор клювання простий у виготовленні і налагодженні, надійний в роботі. Виготовлення заявленого сигналізатора можливе на діючих підприємствах, які спеціалізуються на виготовленні риболовного обладнання без значних змін в технологічний процес і капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сигналізатор клювання, що містить сигнальний елемент, розташований на вудилищі, який відрізняється тим, що сигнальний елемент виконаний у вигляді пропускного кільця, причому кільце має можливість переміщення поперек осі вудилища. 1 UA 92398 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
