Сигналізатор клювання крилова о.м.

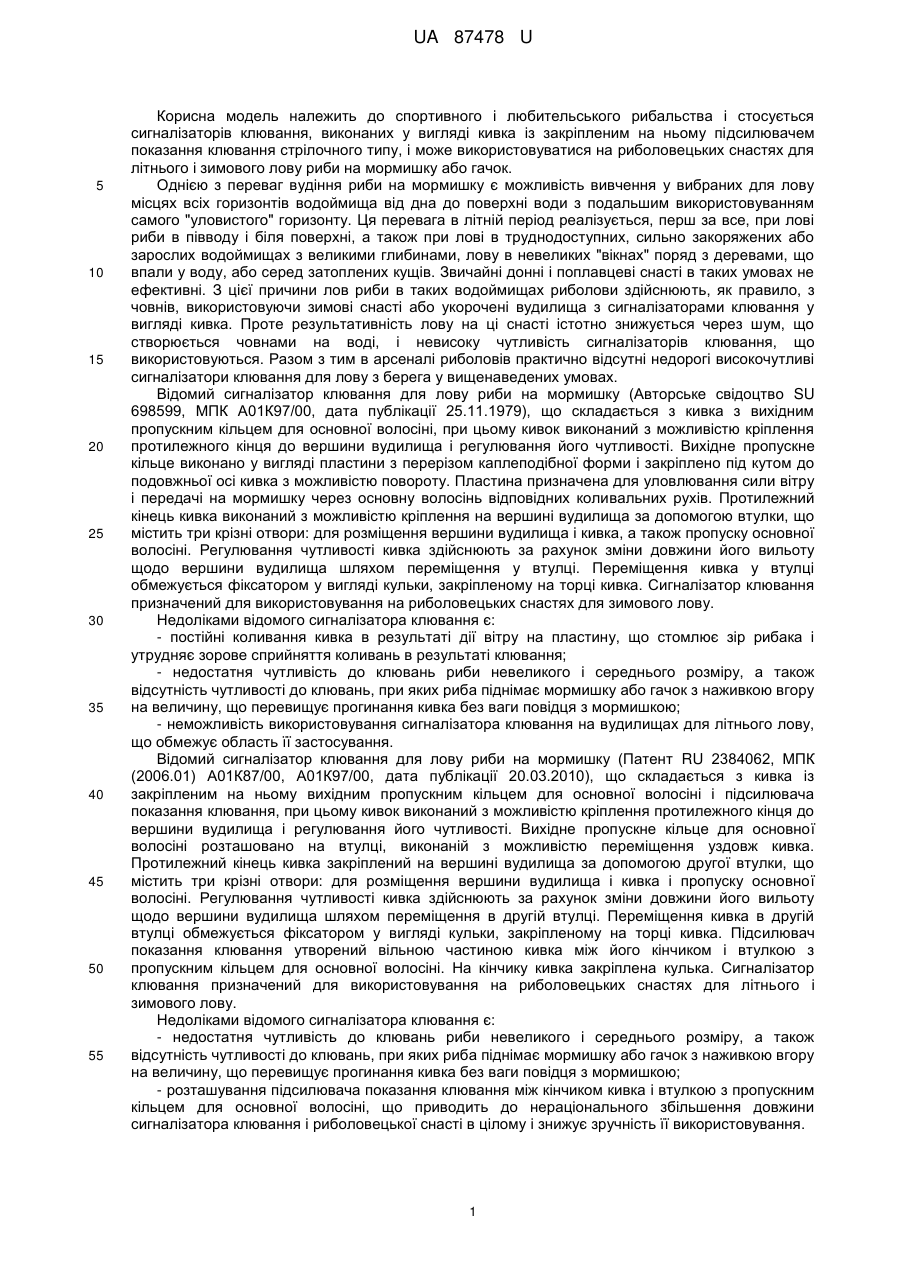

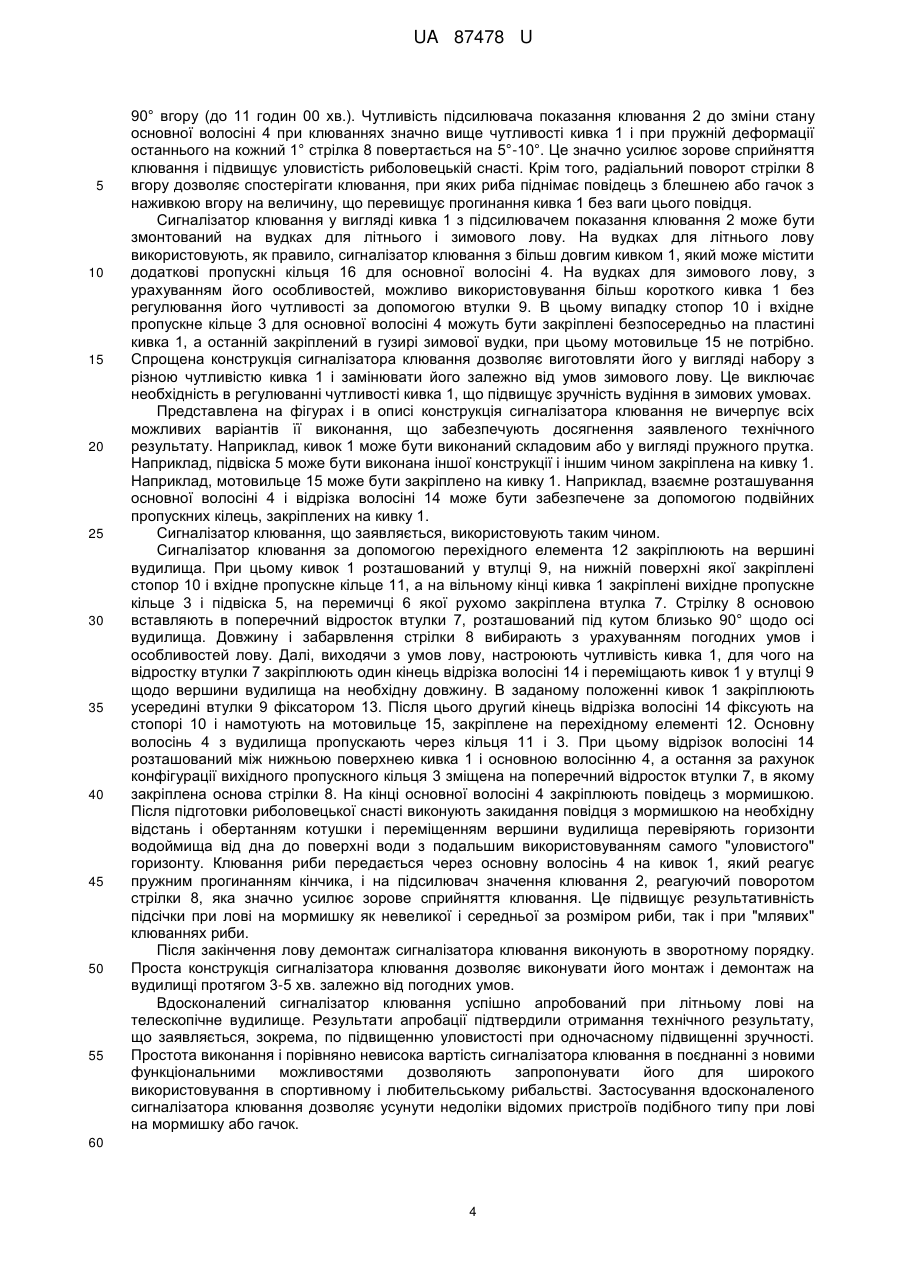

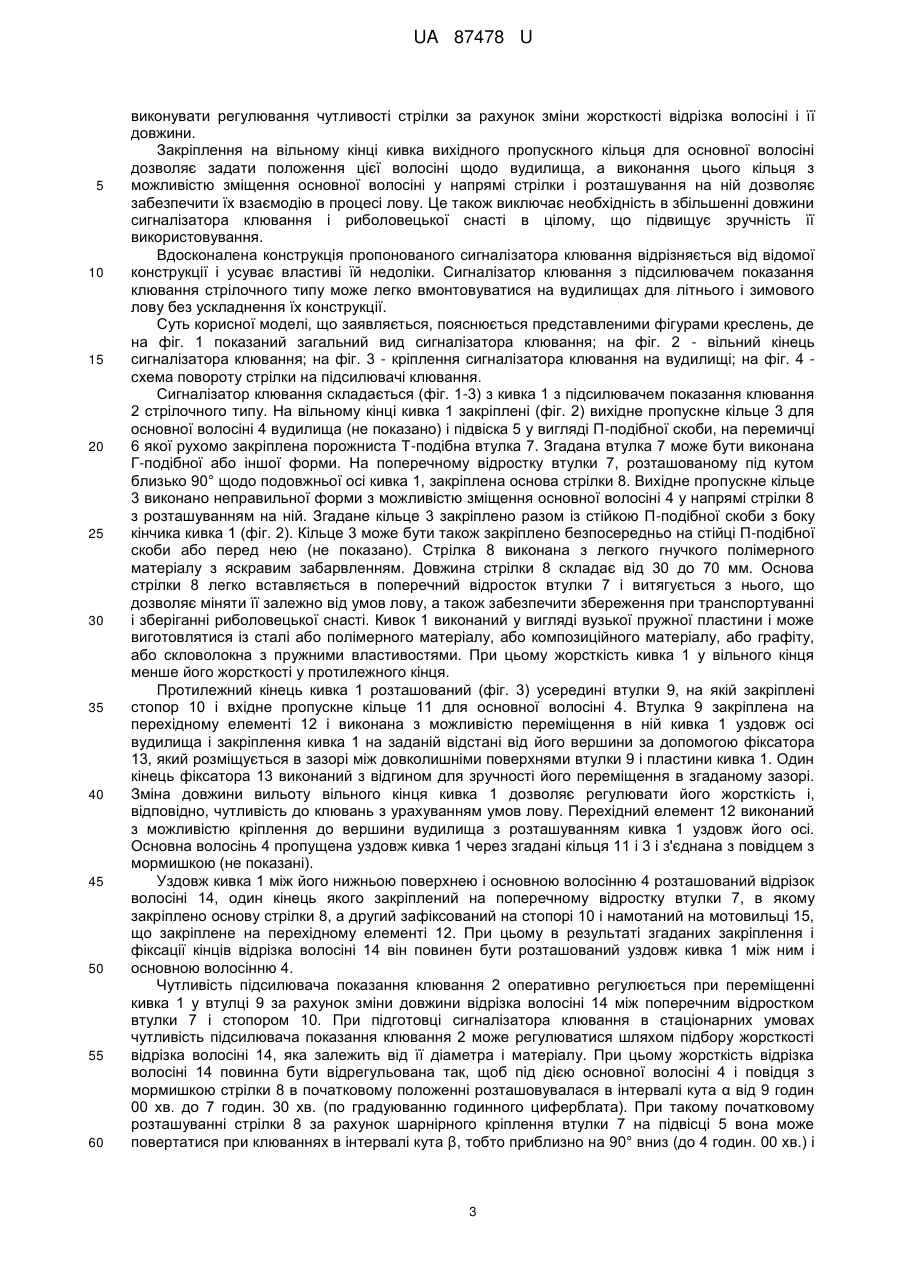

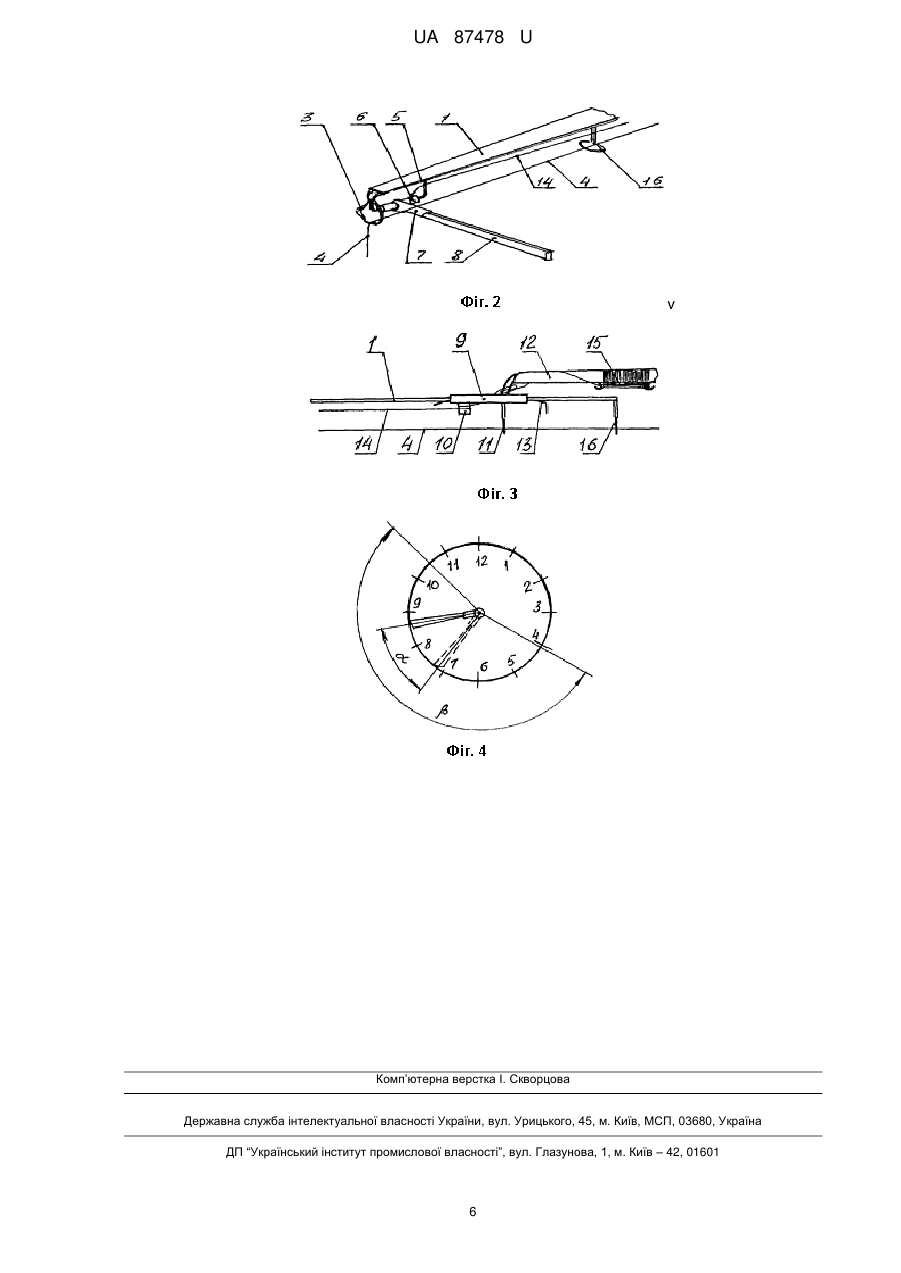

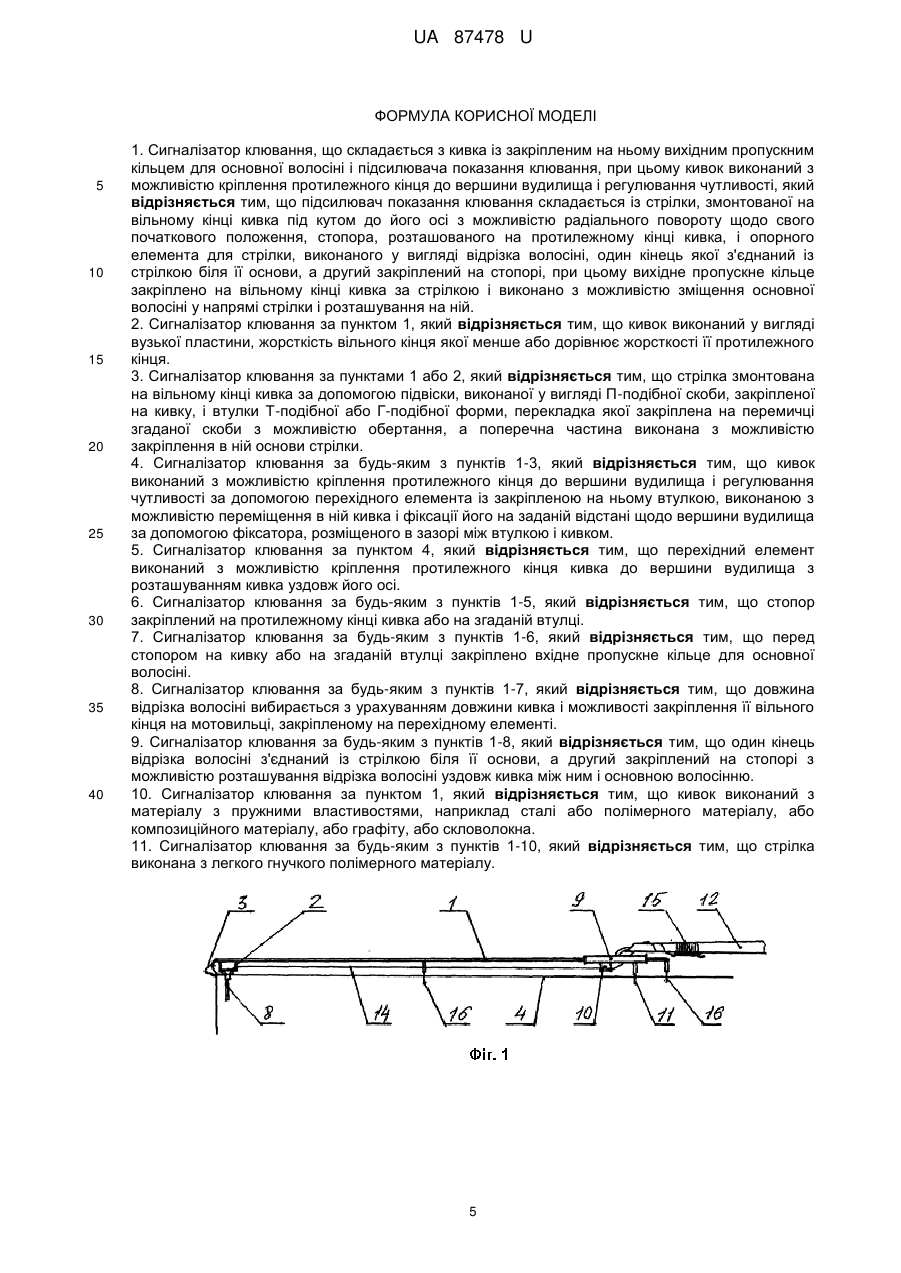

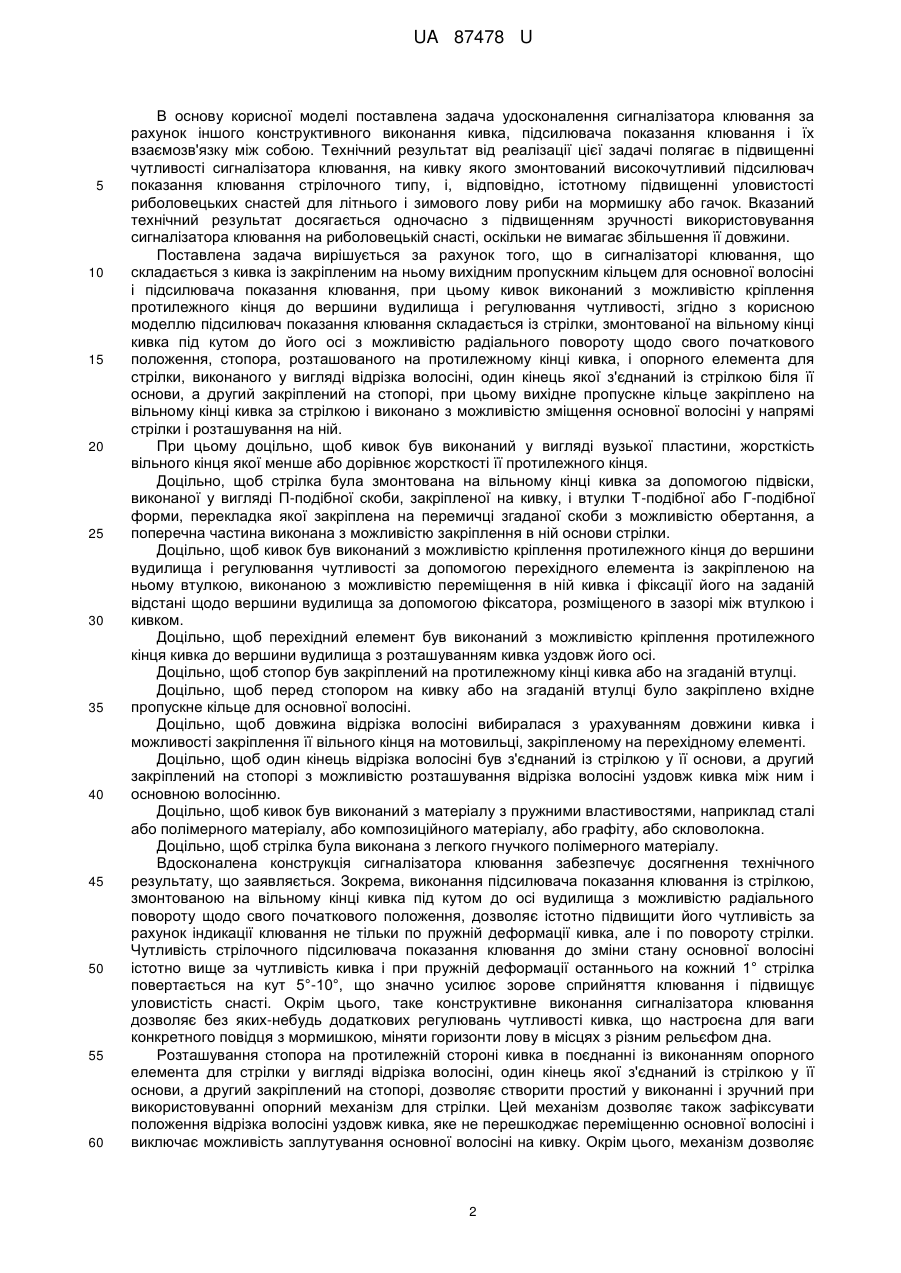

Реферат: UA 87478 U UA 87478 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спортивного і любительського рибальства і стосується сигналізаторів клювання, виконаних у вигляді кивка із закріпленим на ньому підсилювачем показання клювання стрілочного типу, і може використовуватися на риболовецьких снастях для літнього і зимового лову риби на мормишку або гачок. Однією з переваг вудіння риби на мормишку є можливість вивчення у вибраних для лову місцях всіх горизонтів водоймища від дна до поверхні води з подальшим використовуванням самого "уловистого" горизонту. Ця перевага в літній період реалізується, перш за все, при лові риби в півводу і біля поверхні, а також при лові в труднодоступних, сильно закоряжених або зарослих водоймищах з великими глибинами, лову в невеликих "вікнах" поряд з деревами, що впали у воду, або серед затоплених кущів. Звичайні донні і поплавцеві снасті в таких умовах не ефективні. З цієї причини лов риби в таких водоймищах риболови здійснюють, як правило, з човнів, використовуючи зимові снасті або укорочені вудилища з сигналізаторами клювання у вигляді кивка. Проте результативність лову на ці снасті істотно знижується через шум, що створюється човнами на воді, і невисоку чутливість сигналізаторів клювання, що використовуються. Разом з тим в арсеналі риболовів практично відсутні недорогі високочутливі сигналізатори клювання для лову з берега у вищенаведених умовах. Відомий сигналізатор клювання для лову риби на мормишку (Авторське свідоцтво SU 698599, МПК А01К97/00, дата публікації 25.11.1979), що складається з кивка з вихідним пропускним кільцем для основної волосіні, при цьому кивок виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання його чутливості. Вихідне пропускне кільце виконано у вигляді пластини з перерізом каплеподібної форми і закріплено під кутом до подовжньої осі кивка з можливістю повороту. Пластина призначена для уловлювання сили вітру і передачі на мормишку через основну волосінь відповідних коливальних рухів. Протилежний кінець кивка виконаний з можливістю кріплення на вершині вудилища за допомогою втулки, що містить три крізні отвори: для розміщення вершини вудилища і кивка, а також пропуску основної волосіні. Регулювання чутливості кивка здійснюють за рахунок зміни довжини його вильоту щодо вершини вудилища шляхом переміщення у втулці. Переміщення кивка у втулці обмежується фіксатором у вигляді кульки, закріпленому на торці кивка. Сигналізатор клювання призначений для використовування на риболовецьких снастях для зимового лову. Недоліками відомого сигналізатора клювання є: - постійні коливання кивка в результаті дії вітру на пластину, що стомлює зір рибака і утрудняє зорове сприйняття коливань в результаті клювання; - недостатня чутливість до клювань риби невеликого і середнього розміру, а також відсутність чутливості до клювань, при яких риба піднімає мормишку або гачок з наживкою вгору на величину, що перевищує прогинання кивка без ваги повідця з мормишкою; - неможливість використовування сигналізатора клювання на вудилищах для літнього лову, що обмежує область її застосування. Відомий сигналізатор клювання для лову риби на мормишку (Патент RU 2384062, МПК (2006.01) А01К87/00, А01К97/00, дата публікації 20.03.2010), що складається з кивка із закріпленим на ньому вихідним пропускним кільцем для основної волосіні і підсилювача показання клювання, при цьому кивок виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання його чутливості. Вихідне пропускне кільце для основної волосіні розташовано на втулці, виконаній з можливістю переміщення уздовж кивка. Протилежний кінець кивка закріплений на вершині вудилища за допомогою другої втулки, що містить три крізні отвори: для розміщення вершини вудилища і кивка і пропуску основної волосіні. Регулювання чутливості кивка здійснюють за рахунок зміни довжини його вильоту щодо вершини вудилища шляхом переміщення в другій втулці. Переміщення кивка в другій втулці обмежується фіксатором у вигляді кульки, закріпленому на торці кивка. Підсилювач показання клювання утворений вільною частиною кивка між його кінчиком і втулкою з пропускним кільцем для основної волосіні. На кінчику кивка закріплена кулька. Сигналізатор клювання призначений для використовування на риболовецьких снастях для літнього і зимового лову. Недоліками відомого сигналізатора клювання є: - недостатня чутливість до клювань риби невеликого і середнього розміру, а також відсутність чутливості до клювань, при яких риба піднімає мормишку або гачок з наживкою вгору на величину, що перевищує прогинання кивка без ваги повідця з мормишкою; - розташування підсилювача показання клювання між кінчиком кивка і втулкою з пропускним кільцем для основної волосіні, що приводить до нераціонального збільшення довжини сигналізатора клювання і риболовецької снасті в цілому і знижує зручність її використовування. 1 UA 87478 U 5 10 15 20 25 30 35 40 45 50 55 60 В основу корисної моделі поставлена задача удосконалення сигналізатора клювання за рахунок іншого конструктивного виконання кивка, підсилювача показання клювання і їх взаємозв'язку між собою. Технічний результат від реалізації цієї задачі полягає в підвищенні чутливості сигналізатора клювання, на кивку якого змонтований високочутливий підсилювач показання клювання стрілочного типу, і, відповідно, істотному підвищенні уловистості риболовецьких снастей для літнього і зимового лову риби на мормишку або гачок. Вказаний технічний результат досягається одночасно з підвищенням зручності використовування сигналізатора клювання на риболовецькій снасті, оскільки не вимагає збільшення її довжини. Поставлена задача вирішується за рахунок того, що в сигналізаторі клювання, що складається з кивка із закріпленим на ньому вихідним пропускним кільцем для основної волосіні і підсилювача показання клювання, при цьому кивок виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання чутливості, згідно з корисною моделлю підсилювач показання клювання складається із стрілки, змонтованої на вільному кінці кивка під кутом до його осі з можливістю радіального повороту щодо свого початкового положення, стопора, розташованого на протилежному кінці кивка, і опорного елемента для стрілки, виконаного у вигляді відрізка волосіні, один кінець якої з'єднаний із стрілкою біля її основи, а другий закріплений на стопорі, при цьому вихідне пропускне кільце закріплено на вільному кінці кивка за стрілкою і виконано з можливістю зміщення основної волосіні у напрямі стрілки і розташування на ній. При цьому доцільно, щоб кивок був виконаний у вигляді вузької пластини, жорсткість вільного кінця якої менше або дорівнює жорсткості її протилежного кінця. Доцільно, щоб стрілка була змонтована на вільному кінці кивка за допомогою підвіски, виконаної у вигляді П-подібної скоби, закріпленої на кивку, і втулки Т-подібної або Г-подібної форми, перекладка якої закріплена на перемичці згаданої скоби з можливістю обертання, а поперечна частина виконана з можливістю закріплення в ній основи стрілки. Доцільно, щоб кивок був виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання чутливості за допомогою перехідного елемента із закріпленою на ньому втулкою, виконаною з можливістю переміщення в ній кивка і фіксації його на заданій відстані щодо вершини вудилища за допомогою фіксатора, розміщеного в зазорі між втулкою і кивком. Доцільно, щоб перехідний елемент був виконаний з можливістю кріплення протилежного кінця кивка до вершини вудилища з розташуванням кивка уздовж його осі. Доцільно, щоб стопор був закріплений на протилежному кінці кивка або на згаданій втулці. Доцільно, щоб перед стопором на кивку або на згаданій втулці було закріплено вхідне пропускне кільце для основної волосіні. Доцільно, щоб довжина відрізка волосіні вибиралася з урахуванням довжини кивка і можливості закріплення її вільного кінця на мотовильці, закріпленому на перехідному елементі. Доцільно, щоб один кінець відрізка волосіні був з'єднаний із стрілкою у її основи, а другий закріплений на стопорі з можливістю розташування відрізка волосіні уздовж кивка між ним і основною волосінню. Доцільно, щоб кивок був виконаний з матеріалу з пружними властивостями, наприклад сталі або полімерного матеріалу, або композиційного матеріалу, або графіту, або скловолокна. Доцільно, щоб стрілка була виконана з легкого гнучкого полімерного матеріалу. Вдосконалена конструкція сигналізатора клювання забезпечує досягнення технічного результату, що заявляється. Зокрема, виконання підсилювача показання клювання із стрілкою, змонтованою на вільному кінці кивка під кутом до осі вудилища з можливістю радіального повороту щодо свого початкового положення, дозволяє істотно підвищити його чутливість за рахунок індикації клювання не тільки по пружній деформації кивка, але і по повороту стрілки. Чутливість стрілочного підсилювача показання клювання до зміни стану основної волосіні істотно вище за чутливість кивка і при пружній деформації останнього на кожний 1° стрілка повертається на кут 5°-10°, що значно усилює зорове сприйняття клювання і підвищує уловистість снасті. Окрім цього, таке конструктивне виконання сигналізатора клювання дозволяє без яких-небудь додаткових регулювань чутливості кивка, що настроєна для ваги конкретного повідця з мормишкою, міняти горизонти лову в місцях з різним рельєфом дна. Розташування стопора на протилежній стороні кивка в поєднанні із виконанням опорного елемента для стрілки у вигляді відрізка волосіні, один кінець якої з'єднаний із стрілкою у її основи, а другий закріплений на стопорі, дозволяє створити простий у виконанні і зручний при використовуванні опорний механізм для стрілки. Цей механізм дозволяє також зафіксувати положення відрізка волосіні уздовж кивка, яке не перешкоджає переміщенню основної волосіні і виключає можливість заплутування основної волосіні на кивку. Окрім цього, механізм дозволяє 2 UA 87478 U 5 10 15 20 25 30 35 40 45 50 55 60 виконувати регулювання чутливості стрілки за рахунок зміни жорсткості відрізка волосіні і її довжини. Закріплення на вільному кінці кивка вихідного пропускного кільця для основної волосіні дозволяє задати положення цієї волосіні щодо вудилища, а виконання цього кільця з можливістю зміщення основної волосіні у напрямі стрілки і розташування на ній дозволяє забезпечити їх взаємодію в процесі лову. Це також виключає необхідність в збільшенні довжини сигналізатора клювання і риболовецької снасті в цілому, що підвищує зручність її використовування. Вдосконалена конструкція пропонованого сигналізатора клювання відрізняється від відомої конструкції і усуває властиві їй недоліки. Сигналізатор клювання з підсилювачем показання клювання стрілочного типу може легко вмонтовуватися на вудилищах для літнього і зимового лову без ускладнення їх конструкції. Суть корисної моделі, що заявляється, пояснюється представленими фігурами креслень, де на фіг. 1 показаний загальний вид сигналізатора клювання; на фіг. 2 - вільний кінець сигналізатора клювання; на фіг. 3 - кріплення сигналізатора клювання на вудилищі; на фіг. 4 схема повороту стрілки на підсилювачі клювання. Сигналізатор клювання складається (фіг. 1-3) з кивка 1 з підсилювачем показання клювання 2 стрілочного типу. На вільному кінці кивка 1 закріплені (фіг. 2) вихідне пропускне кільце 3 для основної волосіні 4 вудилища (не показано) і підвіска 5 у вигляді П-подібної скоби, на перемичці 6 якої рухомо закріплена порожниста Т-подібна втулка 7. Згадана втулка 7 може бути виконана Г-подібної або іншої форми. На поперечному відростку втулки 7, розташованому під кутом близько 90° щодо подовжньої осі кивка 1, закріплена основа стрілки 8. Вихідне пропускне кільце 3 виконано неправильної форми з можливістю зміщення основної волосіні 4 у напрямі стрілки 8 з розташуванням на ній. Згадане кільце 3 закріплено разом із стійкою П-подібної скоби з боку кінчика кивка 1 (фіг. 2). Кільце 3 може бути також закріплено безпосередньо на стійці П-подібної скоби або перед нею (не показано). Стрілка 8 виконана з легкого гнучкого полімерного матеріалу з яскравим забарвленням. Довжина стрілки 8 складає від 30 до 70 мм. Основа стрілки 8 легко вставляється в поперечний відросток втулки 7 і витягується з нього, що дозволяє міняти її залежно від умов лову, а також забезпечити збереження при транспортуванні і зберіганні риболовецької снасті. Кивок 1 виконаний у вигляді вузької пружної пластини і може виготовлятися із сталі або полімерного матеріалу, або композиційного матеріалу, або графіту, або скловолокна з пружними властивостями. При цьому жорсткість кивка 1 у вільного кінця менше його жорсткості у протилежного кінця. Протилежний кінець кивка 1 розташований (фіг. 3) усередині втулки 9, на якій закріплені стопор 10 і вхідне пропускне кільце 11 для основної волосіні 4. Втулка 9 закріплена на перехідному елементі 12 і виконана з можливістю переміщення в ній кивка 1 уздовж осі вудилища і закріплення кивка 1 на заданій відстані від його вершини за допомогою фіксатора 13, який розміщується в зазорі між довколишніми поверхнями втулки 9 і пластини кивка 1. Один кінець фіксатора 13 виконаний з відгином для зручності його переміщення в згаданому зазорі. Зміна довжини вильоту вільного кінця кивка 1 дозволяє регулювати його жорсткість і, відповідно, чутливість до клювань з урахуванням умов лову. Перехідний елемент 12 виконаний з можливістю кріплення до вершини вудилища з розташуванням кивка 1 уздовж його осі. Основна волосінь 4 пропущена уздовж кивка 1 через згадані кільця 11 і 3 і з'єднана з повідцем з мормишкою (не показані). Уздовж кивка 1 між його нижньою поверхнею і основною волосінню 4 розташований відрізок волосіні 14, один кінець якого закріплений на поперечному відростку втулки 7, в якому закріплено основу стрілки 8, а другий зафіксований на стопорі 10 і намотаний на мотовильці 15, що закріплене на перехідному елементі 12. При цьому в результаті згаданих закріплення і фіксації кінців відрізка волосіні 14 він повинен бути розташований уздовж кивка 1 між ним і основною волосінню 4. Чутливість підсилювача показання клювання 2 оперативно регулюється при переміщенні кивка 1 у втулці 9 за рахунок зміни довжини відрізка волосіні 14 між поперечним відростком втулки 7 і стопором 10. При підготовці сигналізатора клювання в стаціонарних умовах чутливість підсилювача показання клювання 2 може регулюватися шляхом підбору жорсткості відрізка волосіні 14, яка залежить від її діаметра і матеріалу. При цьому жорсткість відрізка волосіні 14 повинна бути відрегульована так, щоб під дією основної волосіні 4 і повідця з мормишкою стрілки 8 в початковому положенні розташовувалася в інтервалі кута α від 9 годин 00 хв. до 7 годин. 30 хв. (по градуюванню годинного циферблата). При такому початковому розташуванні стрілки 8 за рахунок шарнірного кріплення втулки 7 на підвісці 5 вона може повертатися при клюваннях в інтервалі кута β, тобто приблизно на 90° вниз (до 4 годин. 00 хв.) і 3 UA 87478 U 5 10 15 20 25 30 35 40 45 50 55 90° вгору (до 11 годин 00 хв.). Чутливість підсилювача показання клювання 2 до зміни стану основної волосіні 4 при клюваннях значно вище чутливості кивка 1 і при пружній деформації останнього на кожний 1° стрілка 8 повертається на 5°-10°. Це значно усилює зорове сприйняття клювання і підвищує уловистість риболовецькій снасті. Крім того, радіальний поворот стрілки 8 вгору дозволяє спостерігати клювання, при яких риба піднімає повідець з блешнею або гачок з наживкою вгору на величину, що перевищує прогинання кивка 1 без ваги цього повідця. Сигналізатор клювання у вигляді кивка 1 з підсилювачем показання клювання 2 може бути змонтований на вудках для літнього і зимового лову. На вудках для літнього лову використовують, як правило, сигналізатор клювання з більш довгим кивком 1, який може містити додаткові пропускні кільця 16 для основної волосіні 4. На вудках для зимового лову, з урахуванням його особливостей, можливо використовування більш короткого кивка 1 без регулювання його чутливості за допомогою втулки 9. В цьому випадку стопор 10 і вхідне пропускне кільце 3 для основної волосіні 4 можуть бути закріплені безпосередньо на пластині кивка 1, а останній закріплений в гузирі зимової вудки, при цьому мотовильце 15 не потрібно. Спрощена конструкція сигналізатора клювання дозволяє виготовляти його у вигляді набору з різною чутливістю кивка 1 і замінювати його залежно від умов зимового лову. Це виключає необхідність в регулюванні чутливості кивка 1, що підвищує зручність вудіння в зимових умовах. Представлена на фігурах і в описі конструкція сигналізатора клювання не вичерпує всіх можливих варіантів її виконання, що забезпечують досягнення заявленого технічного результату. Наприклад, кивок 1 може бути виконаний складовим або у вигляді пружного прутка. Наприклад, підвіска 5 може бути виконана іншої конструкції і іншим чином закріплена на кивку 1. Наприклад, мотовильце 15 може бути закріплено на кивку 1. Наприклад, взаємне розташування основної волосіні 4 і відрізка волосіні 14 може бути забезпечене за допомогою подвійних пропускних кілець, закріплених на кивку 1. Сигналізатор клювання, що заявляється, використовують таким чином. Сигналізатор клювання за допомогою перехідного елемента 12 закріплюють на вершині вудилища. При цьому кивок 1 розташований у втулці 9, на нижній поверхні якої закріплені стопор 10 і вхідне пропускне кільце 11, а на вільному кінці кивка 1 закріплені вихідне пропускне кільце 3 і підвіска 5, на перемичці 6 якої рухомо закріплена втулка 7. Стрілку 8 основою вставляють в поперечний відросток втулки 7, розташований під кутом близько 90° щодо осі вудилища. Довжину і забарвлення стрілки 8 вибирають з урахуванням погодних умов і особливостей лову. Далі, виходячи з умов лову, настроюють чутливість кивка 1, для чого на відростку втулки 7 закріплюють один кінець відрізка волосіні 14 і переміщають кивок 1 у втулці 9 щодо вершини вудилища на необхідну довжину. В заданому положенні кивок 1 закріплюють усередині втулки 9 фіксатором 13. Після цього другий кінець відрізка волосіні 14 фіксують на стопорі 10 і намотують на мотовильце 15, закріплене на перехідному елементі 12. Основну волосінь 4 з вудилища пропускають через кільця 11 і 3. При цьому відрізок волосіні 14 розташований між нижньою поверхнею кивка 1 і основною волосінню 4, а остання за рахунок конфігурації вихідного пропускного кільця 3 зміщена на поперечний відросток втулки 7, в якому закріплена основа стрілки 8. На кінці основної волосіні 4 закріплюють повідець з мормишкою. Після підготовки риболовецької снасті виконують закидання повідця з мормишкою на необхідну відстань і обертанням котушки і переміщенням вершини вудилища перевіряють горизонти водоймища від дна до поверхні води з подальшим використовуванням самого "уловистого" горизонту. Клювання риби передається через основну волосінь 4 на кивок 1, який реагує пружним прогинанням кінчика, і на підсилювач значення клювання 2, реагуючий поворотом стрілки 8, яка значно усилює зорове сприйняття клювання. Це підвищує результативність підсічки при лові на мормишку як невеликої і середньої за розміром риби, так і при "млявих" клюваннях риби. Після закінчення лову демонтаж сигналізатора клювання виконують в зворотному порядку. Проста конструкція сигналізатора клювання дозволяє виконувати його монтаж і демонтаж на вудилищі протягом 3-5 хв. залежно від погодних умов. Вдосконалений сигналізатор клювання успішно апробований при літньому лові на телескопічне вудилище. Результати апробації підтвердили отримання технічного результату, що заявляється, зокрема, по підвищенню уловистості при одночасному підвищенні зручності. Простота виконання і порівняно невисока вартість сигналізатора клювання в поєднанні з новими функціональними можливостями дозволяють запропонувати його для широкого використовування в спортивному і любительському рибальстві. Застосування вдосконаленого сигналізатора клювання дозволяє усунути недоліки відомих пристроїв подібного типу при лові на мормишку або гачок. 60 4 UA 87478 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Сигналізатор клювання, що складається з кивка із закріпленим на ньому вихідним пропускним кільцем для основної волосіні і підсилювача показання клювання, при цьому кивок виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання чутливості, який відрізняється тим, що підсилювач показання клювання складається із стрілки, змонтованої на вільному кінці кивка під кутом до його осі з можливістю радіального повороту щодо свого початкового положення, стопора, розташованого на протилежному кінці кивка, і опорного елемента для стрілки, виконаного у вигляді відрізка волосіні, один кінець якої з'єднаний із стрілкою біля її основи, а другий закріплений на стопорі, при цьому вихідне пропускне кільце закріплено на вільному кінці кивка за стрілкою і виконано з можливістю зміщення основної волосіні у напрямі стрілки і розташування на ній. 2. Сигналізатор клювання за пунктом 1, який відрізняється тим, що кивок виконаний у вигляді вузької пластини, жорсткість вільного кінця якої менше або дорівнює жорсткості її протилежного кінця. 3. Сигналізатор клювання за пунктами 1 або 2, який відрізняється тим, що стрілка змонтована на вільному кінці кивка за допомогою підвіски, виконаної у вигляді П-подібної скоби, закріпленої на кивку, і втулки Т-подібної або Г-подібної форми, перекладка якої закріплена на перемичці згаданої скоби з можливістю обертання, а поперечна частина виконана з можливістю закріплення в ній основи стрілки. 4. Сигналізатор клювання за будь-яким з пунктів 1-3, який відрізняється тим, що кивок виконаний з можливістю кріплення протилежного кінця до вершини вудилища і регулювання чутливості за допомогою перехідного елемента із закріпленою на ньому втулкою, виконаною з можливістю переміщення в ній кивка і фіксації його на заданій відстані щодо вершини вудилища за допомогою фіксатора, розміщеного в зазорі між втулкою і кивком. 5. Сигналізатор клювання за пунктом 4, який відрізняється тим, що перехідний елемент виконаний з можливістю кріплення протилежного кінця кивка до вершини вудилища з розташуванням кивка уздовж його осі. 6. Сигналізатор клювання за будь-яким з пунктів 1-5, який відрізняється тим, що стопор закріплений на протилежному кінці кивка або на згаданій втулці. 7. Сигналізатор клювання за будь-яким з пунктів 1-6, який відрізняється тим, що перед стопором на кивку або на згаданій втулці закріплено вхідне пропускне кільце для основної волосіні. 8. Сигналізатор клювання за будь-яким з пунктів 1-7, який відрізняється тим, що довжина відрізка волосіні вибирається з урахуванням довжини кивка і можливості закріплення її вільного кінця на мотовильці, закріпленому на перехідному елементі. 9. Сигналізатор клювання за будь-яким з пунктів 1-8, який відрізняється тим, що один кінець відрізка волосіні з'єднаний із стрілкою біля її основи, а другий закріплений на стопорі з можливістю розташування відрізка волосіні уздовж кивка між ним і основною волосінню. 10. Сигналізатор клювання за пунктом 1, який відрізняється тим, що кивок виконаний з матеріалу з пружними властивостями, наприклад сталі або полімерного матеріалу, або композиційного матеріалу, або графіту, або скловолокна. 11. Сигналізатор клювання за будь-яким з пунктів 1-10, який відрізняється тим, що стрілка виконана з легкого гнучкого полімерного матеріалу. 5 UA 87478 U v Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
