Сигналізатор клювання-свінгер

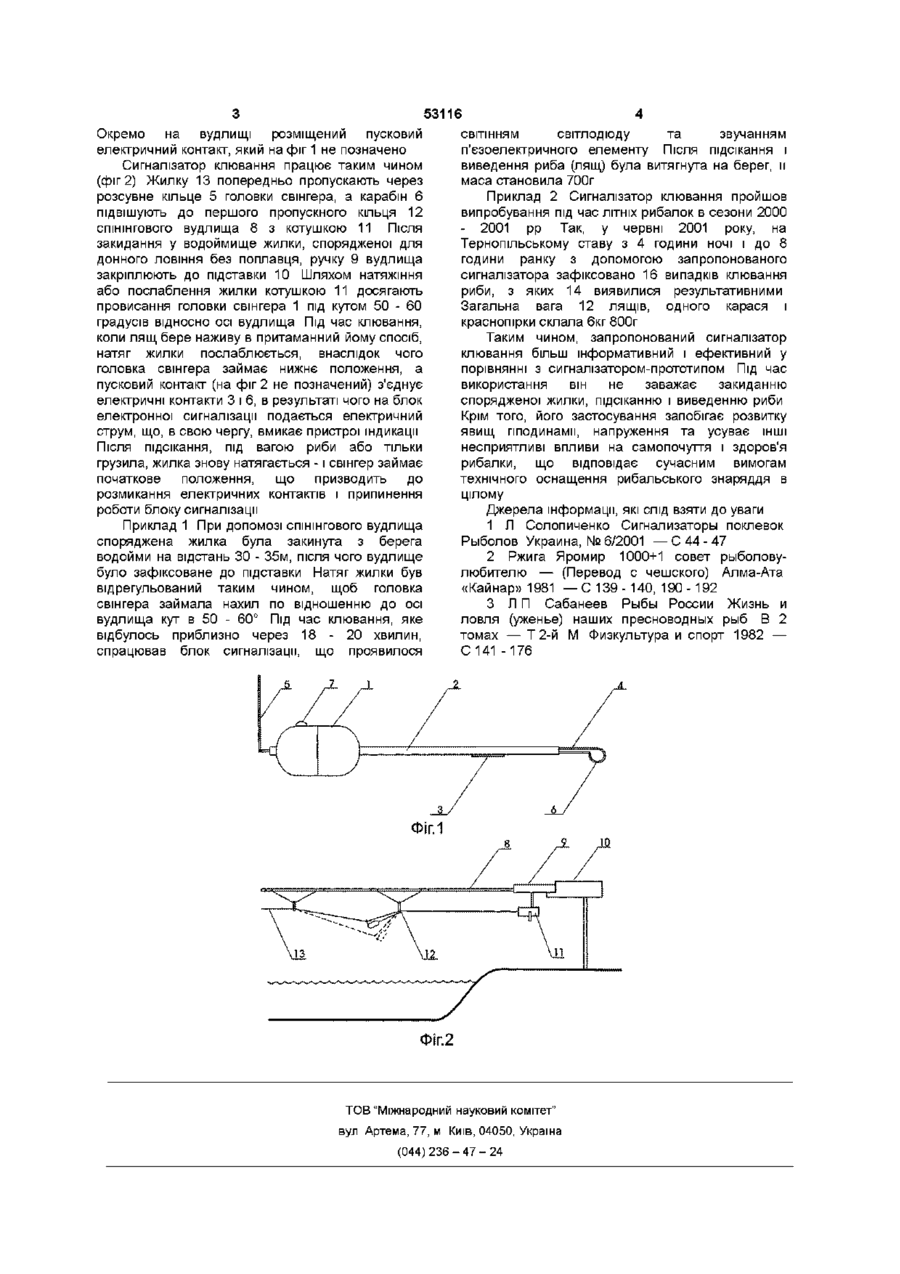

Сигналізатор клювання-свінгер, який містить механічний елемент індикації, виконаний у вигляді головки з розсувним кільцем для пропускання жилки - з одного боку, і прикріплений до головки важеля з карабіном - з другого, який відрізняється тим, що в головці свінгера встановлений блок електронної сигналізації, виконаний на мікросхемі з автономним джерелом електричного живлення і елементами автоматичного вмикання і вимикання, виконаними у вигляді взаєморухомих електричних контактів на КІНЦІ важеля з пусковим електричним контактом на вудлищі, а в корпусі головки свінгера встановлені елементи звукової і світлооптичної індикації Винахід стосується рибальського спорту, зокрема, технічного оснащення для донного ловіння риби без поплавця, і може бути використаний для ловіння ляща та інших видів риб сім'ї коропових Відомий сигналізатор клювання - свінгер, який складається з механічного елементу індикації у вигляді головки з розсувним кільцем для пропускання жилки - з одного боку, і прикріпленого до головки важеля з карабіном - з другого [1] Недоліком відомого сигналізатора є недостатня ефективність від його застосування через недостатній рівень інформативності, що пов'язано з необхідністю перебування рибалки в стані постійної уваги і напруженості під час спостереження за свінгером Це призводить до гіподинамії, перенапруження та інших негативних наслідків для самопочуття і здоров'я [2, 3] В основу винаходу поставлено завдання вдосконалити відомий сигналізатор клювання, в якому шляхом встановлення додаткових конструктивних елементів досягають підвищення рівня інформативності, а також ефективності від його застосування Поставлене завдання вирішують тим, що у відомому сигналізаторі клювання - свінгері, який складається з механічного елементу індикації у вигляді головки з розсувним кільцем для пропускання жилки - з одного боку, і прикріпленого до головки важеля з карабіном - з другого, ВІДПОВІДНО до винаходу в головці свінгера встановлений блок електронної сигналізації, виконаний на мікросхемі, з автономним джерелом електричного живлення і елементами автоматичного вмикання і вимикання, виконаними у вигляді взаєморухомих електричних контактів на КІНЦІ важеля з пусковим електричним контактом на вудлищі, а в корпусі головки встановлені елементи звукової і світлооптичної індикації Перелік фігур креслень Фіг 1 Загальний вигляд сигналізатора клювання 1 - головка 2 - важіль 3 - електричний контакт 4 - стержень 5 - розсувне кільце 6 - карабін 7 - світлодюд Фіг 2 Принцип дії сигналізатора клювання 8 - спінінгове вудлище 9 - ручка вудлища 10 - підставка 11 - котушка 12 - перше пропускне кільце вудлища 13 - жилка Конкретно сигналізатор клювання (фіг 1) складається з пластмасової пустотілої вологонепроникної головки 1, та прикріпленого до головки важеля 2 у вигляді пластмасової трубки з електричним контактом 3 на и поверхні Через головку та трубку проведений металевий стержень 4, один кінець якого виконаний у вигляді розсувного кільця 5 для пропуску жилки, а протилежний - у вигляді електричного контакту 6 у формі карабіну У головку свінгера вмонтована мікросхема з акумулятором, який електрично з'єднаний з контактами 3 і 6, а також пристрої індикації у вигляді п'єзоелектричного звукового елементу (на фіг не позначений) і світлодюда 7 (О со Ю 53116 Окремо на вудлищі розміщений пусковий СВІТІННЯМ світлодюду та звучанням електричний контакт, який на фіг 1 не позначено п'єзоелектричного елементу Після підсікання і Сигналізатор клювання працює таким чином виведення риба (лящ) була витягнута на берег, и (фіг 2) Жилку 13 попередньо пропускають через маса становила 700г розсувне кільце 5 головки свінгера, а карабін 6 Приклад 2 Сигналізатор клювання пройшов підвішують до першого пропускного кільця 12 випробування під час ЛІТНІХ рибалок в сезони 2000 СПІНІНГОВОГО вудлища 8 з котушкою 11 Після - 2001 рр Так, у червні 2001 року, на закидання у водоймище жилки, спорядженої для Тернопільському ставу з 4 години ночі і до 8 донного ловіння без поплавця, ручку 9 вудлища години ранку з допомогою запропонованого закріплюють до підставки 10 Шляхом натяжіння сигналізатора зафіксовано 16 випадків клювання або послаблення жилки котушкою 11 досягають риби, з яких 14 виявилися результативними провисання головки свінгера 1 під кутом 50 - 60 Загальна вага 12 лящів, одного карася і градусів відносно осі вудлища Під час клювання, краснопірки склала 6кг 800г коли лящ бере наживу в притаманний йому спосіб, Таким чином, запропонований сигналізатор натяг жилки послаблюється, внаслідок чого клювання більш інформативний і ефективний у головка свінгера займає нижнє положення, а порівнянні з сигналізатором-прототипом Під час пусковий контакт (на фіг 2 не позначений) з'єднує використання він не заважає закиданню електричні контакти 3 і 6, в результаті чого на блок спорядженої жилки, підсіканню і виведенню риби електронної сигналізації подається електричний Крім того, його застосування запобігає розвитку струм, що, в свою чергу, вмикає пристрої індикації явищ гіподинамії, напруження та усуває ІНШІ Після підсікання, під вагою риби або тільки несприятливі впливи на самопочуття і здоров'я грузила, жилка знову натягається -1 свінгер займає рибалки, що відповідає сучасним вимогам початкове положення, що призводить до технічного оснащення рибальського знаряддя в розмикання електричних контактів і припинення цілому роботи блоку сигналізації Джерела інформації, які слід взяти до уваги Приклад 1 При допомозі СПІНІНГОВОГО вудлища 1 Л Солопиченко Сигнализаторы поклевок споряджена жилка була закинута з берега Рыболов Украина, №6/2001 — С 44 - 47 водойми на відстань ЗО - 35м, після чого вудлище 2 Ржига Яромир 1000+1 совет рыболовубуло зафіксоване до підставки Натяг жилки був любителю — (Перевод с чешского) Алма-Ата відрегульований таким чином, щоб головка «Кайнар»1981 — С 139 -140, 190 -192 свінгера займала нахил по відношенню до осі 3 Л П Сабанеев Рыбы России Жизнь и вудлища кут в 50 - 60° Під час клювання, яке ловля (уженье) наших пресноводных рыб В 2 відбулось приблизно через 18 - 20 хвилин, томах — Т 2-й М Физкультура и спорт 1982 — спрацював блок сигналізації, що проявилося С 141 -176 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
