Пристрій для ущілення грунту продавлюванням

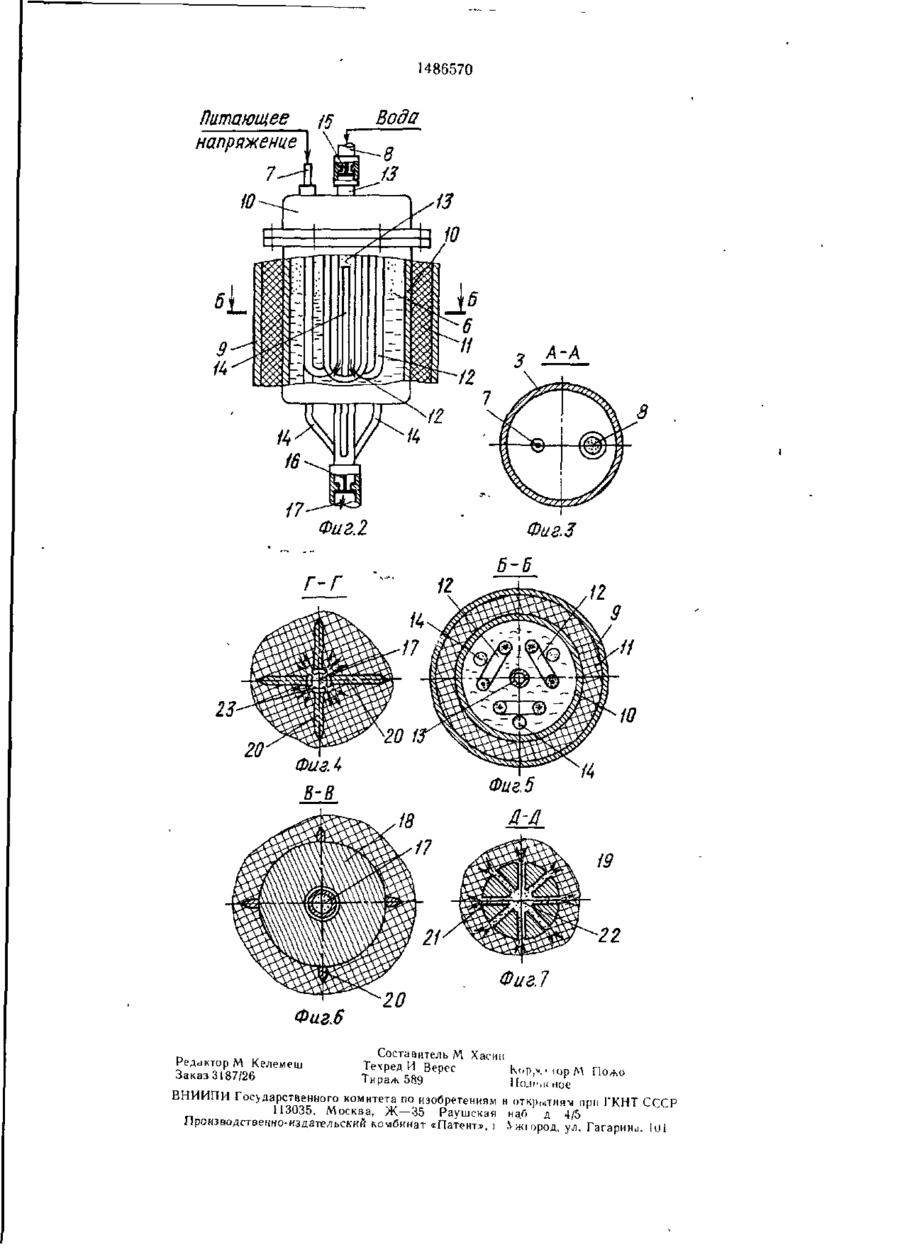

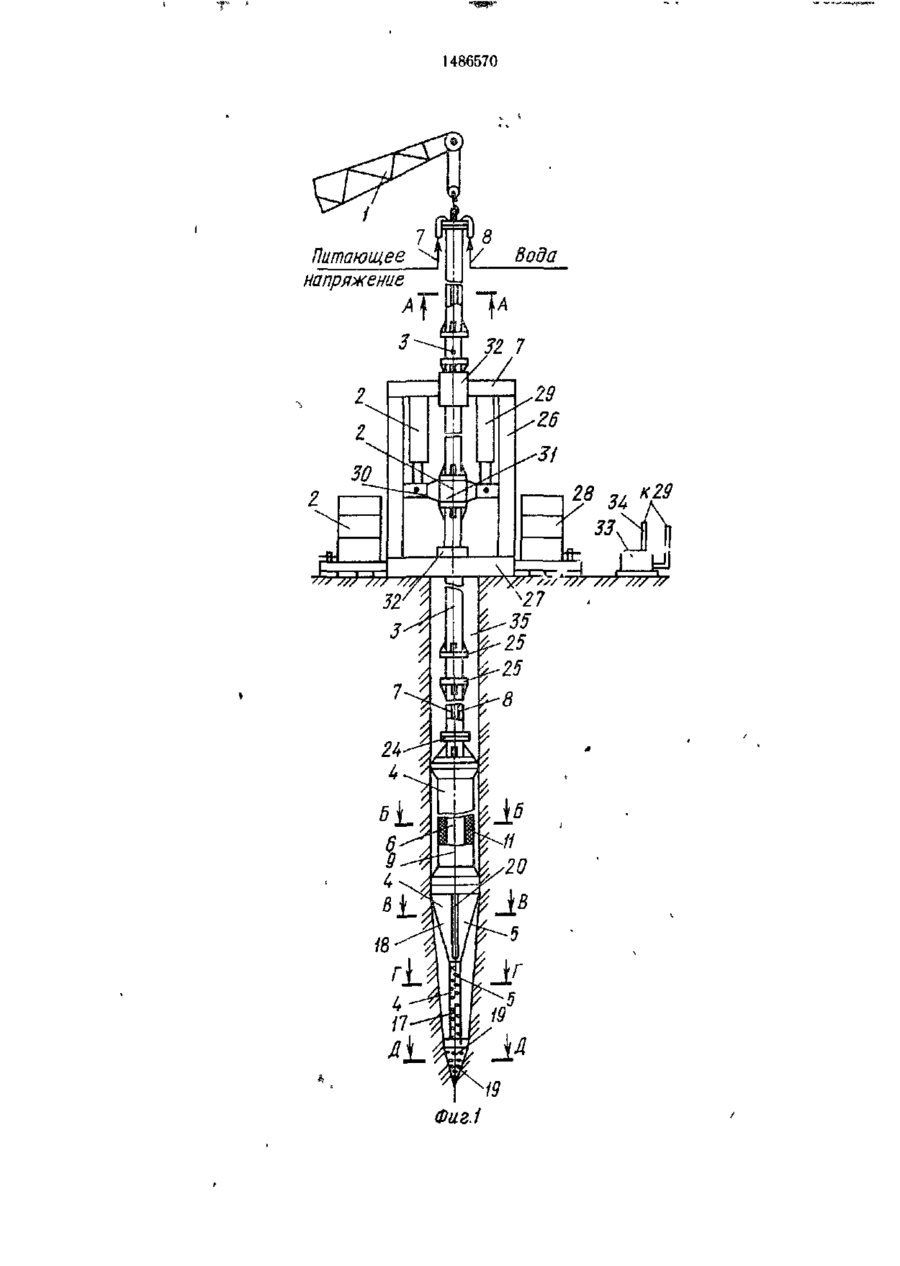

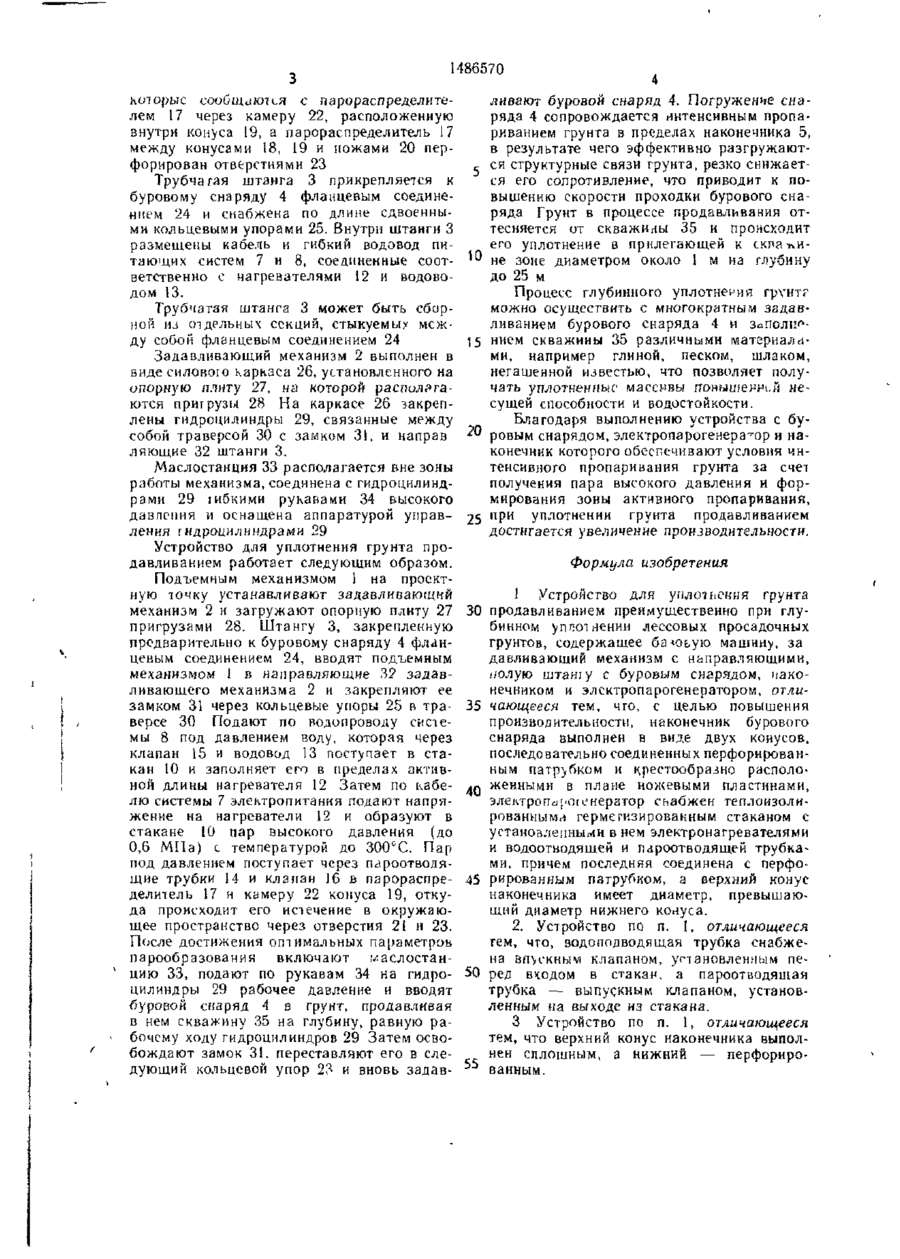

Изобретение относится к строительству, в частности к глубинному уплотнению лессовых просадочных грунтов продавлива нием в них счззжин с одновременным воздействием на грунт водяным паром Изобретение направлено на повышение производительности работ. Достигаемся это тем, чго в устройстве, содержащем буровой снаряд с злекгропарогенератором. наконечник бурового снаряда выполнен а виде двух соосно установленных конусов разного диаметра с перфорированным патрубком между ними и радиальными ножевыми пластинами, а электропарогенератор выполнен в виде теплоизолированного стакана с размещенными в нем нагревателями, водоподводящей и пароотводящей трубками, снабженными впускным и выпускным клапанами. Пространство между двумя конусами бурового наконечника позволяет более эффективно пропаривать грунт, разрушаемый ножевыми пластинами, а система клапанов обеспечивает регулирование подачи воды и выпуска пара, благодаря чему повышается скорость продавливания скважины. 2 з. п. ф-лы. 7 ил. Изобретение относится к строительству и может быть использовано при глубинном уплотнении лессовых просадочных грунтов Цель изобретения — повышение производительности. На фиг. 1 показано устройство, общий вид; на фиг. 2 — электропарогенератор в корпусе буровою снаряда, на фиг 3 — 7 — соответственно сечения А—А, Б—Б, Г—Г, В—В и Д—Д на фиг. 1. Устройство для уплотнения грунта продавливания содержит базовую машину в составе подъемного механизма 1, зздавливающего механизма 2, штангу 3, буровой снаряд 4 с наконечником 5 и электропарогенератором 6 и системы 7 и 8 его питания. 8 корпусе 9 бурового снаряда 4 находится электропарогенератор 6, выполненный в виде загерметизированного цилиндрического стакана 10, охваченного теплоизолирующим экраном 11, в котором установлены V-образные трубчатые электронагреватели 12, водовод 13 и пароотводящие трубки 14. На входе в стакан 10 водовод 13 снабжен впускным клапаном 15, соединяющим его с питающим водог роводом системы 8, а пароотводящие трубки 14 на выходе из стакана 10 снабжены общим выпускным клапаном 16, соединяющим их с парораспределителем 17. Наконечник 4 выполнен в виде конусов 18, 19 различного диаметра, расположенных соосно и соединенных между собой парораспределителем 17 и радиально установленными плоскими ножами 20. При этом верхний конус 18 выполнен сплошным, нижний 19 — перфорирован отверстиями 21, (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ГРУНТА ПРОДАБЛИВАНИЕМ W-N 4ь 00 СЛ 1486570 которые сообщаются с парораспределителем 17 через камеру 22, расположенную внутри конуса 19, а парораспределитель 17 между конусами 18, 19 и ножами 20 перфорирован отверстиями 23 Трубчатая штанга 3 прикрепляется к буровому снаряду 4 фланцевым соединением 24 и снабжена по длине сдвоенными кольцевыми упорами 25. Внутри штанги 3 размещены кабель и гибкий водовод питающих систем 7 и 8, соединенные соответственно с нагревателями 12 и водоводом 13. Трубчатая штанга 3 может быть сборной из отдельных секций, стыкуемых между собой фланцевым соединением 24 Залавливающий механизм 2 выполнен в виде силового каркаса 26, установленного на опорную плиту 27, на которой располагаются пригрузы 28 На каркасе 26 закреплены гидроцилиндры 29, связанные между собой траверсой 30 с замком 31, и направ ляющие 32 штанги 3. Маслостанция 33 располагается вне зоны работы механизма, соединена с гидроцилиндрами 29 іибкими рукавами 34 высокого давления и оснащена аппаратурой управления гидроцилиндрами 29 Устройство для уплотнения грунта продавливанием работает следующим образом. Подъемным механизмом 1 на проектную точку устанавливают задавливающнй механизм 2 и загружают опорную плиту 27 пригрузами 28. Штангу 3, закрепленную предварительно к буровому снаряду 4 фланцевым соединением 24, вводят подъемным механизмом 1 в направляющие 32 задавливающего механизма 2 и закрепляют ее замком 31 через кольцевые упоры 25 в траверее 30 Подают по водопроводу системы 8 под давлением воду, которая через клапан 15 и водовод 13 поступает в стакан 10 и заполняет его в пределах активной длины нагревателя 12 Затем по кабелю системы 7 электропитания подают напряжение на нагреватели 12 и образуют в стакане 10 пар высокого давления (до 0,6 МПа) с температурой до 300 с С. Пар под давлением поступает через пароотводящие трубки 14 и клапан 16 в парораспределитель 17 и камеру 22 конуса 19, откуда происходит его истечение в окружающее пространство через отверстия 2І и 23. После достижения оптимальных параметров парообразования включают маслостанцию 33, подают по рукавам 34 на гидроцилиндры 29 рабочее давление и вводят буровой снаряд А в грунт, продавливая в нем скважину 35 на глубину, равную рабочему ходу гидроцилиндров 29 Затем освобождают замок 31. переставляют его в следующий кольцевой упор 23 и вновь задав ливают буровой снаряд 4. Погружение снаряда 4 сопровождается интенсивным пропарлванием грунта в пределах наконечника 5, в результате чего эффективно разгружаютс ся структурные связи грунта, резко снижается его сопротивление, что приводит к повышению скорости проходки бурового снаряда Грунт в процессе продавлювання оттесняется от скважины 35 и происходит его уплотнение в прилегающей к екпа-ли^ не зоне диаметром около 1 м на глубину до 25 м Процесс глубинного уплотнения грунтг можно осуществить с многократным задавливанием бурового снаряда 4 и заполп^15 нием скважины 35 различными материалами, например глиной, песком, шлаком, негашенной известью, что позволяет получать уплотненные массивы гговьш/ен^й несущей способности и водостойкости. Благодаря выполнению устройства с бу20 ровым снарядом, электронарогенера-'-ор и наконечник которого обеспечивают условия интенсивного пропарииания грунта за счет получения пара высокого давления и формирования зоны активного пропаривания, 25 П Р И уплотнении грунта продавлнванием достигается увеличение производительности. Формула изобретения 3 Устройство для уплотнения грунта 30 п рода вливанием преимущественно при глубинном уплотнении лессовых просадочных грунтов, содержащее баоьую машину, за да вливающий механизм с направляющими, ііолую штату с буровым снарядом, наконечником и элсктропарогенератором, отли35 чающееся тем, чго, с целью повышения производительности, наконечник бурового снаряда выполнен в виде двух конусов, последовательно соединенных перфорированным патрубком и крестообразно расположенными в плане ножевыми пластинами, электроп^-огенератор снабжен теплоизолированными герметизированным стаканом с установленными в нем электронагревателями и водоотводящей и пароотводящей трубками, причем последняя соединена с перфо45 рированным патрубком, а верхний конус наконечника имеет диаметр, превышающий диаметр нижнего конуса. 2. Устройство по п. 1, отличающееся тем, что, зодоподводящая трубка снабжена вп\скным клапаном, установленным пе50 ред входом в стакан, а пароотводяшая трубка — выпускным клапаном, установленным на выходе из стакана. 3 Устройство по п. 1, отличающееся тем, что верхний конус наконечника выполнен сплошным, а нижний — перфориро55 ванным. 1486570 28 19 Фиг.і u к29 1486570 Питающее {§ Вода напряжение I \Д* £ 13 13 10 22 Фиг.7 Фиг.б Редактор М Келемеш З а к а з 3187/26 Составитель М Хасип ТехредИ Верес Тираж 589 К-.р.чморМ Пожо Полм.ное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж — 35 Раушская наб д 4/5 Производственно-издательский комбинат «Патент», і Ь ж і о р о д у і TarapnHd k)l
