Шпурова вставка для направленого розколу монолітних об’єктів невибуховими розширюючими сумішами

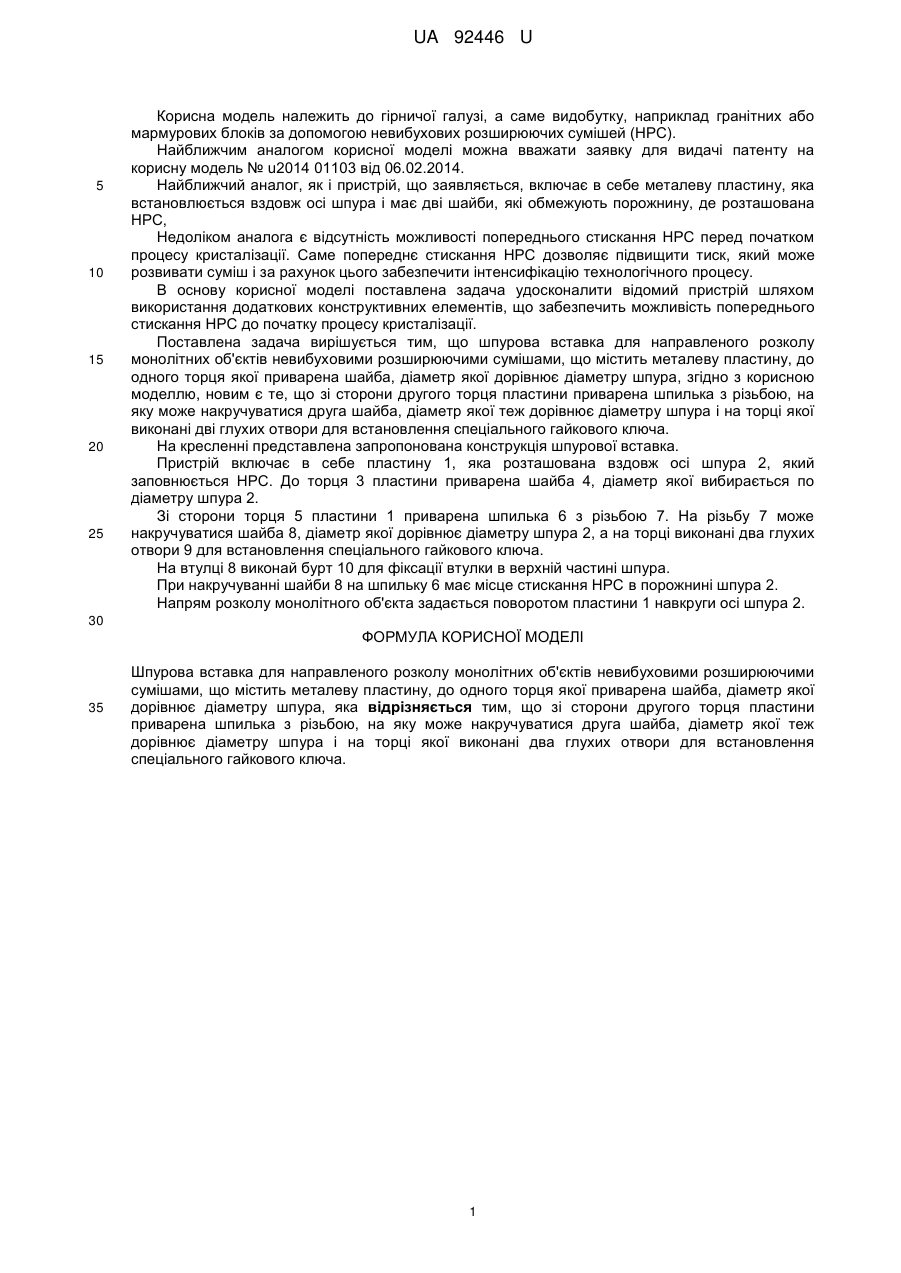

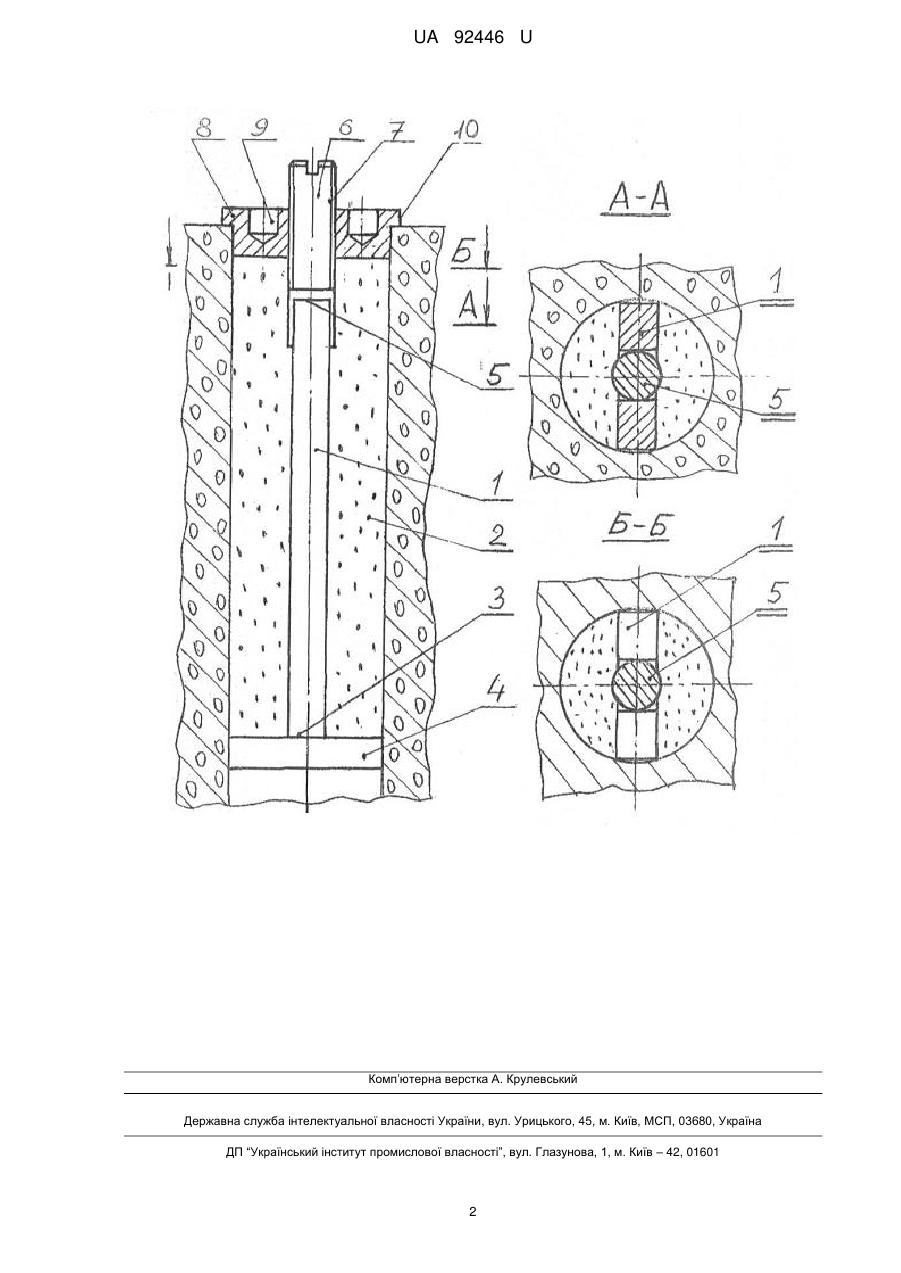

Реферат: Шпурова вставка для направленого розколу монолітних об'єктів невибуховими розширюючими сумішами містить металеву пластину, до одного торця якої приварена шайба, діаметр якої дорівнює діаметру шпура. Зі сторони другого торця пластини приварена шпилька з різьбою, на яку може накручуватися друга шайба, діаметр якої теж дорівнює діаметру шпура і на торці якої виконані два глухих отвори для встановлення спеціального гайкового ключа. UA 92446 U (12) UA 92446 U UA 92446 U 5 10 15 20 25 Корисна модель належить до гірничої галузі, а саме видобутку, наприклад гранітних або мармурових блоків за допомогою невибухових розширюючих сумішей (НРС). Найближчим аналогом корисної моделі можна вважати заявку для видачі патенту на корисну модель № u2014 01103 від 06.02.2014. Найближчий аналог, як і пристрій, що заявляється, включає в себе металеву пластину, яка встановлюється вздовж осі шпура і має дві шайби, які обмежують порожнину, де розташована НРС, Недоліком аналога є відсутність можливості попереднього стискання НРС перед початком процесу кристалізації. Саме попереднє стискання НРС дозволяє підвищити тиск, який може розвивати суміш і за рахунок цього забезпечити інтенсифікацію технологічного процесу. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом використання додаткових конструктивних елементів, що забезпечить можливість попереднього стискання НРС до початку процесу кристалізації. Поставлена задача вирішується тим, що шпурова вставка для направленого розколу монолітних об'єктів невибуховими розширюючими сумішами, що містить металеву пластину, до одного торця якої приварена шайба, діаметр якої дорівнює діаметру шпура, згідно з корисною моделлю, новим є те, що зі сторони другого торця пластини приварена шпилька з різьбою, на яку може накручуватися друга шайба, діаметр якої теж дорівнює діаметру шпура і на торці якої виконані дві глухих отвори для встановлення спеціального гайкового ключа. На кресленні представлена запропонована конструкція шпурової вставка. Пристрій включає в себе пластину 1, яка розташована вздовж осі шпура 2, який заповнюється НРС. До торця 3 пластини приварена шайба 4, діаметр якої вибирається по діаметру шпура 2. Зі сторони торця 5 пластини 1 приварена шпилька 6 з різьбою 7. На різьбу 7 може накручуватися шайба 8, діаметр якої дорівнює діаметру шпура 2, а на торці виконані два глухих отвори 9 для встановлення спеціального гайкового ключа. На втулці 8 виконай бурт 10 для фіксації втулки в верхній частині шпура. При накручуванні шайби 8 на шпильку 6 має місце стискання НРС в порожнині шпура 2. Напрям розколу монолітного об'єкта задається поворотом пластини 1 навкруги осі шпура 2. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Шпурова вставка для направленого розколу монолітних об'єктів невибуховими розширюючими сумішами, що містить металеву пластину, до одного торця якої приварена шайба, діаметр якої дорівнює діаметру шпура, яка відрізняється тим, що зі сторони другого торця пластини приварена шпилька з різьбою, на яку може накручуватися друга шайба, діаметр якої теж дорівнює діаметру шпура і на торці якої виконані два глухих отвори для встановлення спеціального гайкового ключа. 1 UA 92446 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
