Сталева балка з одинарною поперечно профільованою стінкою трапецеїдального обрису з поясами зі швелерів

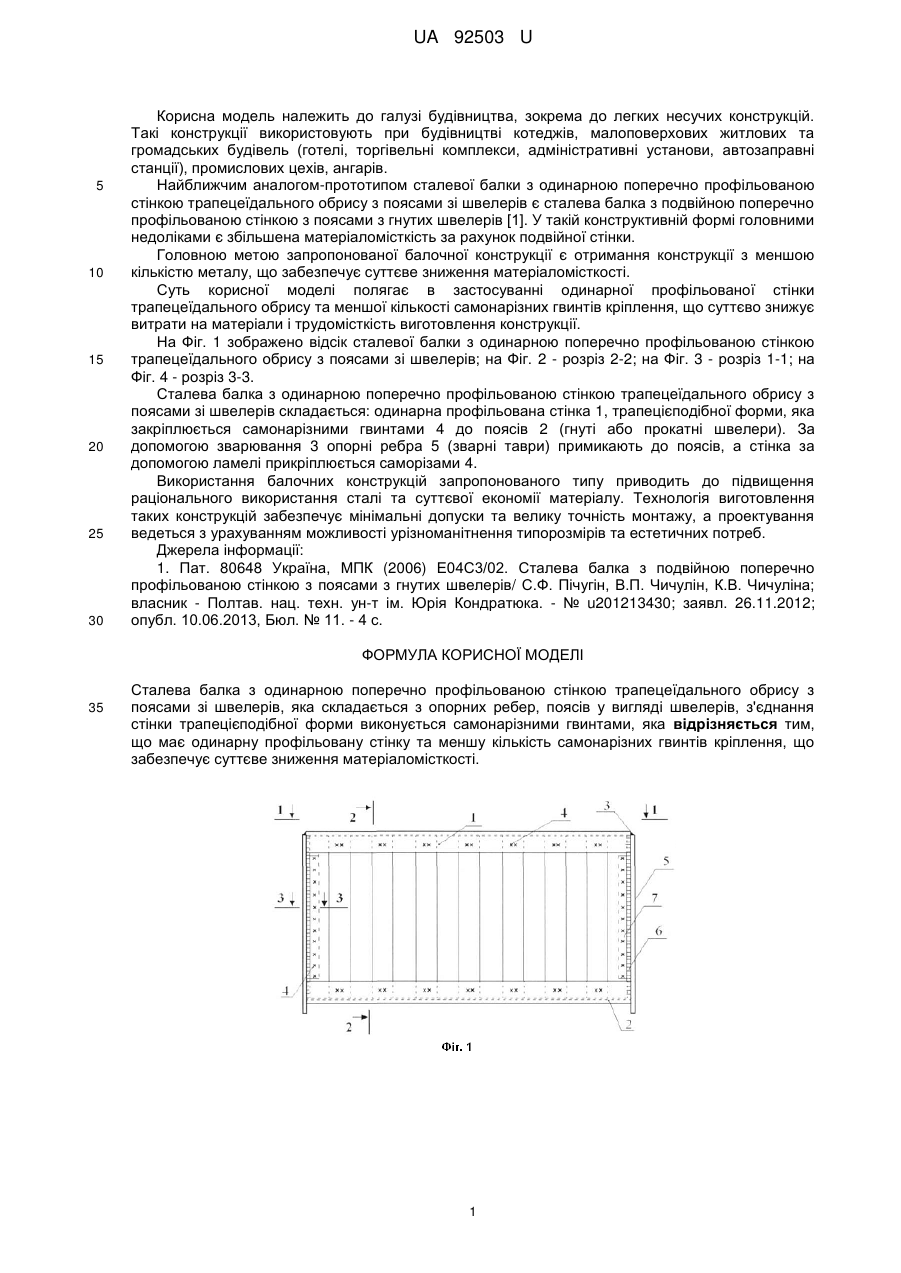

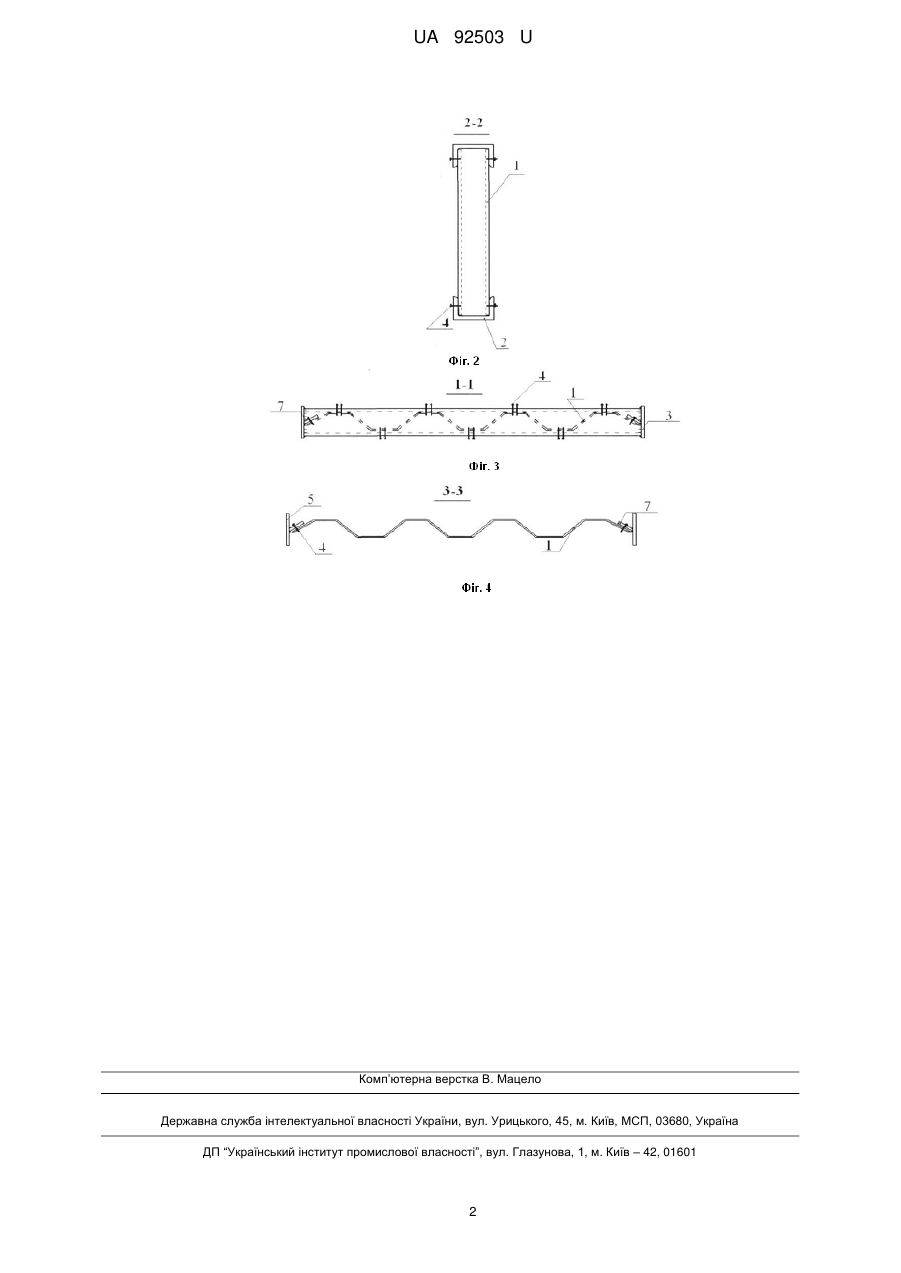

Реферат: Сталева балка з одинарною поперечно профільованою стінкою трапецеїдального обрису з поясами зі швелерів складається з опорних ребер, поясів у вигляді швелерів, з'єднання стінки трапецієподібної форми виконується самонарізними гвинтами. Вона має одинарну профільовану стінку та меншу кількість самонарізних гвинтів кріплення, що забезпечує суттєве зниження матеріаломісткості. UA 92503 U (12) UA 92503 U UA 92503 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, зокрема до легких несучих конструкцій. Такі конструкції використовують при будівництві котеджів, малоповерхових житлових та громадських будівель (готелі, торгівельні комплекси, адміністративні установи, автозаправні станції), промислових цехів, ангарів. Найближчим аналогом-прототипом сталевої балки з одинарною поперечно профільованою стінкою трапецеїдального обрису з поясами зі швелерів є сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів [1]. У такій конструктивній формі головними недоліками є збільшена матеріаломісткість за рахунок подвійної стінки. Головною метою запропонованої балочної конструкції є отримання конструкції з меншою кількістю металу, що забезпечує суттєве зниження матеріаломісткості. Суть корисної моделі полягає в застосуванні одинарної профільованої стінки трапецеїдального обрису та меншої кількості самонарізних гвинтів кріплення, що суттєво знижує витрати на матеріали і трудомісткість виготовлення конструкції. На Фіг. 1 зображено відсік сталевої балки з одинарною поперечно профільованою стінкою трапецеїдального обрису з поясами зі швелерів; на Фіг. 2 - розріз 2-2; на Фіг. 3 - розріз 1-1; на Фіг. 4 - розріз 3-3. Сталева балка з одинарною поперечно профільованою стінкою трапецеїдального обрису з поясами зі швелерів складається: одинарна профільована стінка 1, трапецієподібної форми, яка закріплюється самонарізними гвинтами 4 до поясів 2 (гнуті або прокатні швелери). За допомогою зварювання 3 опорні ребра 5 (зварні таври) примикають до поясів, а стінка за допомогою ламелі прикріплюється саморізами 4. Використання балочних конструкцій запропонованого типу приводить до підвищення раціонального використання сталі та суттєвої економії матеріалу. Технологія виготовлення таких конструкцій забезпечує мінімальні допуски та велику точність монтажу, а проектування ведеться з урахуванням можливості урізноманітнення типорозмірів та естетичних потреб. Джерела інформації: 1. Пат. 80648 Україна, МПК (2006) Е04С3/02. Сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів/ С.Ф. Пічугін, В.П. Чичулін, К.В. Чичуліна; власник - Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u201213430; заявл. 26.11.2012; опубл. 10.06.2013, Бюл. № 11. - 4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Сталева балка з одинарною поперечно профільованою стінкою трапецеїдального обрису з поясами зі швелерів, яка складається з опорних ребер, поясів у вигляді швелерів, з'єднання стінки трапецієподібної форми виконується самонарізними гвинтами, яка відрізняється тим, що має одинарну профільовану стінку та меншу кількість самонарізних гвинтів кріплення, що забезпечує суттєве зниження матеріаломісткості. 1 UA 92503 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
