Сталева балка з одинарною поперечно профільованою стінкою синусоїдального обрису з поясами зі швелерів

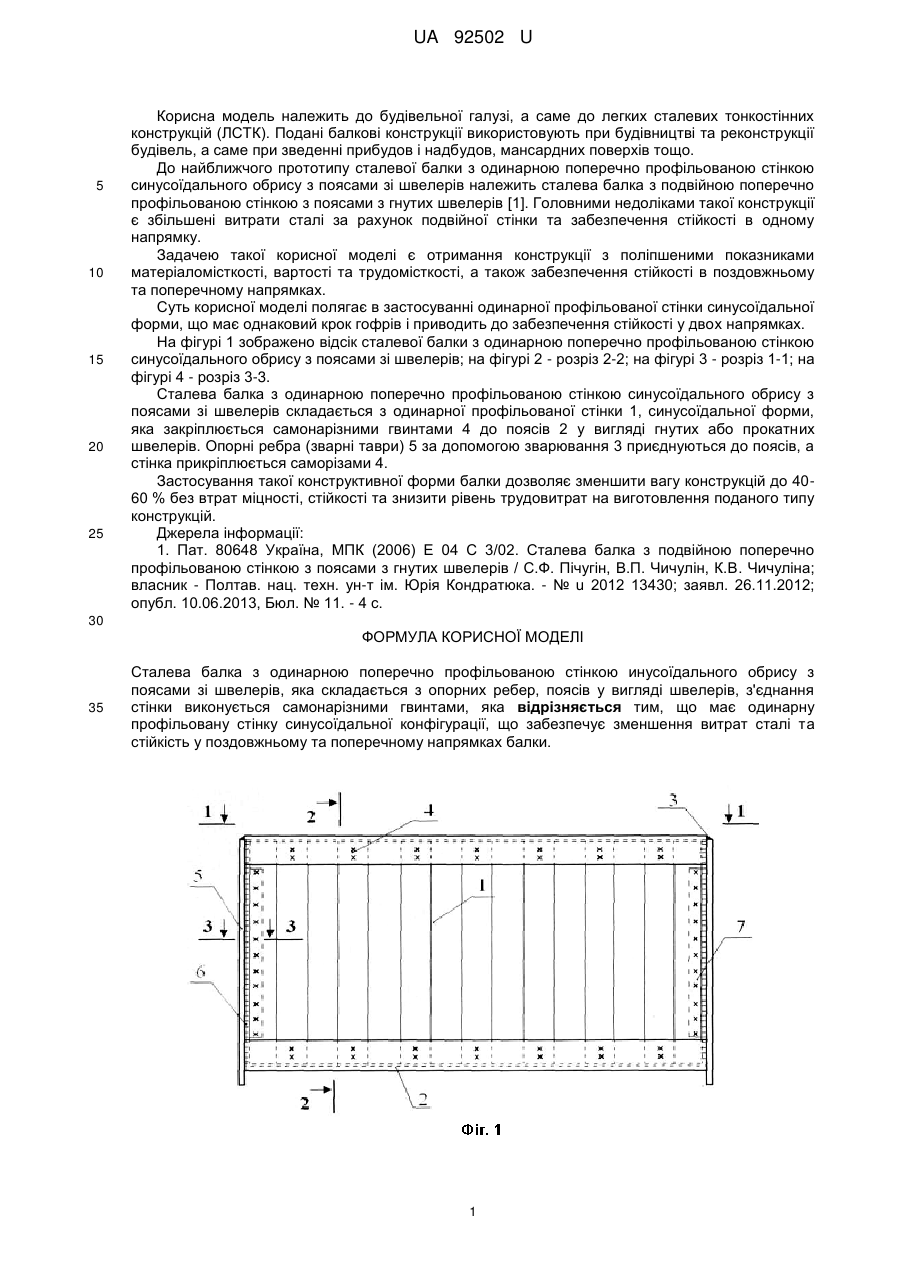

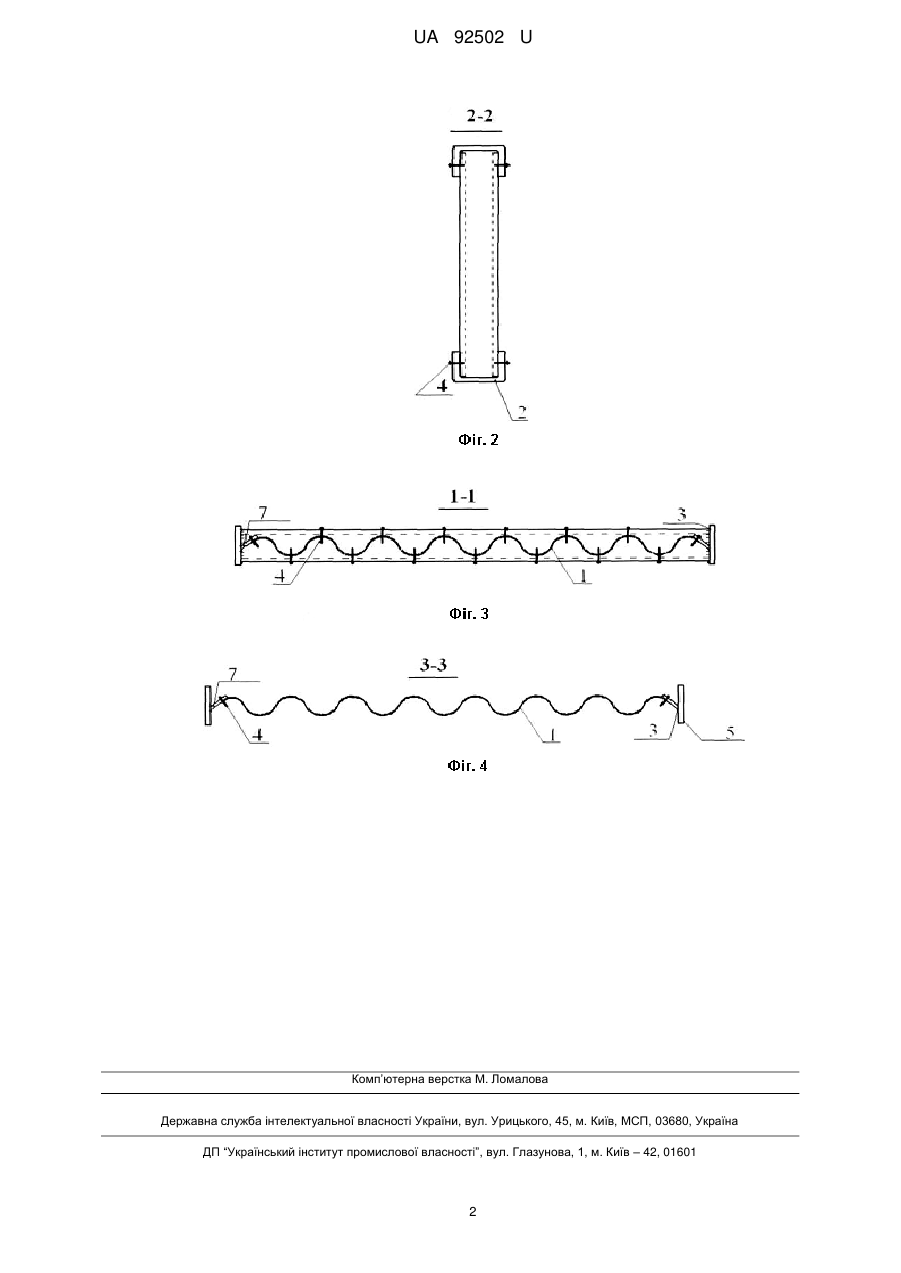

Реферат: Сталева балка з одинарною поперечно профільованою стінкою синусоїдального обрису з поясами зі швелерів складається з опорних ребер, поясів у вигляді швелерів, з'єднання стінки виконується самонарізними гвинтами. Вона має одинарну профільовану стінку синусоїдальної конфігурації, що забезпечує зменшення витрат сталі та стійкість у поздовжньому та поперечному напрямках балки. UA 92502 U (12) UA 92502 U UA 92502 U 5 10 15 20 25 Корисна модель належить до будівельної галузі, а саме до легких сталевих тонкостінних конструкцій (ЛСТК). Подані балкові конструкції використовують при будівництві та реконструкції будівель, а саме при зведенні прибудов і надбудов, мансардних поверхів тощо. До найближчого прототипу сталевої балки з одинарною поперечно профільованою стінкою синусоїдального обрису з поясами зі швелерів належить сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів [1]. Головними недоліками такої конструкції є збільшені витрати сталі за рахунок подвійної стінки та забезпечення стійкості в одному напрямку. Задачею такої корисної моделі є отримання конструкції з поліпшеними показниками матеріаломісткості, вартості та трудомісткості, а також забезпечення стійкості в поздовжньому та поперечному напрямках. Суть корисної моделі полягає в застосуванні одинарної профільованої стінки синусоїдальної форми, що має однаковий крок гофрів і приводить до забезпечення стійкості у двох напрямках. На фігурі 1 зображено відсік сталевої балки з одинарною поперечно профільованою стінкою синусоїдального обрису з поясами зі швелерів; на фігурі 2 - розріз 2-2; на фігурі 3 - розріз 1-1; на фігурі 4 - розріз 3-3. Сталева балка з одинарною поперечно профільованою стінкою синусоїдального обрису з поясами зі швелерів складається з одинарної профільованої стінки 1, синусоїдальної форми, яка закріплюється самонарізними гвинтами 4 до поясів 2 у вигляді гнутих або прокатних швелерів. Опорні ребра (зварні таври) 5 за допомогою зварювання 3 приєднуються до поясів, а стінка прикріплюється саморізами 4. Застосування такої конструктивної форми балки дозволяє зменшити вагу конструкцій до 4060 % без втрат міцності, стійкості та знизити рівень трудовитрат на виготовлення поданого типу конструкцій. Джерела інформації: 1. Пат. 80648 Україна, МПК (2006) Е 04 С 3/02. Сталева балка з подвійною поперечно профільованою стінкою з поясами з гнутих швелерів / С.Ф. Пічугін, В.П. Чичулін, К.В. Чичуліна; власник - Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u 2012 13430; заявл. 26.11.2012; опубл. 10.06.2013, Бюл. № 11. - 4 с. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Сталева балка з одинарною поперечно профільованою стінкою инусоїдального обрису з поясами зі швелерів, яка складається з опорних ребер, поясів у вигляді швелерів, з'єднання стінки виконується самонарізними гвинтами, яка відрізняється тим, що має одинарну профільовану стінку синусоїдальної конфігурації, що забезпечує зменшення витрат сталі та стійкість у поздовжньому та поперечному напрямках балки. 1 UA 92502 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
