Пристрій для більш зручного розширення операційної рани

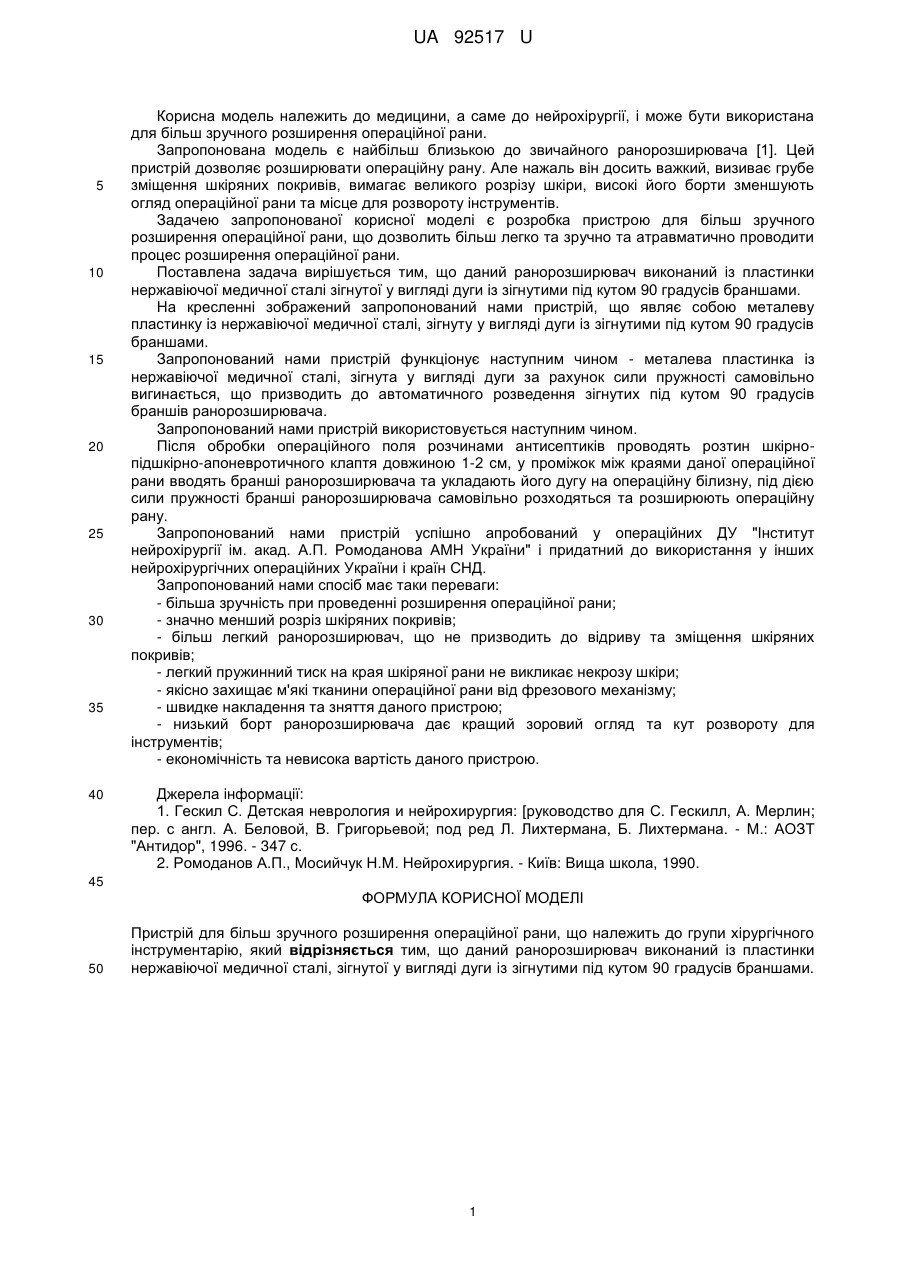

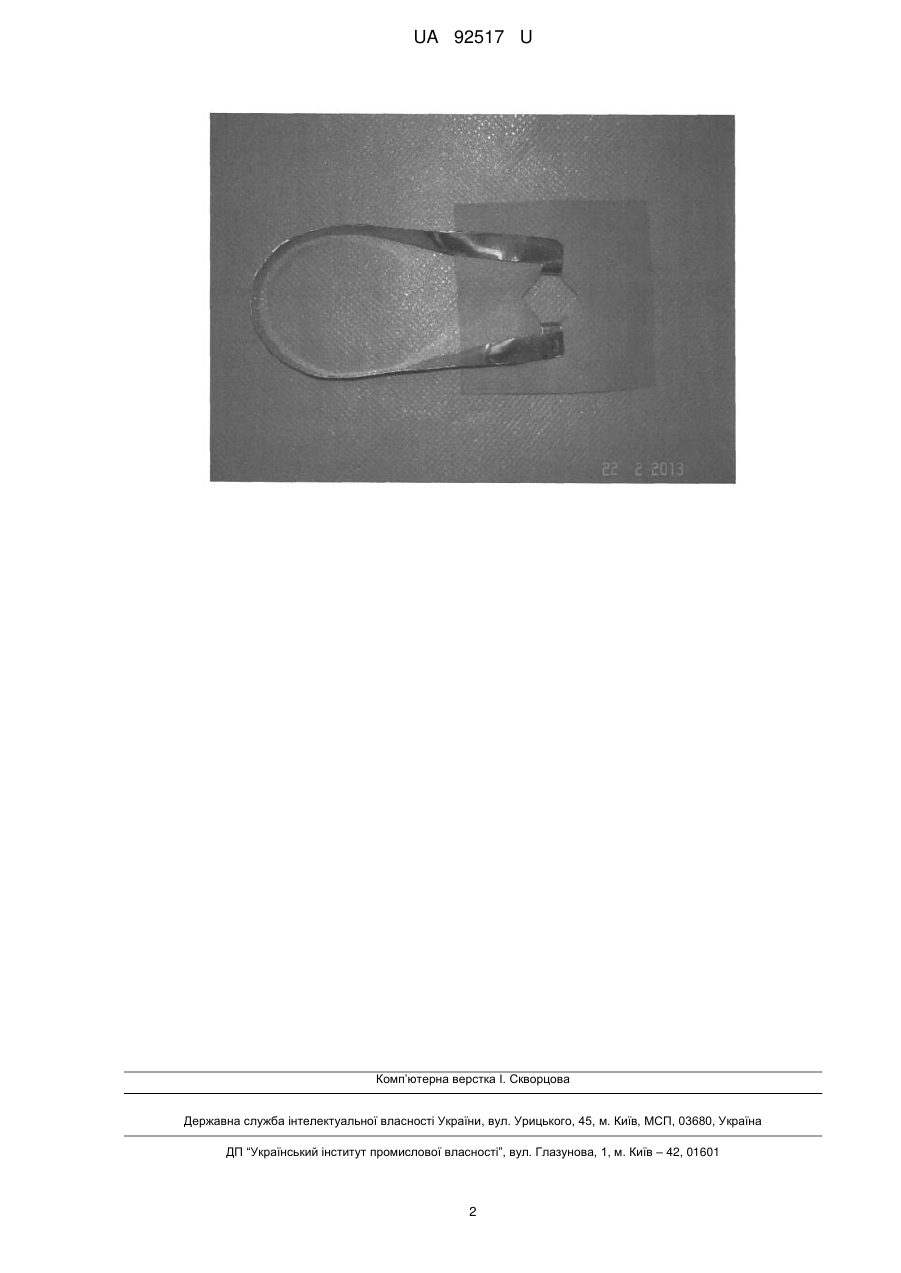

Реферат: UA 92517 U UA 92517 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до нейрохірургії, і може бути використана для більш зручного розширення операційної рани. Запропонована модель є найбільш близькою до звичайного ранорозширювача [1]. Цей пристрій дозволяє розширювати операційну рану. Але нажаль він досить важкий, визиває грубе зміщення шкіряних покривів, вимагає великого розрізу шкіри, високі його борти зменшують огляд операційної рани та місце для розвороту інструментів. Задачею запропонованої корисної моделі є розробка пристрою для більш зручного розширення операційної рани, що дозволить більш легко та зручно та атравматично проводити процес розширення операційної рани. Поставлена задача вирішується тим, що даний ранорозширювач виконаний із пластинки нержавіючої медичної сталі зігнутої у вигляді дуги із зігнутими під кутом 90 градусів браншами. На кресленні зображений запропонований нами пристрій, що являє собою металеву пластинку із нержавіючої медичної сталі, зігнуту у вигляді дуги із зігнутими під кутом 90 градусів браншами. Запропонований нами пристрій функціонує наступним чином - металева пластинка із нержавіючої медичної сталі, зігнута у вигляді дуги за рахунок сили пружності самовільно вигинається, що призводить до автоматичного розведення зігнутих під кутом 90 градусів браншів ранорозширювача. Запропонований нами пристрій використовується наступним чином. Після обробки операційного поля розчинами антисептиків проводять розтин шкірнопідшкірно-апоневротичного клаптя довжиною 1-2 см, у проміжок між краями даної операційної рани вводять бранші ранорозширювача та укладають його дугу на операційну білизну, під дією сили пружності бранші ранорозширювача самовільно розходяться та розширюють операційну рану. Запропонований нами пристрій успішно апробований у операційних ДУ "Інститут нейрохірургії ім. акад. А.П. Ромоданова АМН України" і придатний до використання у інших нейрохірургічних операційних України і країн СНД. Запропонований нами спосіб має таки переваги: - більша зручність при проведенні розширення операційної рани; - значно менший розріз шкіряних покривів; - більш легкий ранорозширювач, що не призводить до відриву та зміщення шкіряних покривів; - легкий пружинний тиск на края шкіряної рани не викликає некрозу шкіри; - якісно захищає м'які тканини операційної рани від фрезового механізму; - швидке накладення та зняття даного пристрою; - низький борт ранорозширювача дає кращий зоровий огляд та кут розвороту для інструментів; - економічність та невисока вартість даного пристрою. Джерела інформації: 1. Гескил С. Детская неврология и нейрохирургия: [руководство для С. Гескилл, А. Мерлин; пер. с англ. А. Беловой, В. Григорьевой; под ред Л. Лихтермана, Б. Лихтермана. - М.: АОЗТ "Антидор", 1996. - 347 с. 2. Ромоданов А.П., Мосийчук Н.М. Нейрохирургия. - Київ: Вища школа, 1990. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для більш зручного розширення операційної рани, що належить до групи хірургічного інструментарію, який відрізняється тим, що даний ранорозширювач виконаний із пластинки нержавіючої медичної сталі, зігнутої у вигляді дуги із зігнутими під кутом 90 градусів браншами. 1 UA 92517 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
