Піротехнічний склад білого диму

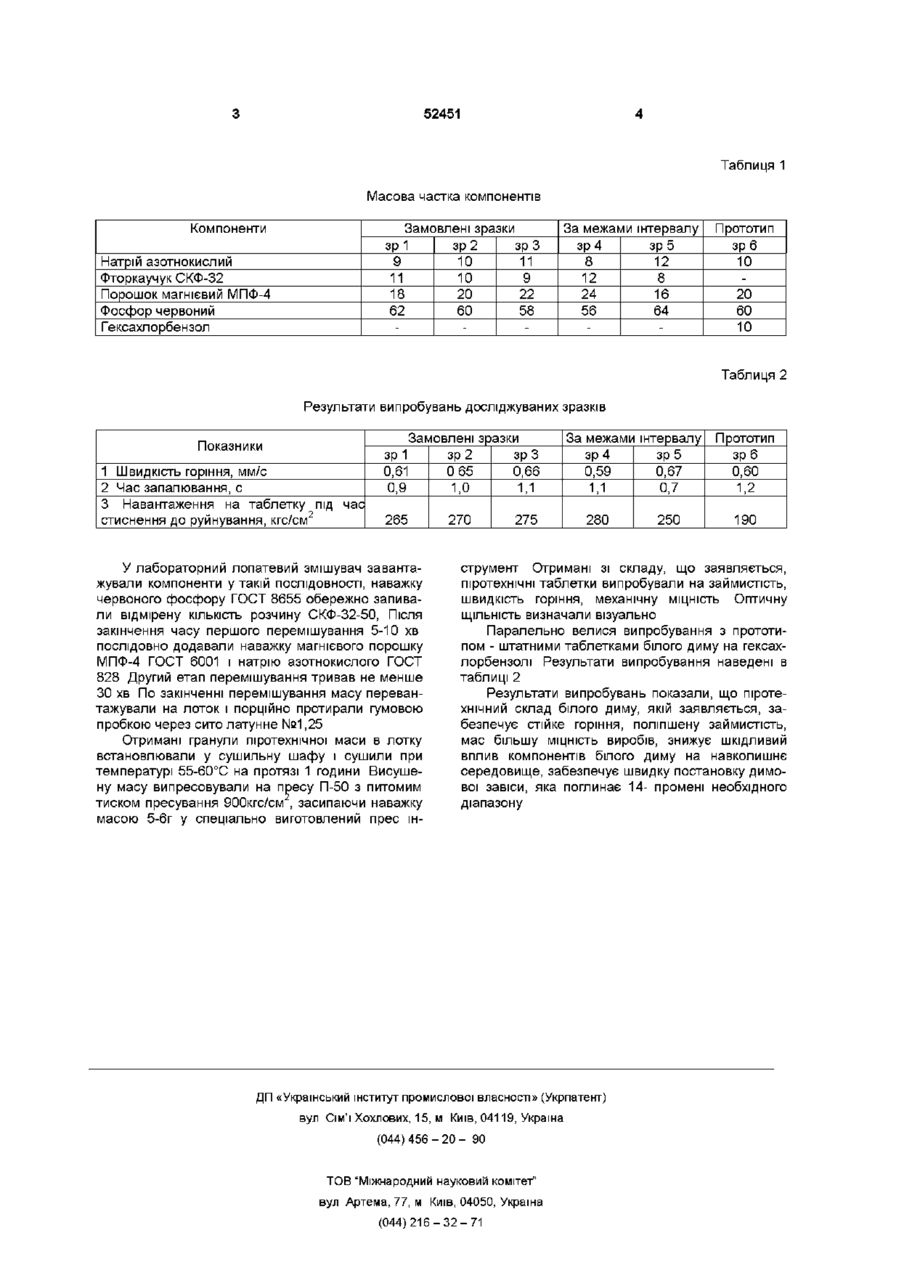

Піротехнічний склад білого диму, що містить натрій азотнокислий, магнієвий порошок, фосфор червоний, який відрізняється тим, що до нього входить фторокаучук в такому співвідношенні компонентів, у мас % Натрій азотнокислий 9-11 Фторокаучук 9-11 Порошок магнієвий 18-22 Фосфор червоний решта Винахід відноситься до галузі піротехнічних димів і може використовуватись при розробці та виготовленні піротехнічних виробів Відомий піротехнічний склад білого диму, що містить, мас % натрій азотнокислий -10 гексахлорбензол-10 магнієвий порошок -20 фосфор червоний - 60 (див, ВСМ №7,1990, с, 13) Недоліком відомого складу білого диму є нерівномірне горіння, низька МІЦНІСТЬ виробів, наявність у складі гексахлорбензолу, забороненого для застосування через шкідливий вплив на навколишнє середовище, недостатньо швидке утворення димової завіси такої покривної здатності, яка поглинає ІЧ- промені необхідного диапазону Перераховані недоліки знижують ефективність застосування складу В основу винаходу поставлене завдання розробити піротехнічний склад білого диму, складові компоненти якого дозволили б знизити шкідливий вплив білого диму на навколишнє середовище, забезпечити швидку постановку димової завіси такої покривної здатності, яка пожинає ІЧ- промені необхідного диапазону Суть винаходу в тому, що піротехнічний склад білого диму, що містить натрій азотнокислий, по рошок магнієвий, фосфор червоний, на відміну від прототипу містить фторкаучук у такому співвідношенні компонентів, має % Натрій азотнокислий 9-10 Фторкаучук 9-10 Порошок магнієвий 18-22 Фосфор червоний решта За рахунок введення до складу фторкаучука підвищується швидкість та СТІЙКІСТЬ горіння, що забезпечує швидке утворення димової завіси необхідної покривної здатності збільшення МІЦНОСТІ виробів зниження шкідливого впливу на навколишнє середовище через те, що продукти реакції фторкаучука при горінні утворюють сполуки, які мають менший шкідливий вплив на навколишнє середовище Виготовлено 5 зразків піротехнічного складу білого диму з різним вмістом компонентів (див табл 1) Зразок 4 має низьку швидкість горіння, зразок 5-низьку механічну МІЦНІСТЬ З розрахункової КІЛЬКОСТІ фторкаучука марки СКФ-32 ГОСТ Ш76 готували розчин (СКФ-32-50) в ацетоні ГОСТ 2768 із розрахунку фторкаучук СКФ32 ацетон -1 1 ю ю 52451 Таблиця 1 Масова частка компонентів Компоненти Замовлені зразки зр 1 зр 2 зрЗ Натрій азотнокислий Фтор каучук СКФ-32 Порошок магнієвий МПФ-4 Фосфор червоний Гексахлорбензол 9 11 18 62 10 10 20 60 11 9 22 58 За межами інтервалу зр 4 зр 5 8 12 24 56 12 8 16 64 Прототип зр 6 10 20 60 10 Таблиця 2 Результати випробувань досліджуваних зразків Показники 1 Швидкість горіння, мм/с 2 Час запалювання, с 3 Навантаження на таблетку під час стиснення до руйнування, кгс/см2 Замовлені зразки зр 1 зр 2 зрЗ 0,61 0 65 0,66 За межами інтервалу зр 4 зр 5 0,59 0,67 Прототип зр 6 0,60 0,9 1,0 1,1 1,1 0,7 1,2 265 270 275 280 250 190 У лабораторний лопатевий змішувач завантажували компоненти у такій ПОСЛІДОВНОСТІ, наважку червоного фосфору ГОСТ 8655 обережно запивали відмірену КІЛЬКІСТЬ розчину СКФ-32-50, Після закінчення часу першого перемішування 5-10 хв послідовно додавали наважку магнієвого порошку МПФ-4 ГОСТ 6001 і натрію азотнокислого ГОСТ 828 Другий етап перемішування тривав не менше ЗО хв По закінченні перемішування масу перевантажували на лоток і порційно протирали гумовою пробкою через сито латунне №1,25 Отримані гранули піротехнічної маси в лотку встановлювали у сушильну шафу і сушили при температурі 55-60°С на протязі 1 години Висушену масу випресовували на пресу П-50 з питомим тиском пресування 900кгс/см , засипаючи наважку масою 5-6г у спеціально виготовлений прес ін струмент Отримані зі складу, що заявляється, піротехнічні таблетки випробували на займистість, швидкість горіння, механічну МІЦНІСТЬ Оптичну ЩІЛЬНІСТЬ визначали візуально Паралельно велися випробування з прототипом - штатними таблетками білого диму на гексахлорбензолі Результати випробування наведені в таблиці 2 Результати випробувань показали, що піротехнічний склад білого диму, якій заявляється, забезпечує стійке горіння, поліпшену займистість, мас більшу МІЦНІСТЬ виробів, знижує шкідливий вплив компонентів білого диму на навколишнє середовище, забезпечує швидку постановку димової завіси, яка поглинає 14- промені необхідного діапазону ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
