Закладна деталь системи кріплення залізобетонних колон
Номер патенту: 92586
Опубліковано: 26.08.2014
Автори: Качан Тарас Юрійович, Ярема Юрій Ігорович, Малюшицький Олександр Володимирович, Зейб Марія Володимирівна
Формула / Реферат

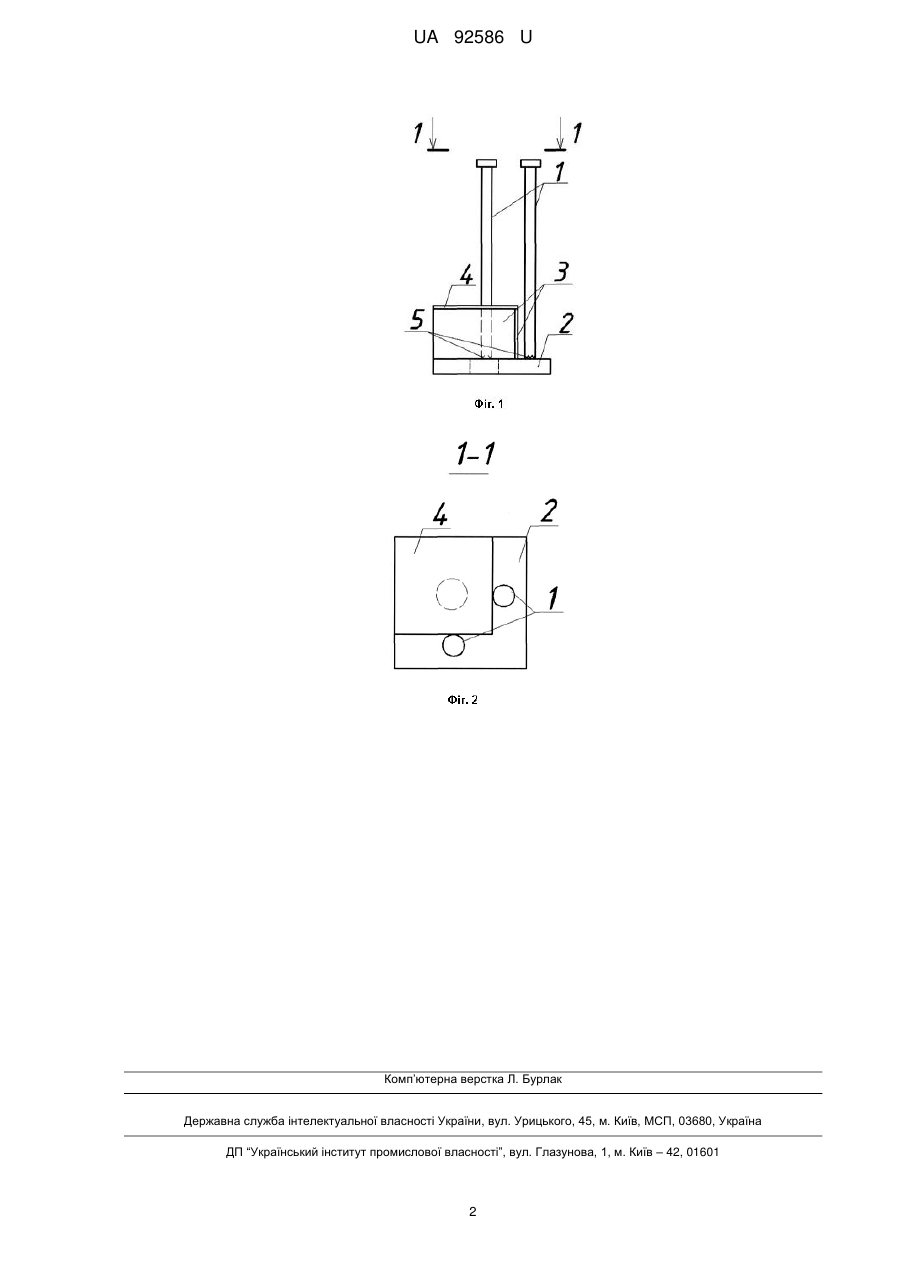

Закладна деталь системи кріплення залізобетонних колон, що складається з анкерів (1), пластини кріплення (2) та захисних пластин (3,4), яка відрізняється тим, що анкери мають висаджені головки та приварюються в тавр до пластини кріплення за допомогою технології зварювання ″Nelson″.
Текст

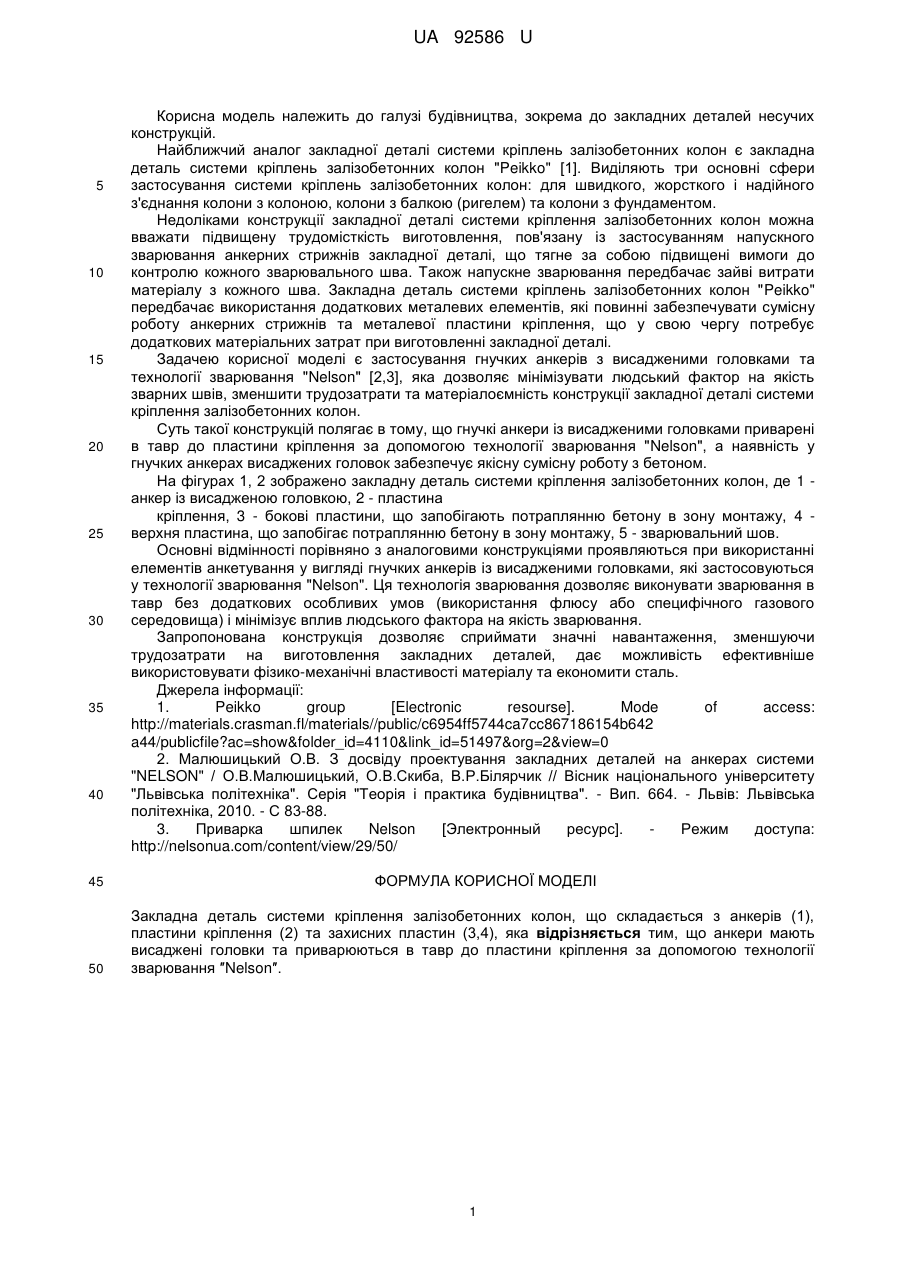

Реферат: Закладна деталь системи кріплення залізобетонних колон складається з анкерів (1), пластини кріплення (2) та захисних пластин (3,4). Анкери мають висаджені головки та приварюються в тавр до пластини кріплення за допомогою технології зварювання ″Nelson″. UA 92586 U (54) ЗАКЛАДНА ДЕТАЛЬ СИСТЕМИ КРІПЛЕННЯ ЗАЛІЗОБЕТОННИХ КОЛОН UA 92586 U UA 92586 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до закладних деталей несучих конструкцій. Найближчий аналог закладної деталі системи кріплень залізобетонних колон є закладна деталь системи кріплень залізобетонних колон "Peikko" [1]. Виділяють три основні сфери застосування системи кріплень залізобетонних колон: для швидкого, жорсткого і надійного з'єднання колони з колоною, колони з балкою (ригелем) та колони з фундаментом. Недоліками конструкції закладної деталі системи кріплення залізобетонних колон можна вважати підвищену трудомісткість виготовлення, пов'язану із застосуванням напускного зварювання анкерних стрижнів закладної деталі, що тягне за собою підвищені вимоги до контролю кожного зварювального шва. Також напускне зварювання передбачає зайві витрати матеріалу з кожного шва. Закладна деталь системи кріплень залізобетонних колон "Peikko" передбачає використання додаткових металевих елементів, які повинні забезпечувати сумісну роботу анкерних стрижнів та металевої пластини кріплення, що у свою чергу потребує додаткових матеріальних затрат при виготовленні закладної деталі. Задачею корисної моделі є застосування гнучких анкерів з висадженими головками та технології зварювання "Nelson" [2,3], яка дозволяє мінімізувати людський фактор на якість зварних швів, зменшити трудозатрати та матеріалоємність конструкції закладної деталі системи кріплення залізобетонних колон. Суть такої конструкцій полягає в тому, що гнучкі анкери із висадженими головками приварені в тавр до пластини кріплення за допомогою технології зварювання "Nelson", а наявність у гнучких анкерах висаджених головок забезпечує якісну сумісну роботу з бетоном. На фігурах 1, 2 зображено закладну деталь системи кріплення залізобетонних колон, де 1 анкер із висадженою головкою, 2 - пластина кріплення, 3 - бокові пластини, що запобігають потраплянню бетону в зону монтажу, 4 верхня пластина, що запобігає потраплянню бетону в зону монтажу, 5 - зварювальний шов. Основні відмінності порівняно з аналоговими конструкціями проявляються при використанні елементів анкетування у вигляді гнучких анкерів із висадженими головками, які застосовуються у технології зварювання "Nelson". Ця технологія зварювання дозволяє виконувати зварювання в тавр без додаткових особливих умов (використання флюсу або специфічного газового середовища) і мінімізує вплив людського фактора на якість зварювання. Запропонована конструкція дозволяє сприймати значні навантаження, зменшуючи трудозатрати на виготовлення закладних деталей, дає можливість ефективніше використовувати фізико-механічні властивості матеріалу та економити сталь. Джерела інформації: 1. Peikko group [Electronic resourse]. Mode of access: http://materials.crasman.fl/materials//public/c6954ff5744ca7cc867186154b642 a44/publicfile?ac=show&folder_id=4110&link_id=51497&org=2&view=0 2. Малюшицький О.В. З досвіду проектування закладних деталей на анкерах системи "NELSON" / О.В.Малюшицький, О.В.Скиба, В.Р.Білярчик // Вісник національного університету "Львівська політехніка". Серія "Теорія і практика будівництва". - Вип. 664. - Львів: Львівська політехніка, 2010. - С 83-88. 3. Приварка шпилек Nelson [Электронный ресурс]. Режим доступа: http://nelsonua.com/content/view/29/50/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ Закладна деталь системи кріплення залізобетонних колон, що складається з анкерів (1), пластини кріплення (2) та захисних пластин (3,4), яка відрізняється тим, що анкери мають висаджені головки та приварюються в тавр до пластини кріплення за допомогою технології зварювання ″Nelson″. 1 UA 92586 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюMaliushytskyi Oleksandr Volodymyrovych, Kachan Taras Yuriiovych
Автори російськоюМалюшицкий Александр Владимирович, Качан Тарас Юрьевич
МПК / Мітки
МПК: E04B 1/00
Мітки: залізобетонних, кріплення, системі, закладна, деталь, колон
