Трубчастий елемент теплообмінника
Номер патенту: 49900
Опубліковано: 11.05.2010
Автори: Трушина Марина Владиславівна, Степанюк Андрій Романович, Смілян Ілля Олегович
Формула / Реферат
Трубчастий елемент теплообмінника, що виготовлений у вигляді труби, який відрізняється тим, що являє собою гладку трубу, до якої приєднана плоска спіраль по всій довжині труби, при цьому плоска спіраль одягається за допомогою допоміжних елементів таким чином, що має можливість вільно рухатися під повітряним потоком.
Текст

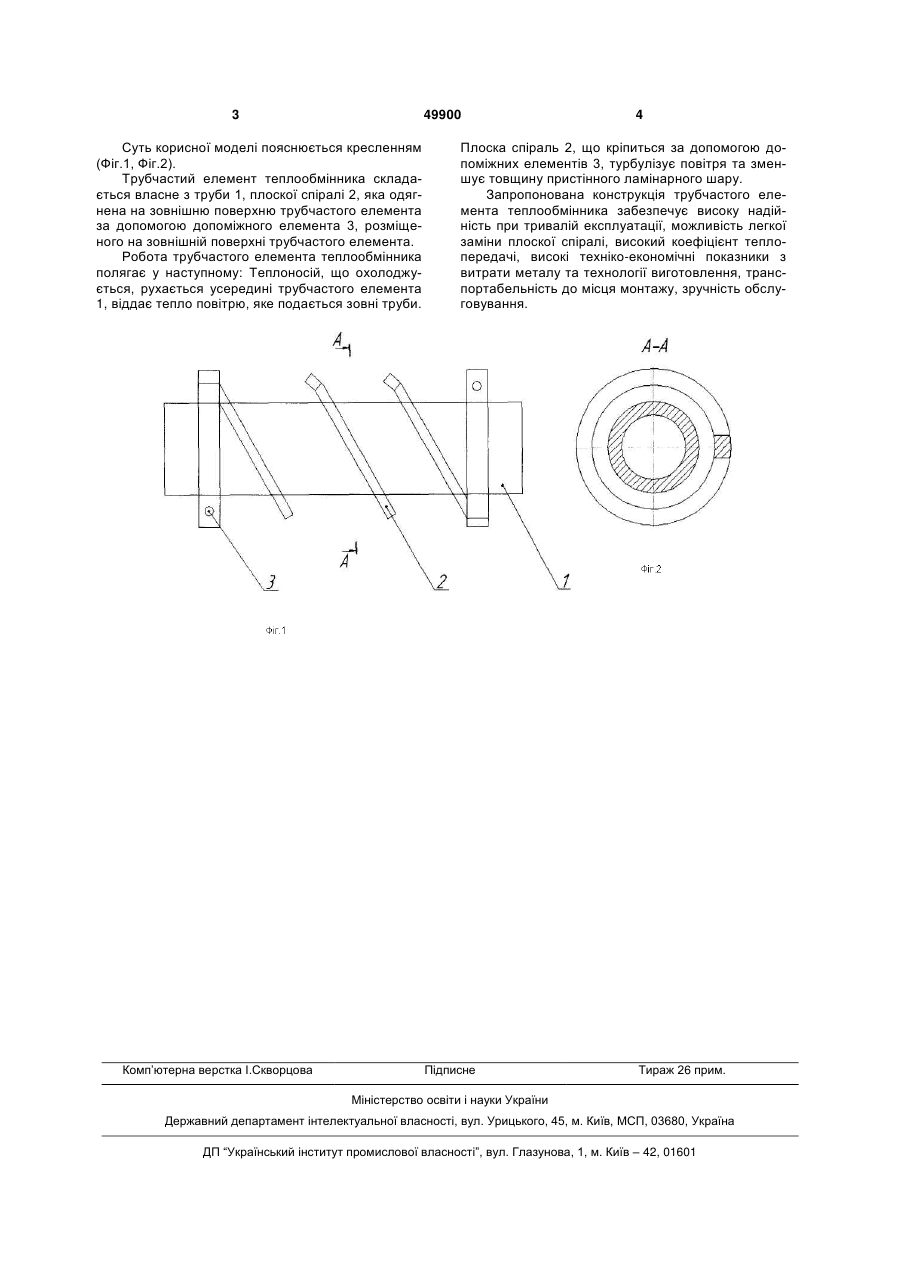

Трубчастий елемент теплообмінника, що виготовлений у вигляді труби, який відрізняється тим, що являє собою гладку трубу, до якої приєднана плоска спіраль по всій довжині труби, при цьому плоска спіраль одягається за допомогою допоміжних елементів таким чином, що має можливість вільно рухатися під повітряним потоком. (19) (21) u200913641 (22) 28.12.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) СМІЛЯН ІЛЛЯ ОЛЕГОВИЧ, СТЕПАНЮК АНДРІЙ РОМАНОВИЧ, ТРУШИНА МАРИНА ВЛАДИСЛАВІВНА (73) СМІЛЯН ІЛЛЯ ОЛЕГОВИЧ, СТЕПАНЮК АНДРІЙ РОМАНОВИЧ, ТРУШИНА МАРИНА ВЛАДИСЛАВІВНА 3 49900 Суть корисної моделі пояснюється кресленням (Фіг.1, Фіг.2). Трубчастий елемент теплообмінника складається власне з труби 1, плоскої спіралі 2, яка одягнена на зовнішню поверхню трубчастого елемента за допомогою допоміжного елемента 3, розміщеного на зовнішній поверхні трубчастого елемента. Робота трубчастого елемента теплообмінника полягає у наступному: Теплоносій, що охолоджується, рухається усередині трубчастого елемента 1, віддає тепло повітрю, яке подається зовні труби. Комп’ютерна верстка І.Скворцова 4 Плоска спіраль 2, що кріпиться за допомогою допоміжних елементів 3, турбулізує повітря та зменшує товщину пристінного ламінарного шару. Запропонована конструкція трубчастого елемента теплообмінника забезпечує високу надійність при тривалій експлуатації, можливість легкої заміни плоскої спіралі, високий коефіцієнт теплопередачі, високі техніко-економічні показники з витрати металу та технології виготовлення, транспортабельність до місця монтажу, зручність обслуговування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTubular member of heat exchanger
Автори англійськоюSmilian Illia Olehovych, Stepaniuk Andrii Romanovych, Trushyna Maryna Vladyslavivna
Назва патенту російськоюТрубчатый элемент теплообменника
Автори російськоюСмилян Илья Олегович, Степанюк Андрей Романович, Трушина Марина Владиславовна
МПК / Мітки
МПК: F28F 1/10
Мітки: трубчастий, елемент, теплообмінника
