Спосіб з’єднання залізобетонних панелей діафрагм жорсткості в будівлях безкапітельно-безбалкової конструктивної системи

Завантажити PDF файл.

Формула / Реферат

Спосіб з'єднання залізобетонних панелей діафрагм жорсткості в будівлях безкапітельно-безбалкової конструктивної системи, при якому з'єднуються залізобетонні панелі діафрагм жорсткості, який відрізняється тим, що їх з'єднання між собою та з колонами здійснюється зварюванням закладних деталей, установлених по периметру кожної панелі.

Текст

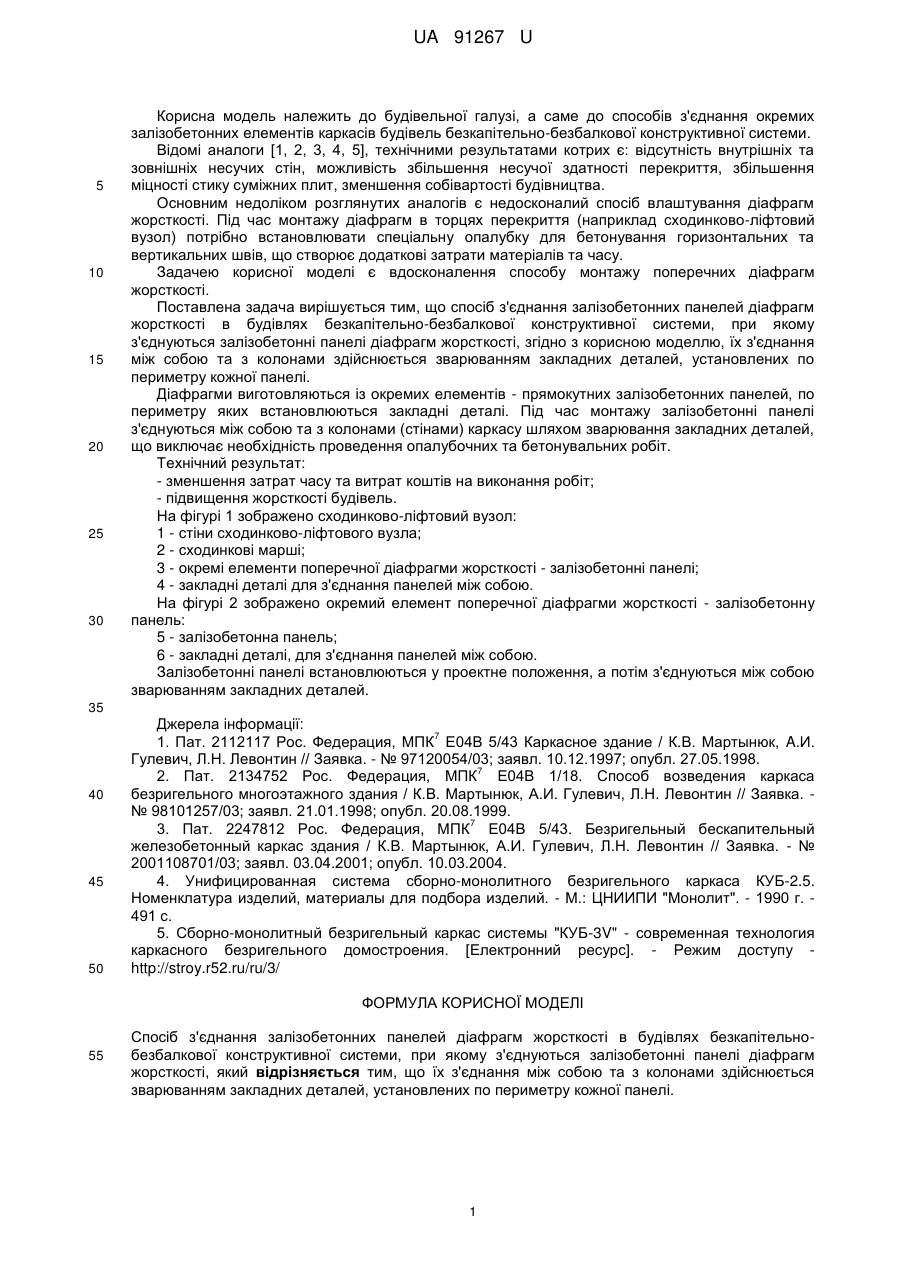

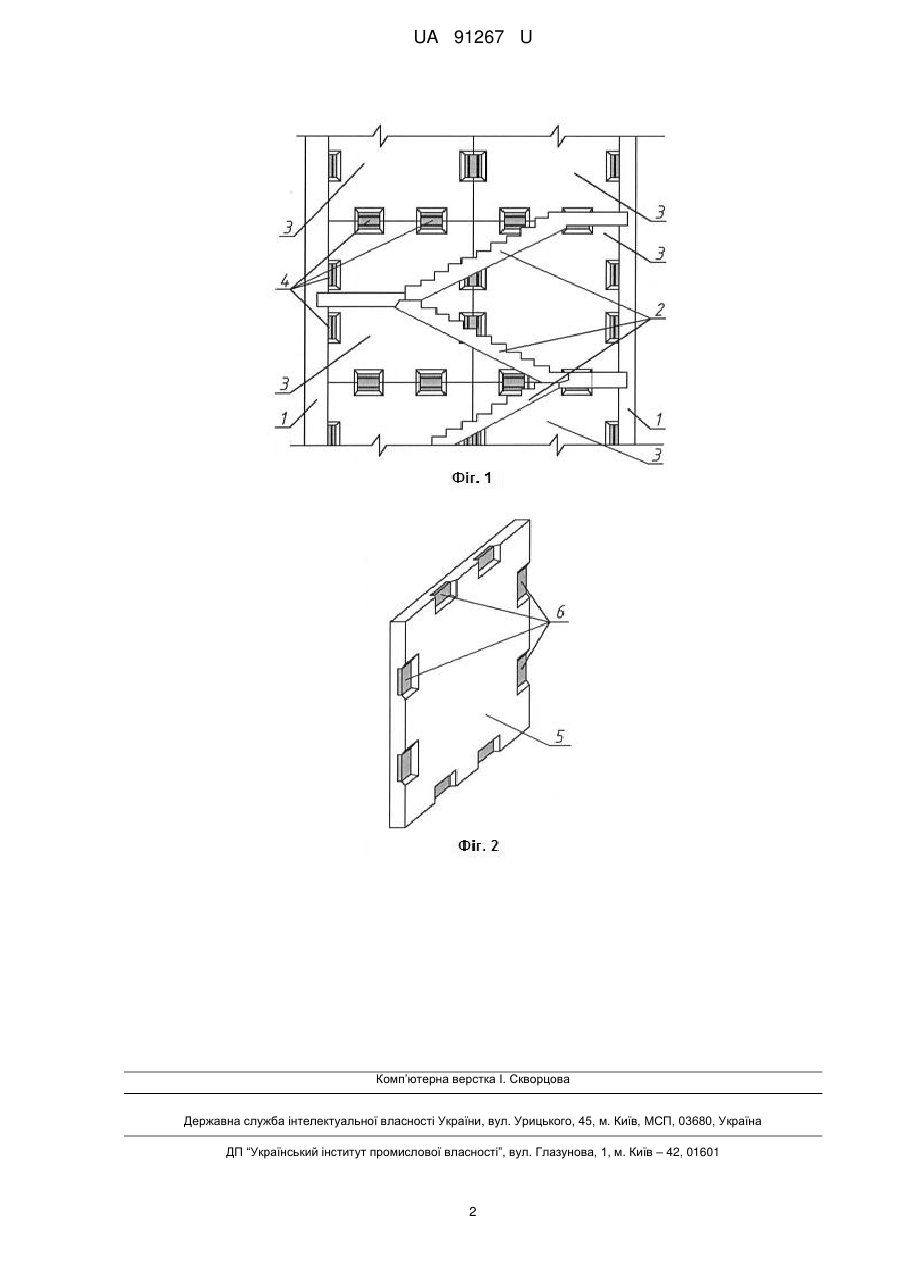

Реферат: Спосіб з'єднання залізобетонних панелей діафрагм жорсткості в будівлях безкапітельнобезбалкової конструктивної системи включає з'єднання залізобетонних панелей діафрагм жорсткості. При цьому з'єднання між собою та з колонами здійснюється зварюванням закладних деталей, установлених по периметру кожної панелі. UA 91267 U (12) UA 91267 U UA 91267 U 5 10 15 20 25 30 Корисна модель належить до будівельної галузі, а саме до способів з'єднання окремих залізобетонних елементів каркасів будівель безкапітельно-безбалкової конструктивної системи. Відомі аналоги [1, 2, 3, 4, 5], технічними результатами котрих є: відсутність внутрішніх та зовнішніх несучих стін, можливість збільшення несучої здатності перекриття, збільшення міцності стику суміжних плит, зменшення собівартості будівництва. Основним недоліком розглянутих аналогів є недосконалий спосіб влаштування діафрагм жорсткості. Під час монтажу діафрагм в торцях перекриття (наприклад сходинково-ліфтовий вузол) потрібно встановлювати спеціальну опалубку для бетонування горизонтальних та вертикальних швів, що створює додаткові затрати матеріалів та часу. Задачею корисної моделі є вдосконалення способу монтажу поперечних діафрагм жорсткості. Поставлена задача вирішується тим, що спосіб з'єднання залізобетонних панелей діафрагм жорсткості в будівлях безкапітельно-безбалкової конструктивної системи, при якому з'єднуються залізобетонні панелі діафрагм жорсткості, згідно з корисною моделлю, їх з'єднання між собою та з колонами здійснюється зварюванням закладних деталей, установлених по периметру кожної панелі. Діафрагми виготовляються із окремих елементів - прямокутних залізобетонних панелей, по периметру яких встановлюються закладні деталі. Під час монтажу залізобетонні панелі з'єднуються між собою та з колонами (стінами) каркасу шляхом зварювання закладних деталей, що виключає необхідність проведення опалубочних та бетонувальних робіт. Технічний результат: - зменшення затрат часу та витрат коштів на виконання робіт; - підвищення жорсткості будівель. На фігурі 1 зображено сходинково-ліфтовий вузол: 1 - стіни сходинково-ліфтового вузла; 2 - сходинкові марші; 3 - окремі елементи поперечної діафрагми жорсткості - залізобетонні панелі; 4 - закладні деталі для з'єднання панелей між собою. На фігурі 2 зображено окремий елемент поперечної діафрагми жорсткості - залізобетонну панель: 5 - залізобетонна панель; 6 - закладні деталі, для з'єднання панелей між собою. Залізобетонні панелі встановлюються у проектне положення, а потім з'єднуються між собою зварюванням закладних деталей. 35 40 45 50 Джерела інформації: 7 1. Пат. 2112117 Рос. Федерация, МПК Е04В 5/43 Каркасное здание / К.В. Мартынюк, A.И. Гулевич, Л.Н. Левонтин // Заявка. - № 97120054/03; заявл. 10.12.1997; опубл. 27.05.1998. 7 2. Пат. 2134752 Рос. Федерация, МПК Е04В 1/18. Способ возведения каркаса безригельного многоэтажного здания / К.В. Мартынюк, А.И. Гулевич, Л.Н. Левонтин // Заявка. № 98101257/03; заявл. 21.01.1998; опубл. 20.08.1999. 7 3. Пат. 2247812 Рос. Федерация, МПК Е04В 5/43. Безригельный бескапительный железобетонный каркас здания / К.В. Мартынюк, А.И. Гулевич, Л.Н. Левонтин // Заявка. - № 2001108701/03; заявл. 03.04.2001; опубл. 10.03.2004. 4. Унифицированная система сборно-монолитного безригельного каркаса КУБ-2.5. Номенклатура изделий, материалы для подбора изделий. - М.: ЦНИИПИ "Монолит". - 1990 г. 491 с. 5. Сборно-монолитный безригельный каркас системы "КУБ-3V" - современная технология каркасного безригельного домостроения. [Електронний ресурс]. - Режим доступу http://stroy.r52.ru/ru/3/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб з'єднання залізобетонних панелей діафрагм жорсткості в будівлях безкапітельнобезбалкової конструктивної системи, при якому з'єднуються залізобетонні панелі діафрагм жорсткості, який відрізняється тим, що їх з'єднання між собою та з колонами здійснюється зварюванням закладних деталей, установлених по периметру кожної панелі. 1 UA 91267 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Pavlikov Andrii Mykolaiovych, Fedorov Dmytro Fedorovych, Kachan Taras Yuriiovych

Автори російською

Павликов Андрей Николаевич, Федоров Дмитрий Федорович, Качан Тарас Юрьевич

МПК / Мітки

МПК: E04B 1/04

Мітки: конструктивно, будівлях, спосіб, жорсткості, панелей, з'єднання, безкапітельно-безбалкової, діафрагм, системі, залізобетонних
