Механізм в’язання трикотажу на круглов’язальній машині

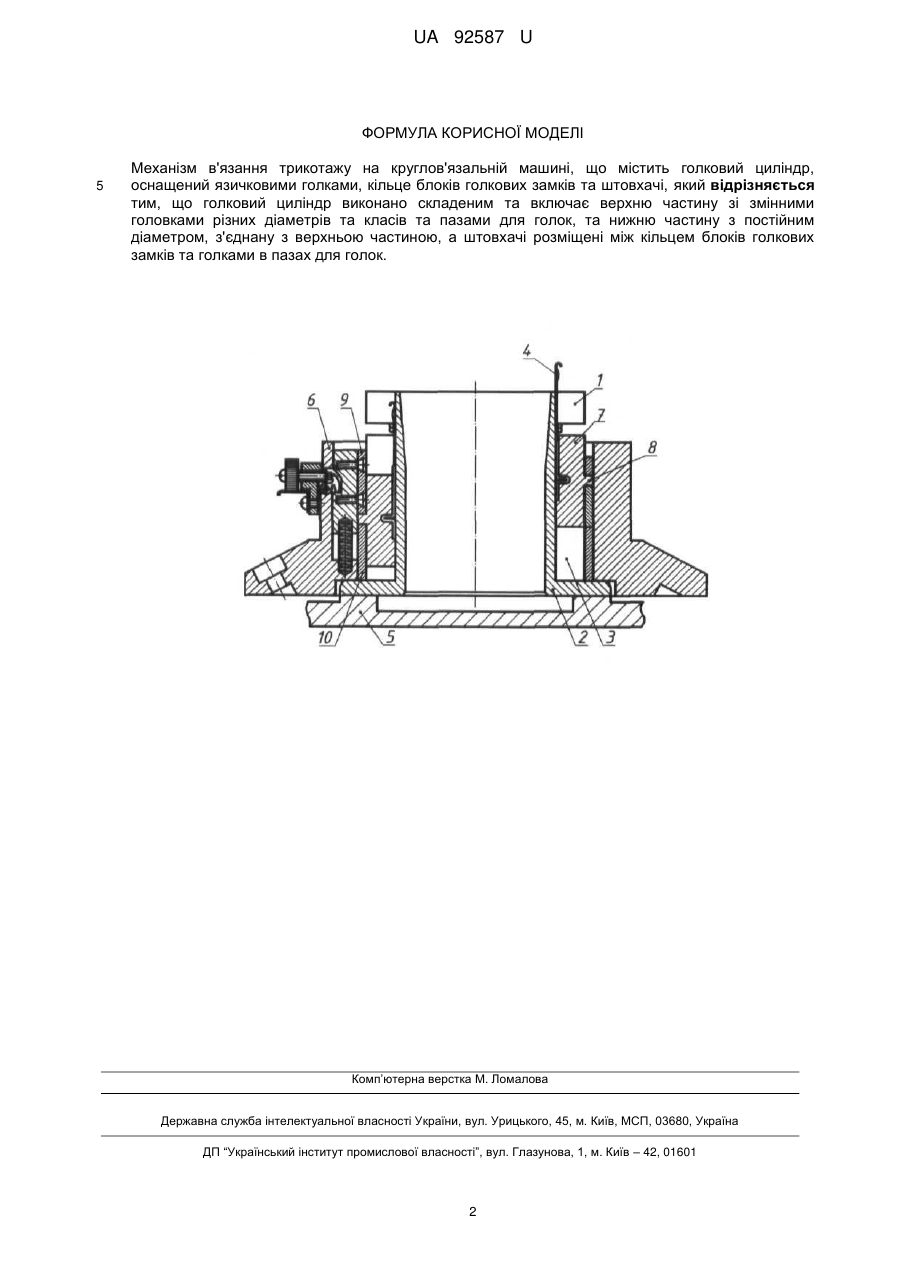

Реферат: Механізм в'язання трикотажу на круглов'язальній машині містить голковий циліндр, оснащений язичковими голками, кільце блоків голкових замків та штовхачі. Голковий циліндр виконано складеним та включає верхню частину зі змінними головками різних діаметрів та класів та пазами для голок, та нижню частину з постійним діаметром, з'єднану з верхньою частиною. Штовхачі розміщені між кільцем блоків голкових замків та голками в пазах для голок. UA 92587 U (54) МЕХАНІЗМ В'ЯЗАННЯ ТРИКОТАЖУ НА КРУГЛОВ'ЯЗАЛЬНІЙ МАШИНІ UA 92587 U UA 92587 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного машинобудування, а саме до механізмів в'язання трикотажу на круглов'язальній машині. Відомий механізм в'язання трикотажу на круглов'язальній машині, описаний в авторському свідоцтві СРСР № 441820, МПК: D04B9/02, D04B15/06, 1976, що містить голковий циліндр, оснащений язичковими голками, блок голкових замків, що охоплює голковий циліндр. Голковий циліндр виконаний нерухомим, при цьому язичкові голки керуються рухомим блоком голкових замків, що дозволяє розмістити по 40 петльоутворюючих систем на голковому циліндрі з постійним діаметром, але не дозволяє виготовляти трикотажне полотно різної щільності. Відомий також механізм в'язання трикотажу на круглов'язальній машині (Смирнов Л.С, Масленников Ю.И., Яворский В.Ю. Технология тканевязаных материалов - К.: Техніка, 1981. 40-41 с.), що містить голковий циліндр, оснащений язичковими голками, кільце блоків голкових замків та штовхачі. Виконання голкового циліндра з постійним діаметром призводить до проектування окремих механізмів в'язання з в'язальними головками різних діаметрів та класів, що звужує технологічні можливості механізму в'язання трикотажу на круглов'язальній машині. В основу корисної моделі поставлена задача створити такий механізм в'язання трикотажу на круглов'язальній машині, в якому введенням нових елементів, новим виконанням відомих елементів та їх зв'язків, забезпечило б розширення технологічних можливостей механізму в'язання трикотажу на круглов'язальній машині. Поставлена задача вирішується тим, що в механізмі в'язання трикотажу на круглов'язальній машині, що містить голковий циліндр, оснащений язичковими голками, кільце блоків голкових замків та штовхачі, згідно з корисною моделлю, голковий циліндр виконано складеним та включає верхню частину зі змінними головками різних діаметрів та класів та пазами для язичкових голок, та нижню частину з постійним діаметром, з'єднану з верхньою частиною, а штовхачі розміщені між кільцем блоків голкових замків та язичковими голками в пазах для останніх. Виконання голкового циліндра складеним, що включає верхню частину зі змінними головками різних діаметрів та класів та пазами для язичкових голок, та нижню частину з постійним діаметром, з'єднану з верхньою частиною, а штовхачі розміщені між кільцем блоків голкових замків та язичковими голками в пазах для них, дозволяє досягти можливість в'язати трикотажне полотно різних щільності та діаметрів на одній трикотажній машині зі змінною в'язальною головкою, що забезпечує розширення технологічних можливостей механізму в'язання трикотажу на круглов'язальній машині. На кресленні представлений загальний вигляд заявленого механізму в'язання трикотажу на круглов'язальній машині. Механізм в'язання трикотажу на круглов'язальній машині містить складений голковий циліндр, що включає верхню частину 1, зі змінними головками 2 різних діаметрів та класів та пазами 3 для язичкових голок 4, нижню частину 5 з постійним діаметром, з'єднану з верхньою частиною 1, кільце блоків 6 голкових замків та штовхачі 7, розміщені між кільцем блоків 6 голкових замків та язичковими голками 4 в пазах 3. Штовхачі 7 мають п'ятки 8, а кільця блоків 6 голкових замків оснащені клинами 9 та 10. Механізм в'язання трикотажу на круглов'язальній машині працює таким чином. При, наприклад, обертанні складеного голкового циліндра, що включає верхню частину 1, зі змінними головками 2 з пазами 3 для язичкових голок 4 п'ятка 8 штовхача 7 взаємодіє з клином 10 кільця блоків голкових замків 6, при цьому переміщається вертикально вверх штовхач 7, а потім вертикальний рух передається від штовхача 7 до голки 4 за рахунок горизонтальної взаємодії п'ятки 8 штовхача 7. При подальшому обертанні складеного голкового циліндра п'ятка 8 штовхача 7 взаємодіє з клином 9 кільця блоків голкових замків 6, при цьому переміщається вертикально вниз штовхач 7, а потім вертикальний рух передається від штовхача 7 до голки 4 за рахунок горизонтальної взаємодії п'ятки 8 штовхача 7. Механізм для його реалізації перевірено при виготовленні технічних рукавів на машинах типу МАР діаметром циліндра в'язального 100 мм. Для розширення номенклатури виробів діаметром від 100 мм до 140 мм було виготовлено додатково чотири циліндри з діаметрами 110, 120, 130 та 140 мм. Таким чином змінюючи в складеному голковому циліндрі верхню частину зі змінними головками діаметром від 100 мм до 140 мм та штовхачі виготовляли технічні рукави діаметрами 100, 110, 120, 130 та 140 мм замінюючи тільки в'язальні циліндри на машині МАР. За рахунок використання однієї машини з незмінним кільцем блоків голкових замків та складеним голковим циліндром зі змінними верхніми частинами зі змінними п'ятьома головками різних діаметрів та класів і пазами зі штовхачами та голками вдалося скоротити в умовах виробництва на 25 % фінансові витрати. 1 UA 92587 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Механізм в'язання трикотажу на круглов'язальній машині, що містить голковий циліндр, оснащений язичковими голками, кільце блоків голкових замків та штовхачі, який відрізняється тим, що голковий циліндр виконано складеним та включає верхню частину зі змінними головками різних діаметрів та класів та пазами для голок, та нижню частину з постійним діаметром, з'єднану з верхньою частиною, а штовхачі розміщені між кільцем блоків голкових замків та голками в пазах для голок. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
