Електропровідне трикотажне полотно

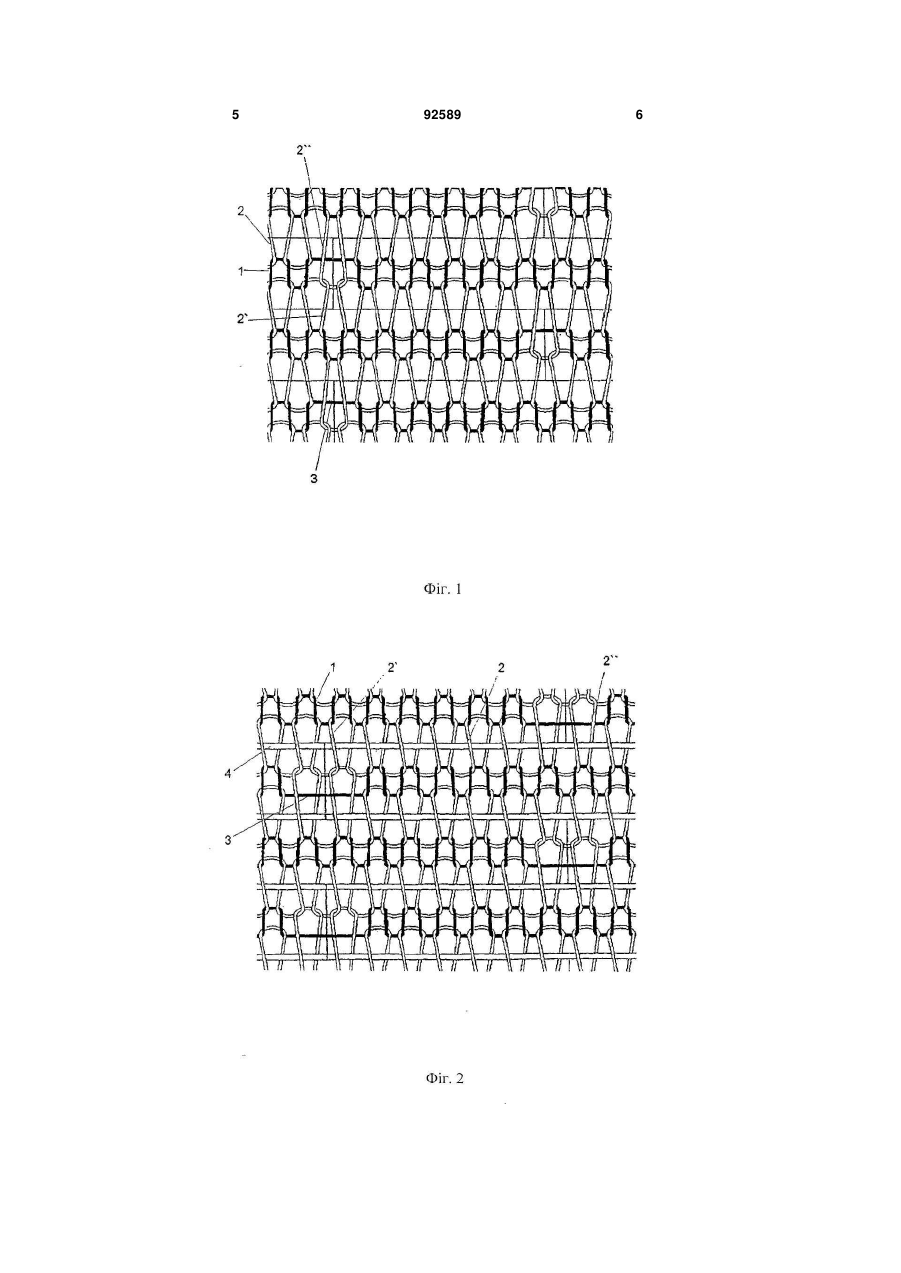

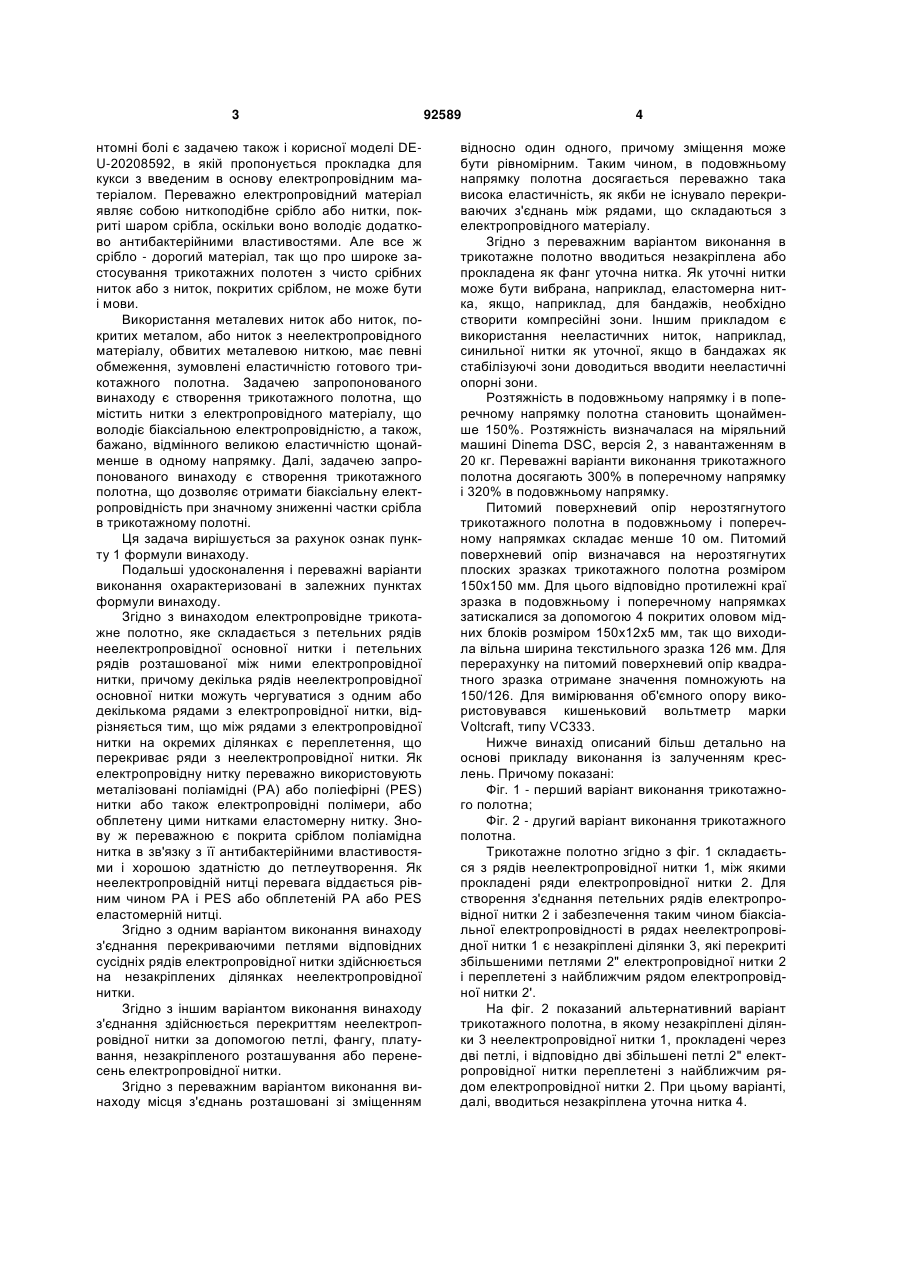

1. Електропровідне трикотажне полотно, що складається з петельних рядів неелектропровідної основної нитки (1) і петельних рядів розташованої між ними електропровідної нитки (2), причому декілька рядів неелектропровідної основної нитки чергуються з одним або декількома рядами з електропровідної нитки, яке відрізняється тим, що між рядами з електропровідної нитки на окремих ділянках виконані з'єднання, що перекривають ряди з неелектропровідної нитки. 2. Електропровідне трикотажне полотно за п. 1, яке відрізняється тим, що в петельних рядах не C2 2 92589 1 3 нтомні болі є задачею також і корисної моделі DEU-20208592, в якій пропонується прокладка для кукси з введеним в основу електропровідним матеріалом. Переважно електропровідний матеріал являє собою ниткоподібне срібло або нитки, покриті шаром срібла, оскільки воно володіє додатково антибактерійними властивостями. Але все ж срібло - дорогий матеріал, так що про широке застосування трикотажних полотен з чисто срібних ниток або з ниток, покритих сріблом, не може бути і мови. Використання металевих ниток або ниток, покритих металом, або ниток з неелектропровідного матеріалу, обвитих металевою ниткою, має певні обмеження, зумовлені еластичністю готового трикотажного полотна. Задачею запропонованого винаходу є створення трикотажного полотна, що містить нитки з електропровідного матеріалу, що володіє біаксіальною електропровідністю, а також, бажано, відмінного великою еластичністю щонайменше в одному напрямку. Далі, задачею запропонованого винаходу є створення трикотажного полотна, що дозволяє отримати біаксіальну електропровідність при значному зниженні частки срібла в трикотажному полотні. Ця задача вирішується за рахунок ознак пункту 1 формули винаходу. Подальші удосконалення і переважні варіанти виконання охарактеризовані в залежних пунктах формули винаходу. Згідно з винаходом електропровідне трикотажне полотно, яке складається з петельних рядів неелектропровідної основної нитки і петельних рядів розташованої між ними електропровідної нитки, причому декілька рядів неелектропровідної основної нитки можуть чергуватися з одним або декількома рядами з електропровідної нитки, відрізняється тим, що між рядами з електропровідної нитки на окремих ділянках є переплетення, що перекриває ряди з неелектропровідної нитки. Як електропровідну нитку переважно використовують металізовані поліамідні (РА) або поліефірні (PES) нитки або також електропровідні полімери, або обплетену цими нитками еластомерну нитку. Знову ж переважною є покрита сріблом поліамідна нитка в зв'язку з її антибактерійними властивостями і хорошою здатністю до петлеутворення. Як неелектропровідній нитці перевага віддається рівним чином РА і PES або обплетеній РА або PES еластомерній нитці. Згідно з одним варіантом виконання винаходу з'єднання перекриваючими петлями відповідних сусідніх рядів електропровідної нитки здійснюється на незакріплених ділянках неелектропровідної нитки. Згідно з іншим варіантом виконання винаходу з'єднання здійснюється перекриттям неелектропровідної нитки за допомогою петлі, фангу, платування, незакріпленого розташування або перенесень електропровідної нитки. Згідно з переважним варіантом виконання винаходу місця з'єднань розташовані зі зміщенням 92589 4 відносно один одного, причому зміщення може бути рівномірним. Таким чином, в подовжньому напрямку полотна досягається переважно така висока еластичність, як якби не існувало перекриваючих з'єднань між рядами, що складаються з електропровідного матеріалу. Згідно з переважним варіантом виконання в трикотажне полотно вводиться незакріплена або прокладена як фанг уточна нитка. Як уточні нитки може бути вибрана, наприклад, еластомерна нитка, якщо, наприклад, для бандажів, необхідно створити компресійні зони. Іншим прикладом є використання нееластичних ниток, наприклад, синильної нитки як уточної, якщо в бандажах як стабілізуючі зони доводиться вводити нееластичні опорні зони. Розтяжність в подовжньому напрямку і в поперечному напрямку полотна становить щонайменше 150%. Розтяжність визначалася на міряльний машині Dinema DSC, версія 2, з навантаженням в 20 кг. Переважні варіанти виконання трикотажного полотна досягають 300% в поперечному напрямку і 320% в подовжньому напрямку. Питомий поверхневий опір нерозтягнутого трикотажного полотна в подовжньому і поперечному напрямках складає менше 10 ом. Питомий поверхневий опір визначався на нерозтягнутих плоских зразках трикотажного полотна розміром 150x150 мм. Для цього відповідно протилежні краї зразка в подовжньому і поперечному напрямках затискалися за допомогою 4 покритих оловом мідних блоків розміром 150x12x5 мм, так що виходила вільна ширина текстильного зразка 126 мм. Для перерахунку на питомий поверхневий опір квадратного зразка отримане значення помножують на 150/126. Для вимірювання об'ємного опору використовувався кишеньковий вольтметр марки Voltcraft, типу VC333. Нижче винахід описаний більш детально на основі прикладу виконання із залученням креслень. Причому показані: Фіг. 1 - перший варіант виконання трикотажного полотна; Фіг. 2 - другий варіант виконання трикотажного полотна. Трикотажне полотно згідно з фіг. 1 складається з рядів неелектропровідної нитки 1, між якими прокладені ряди електропровідної нитки 2. Для створення з'єднання петельних рядів електропровідної нитки 2 і забезпечення таким чином біаксіальної електропровідності в рядах неелектропровідної нитки 1 є незакріплені ділянки 3, які перекриті збільшеними петлями 2" електропровідної нитки 2 і переплетені з найближчим рядом електропровідної нитки 2'. На фіг. 2 показаний альтернативний варіант трикотажного полотна, в якому незакріплені ділянки 3 неелектропровідної нитки 1, прокладені через дві петлі, і відповідно дві збільшені петлі 2" електропровідної нитки переплетені з найближчим рядом електропровідної нитки 2. При цьому варіанті, далі, вводиться незакріплена уточна нитка 4. 5 92589 6 7 Комп’ютерна верстка І. Скворцова 92589 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
