Крапельний водовипуск у формі диска

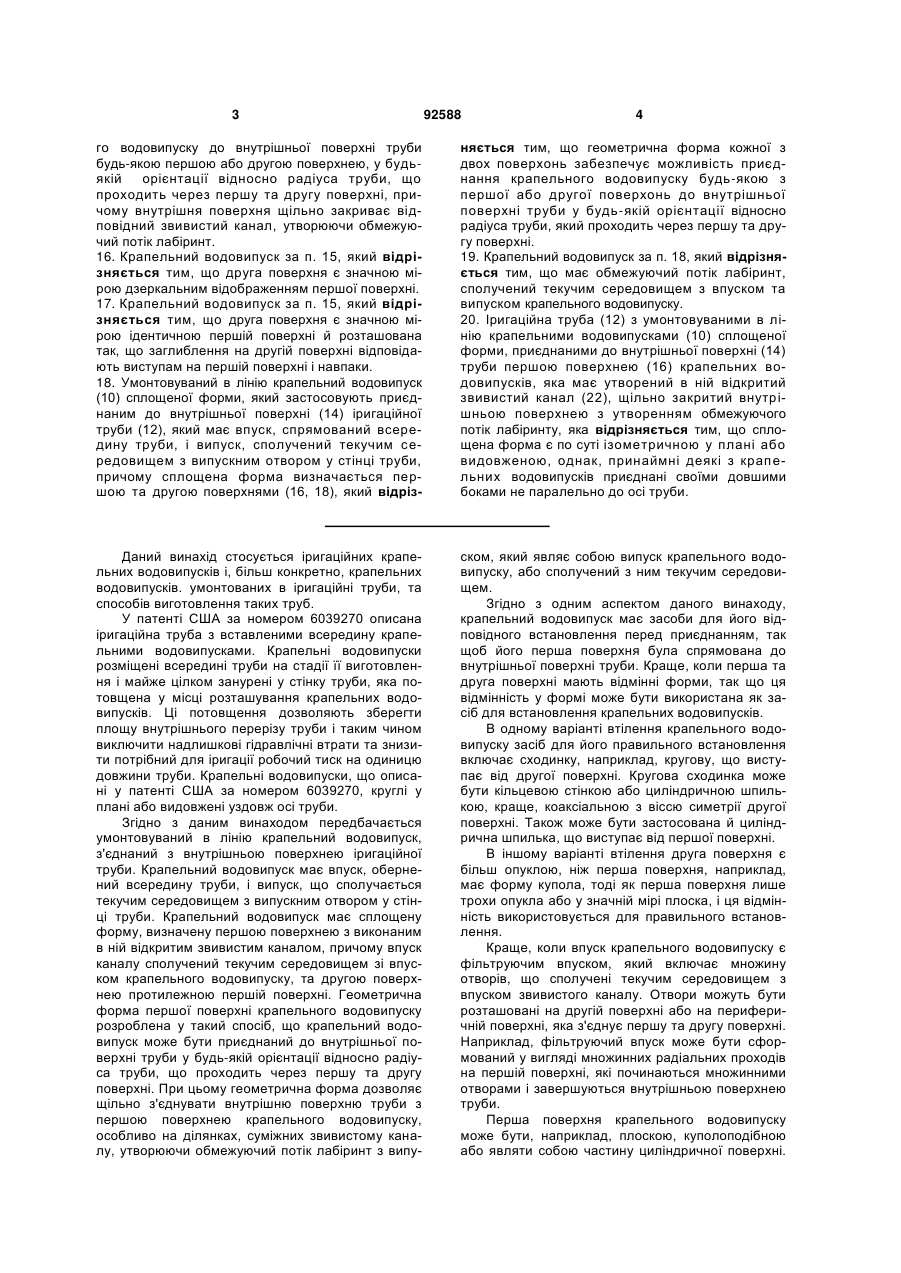

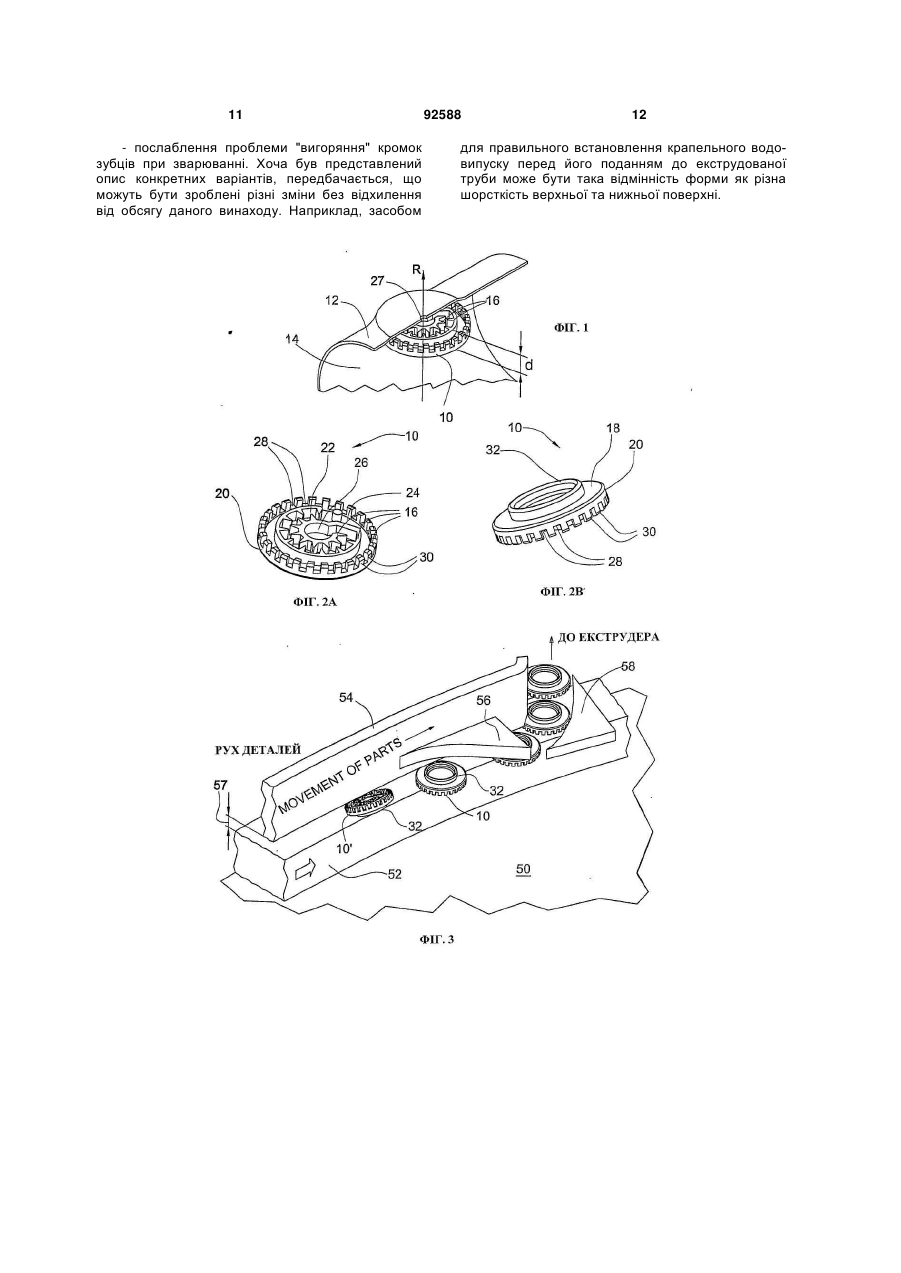

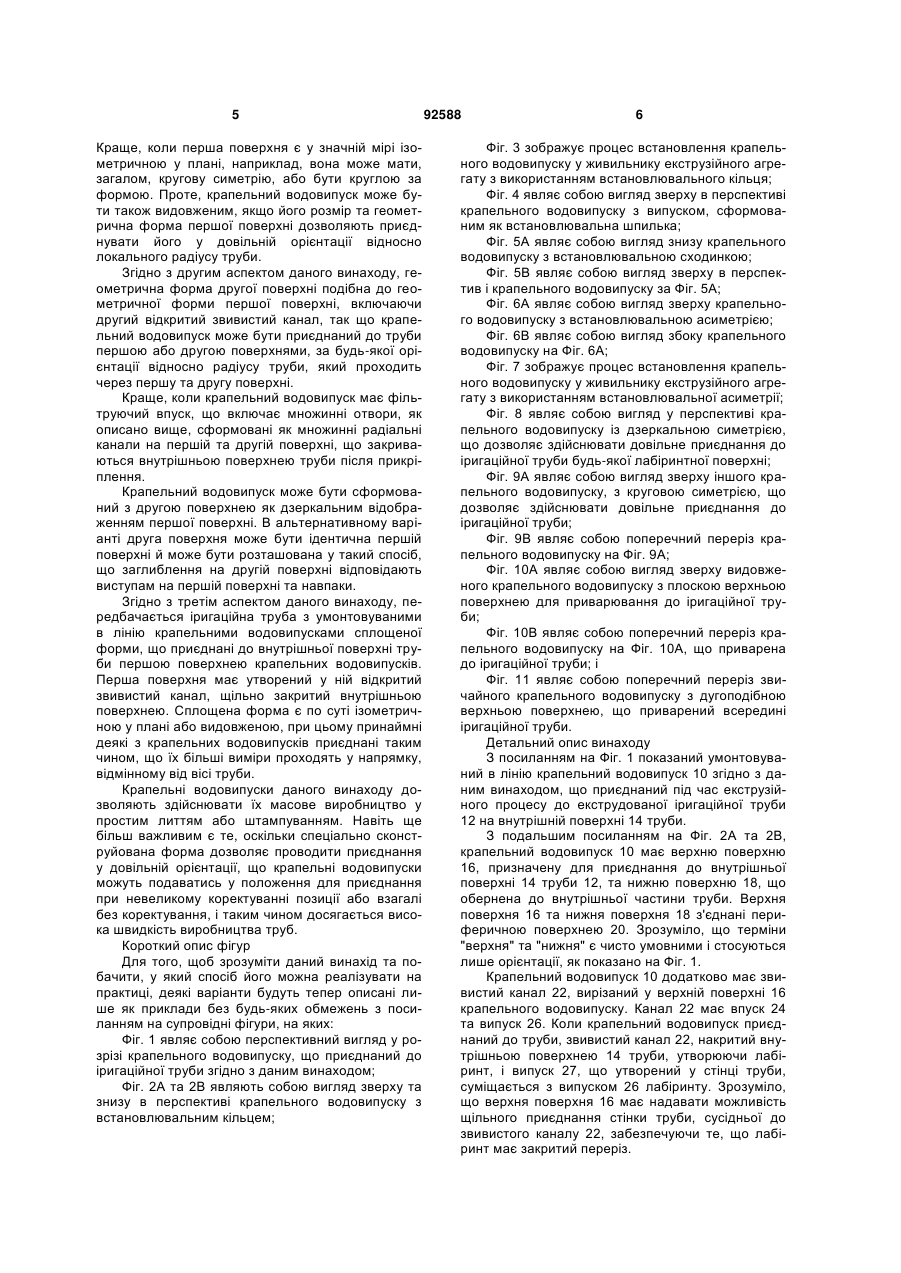

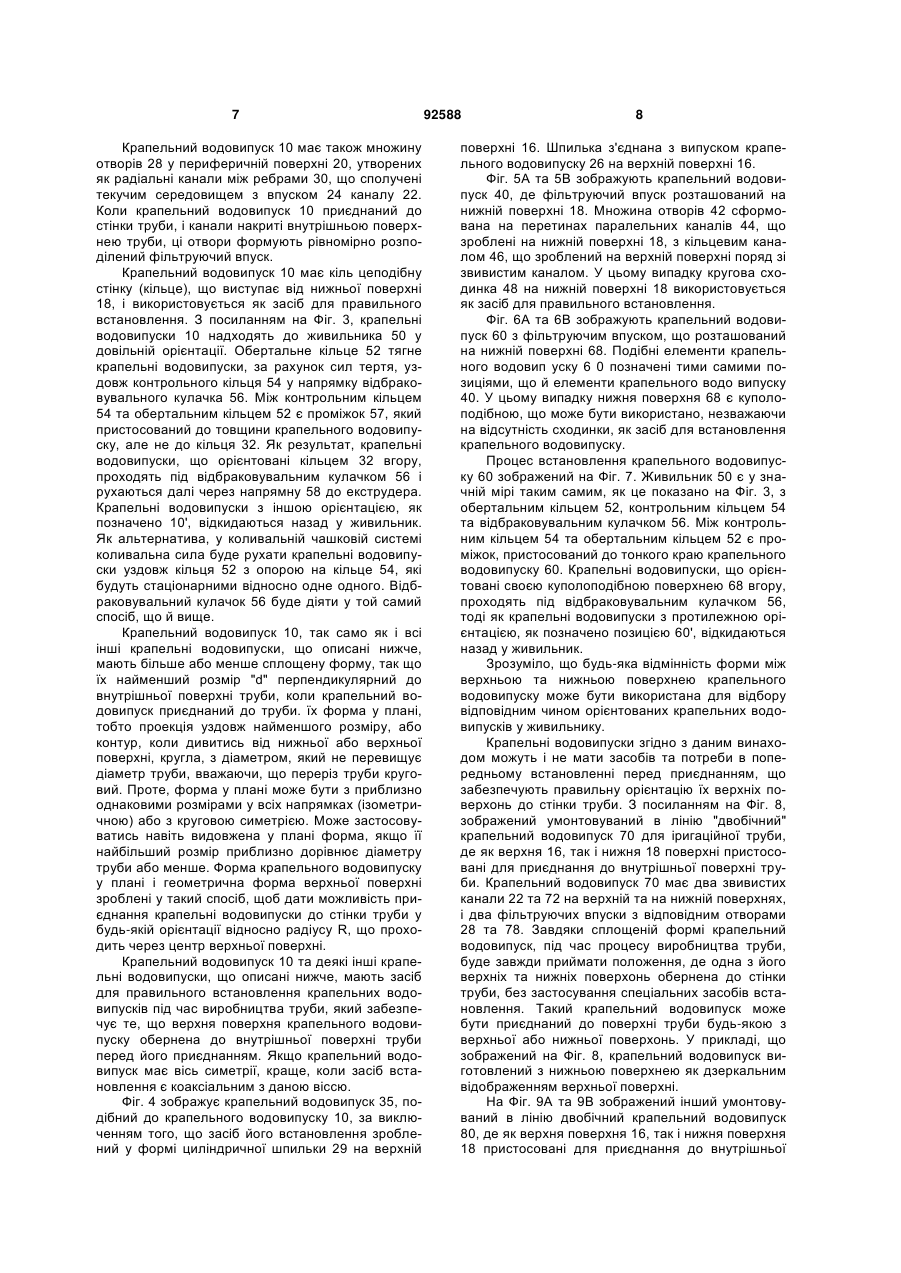

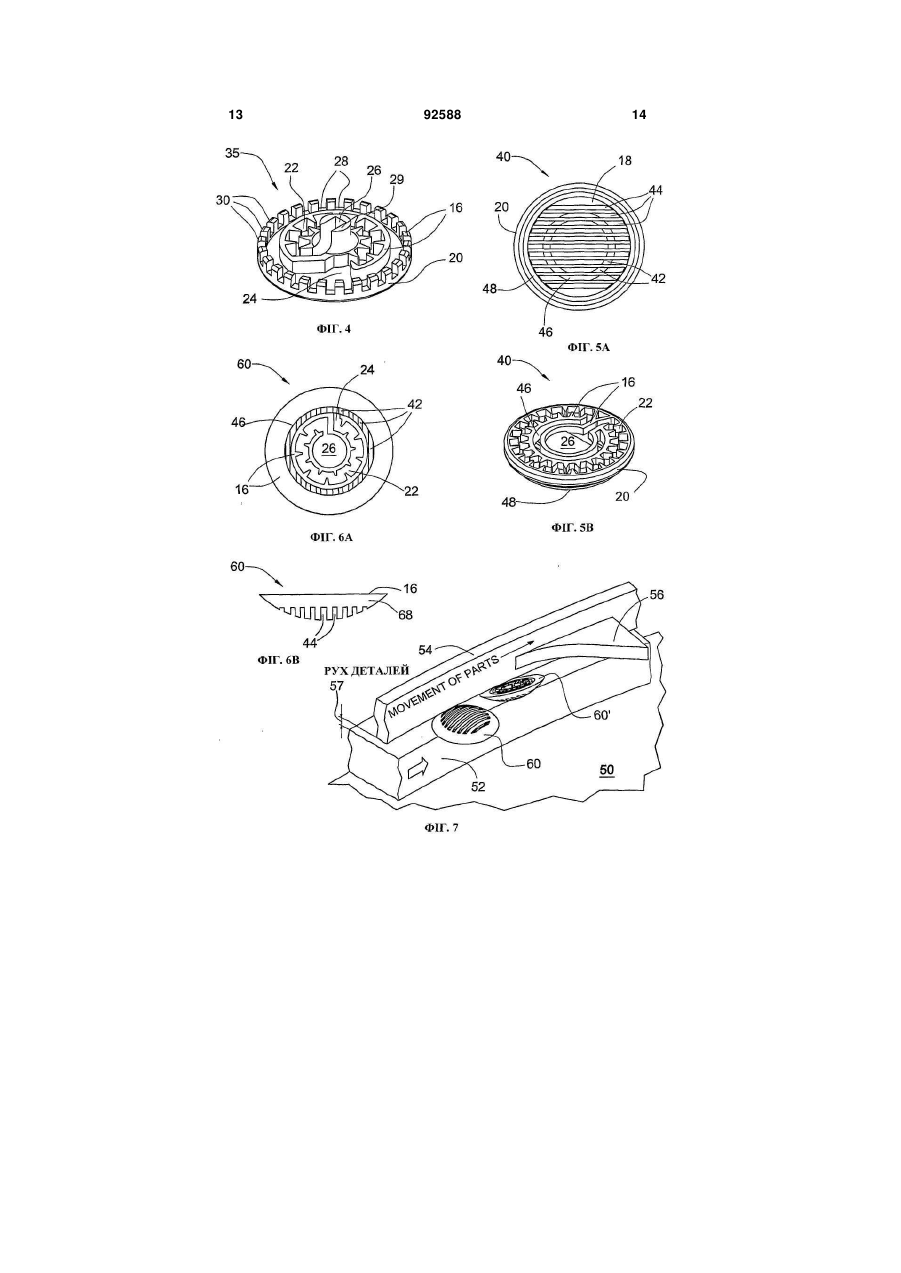

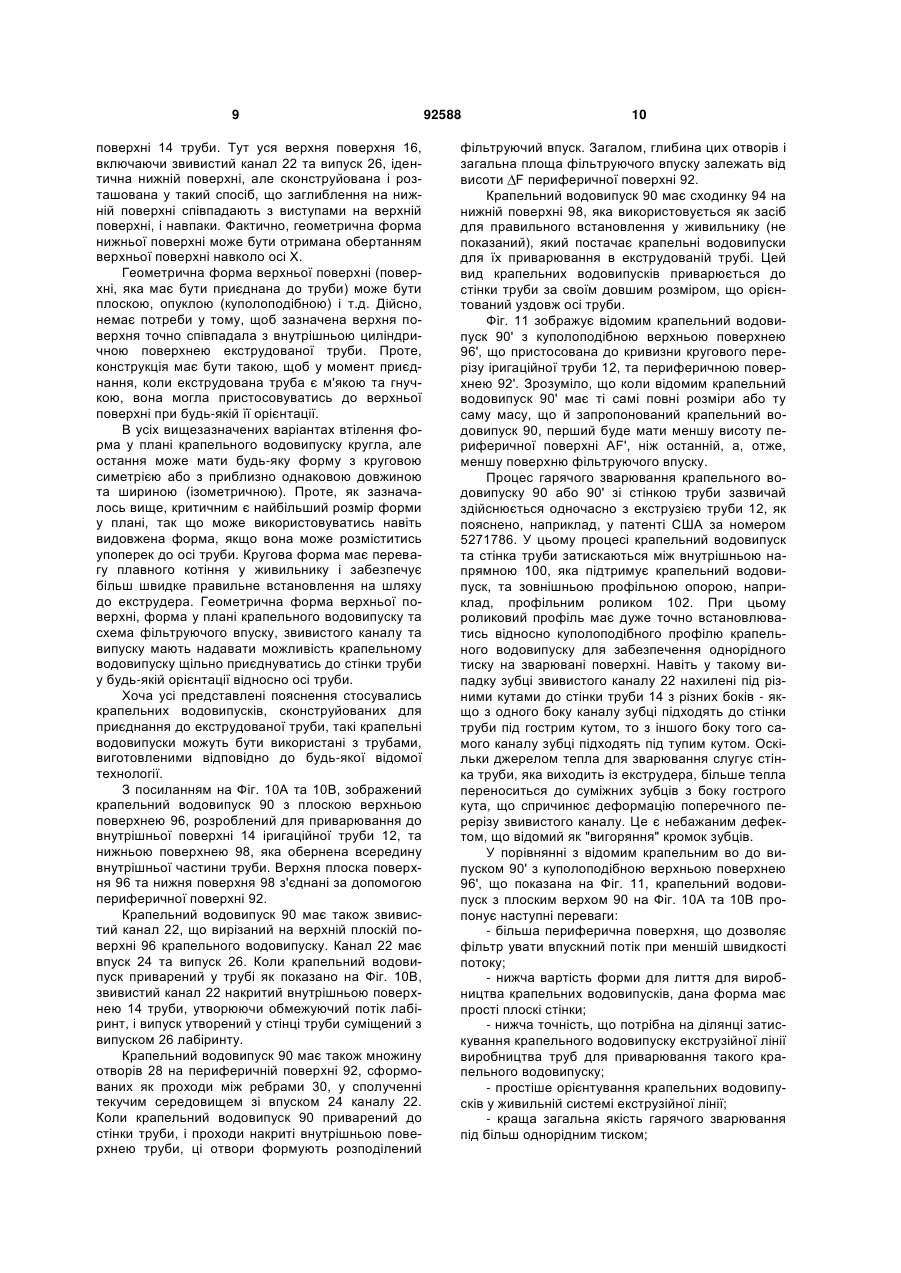

1. Умонтовуваний в лінію крапельний водовипуск (10) сплощеної форми, який застосовують приєднаним до внутрішньої поверхні (14) іригаційної труби (12), який має впуск, спрямований всередину труби, і випуск, сполучений текучим середовищем з випускним отвором у стінці труби, першу поверхню (16) з виконаним в ній відкритим звивистим каналом (22), при цьому впуск (24) каналу сполучений текучим середовищем з впуском крапельного водовипуску, та другу поверхню (18), протилежну першій поверхні, який відрізняється тим, що геометрична форма першої поверхні крапельного водовипуску забезпечує можливість приєднання крапельного водовипуску до внутрішньої поверхні за будьякої орієнтації відносно радіуса труби, що проходить через першу та другу поверхні, причому внутрішня поверхня щільно закриває звивистий канал з утворенням обмежуючого потік лабіринту з випуском, який являє собою випуск крапельного водовипуску або сполучається з випуском крапельного водовипуску текучим середовищем. 2. Крапельний водовипуск за п. 1, який відрізняється тим, що додатково має засіб правильного встановлення крапельного водовипуску перед приєднанням так, що перша поверхня обернена до внутрішньої поверхні труби. 3. Крапельний водовипуск за п. 2, який відрізняється тим, що перша та друга поверхні мають різні форми, причому відмінність в формі використана як засіб для правильного встановлення. 2 (19) 1 3 92588 4 го водовипуску до внутрішньої поверхні труби будь-якою першою або другою поверхнею, у будьякій орієнтації відносно радіуса труби, що проходить через першу та другу поверхні, причому внутрішня поверхня щільно закриває відповідний звивистий канал, утворюючи обмежуючий потік лабіринт. 16. Крапельний водовипуск за п. 15, який відрізняється тим, що друга поверхня є значною мірою дзеркальним відображенням першої поверхні. 17. Крапельний водовипуск за п. 15, який відрізняється тим, що друга поверхня є значною мірою ідентичною першій поверхні й розташована так, що заглиблення на другій поверхні відповідають виступам на першій поверхні і навпаки. 18. Умонтовуваний в лінію крапельний водовипуск (10) сплощеної форми, який застосовують приєднаним до внутрішньої поверхні (14) іригаційної труби (12), який має впуск, спрямований всередину труби, і випуск, сполучений текучим середовищем з випускним отвором у стінці труби, причому сплощена форма визначається першою та другою поверхнями (16, 18), який відріз няється тим, що геометрична форма кожної з двох поверхонь забезпечує можливість приєднання крапельного водовипуску будь-якою з першої або другої поверхонь до внутрішньої поверхні труби у будь-якій орієнтації відносно радіуса труби, який проходить через першу та другу поверхні. 19. Крапельний водовипуск за п. 18, який відрізняється тим, що має обмежуючий потік лабіринт, сполучений текучим середовищем з впуском та випуском крапельного водовипуску. 20. Іригаційна труба (12) з умонтовуваними в лінію крапельними водовипусками (10) сплощеної форми, приєднаними до внутрішньої поверхні (14) труби першою поверхнею (16) крапельних водовипусків, яка має утворений в ній відкритий звивистий канал (22), щільно закритий внутрішньою поверхнею з утворенням обмежуючого потік лабіринту, яка відрізняється тим, що сплощена форма є по суті ізометричною у плані або видовженою, однак, принаймні деякі з крап ельних водовипусків приєднані своїми довшими боками не паралельно до осі труби. Даний винахід стосується іригаційних крапельних водовипусків і, більш конкретно, крапельних водовипусків. умонтованих в іригаційні труби, та способів виготовлення таких труб. У патенті США за номером 6039270 описана іригаційна труба з вставленими всередину крапельними водовипусками. Крапельні водовипуски розміщені всередині труби на стадії її виготовлення і майже цілком занурені у стінку труби, яка потовщена у місці розташування крапельних водовипусків. Ці потовщення дозволяють зберегти площу внутрішнього перерізу труби і таким чином виключити надлишкові гідравлічні втрати та знизити потрібний для іригації робочий тиск на одиницю довжини труби. Крапельні водовипуски, що описані у патенті США за номером 6039270, круглі у плані або видовжені уздовж осі труби. Згідно з даним винаходом передбачається умонтовуваний в лінію крапельний водовипуск, з'єднаний з внутрішньою поверхнею іригаційної труби. Крапельний водовипуск має впуск, обернений всередину труби, і випуск, що сполучається текучим середовищем з випускним отвором у стінці труби. Крапельний водовипуск має сплощену форму, визначену першою поверхнею з виконаним в ній відкритим звивистим каналом, причому впуск каналу сполучений текучим середовищем зі впуском крапельного водовипуску, та другою поверхнею протилежною першій поверхні. Геометрична форма першої поверхні крапельного водовипуску розроблена у такий спосіб, що крапельний водовипуск може бути приєднаний до внутрішньої поверхні труби у будь-якій орієнтації відносно радіуса труби, що проходить через першу та другу поверхні. При цьому геометрична форма дозволяє щільно з'єднувати внутрішню поверхню труби з першою поверхнею крапельного водовипуску, особливо на ділянках, суміжних звивистому каналу, утворюючи обмежуючий потік лабіринт з випу ском, який являє собою випуск крапельного водовипуску, або сполучений з ним текучим середовищем. Згідно з одним аспектом даного винаходу, крапельний водовипуск має засоби для його відповідного встановлення перед приєднанням, так щоб його перша поверхня була спрямована до внутрішньої поверхні труби. Краще, коли перша та друга поверхні мають відмінні форми, так що ця відмінність у формі може бути використана як засіб для встановлення крапельних водовипусків. В одному варіанті втілення крапельного водовипуску засіб для його правильного встановлення включає сходинку, наприклад, кругову, що виступає від другої поверхні. Кругова сходинка може бути кільцевою стінкою або циліндричною шпилькою, краще, коаксіальною з віссю симетрії другої поверхні. Також може бути застосована й циліндрична шпилька, що виступає від першої поверхні. В іншому варіанті втілення друга поверхня є більш опуклою, ніж перша поверхня, наприклад, має форму купола, тоді як перша поверхня лише трохи опукла або у значній мірі плоска, і ця відмінність використовується для правильного встановлення. Краще, коли впуск крапельного водовипуску є фільтруючим впуском, який включає множину отворів, що сполучені текучим середовищем з впуском звивистого каналу. Отвори можуть бути розташовані на другій поверхні або на периферичній поверхні, яка з'єднує першу та другу поверхні. Наприклад, фільтруючий впуск може бути сформований у вигляді множинних радіальних проходів на першій поверхні, які починаються множинними отворами і завершуються внутрішньою поверхнею труби. Перша поверхня крапельного водовипуску може бути, наприклад, плоскою, куполоподібною або являти собою частину циліндричної поверхні. 5 Краще, коли перша поверхня є у значній мірі ізометричною у плані, наприклад, вона може мати, загалом, кругову симетрію, або бути круглою за формою. Проте, крапельний водовипуск може бути також видовженим, якщо його розмір та геометрична форма першої поверхні дозволяють приєднувати його у довільній орієнтації відносно локального радіусу труби. Згідно з другим аспектом даного винаходу, геометрична форма другої поверхні подібна до геометричної форми першої поверхні, включаючи другий відкритий звивистий канал, так що крапельний водовипуск може бути приєднаний до труби першою або другою поверхнями, за будь-якої орієнтації відносно радіусу труби, який проходить через першу та другу поверхні. Краще, коли крапельний водовипуск має фільтруючий впуск, що включає множинні отвори, як описано вище, сформовані як множинні радіальні канали на першій та другій поверхні, що закриваються внутрішньою поверхнею труби після прикріплення. Крапельний водовипуск може бути сформований з другою поверхнею як дзеркальним відображенням першої поверхні. В альтернативному варіанті друга поверхня може бути ідентична першій поверхні й може бути розташована у такий спосіб, що заглиблення на другій поверхні відповідають виступам на першій поверхні та навпаки. Згідно з третім аспектом даного винаходу, передбачається іригаційна труба з умонтовуваними в лінію крапельними водовипусками сплощеної форми, що приєднані до внутрішньої поверхні труби першою поверхнею крапельних водовипусків. Перша поверхня має утворений у ній відкритий звивистий канал, щільно закритий внутрішньою поверхнею. Сплощена форма є по суті ізометричною у плані або видовженою, при цьому принаймні деякі з крапельних водовипусків приєднані таким чином, що їх більші виміри проходять у напрямку, відмінному від вісі труби. Крапельні водовипуски даного винаходу дозволяють здійснювати їх масове виробництво у простим литтям або штампуванням. Навіть ще більш важливим є те, оскільки спеціально сконструйована форма дозволяє проводити приєднання у довільній орієнтації, що крапельні водовипуски можуть подаватись у положення для приєднання при невеликому коректуванні позиції або взагалі без коректування, і таким чином досягається висока швидкість виробництва труб. Короткий опис фігур Для того, щоб зрозуміти даний винахід та побачити, у який спосіб його можна реалізувати на практиці, деякі варіанти будуть тепер описані лише як приклади без будь-яких обмежень з посиланням на супровідні фігури, на яких: Фіг. 1 являє собою перспективний вигляд у розрізі крапельного водовипуску, що приєднаний до іригаційної труби згідно з даним винаходом; Фіг. 2А та 2В являють собою вигляд зверху та знизу в перспективі крапельного водовипуску з встановлювальним кільцем; 92588 6 Фіг. 3 зображує процес встановлення крапельного водовипуску у живильнику екструзійного агрегату з використанням встановлювального кільця; Фіг. 4 являє собою вигляд зверху в перспективі крапельного водовипуску з випуском, сформованим як встановлювальна шпилька; Фіг. 5А являє собою вигляд знизу крапельного водовипуску з встановлювальною сходинкою; Фіг. 5В являє собою вигляд зверху в перспектив і крапельного водовипуску за Фіг. 5А; Фіг. 6А являє собою вигляд зверху крапельного водовипуску з встановлювальною асиметрією; Фіг. 6В являє собою вигляд збоку крапельного водовипуску на Фіг. 6А; Фіг. 7 зображує процес встановлення крапельного водовипуску у живильнику екструзійного агрегату з використанням встановлювальної асиметрії; Фіг. 8 являє собою вигляд у перспективі крапельного водовипуску із дзеркальною симетрією, що дозволяє здійснювати довільне приєднання до іригаційної труби будь-якої лабіринтної поверхні; Фіг. 9А являє собою вигляд зверху іншого крапельного водовипуску, з круговою симетрією, що дозволяє здійснювати довільне приєднання до іригаційної труби; Фіг. 9В являє собою поперечний переріз крапельного водовипуску на Фіг. 9А; Фіг. 10А являє собою вигляд зверху видовженого крапельного водовипуску з плоскою верхньою поверхнею для приварювання до іригаційної труби; Фіг. 10В являє собою поперечний переріз крапельного водовипуску на Фіг. 10А, що приварена до іригаційної труби; і Фіг. 11 являє собою поперечний переріз звичайного крапельного водовипуску з дугоподібною верхньою поверхнею, що приварений всередині іригаційної труби. Детальний опис винаходу З посиланням на Фіг. 1 показаний умонтовуваний в лінію крапельний водовипуск 10 згідно з даним винаходом, що приєднаний під час екструзійного процесу до екструдованої іригаційної труби 12 на внутрішній поверхні 14 труби. З подальшим посиланням на Фіг. 2А та 2В, крапельний водовипуск 10 має верхню поверхню 16, призначену для приєднання до внутрішньої поверхні 14 труби 12, та нижню поверхню 18, що обернена до внутрішньої частини труби. Верхня поверхня 16 та нижня поверхня 18 з'єднані периферичною поверхнею 20. Зрозуміло, що терміни "верхня" та "нижня" є чисто умовними і стосуються лише орієнтації, як показано на Фіг. 1. Крапельний водовипуск 10 додатково має звивистий канал 22, вирізаний у верхній поверхні 16 крапельного водовипуску. Канал 22 має впуск 24 та випуск 26. Коли крапельний водовипуск приєднаний до труби, звивистий канал 22, накритий внутрішньою поверхнею 14 труби, утворюючи лабіринт, і випуск 27, що утворений у стінці труби, суміщається з випуском 26 лабіринту. Зрозуміло, що верхня поверхня 16 має надавати можливість щільного приєднання стінки труби, сусідньої до звивистого каналу 22, забезпечуючи те, що лабіринт має закритий переріз. 7 Крапельний водовипуск 10 має також множину отворів 28 у периферичній поверхні 20, утворених як радіальні канали між ребрами 30, що сполучені текучим середовищем з впуском 24 каналу 22. Коли крапельний водовипуск 10 приєднаний до стінки труби, і канали накриті внутрішньою поверхнею труби, ці отвори формують рівномірно розподілений фільтруючий впуск. Крапельний водовипуск 10 має кіль цеподібну стінку (кільце), що виступає від нижньої поверхні 18, і використовується як засіб для правильного встановлення. З посиланням на Фіг. 3, крапельні водовипуски 10 надходять до живильника 50 у довільній орієнтації. Обертальне кільце 52 тягне крапельні водовипуски, за рахунок сил тертя, уздовж контрольного кільця 54 у напрямку відбраковувального кулачка 56. Між контрольним кільцем 54 та обертальним кільцем 52 є проміжок 57, який пристосований до товщини крапельного водовипуску, але не до кільця 32. Як результат, крапельні водовипуски, що орієнтовані кільцем 32 вгору, проходять під відбраковувальним кулачком 56 і рухаються далі через напрямну 58 до екструдера. Крапельні водовипуски з іншою орієнтацією, як позначено 10', відкидаються назад у живильник. Як альтернатива, у коливальній чашковій системі коливальна сила буде рухати крапельні водовипуски уздовж кільця 52 з опорою на кільце 54, які будуть стаціонарними відносно одне одного. Відбраковувальний кулачок 56 буде діяти у той самий спосіб, що й вище. Крапельний водовипуск 10, так само як і всі інші крапельні водовипуски, що описані нижче, мають більше або менше сплощену форму, так що їх найменший розмір "d" перпендикулярний до внутрішньої поверхні труби, коли крапельний водовипуск приєднаний до труби. їх форма у плані, тобто проекція уздовж найменшого розміру, або контур, коли дивитись від нижньої або верхньої поверхні, кругла, з діаметром, який не перевищує діаметр труби, вважаючи, що переріз труби круговий. Проте, форма у плані може бути з приблизно однаковими розмірами у всіх напрямках (ізометричною) або з круговою симетрією. Може застосовуватись навіть видовжена у плані форма, якщо її найбільший розмір приблизно дорівнює діаметру труби або менше. Форма крапельного водовипуску у плані і геометрична форма верхньої поверхні зроблені у такий спосіб, щоб дати можливість приєднання крапельні водовипуски до стінки труби у будь-якій орієнтації відносно радіусу R, що проходить через центр верхньої поверхні. Крапельний водовипуск 10 та деякі інші крапельні водовипуски, що описані нижче, мають засіб для правильного встановлення крапельних водовипусків під час виробництва труби, який забезпечує те, що верхня поверхня крапельного водовипуску обернена до внутрішньої поверхні труби перед його приєднанням. Якщо крапельний водовипуск має вісь симетрії, краще, коли засіб встановлення є коаксіальним з даною віссю. Фіг. 4 зображує крапельний водовипуск 35, подібний до крапельного водовипуску 10, за виключенням того, що засіб його встановлення зроблений у формі циліндричної шпильки 29 на верхній 92588 8 поверхні 16. Шпилька з'єднана з випуском крапельного водовипуску 26 на верхній поверхні 16. Фіг. 5А та 5В зображують крапельний водовипуск 40, де фільтруючий впуск розташований на нижній поверхні 18. Множина отворів 42 сформована на перетинах паралельних каналів 44, що зроблені на нижній поверхні 18, з кільцевим каналом 46, що зроблений на верхній поверхні поряд зі звивистим каналом. У цьому випадку кругова сходинка 48 на нижній поверхні 18 використовується як засіб для правильного встановлення. Фіг. 6А та 6В зображують крапельний водовипуск 60 з фільтруючим впуском, що розташований на нижній поверхні 68. Подібні елементи крапельного водовип уску 6 0 позначені тими самими позиціями, що й елементи крапельного водо випуску 40. У цьому випадку нижня поверхня 68 є куполоподібною, що може бути використано, незважаючи на відсутність сходинки, як засіб для встановлення крапельного водовипуску. Процес встановлення крапельного водовипуску 60 зображений на Фіг. 7. Живильник 50 є у значній мірі таким самим, як це показано на Фіг. 3, з обертальним кільцем 52, контрольним кільцем 54 та відбраковувальним кулачком 56. Між контрольним кільцем 54 та обертальним кільцем 52 є проміжок, пристосований до тонкого краю крапельного водовипуску 60. Крапельні водовипуски, що орієнтовані своєю куполоподібною поверхнею 68 вгору, проходять під відбраковувальним кулачком 56, тоді як крапельні водовипуски з протилежною орієнтацією, як позначено позицією 60', відкидаються назад у живильник. Зрозуміло, що будь-яка відмінність форми між верхньою та нижньою поверхнею крапельного водовипуску може бути використана для відбору відповідним чином орієнтованих крапельних водовипусків у живильнику. Крапельні водовипуски згідно з даним винаходом можуть і не мати засобів та потреби в попередньому встановленні перед приєднанням, що забезпечують правильну орієнтацію їх верхніх поверхонь до стінки труби. З посиланням на Фіг. 8, зображений умонтовуваний в лінію "двобічний" крапельний водовипуск 70 для іригаційної труби, де як верхня 16, так і нижня 18 поверхні пристосовані для приєднання до внутрішньої поверхні труби. Крапельний водовипуск 70 має два звивистих канали 22 та 72 на верхній та на нижній поверхнях, і два фільтруючих впуски з відповідним отворами 28 та 78. Завдяки сплощеній формі крапельний водовипуск, під час процесу виробництва труби, буде завжди приймати положення, де одна з його верхніх та нижніх поверхонь обернена до стінки труби, без застосування спеціальних засобів встановлення. Такий крапельний водовипуск може бути приєднаний до поверхні труби будь-якою з верхньої або нижньої поверхонь. У прикладі, що зображений на Фіг. 8, крапельний водовипуск виготовлений з нижньою поверхнею як дзеркальним відображенням верхньої поверхні. На Фіг. 9А та 9В зображений інший умонтовуваний в лінію двобічний крапельний водовипуск 80, де як верхня поверхня 16, так і нижня поверхня 18 пристосовані для приєднання до внутрішньої 9 поверхні 14 труби. Тут уся верхня поверхня 16, включаючи звивистий канал 22 та випуск 26, ідентична нижній поверхні, але сконструйована і розташована у такий спосіб, що заглиблення на нижній поверхні співпадають з виступами на верхній поверхні, і навпаки. Фактично, геометрична форма нижньої поверхні може бути отримана обертанням верхньої поверхні навколо осі X. Геометрична форма верхньої поверхні (поверхні, яка має бути приєднана до труби) може бути плоскою, опуклою (куполоподібною) і т.д. Дійсно, немає потреби у тому, щоб зазначена верхня поверхня точно співпадала з внутрішньою циліндричною поверхнею екструдованої труби. Проте, конструкція має бути такою, щоб у момент приєднання, коли екструдована труба є м'якою та гнучкою, вона могла пристосовуватись до верхньої поверхні при будь-якій її орієнтації. В усіх вищезазначених варіантах втілення форма у плані крапельного водовипуску кругла, але остання може мати будь-яку форму з круговою симетрією або з приблизно однаковою довжиною та шириною (ізометричною). Проте, як зазначалось вище, критичним є найбільший розмір форми у плані, так що може використовуватись навіть видовжена форма, якщо вона може розміститись упоперек до осі труби. Кругова форма має перевагу плавного котіння у живильнику і забезпечує більш швидке правильне встановлення на шляху до екструдера. Геометрична форма верхньої поверхні, форма у плані крапельного водовипуску та схема фільтруючого впуску, звивистого каналу та випуску мають надавати можливість крапельному водовипуску щільно приєднуватись до стінки труби у будь-якій орієнтації відносно осі труби. Хоча усі представлені пояснення стосувались крапельних водовипусків, сконструйованих для приєднання до екструдованої труби, такі крапельні водовипуски можуть бути використані з трубами, виготовленими відповідно до будь-якої відомої технології. З посиланням на Фіг. 10А та 10В, зображений крапельний водовипуск 90 з плоскою верхньою поверхнею 96, розроблений для приварювання до внутрішньої поверхні 14 іригаційної труби 12, та нижньою поверхнею 98, яка обернена всередину внутрішньої частини труби. Верхня плоска поверхня 96 та нижня поверхня 98 з'єднані за допомогою периферичної поверхні 92. Крапельний водовипуск 90 має також звивистий канал 22, що вирізаний на верхній плоскій поверхні 96 крапельного водовипуску. Канал 22 має впуск 24 та випуск 26. Коли крапельний водовипуск приварений у трубі як показано на Фіг. 10В, звивистий канал 22 накритий внутрішньою поверхнею 14 труби, утворюючи обмежуючий потік лабіринт, і випуск утворений у стінці труби суміщений з випуском 26 лабіринту. Крапельний водовипуск 90 має також множину отворів 28 на периферичній поверхні 92, сформованих як проходи між ребрами 30, у сполученні текучим середовищем зі впуском 24 каналу 22. Коли крапельний водовипуск 90 приварений до стінки труби, і проходи накриті внутрішньою поверхнею труби, ці отвори формують розподілений 92588 10 фільтруючий впуск. Загалом, глибина цих отворів і загальна площа фільтруючого впуску залежать від висоти F периферичної поверхні 92. Крапельний водовипуск 90 має сходинку 94 на нижній поверхні 98, яка використовується як засіб для правильного встановлення у живильнику (не показаний), який постачає крапельні водовипуски для їх приварювання в екструдованій трубі. Цей вид крапельних водовипусків приварюється до стінки труби за своїм довшим розміром, що орієнтований уздовж осі труби. Фіг. 11 зображує відомим крапельний водовипуск 90' з куполоподібною верхньою поверхнею 96', що пристосована до кривизни кругового перерізу іригаційної труби 12, та периферичною поверхнею 92'. Зрозуміло, що коли відомим крапельний водовипуск 90' має ті самі повні розміри або ту саму масу, що й запропонований крапельний водовипуск 90, перший буде мати меншу висоту периферичної поверхні AF', ніж останній, а, отже, меншу поверхню фільтруючого впуску. Процес гарячого зварювання крапельного водовипуску 90 або 90' зі стінкою труби зазвичай здійснюється одночасно з екструзією труби 12, як пояснено, наприклад, у патенті США за номером 5271786. У цьому процесі крапельний водовипуск та стінка труби затискаються між внутрішньою напрямною 100, яка підтримує крапельний водовипуск, та зовнішньою профільною опорою, наприклад, профільним роликом 102. При цьому роликовий профіль має дуже точно встановлюватись відносно куполоподібного профілю крапельного водовипуску для забезпечення однорідного тиску на зварювані поверхні. Навіть у такому випадку зубці звивистого каналу 22 нахилені під різними кутами до стінки труби 14 з різних боків - якщо з одного боку каналу зубці підходять до стінки труби під гострим кутом, то з іншого боку того самого каналу зубці підходять під тупим кутом. Оскільки джерелом тепла для зварювання слугує стінка труби, яка виходить із екструдера, більше тепла переноситься до суміжних зубців з боку гострого кута, що спричинює деформацію поперечного перерізу звивистого каналу. Це є небажаним дефектом, що відомий як "вигоряння" кромок зубців. У порівнянні з відомим крапельним во до випуском 90' з куполоподібною верхньою поверхнею 96', що показана на Фіг. 11, крапельний водовипуск з плоским верхом 90 на Фіг. 10А та 10В пропонує наступні переваги: - більша периферична поверхня, що дозволяє фільтр увати впускний потік при меншій швидкості потоку; - нижча вартість форми для лиття для виробництва крапельних водовипусків, дана форма має прості плоскі стінки; - нижча точність, що потрібна на ділянці затискування крапельного водовипуску екструзійної лінії виробництва труб для приварювання такого крапельного водовипуску; - простіше орієнтування крапельних водовипусків у живильній системі екструзійної лінії; - краща загальна якість гарячого зварювання під більш однорідним тиском; 11 - послаблення проблеми "вигоряння" кромок зубців при зварюванні. Хоча був представлений опис конкретних варіантів, передбачається, що можуть бути зроблені різні зміни без відхилення від обсягу даного винаходу. Наприклад, засобом 92588 12 для правильного встановлення крапельного водовипуску перед його поданням до екструдованої труби може бути така відмінність форми як різна шорсткість верхньої та нижньої поверхні. 13 92588 14 15 92588 16 17 Комп’ютерна верстка І. Скворцова 92588 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
