Пристрій для променевого обігріву та нагрівання повітря

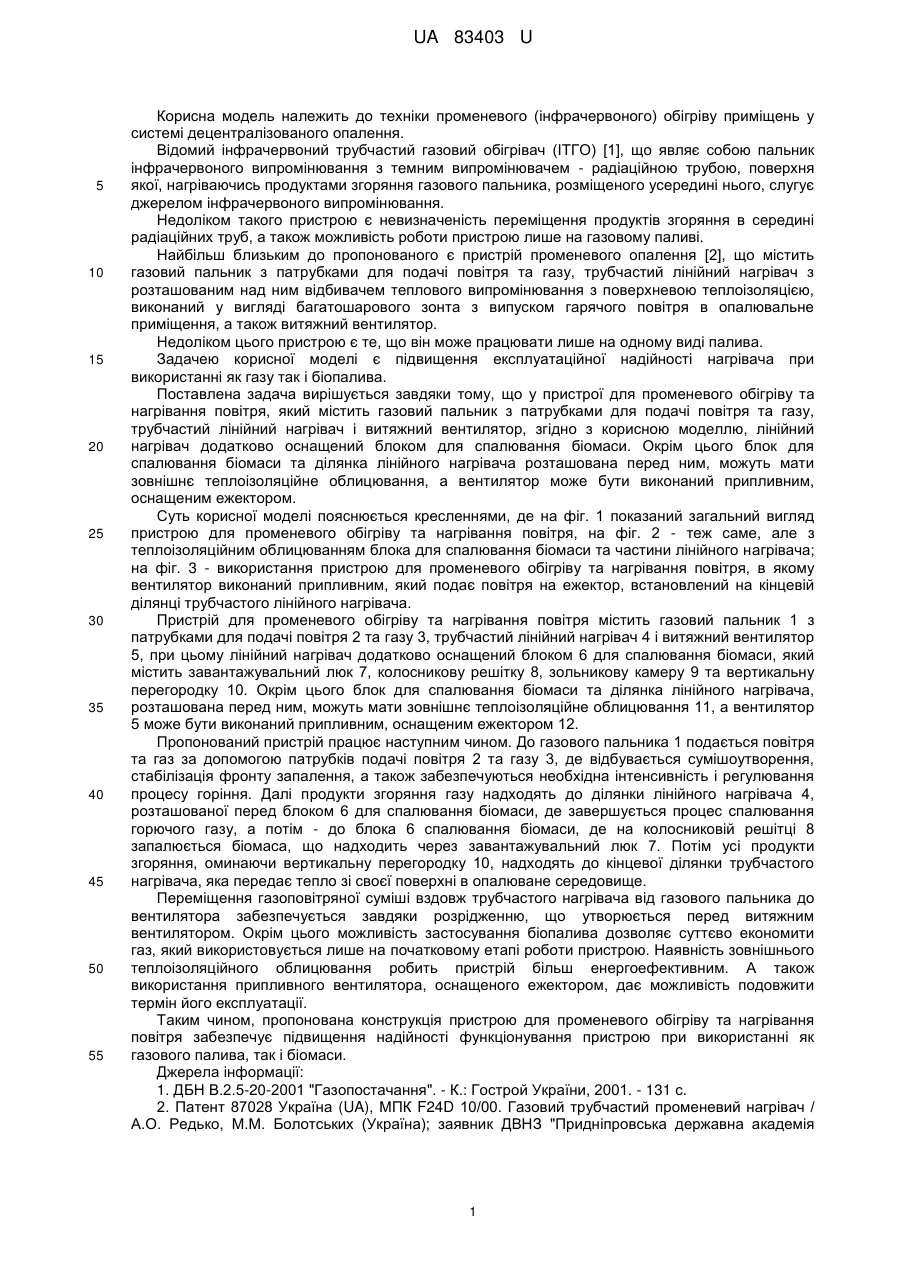

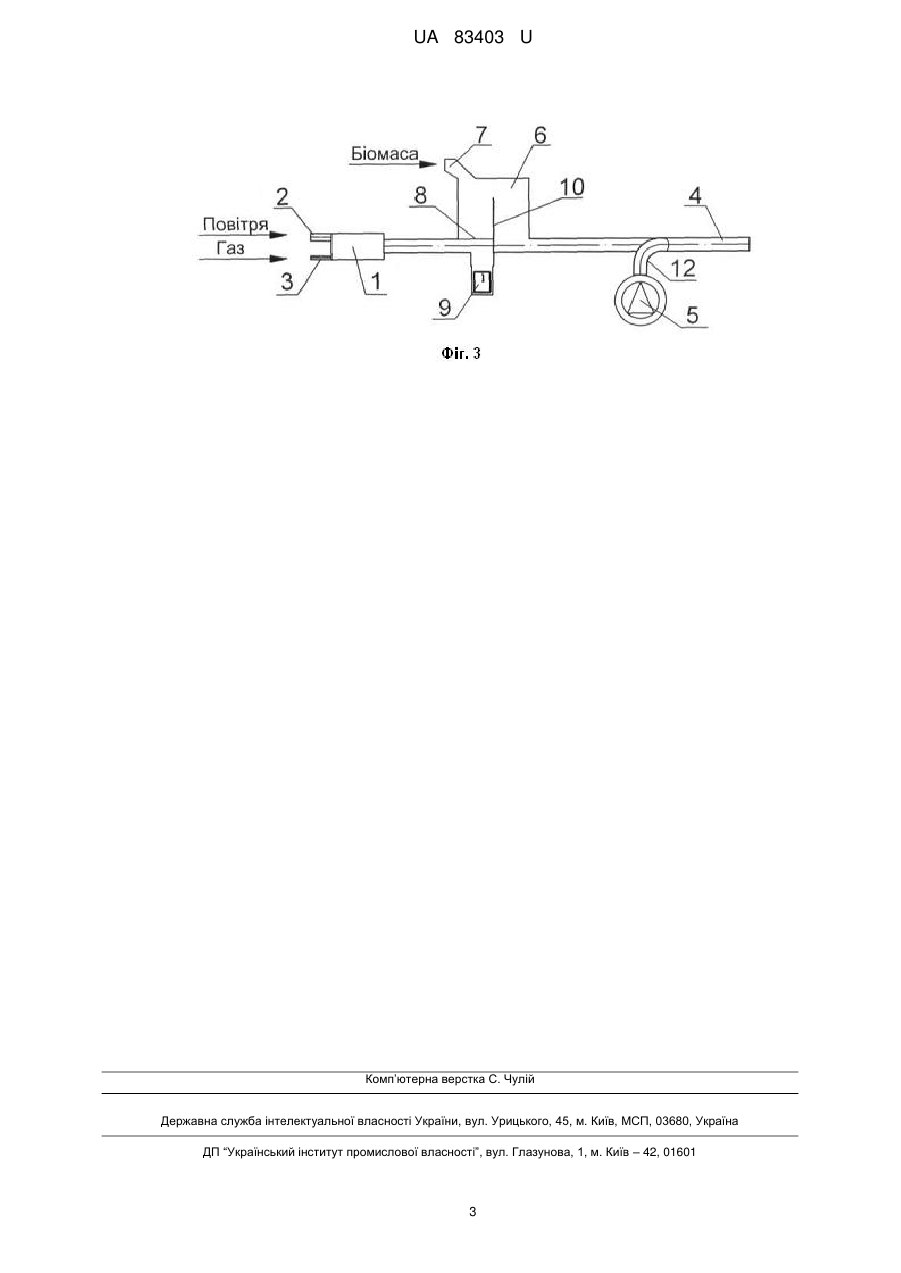

Реферат: Пристрій для променевого обігріву та нагрівання повітря містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач і витяжний вентилятор. При цьому лінійний нагрівач додатково оснащений блоком для спалювання біомаси. UA 83403 U (12) UA 83403 U UA 83403 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки променевого (інфрачервоного) обігріву приміщень у системі децентралізованого опалення. Відомий інфрачервоний трубчастий газовий обігрівач (ІТГО) [1], що являє собою пальник інфрачервоного випромінювання з темним випромінювачем - радіаційною трубою, поверхня якої, нагріваючись продуктами згоряння газового пальника, розміщеного усередині нього, слугує джерелом інфрачервоного випромінювання. Недоліком такого пристрою є невизначеність переміщення продуктів згоряння в середині радіаційних труб, а також можливість роботи пристрою лише на газовому паливі. Найбільш близьким до пропонованого є пристрій променевого опалення [2], що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач з розташованим над ним відбивачем теплового випромінювання з поверхневою теплоізоляцією, виконаний у вигляді багатошарового зонта з випуском гарячого повітря в опалювальне приміщення, а також витяжний вентилятор. Недоліком цього пристрою є те, що він може працювати лише на одному виді палива. Задачею корисної моделі є підвищення експлуатаційної надійності нагрівача при використанні як газу так і біопалива. Поставлена задача вирішується завдяки тому, що у пристрої для променевого обігріву та нагрівання повітря, який містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач і витяжний вентилятор, згідно з корисною моделлю, лінійний нагрівач додатково оснащений блоком для спалювання біомаси. Окрім цього блок для спалювання біомаси та ділянка лінійного нагрівача розташована перед ним, можуть мати зовнішнє теплоізоляційне облицювання, а вентилятор може бути виконаний припливним, оснащеним ежектором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд пристрою для променевого обігріву та нагрівання повітря, на фіг. 2 - теж саме, але з теплоізоляційним облицюванням блока для спалювання біомаси та частини лінійного нагрівача; на фіг. 3 - використання пристрою для променевого обігріву та нагрівання повітря, в якому вентилятор виконаний припливним, який подає повітря на ежектор, встановлений на кінцевій ділянці трубчастого лінійного нагрівача. Пристрій для променевого обігріву та нагрівання повітря містить газовий пальник 1 з патрубками для подачі повітря 2 та газу 3, трубчастий лінійний нагрівач 4 і витяжний вентилятор 5, при цьому лінійний нагрівач додатково оснащений блоком 6 для спалювання біомаси, який містить завантажувальний люк 7, колосникову решітку 8, зольникову камеру 9 та вертикальну перегородку 10. Окрім цього блок для спалювання біомаси та ділянка лінійного нагрівача, розташована перед ним, можуть мати зовнішнє теплоізоляційне облицювання 11, а вентилятор 5 може бути виконаний припливним, оснащеним ежектором 12. Пропонований пристрій працює наступним чином. До газового пальника 1 подається повітря та газ за допомогою патрубків подачі повітря 2 та газу 3, де відбувається сумішоутворення, стабілізація фронту запалення, а також забезпечуються необхідна інтенсивність і регулювання процесу горіння. Далі продукти згоряння газу надходять до ділянки лінійного нагрівача 4, розташованої перед блоком 6 для спалювання біомаси, де завершується процес спалювання горючого газу, а потім - до блока 6 спалювання біомаси, де на колосниковій решітці 8 запалюється біомаса, що надходить через завантажувальний люк 7. Потім усі продукти згоряння, оминаючи вертикальну перегородку 10, надходять до кінцевої ділянки трубчастого нагрівача, яка передає тепло зі своєї поверхні в опалюване середовище. Переміщення газоповітряної суміші вздовж трубчастого нагрівача від газового пальника до вентилятора забезпечується завдяки розрідженню, що утворюється перед витяжним вентилятором. Окрім цього можливість застосування біопалива дозволяє суттєво економити газ, який використовується лише на початковому етапі роботи пристрою. Наявність зовнішнього теплоізоляційного облицювання робить пристрій більш енергоефективним. А також використання припливного вентилятора, оснащеного ежектором, дає можливість подовжити термін його експлуатації. Таким чином, пропонована конструкція пристрою для променевого обігріву та нагрівання повітря забезпечує підвищення надійності функціонування пристрою при використанні як газового палива, так і біомаси. Джерела інформації: 1. ДБН В.2.5-20-2001 "Газопостачання". - К.: Гострой України, 2001. - 131 с. 2. Патент 87028 Україна (UA), МПК F24D 10/00. Газовий трубчастий променевий нагрівач / А.О. Редько, М.М. Болотських (Україна); заявник ДВНЗ "Придніпровська державна академія 1 UA 83403 U будівництва та архітектури". - № 02070772; Заявл. 25.02.2009; Опубл. 10.06.2009. Бюл. № 11. - 4 с.: іл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для променевого обігріву та нагрівання повітря, що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач і витяжний вентилятор, який відрізняється тим, що лінійний нагрівач додатково оснащений блоком для спалювання біомаси. 2. Пристрій для променевого обігріву та нагрівання повітря за п. 1, який відрізняється тим, що блок для спалювання біомаси та ділянка лінійного нагрівача, розташована перед ним, мають зовнішнє теплоізоляційне облицювання. 3. Пристрій для променевого обігріву та нагрівання повітря за п. 1, який відрізняється тим, що вентилятор виконаний припливним, оснащеним ежектором. 2 UA 83403 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
