Пристрій для променевого обігріву та нагрівання повітря
Номер патенту: 61594
Опубліковано: 25.07.2011
Автори: Іродов Вячеслав Федорович, Хацкевич Юлія Вячеславівна, Осетянська Дар'я Євгеніївна
Формула / Реферат
1. Пристрій для променевого обігріву та нагрівання повітря, що містить газовий пальник, трубчастий нагрівач з розташованим над ним відбивачем теплового випромінювання з поверхневою теплоізоляцією та витяжний вентилятор, який відрізняється тим, що він обладнаний додатковим відбивачем, розподільчим повітряним каналом та повітропроводом з вентилятором для подачі припливного повітря у зону між відбивачами.
2. Пристрій за п. 1, який відрізняється тим, що основний відбивач обладнаний регулюючими заслінками зі змінним кутом закриття.
Текст

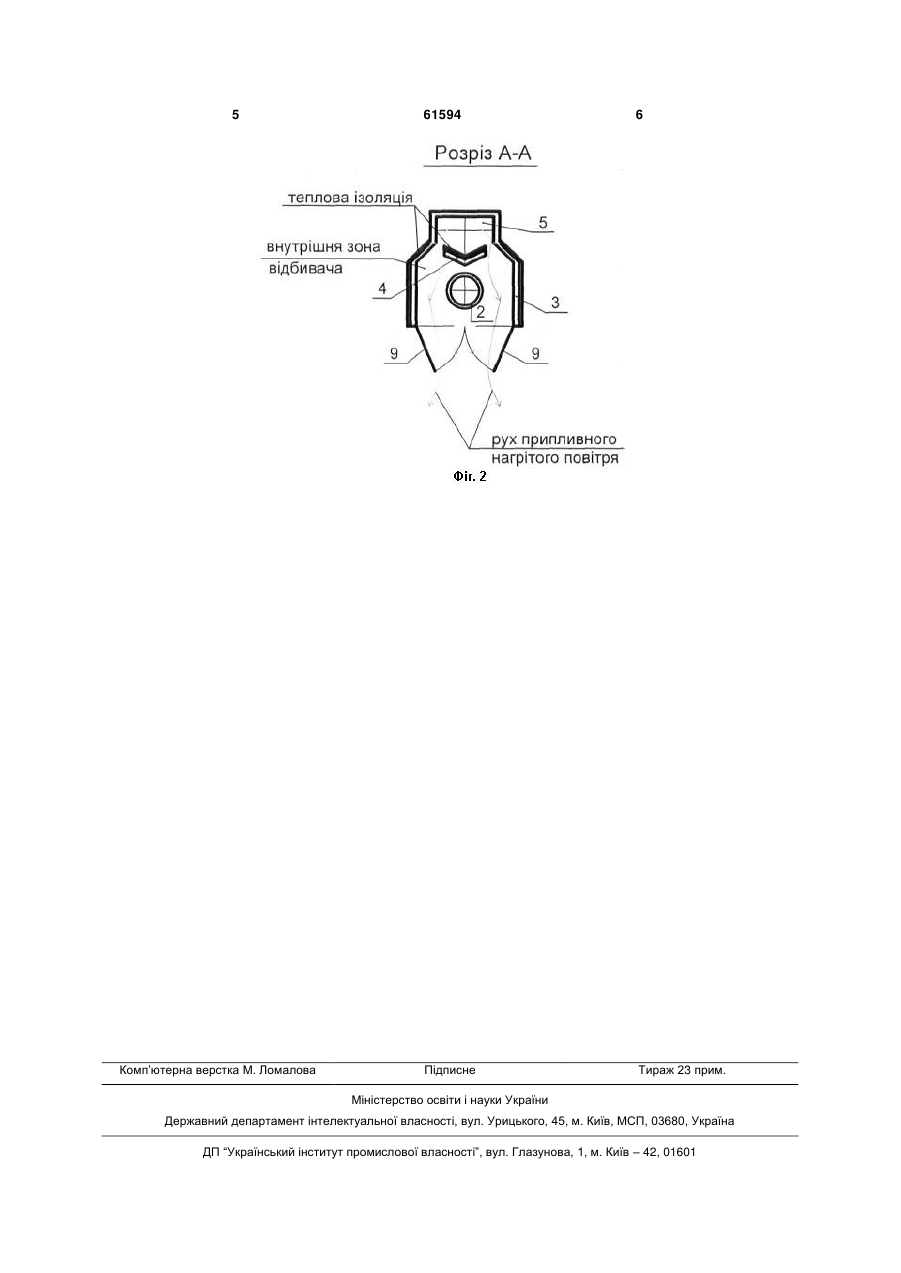

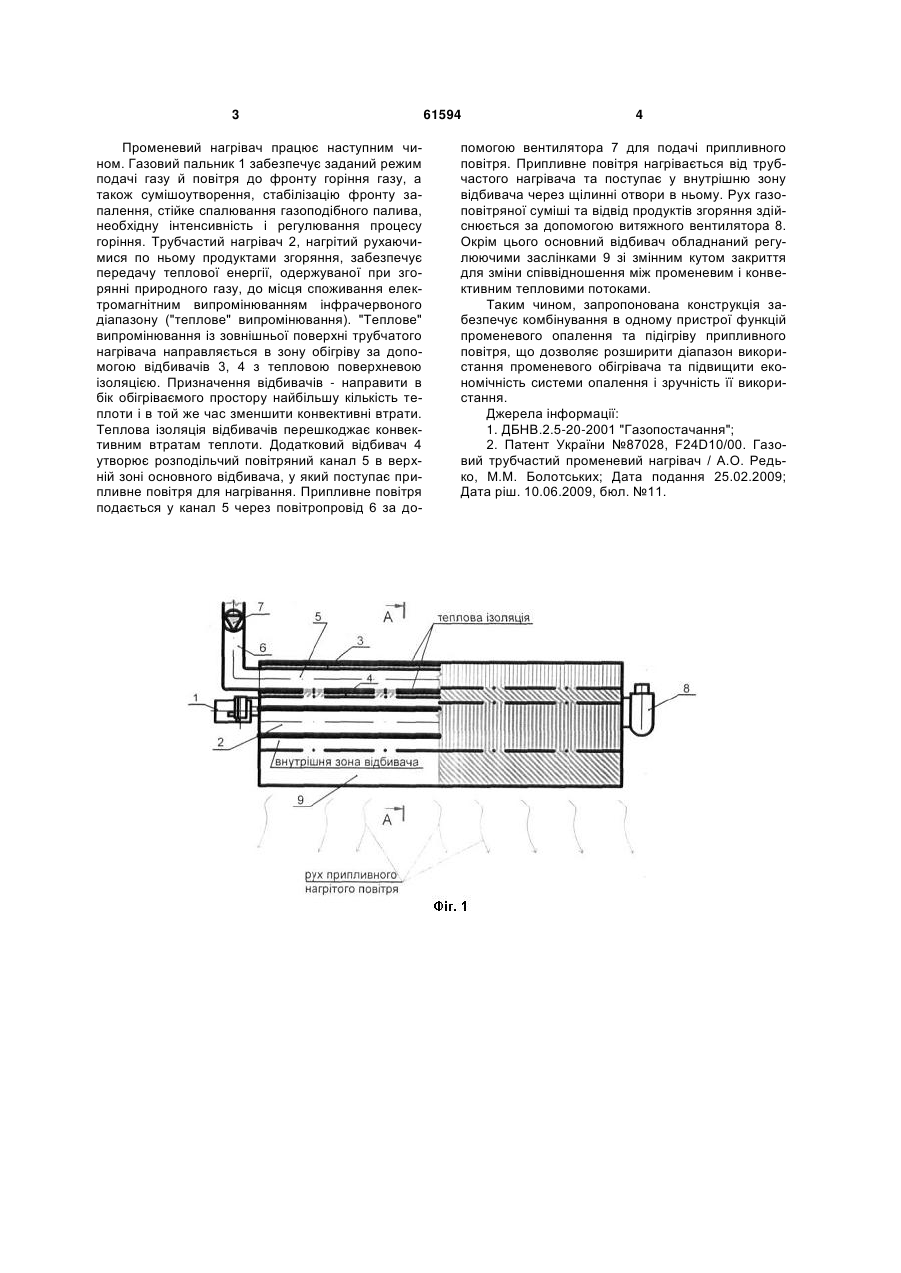

1. Пристрій для променевого обігріву та нагрівання повітря, що містить газовий пальник, труб 3 Променевий нагрівач працює наступним чином. Газовий пальник 1 забезпечує заданий режим подачі газу й повітря до фронту горіння газу, а також сумішоутворення, стабілізацію фронту запалення, стійке спалювання газоподібного палива, необхідну інтенсивність і регулювання процесу горіння. Трубчастий нагрівач 2, нагрітий рухаючимися по ньому продуктами згоряння, забезпечує передачу теплової енергії, одержуваної при згорянні природного газу, до місця споживання електромагнітним випромінюванням інфрачервоного діапазону ("теплове" випромінювання). "Теплове" випромінювання із зовнішньої поверхні трубчатого нагрівача направляється в зону обігріву за допомогою відбивачів 3, 4 з тепловою поверхневою ізоляцією. Призначення відбивачів - направити в бік обігріваємого простору найбільшу кількість теплоти і в той же час зменшити конвективні втрати. Теплова ізоляція відбивачів перешкоджає конвективним втратам теплоти. Додатковий відбивач 4 утворює розподільчий повітряний канал 5 в верхній зоні основного відбивача, у який поступає припливне повітря для нагрівання. Припливне повітря подається у канал 5 через повітропровід 6 за до 61594 4 помогою вентилятора 7 для подачі припливного повітря. Припливне повітря нагрівається від трубчастого нагрівача та поступає у внутрішню зону відбивача через щілинні отвори в ньому. Рух газоповітряної суміші та відвід продуктів згоряння здійснюється за допомогою витяжного вентилятора 8. Окрім цього основний відбивач обладнаний регулюючими заслінками 9 зі змінним кутом закриття для зміни співвідношення між променевим і конвективним тепловими потоками. Таким чином, запропонована конструкція забезпечує комбінування в одному пристрої функцій променевого опалення та підігріву припливного повітря, що дозволяє розширити діапазон використання променевого обігрівача та підвищити економічність системи опалення і зручність її використання. Джерела інформації: 1. ДБНВ.2.5-20-2001 "Газопостачання"; 2. Патент України №87028, F24D10/00. Газовий трубчастий променевий нагрівач / А.О. Редько, М.М. Болотських; Дата подання 25.02.2009; Дата ріш. 10.06.2009, бюл. №11. 5 Комп’ютерна верстка М. Ломалова 61594 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for beam-power heating and air heating
Автори англійськоюIrodov Viacheslav Fedorovych, Osetianska Daria Yevheniivna, Khatskevych Yulia Viacheslavivna
Назва патенту російськоюУстройство для лучевого обогрева и нагревания воздуха
Автори російськоюИродов Вячеслав Федорович, Осетянская Дарья Евгеньевна, Хацкевич Юлия Вячеславовна
МПК / Мітки
МПК: F24C 15/00, F24D 10/00
Мітки: повітря, пристрій, нагрівання, променевого, обігріву
