Пістолет (варіанти)
Формула / Реферат
1. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що в корпусі магазина виконано загин для втримання чергового патрона на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, а в задній частині корпуса магазина виконано відбивач для взаємодії з гільзою при її русі назад у момент викидання, причому затвор має виріз для розміщення загину магазина.
2. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що ствол має виступ або деталь, сполучену із стволом, для фіксації чергового патрона, втримання його на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, у задній частині виступу ствола або деталі, сполученої зі стволом, виконано відбивач для взаємодії з ним гільзи при її русі назад у момент викидання, а магазин має фіксуючий виступ для автоматичного звільнення верхнього патрона при магазині, вставленому в рамку.
3. Пістолет за п. 2, який відрізняється тим, що верхній патрон у магазині розташовано нижче осі ствола.
4. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що рамка має виступ або деталь, сполучену з рамкою для фіксації чергового патрона, втримання його на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, у задній частині виступу рамки або деталі, сполученої з рамкою, виконано відбивач для взаємодії з ним гільзи при її русі назад у момент викидання, а магазин має фіксуючий виступ для автоматичного звільнення верхнього патрона при магазині, вставленому в рамку.
5. Пістолет за п. 4, який відрізняється тим, що верхній патрон у магазині розташовано нижче осі ствола.
Текст

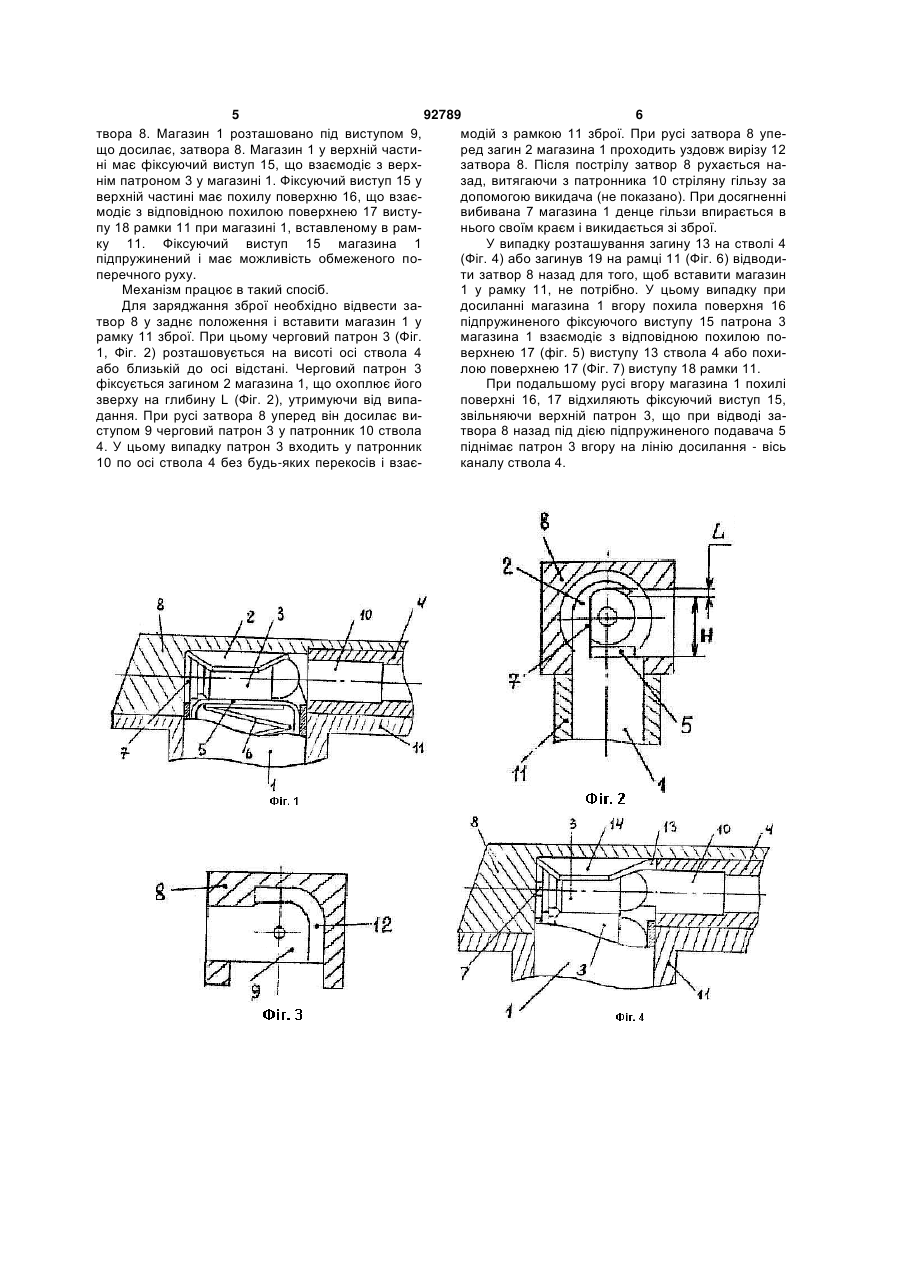

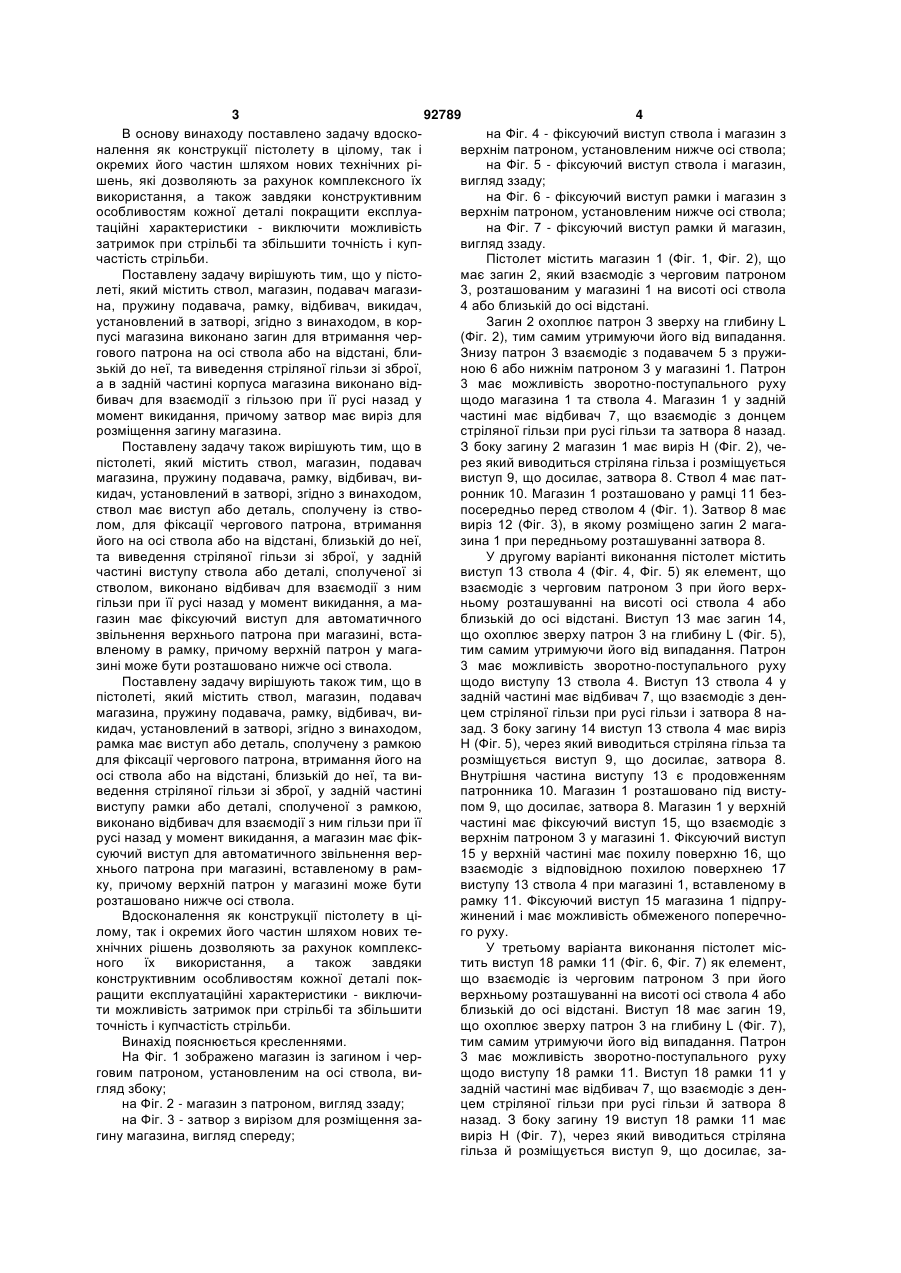

1. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що в корпусі магазина виконано загин для втримання чергового патрона на осі ствола або на відстані, близькій до неї, та виведення стріляної гільзи зі зброї, а в задній частині корпуса магазина виконано відбивач для взаємодії з гільзою при її русі назад у момент викидання, причому затвор має виріз для розміщення загину магазина. 2. Пістолет, що містить ствол, магазин, подавач магазина, пружину подавача, рамку, відбивач, викидач, установлений в затворі, який відрізняється тим, що ствол має виступ або деталь, сполучену із стволом, для фіксації чергового патрона, втримання його на осі ствола або на відстані, близькій до C2 2 (19) 1 3 92789 4 В основу винаходу поставлено задачу вдоскона Фіг. 4 - фіксуючий виступ ствола і магазин з налення як конструкції пістолету в цілому, так і верхнім патроном, установленим нижче осі ствола; окремих його частин шляхом нових технічних ріна Фіг. 5 - фіксуючий виступ ствола і магазин, шень, які дозволяють за рахунок комплексного їх вигляд ззаду; використання, а також завдяки конструктивним на Фіг. 6 - фіксуючий виступ рамки і магазин з особливостям кожної деталі покращити експлуаверхнім патроном, установленим нижче осі ствола; таційні характеристики - виключити можливість на Фіг. 7 - фіксуючий виступ рамки й магазин, затримок при стрільбі та збільшити точність і купвигляд ззаду. частість стрільби. Пістолет містить магазин 1 (Фіг. 1, Фіг. 2), що Поставлену задачу вирішують тим, що у пістомає загин 2, який взаємодіє з черговим патроном леті, який містить ствол, магазин, подавач магази3, розташованим у магазині 1 на висоті осі ствола на, пружину подавача, рамку, відбивач, викидач, 4 або близькій до осі відстані. установлений в затворі, згідно з винаходом, в корЗагин 2 охоплює патрон 3 зверху на глибину L пусі магазина виконано загин для втримання чер(Фіг. 2), тим самим утримуючи його від випадання. гового патрона на осі ствола або на відстані, блиЗнизу патрон 3 взаємодіє з подавачем 5 з пружизькій до неї, та виведення стріляної гільзи зі зброї, ною 6 або нижнім патроном 3 у магазині 1. Патрон а в задній частині корпуса магазина виконано від3 має можливість зворотно-поступального руху бивач для взаємодії з гільзою при її русі назад у щодо магазина 1 та ствола 4. Магазин 1 у задній момент викидання, причому затвор має виріз для частині має відбивач 7, що взаємодіє з донцем розміщення загину магазина. стріляної гільзи при русі гільзи та затвора 8 назад. Поставлену задачу також вирішують тим, що в З боку загину 2 магазин 1 має виріз Н (Фіг. 2), чепістолеті, який містить ствол, магазин, подавач рез який виводиться стріляна гільза і розміщується магазина, пружину подавача, рамку, відбивач, вивиступ 9, що досилає, затвора 8. Ствол 4 має паткидач, установлений в затворі, згідно з винаходом, ронник 10. Магазин 1 розташовано у рамці 11 безствол має виступ або деталь, сполучену із ствопосередньо перед стволом 4 (Фіг. 1). Затвор 8 має лом, для фіксації чергового патрона, втримання виріз 12 (Фіг. 3), в якому розміщено загин 2 магайого на осі ствола або на відстані, близькій до неї, зина 1 при передньому розташуванні затвора 8. та виведення стріляної гільзи зі зброї, у задній У другому варіанті виконання пістолет містить частині виступу ствола або деталі, сполученої зі виступ 13 ствола 4 (Фіг. 4, Фіг. 5) як елемент, що стволом, виконано відбивач для взаємодії з ним взаємодіє з черговим патроном 3 при його верхгільзи при її русі назад у момент викидання, а маньому розташуванні на висоті осі ствола 4 або газин має фіксуючий виступ для автоматичного близькій до осі відстані. Виступ 13 має загин 14, звільнення верхнього патрона при магазині, встащо охоплює зверху патрон 3 на глибину L (Фіг. 5), вленому в рамку, причому верхній патрон у магатим самим утримуючи його від випадання. Патрон зині може бути розташовано нижче осі ствола. 3 має можливість зворотно-поступального руху Поставлену задачу вирішують також тим, що в щодо виступу 13 ствола 4. Виступ 13 ствола 4 у пістолеті, який містить ствол, магазин, подавач задній частині має відбивач 7, що взаємодіє з денмагазина, пружину подавача, рамку, відбивач, вицем стріляної гільзи при русі гільзи і затвора 8 накидач, установлений в затворі, згідно з винаходом, зад. З боку загину 14 виступ 13 ствола 4 має виріз рамка має виступ або деталь, сполучену з рамкою Н (Фіг. 5), через який виводиться стріляна гільза та для фіксації чергового патрона, втримання його на розміщується виступ9, що досилає, затвора 8. осі ствола або на відстані, близькій до неї, та виВнутрішня частина виступу 13 є продовженням ведення стріляної гільзи зі зброї, у задній частині патронника 10. Магазин 1 розташовано під вистувиступу рамки або деталі, сполученої з рамкою, пом 9, що досилає, затвора 8. Магазин 1 у верхній виконано відбивач для взаємодії з ним гільзи при її частині має фіксуючий виступ 15, що взаємодіє з русі назад у момент викидання, а магазин має фікверхнім патроном 3 у магазині 1. Фіксуючий виступ суючий виступ для автоматичного звільнення вер15 у верхній частині має похилу поверхню 16, що хнього патрона при магазині, вставленому в рамвзаємодіє з відповідною похилою поверхнею 17 ку, причому верхній патрон у магазині може бути виступу 13 ствола 4 при магазині 1, вставленому в розташовано нижче осі ствола. рамку 11. Фіксуючий виступ 15 магазина 1 підпруВдосконалення як конструкції пістолету в ціжинений і має можливість обмеженого поперечнолому, так і окремих його частин шляхом нових тего руху. хнічних рішень дозволяють за рахунок комплексУ третьому варіанта виконання пістолет місного їх використання, а також завдяки тить виступ 18 рамки 11 (Фіг. 6, Фіг. 7) як елемент, конструктивним особливостям кожної деталі покщо взаємодіє із черговим патроном 3 при його ращити експлуатаційні характеристики - виключиверхньому розташуванні на висоті осі ствола 4 або ти можливість затримок при стрільбі та збільшити близькій до осі відстані. Виступ 18 має загин 19, точність і купчастість стрільби. що охоплює зверху патрон 3 на глибину L (Фіг. 7), Винахід пояснюється кресленнями. тим самим утримуючи його від випадання. Патрон На Фіг. 1 зображено магазин із загином і чер3 має можливість зворотно-поступального руху говим патроном, установленим на осі ствола, вищодо виступу 18 рамки 11. Виступ 18 рамки 11 у гляд збоку; задній частині має відбивач 7, що взаємодіє з денна Фіг. 2 - магазин з патроном, вигляд ззаду; цем стріляної гільзи при русі гільзи й затвора 8 на Фіг. 3 - затвор з вирізом для розміщення заназад. З боку загину 19 виступ 18 рамки 11 має гину магазина, вигляд спереду; виріз Н (Фіг. 7), через який виводиться стріляна гільза й розміщується виступ 9, що досилає, за 5 92789 6 твора 8. Магазин 1 розташовано під виступом 9, модій з рамкою 11 зброї. При русі затвора 8 упещо досилає, затвора 8. Магазин 1 у верхній частиред загин 2 магазина 1 проходить уздовж вирізу 12 ні має фіксуючий виступ 15, що взаємодіє з верхзатвора 8. Після пострілу затвор 8 рухається нанім патроном 3 у магазині 1. Фіксуючий виступ 15 у зад, витягаючи з патронника 10 стріляну гільзу за верхній частині має похилу поверхню 16, що взаєдопомогою викидача (не показано). При досягненні модіє з відповідною похилою поверхнею 17 вистувибивана 7 магазина 1 денце гільзи впирається в пу 18 рамки 11 при магазині 1, вставленому в рамнього своїм краєм і викидається зі зброї. ку 11. Фіксуючий виступ 15 магазина 1 У випадку розташування загину 13 на стволі 4 підпружинений і має можливість обмеженого по(Фіг. 4) або загинув 19 на рамці 11 (Фіг. 6) відводиперечного руху. ти затвор 8 назад для того, щоб вставити магазин Механізм працює в такий спосіб. 1 у рамку 11, не потрібно. У цьому випадку при Для заряджання зброї необхідно відвести задосиланні магазина 1 вгору похила поверхня 16 твор 8 у заднє положення і вставити магазин 1 у підпружиненого фіксуючого виступу 15 патрона 3 рамку 11 зброї. При цьому черговий патрон 3 (Фіг. магазина 1 взаємодіє з відповідною похилою по1, Фіг. 2) розташовується на висоті осі ствола 4 верхнею 17 (фіг. 5) виступу 13 ствола 4 або похиабо близькій до осі відстані. Черговий патрон 3 лою поверхнею 17 (Фіг. 7) виступу 18 рамки 11. фіксується загином 2 магазина 1, що охоплює його При подальшому русі вгору магазина 1 похилі зверху на глибину L (Фіг. 2), утримуючи від випаповерхні 16, 17 відхиляють фіксуючий виступ 15, дання. При русі затвора 8 уперед він досилає визвільняючи верхній патрон 3, що при відводі заступом 9 черговий патрон 3 у патронник 10 ствола твора 8 назад під дією підпружиненого подавача 5 4. У цьому випадку патрон 3 входить у патронник піднімає патрон 3 вгору на лінію досилання - вісь 10 по осі ствола 4 без будь-яких перекосів і взаєканалу ствола 4. 7 Комп’ютерна верстка Д. Шеверун 92789 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPistol (variants)
Автори англійськоюShevchenko Viktor Leonidovych
Назва патенту російськоюПистолет (варианты)
Автори російськоюШевченко Виктор Леонидович
МПК / Мітки
МПК: F41C 3/00
