Робочий орган культиватора

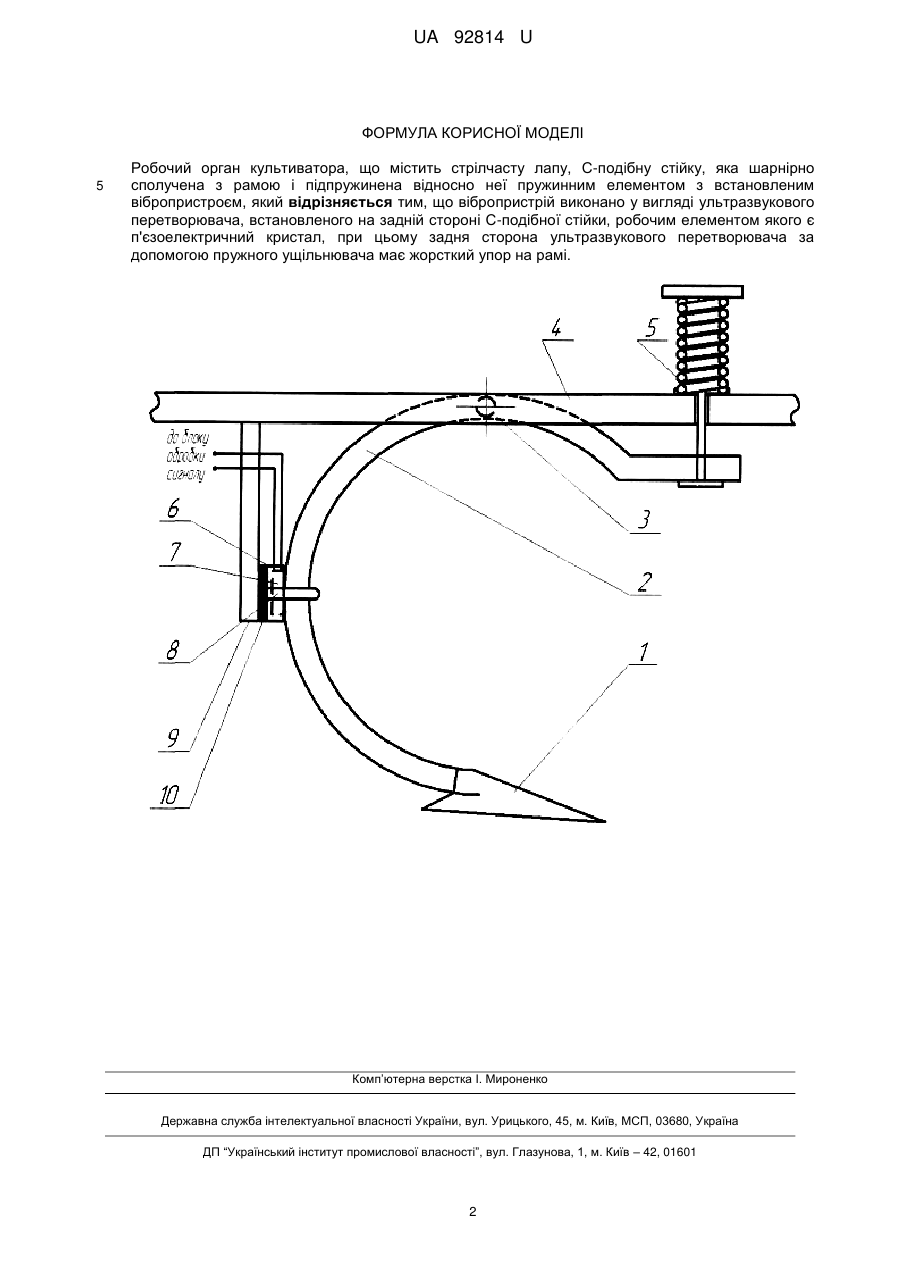

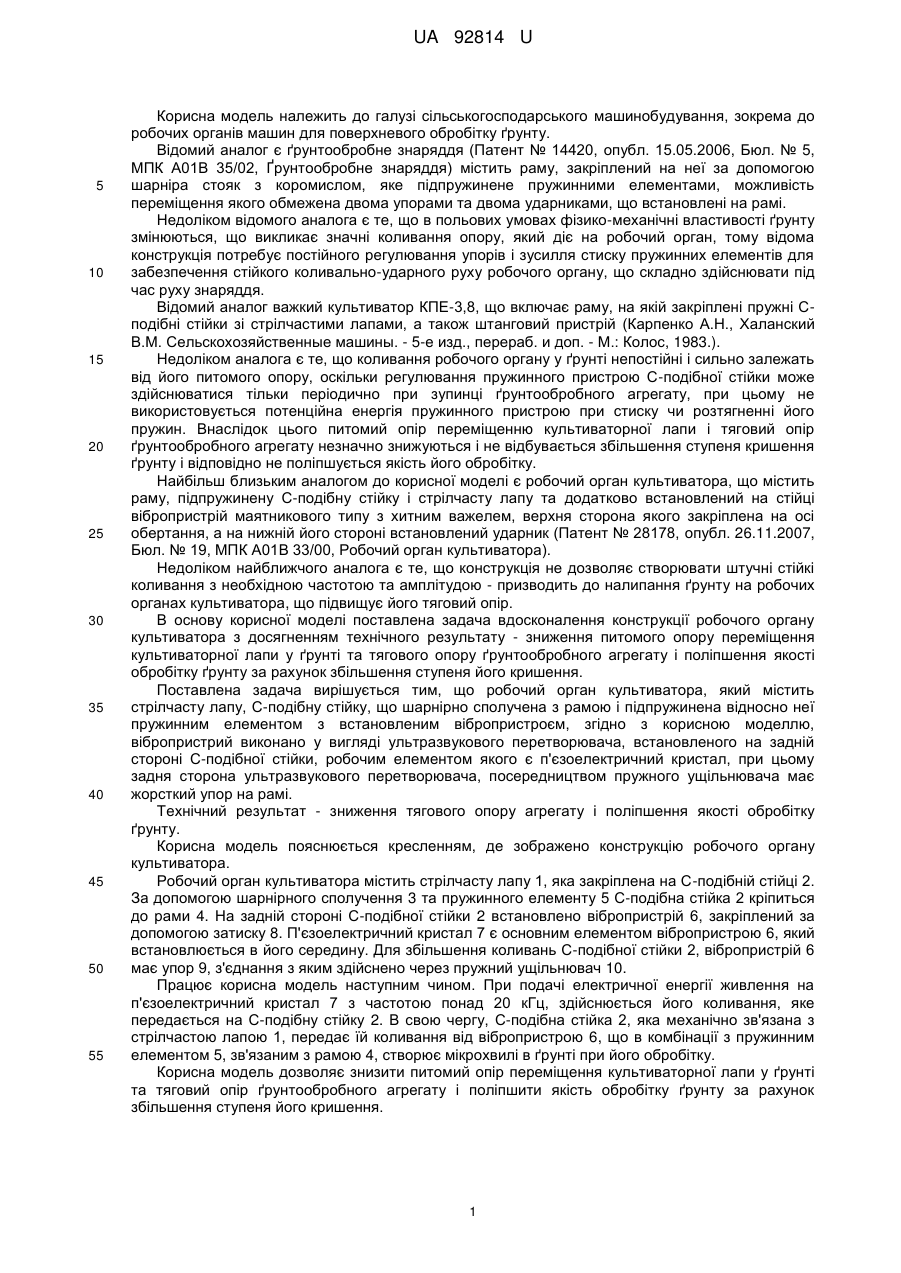

Реферат: UA 92814 U UA 92814 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до робочих органів машин для поверхневого обробітку ґрунту. Відомий аналог є ґрунтообробне знаряддя (Патент № 14420, опубл. 15.05.2006, Бюл. № 5, МПК А01В 35/02, Ґрунтообробне знаряддя) містить раму, закріплений на неї за допомогою шарніра стояк з коромислом, яке підпружинене пружинними елементами, можливість переміщення якого обмежена двома упорами та двома ударниками, що встановлені на рамі. Недоліком відомого аналога є те, що в польових умовах фізико-механічні властивості ґрунту змінюються, що викликає значні коливання опору, який діє на робочий орган, тому відома конструкція потребує постійного регулювання упорів і зусилля стиску пружинних елементів для забезпечення стійкого коливально-ударного руху робочого органу, що складно здійснювати під час руху знаряддя. Відомий аналог важкий культиватор КПЕ-3,8, що включає раму, на якій закріплені пружні Сподібні стійки зі стрілчастими лапами, а також штанговий пристрій (Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - 5-е изд., перераб. и доп. - М.: Колос, 1983.). Недоліком аналога є те, що коливання робочого органу у ґрунті непостійні і сильно залежать від його питомого опору, оскільки регулювання пружинного пристрою С-подібної стійки може здійснюватися тільки періодично при зупинці ґрунтообробного агрегату, при цьому не використовується потенційна енергія пружинного пристрою при стиску чи розтягненні його пружин. Внаслідок цього питомий опір переміщенню культиваторної лапи і тяговий опір ґрунтообробного агрегату незначно знижуються і не відбувається збільшення ступеня кришення ґрунту і відповідно не поліпшується якість його обробітку. Найбільш близьким аналогом до корисної моделі є робочий орган культиватора, що містить раму, підпружинену С-подібну стійку і стрілчасту лапу та додатково встановлений на стійці вібропристрій маятникового типу з хитним важелем, верхня сторона якого закріплена на осі обертання, а на нижній його стороні встановлений ударник (Патент № 28178, опубл. 26.11.2007, Бюл. № 19, МПК А01В 33/00, Робочий орган культиватора). Недоліком найближчого аналога є те, що конструкція не дозволяє створювати штучні стійкі коливання з необхідною частотою та амплітудою - призводить до налипання ґрунту на робочих органах культиватора, що підвищує його тяговий опір. В основу корисної моделі поставлена задача вдосконалення конструкції робочого органу культиватора з досягненням технічного результату - зниження питомого опору переміщення культиваторної лапи у ґрунті та тягового опору ґрунтообробного агрегату і поліпшення якості обробітку ґрунту за рахунок збільшення ступеня його кришення. Поставлена задача вирішується тим, що робочий орган культиватора, який містить стрілчасту лапу, С-подібну стійку, що шарнірно сполучена з рамою і підпружинена відносно неї пружинним елементом з встановленим вібропристроєм, згідно з корисною моделлю, вібропристрий виконано у вигляді ультразвукового перетворювача, встановленого на задній стороні С-подібної стійки, робочим елементом якого є п'єзоелектричний кристал, при цьому задня сторона ультразвукового перетворювача, посередництвом пружного ущільнювача має жорсткий упор на рамі. Технічний результат - зниження тягового опору агрегату і поліпшення якості обробітку ґрунту. Корисна модель пояснюється кресленням, де зображено конструкцію робочого органу культиватора. Робочий орган культиватора містить стрілчасту лапу 1, яка закріплена на С-подібній стійці 2. За допомогою шарнірного сполучення 3 та пружинного елементу 5 С-подібна стійка 2 кріпиться до рами 4. На задній стороні С-подібної стійки 2 встановлено вібропристрій 6, закріплений за допомогою затиску 8. П'єзоелектричний кристал 7 є основним елементом вібропристрою 6, який встановлюється в його середину. Для збільшення коливань С-подібної стійки 2, вібропристрій 6 має упор 9, з'єднання з яким здійснено через пружний ущільнювач 10. Працює корисна модель наступним чином. При подачі електричної енергії живлення на п'єзоелектричний кристал 7 з частотою понад 20 кГц, здійснюється його коливання, яке передається на С-подібну стійку 2. В свою чергу, С-подібна стійка 2, яка механічно зв'язана з стрілчастою лапою 1, передає їй коливання від вібропристрою 6, що в комбінації з пружинним елементом 5, зв'язаним з рамою 4, створює мікрохвилі в ґрунті при його обробітку. Корисна модель дозволяє знизити питомий опір переміщення культиваторної лапи у ґрунті та тяговий опір ґрунтообробного агрегату і поліпшити якість обробітку ґрунту за рахунок збільшення ступеня його кришення. 1 UA 92814 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган культиватора, що містить стрілчасту лапу, С-подібну стійку, яка шарнірно сполучена з рамою і підпружинена відносно неї пружинним елементом з встановленим вібропристроєм, який відрізняється тим, що вібропристрій виконано у вигляді ультразвукового перетворювача, встановленого на задній стороні С-подібної стійки, робочим елементом якого є п'єзоелектричний кристал, при цьому задня сторона ультразвукового перетворювача за допомогою пружного ущільнювача має жорсткий упор на рамі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
