Заготовка з гнучкого шаруватого пакувального матеріалу для виготовлення секціонованих пакетів

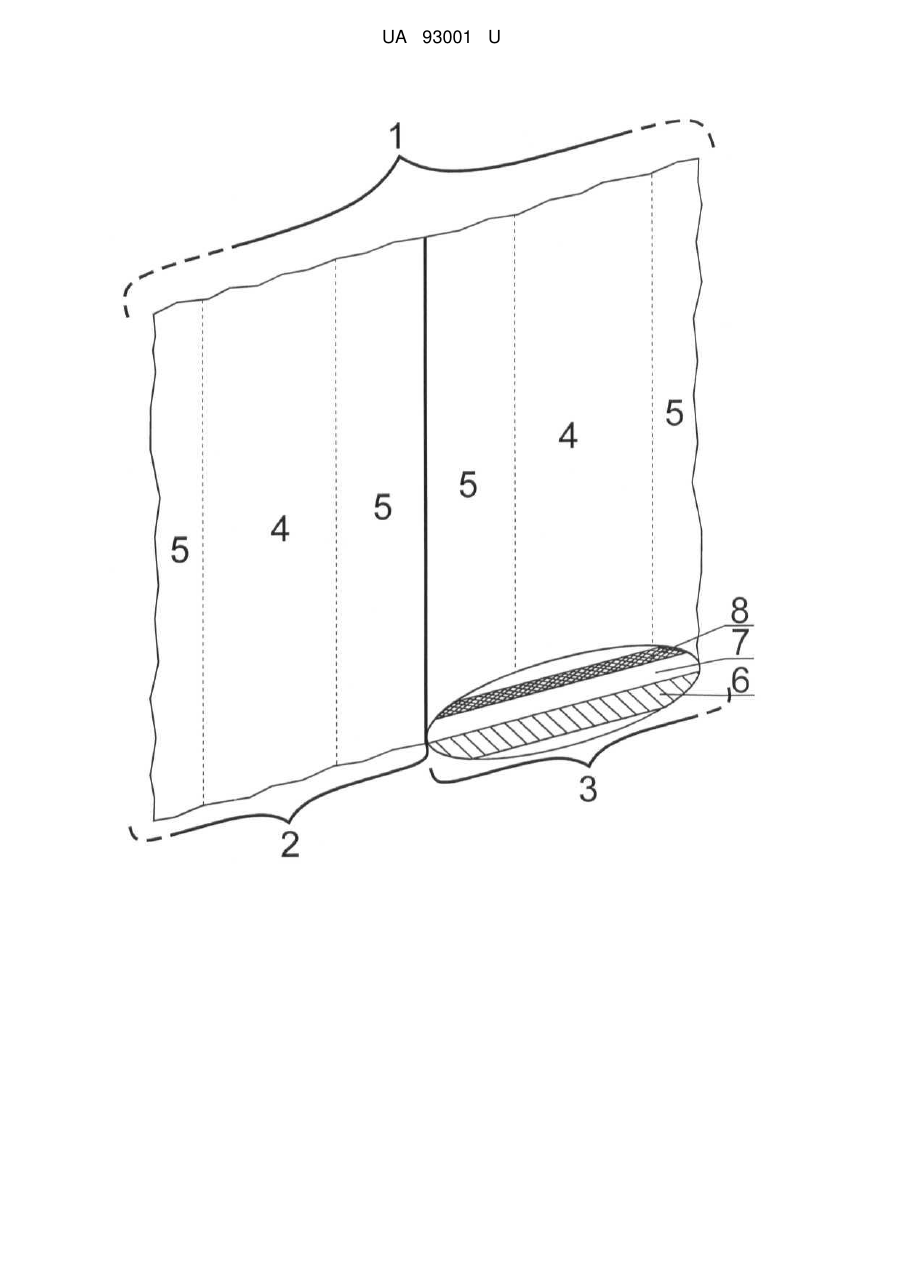

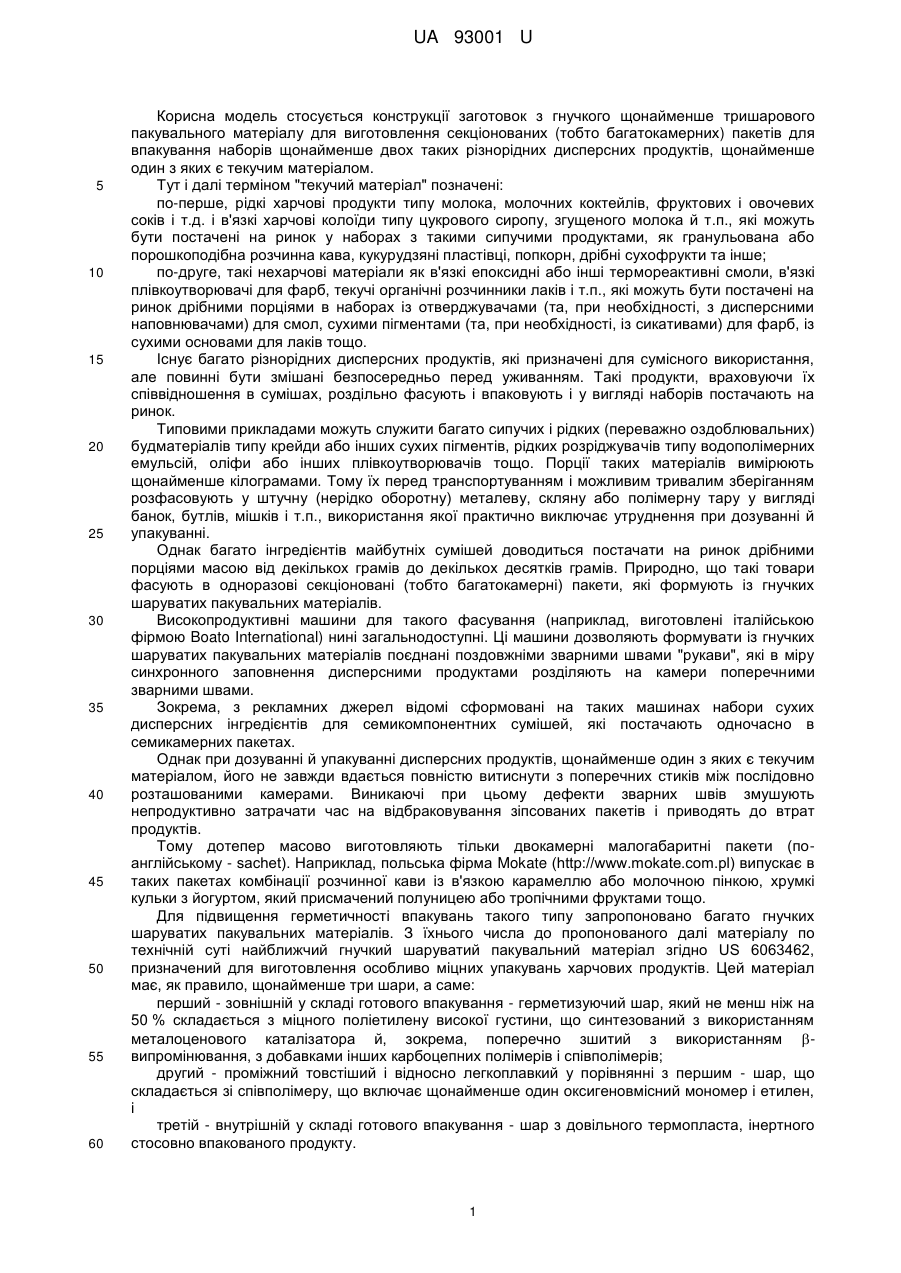

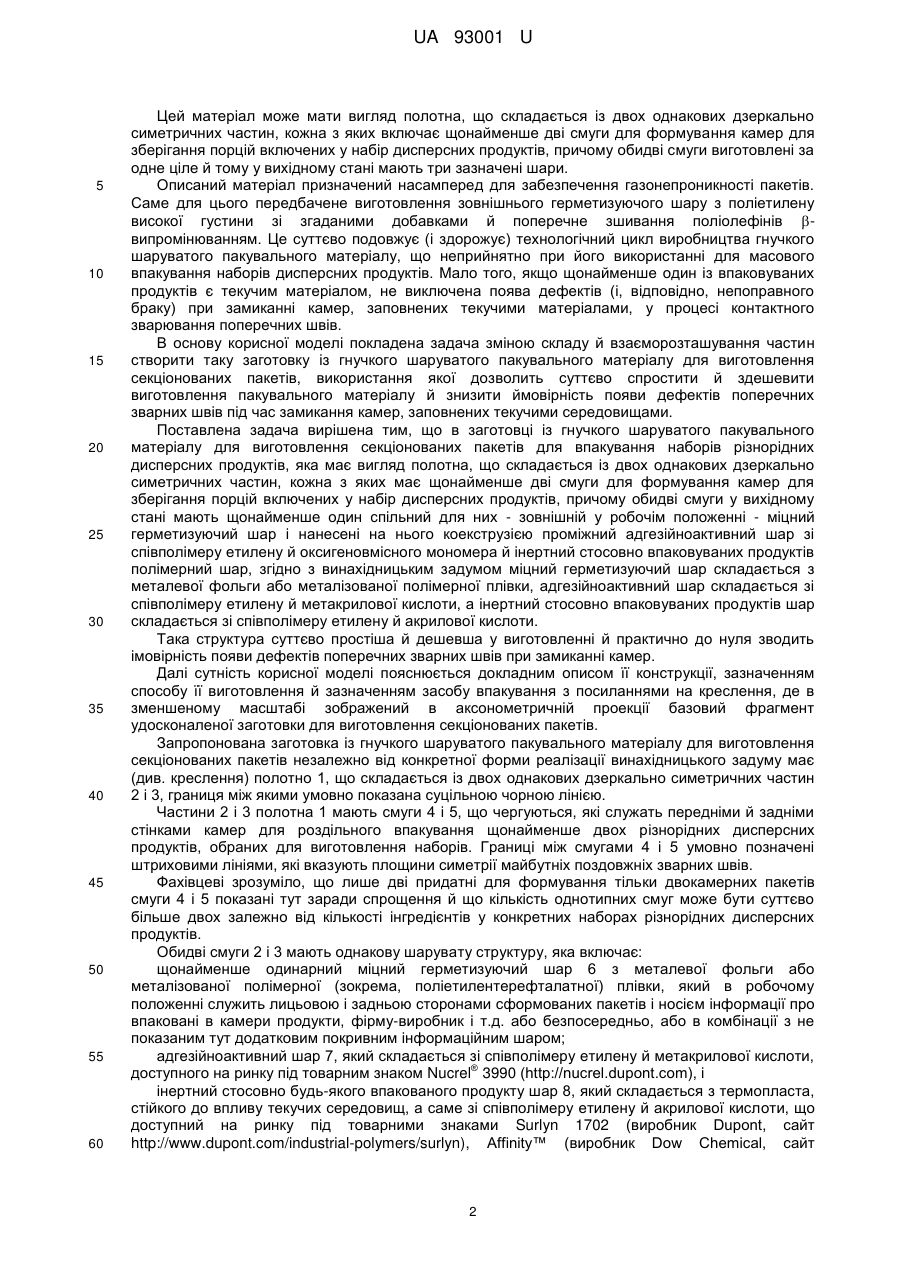

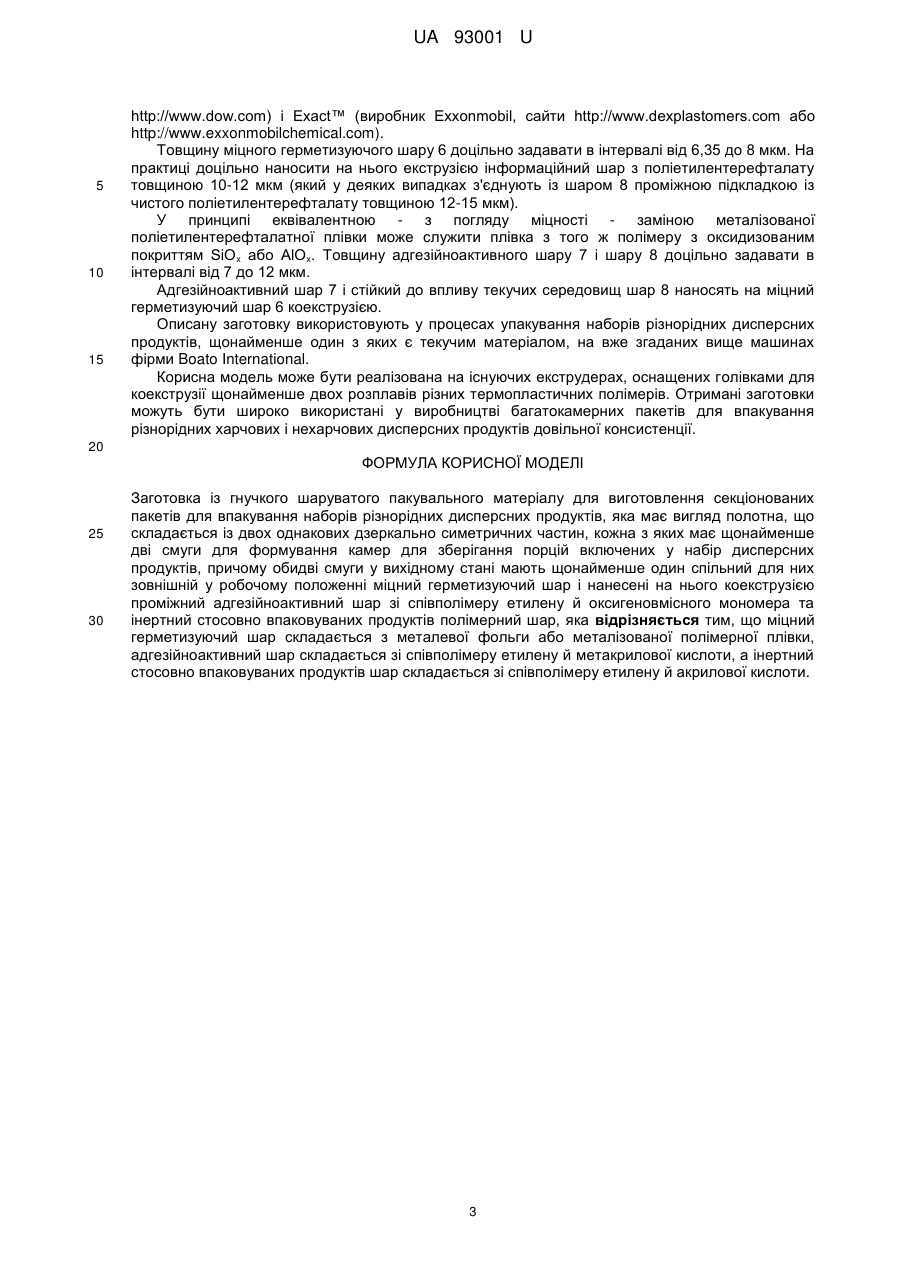

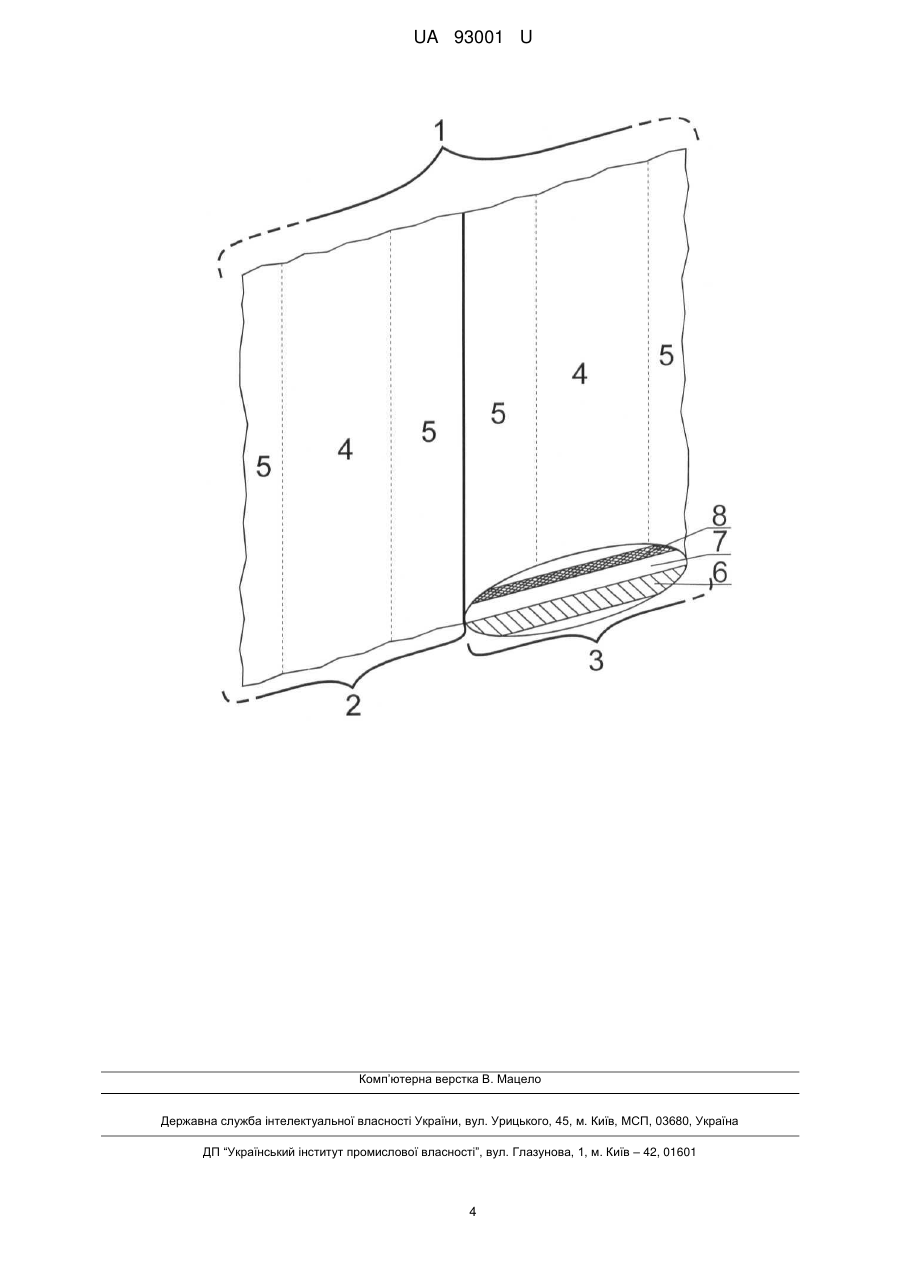

Реферат: Заготовка із гнучкого шаруватого пакувального матеріалу для виготовлення секціонованих пакетів для впакування наборів різнорідних дисперсних продуктів, яка має вигляд полотна, що складається із двох однакових дзеркально симетричних частин, кожна з яких має щонайменше дві смуги для формування камер для зберігання порцій включених у набір дисперсних продуктів, причому обидві смуги у вихідному стані мають щонайменше один спільний для них зовнішній у робочому положенні міцний герметизуючий шар і нанесені на нього коекструзією проміжний адгезійноактивний шар зі співполімеру етилену й оксигеновмісного мономера та інертний стосовно впаковуваних продуктів полімерний шар, причому міцний герметизуючий шар складається з металевої фольги або металізованої полімерної плівки, адгезійноактивний шар складається зі співполімеру етилену й метакрилової кислоти, а інертний стосовно впаковуваних продуктів шар складається зі співполімеру етилену й акрилової кислоти. UA 93001 U (12) UA 93001 U UA 93001 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується конструкції заготовок з гнучкого щонайменше тришарового пакувального матеріалу для виготовлення секціонованих (тобто багатокамерних) пакетів для впакування наборів щонайменше двох таких різнорідних дисперсних продуктів, щонайменше один з яких є текучим матеріалом. Тут і далі терміном "текучий матеріал" позначені: по-перше, рідкі харчові продукти типу молока, молочних коктейлів, фруктових і овочевих соків і т.д. і в'язкі харчові колоїди типу цукрового сиропу, згущеного молока й т.п., які можуть бути постачені на ринок у наборах з такими сипучими продуктами, як гранульована або порошкоподібна розчинна кава, кукурудзяні пластівці, попкорн, дрібні сухофрукти та інше; по-друге, такі нехарчові матеріали як в'язкі епоксидні або інші термореактивні смоли, в'язкі плівкоутворювачі для фарб, текучі органічні розчинники лаків і т.п., які можуть бути постачені на ринок дрібними порціями в наборах із отверджувачами (та, при необхідності, з дисперсними наповнювачами) для смол, сухими пігментами (та, при необхідності, із сикативами) для фарб, із сухими основами для лаків тощо. Існує багато різнорідних дисперсних продуктів, які призначені для сумісного використання, але повинні бути змішані безпосередньо перед уживанням. Такі продукти, враховуючи їх співвідношення в сумішах, роздільно фасують і впаковують і у вигляді наборів постачають на ринок. Типовими прикладами можуть служити багато сипучих і рідких (переважно оздоблювальних) будматеріалів типу крейди або інших сухих пігментів, рідких розріджувачів типу водополімерних емульсій, оліфи або інших плівкоутворювачів тощо. Порції таких матеріалів вимірюють щонайменше кілограмами. Тому їх перед транспортуванням і можливим тривалим зберіганням розфасовують у штучну (нерідко оборотну) металеву, скляну або полімерну тару у вигляді банок, бутлів, мішків і т.п., використання якої практично виключає утруднення при дозуванні й упакуванні. Однак багато інгредієнтів майбутніх сумішей доводиться постачати на ринок дрібними порціями масою від декількох грамів до декількох десятків грамів. Природно, що такі товари фасують в одноразові секціоновані (тобто багатокамерні) пакети, які формують із гнучких шаруватих пакувальних матеріалів. Високопродуктивні машини для такого фасування (наприклад, виготовлені італійською фірмою Boato International) нині загальнодоступні. Ці машини дозволяють формувати із гнучких шаруватих пакувальних матеріалів поєднані поздовжніми зварними швами "рукави", які в міру синхронного заповнення дисперсними продуктами розділяють на камери поперечними зварними швами. Зокрема, з рекламних джерел відомі сформовані на таких машинах набори сухих дисперсних інгредієнтів для семикомпонентних сумішей, які постачають одночасно в семикамерних пакетах. Однак при дозуванні й упакуванні дисперсних продуктів, щонайменше один з яких є текучим матеріалом, його не завжди вдається повністю витиснути з поперечних стиків між послідовно розташованими камерами. Виникаючі при цьому дефекти зварних швів змушують непродуктивно затрачати час на відбраковування зіпсованих пакетів і приводять до втрат продуктів. Тому дотепер масово виготовляють тільки двокамерні малогабаритні пакети (поанглійському - sachet). Наприклад, польська фірма Mokate (http://www.mokate.com.pl) випускає в таких пакетах комбінації розчинної кави із в'язкою карамеллю або молочною пінкою, хрумкі кульки з йогуртом, який присмачений полуницею або тропічними фруктами тощо. Для підвищення герметичності впакувань такого типу запропоновано багато гнучких шаруватих пакувальних матеріалів. З їхнього числа до пропонованого далі матеріалу по технічній суті найближчий гнучкий шаруватий пакувальний матеріал згідно US 6063462, призначений для виготовлення особливо міцних упакувань харчових продуктів. Цей матеріал має, як правило, щонайменше три шари, а саме: перший - зовнішній у складі готового впакування - герметизуючий шар, який не менш ніж на 50 % складається з міцного поліетилену високої густини, що синтезований з використанням металоценового каталізатора й, зокрема, поперечно зшитий з використанням випромінювання, з добавками інших карбоцепних полімерів і співполімерів; другий - проміжний товстіший і відносно легкоплавкий у порівнянні з першим - шар, що складається зі співполімеру, що включає щонайменше один оксигеновмісний мономер і етилен, і третій - внутрішній у складі готового впакування - шар з довільного термопласта, інертного стосовно впакованого продукту. 1 UA 93001 U 5 10 15 20 25 30 35 40 45 50 55 60 Цей матеріал може мати вигляд полотна, що складається із двох однакових дзеркально симетричних частин, кожна з яких включає щонайменше дві смуги для формування камер для зберігання порцій включених у набір дисперсних продуктів, причому обидві смуги виготовлені за одне ціле й тому у вихідному стані мають три зазначені шари. Описаний матеріал призначений насамперед для забезпечення газонепроникності пакетів. Саме для цього передбачене виготовлення зовнішнього герметизуючого шару з поліетилену високої густини зі згаданими добавками й поперечне зшивання поліолефінів випромінюванням. Це суттєво подовжує (і здорожує) технологічний цикл виробництва гнучкого шаруватого пакувального матеріалу, що неприйнятно при його використанні для масового впакування наборів дисперсних продуктів. Мало того, якщо щонайменше один із впаковуваних продуктів є текучим матеріалом, не виключена поява дефектів (і, відповідно, непоправного браку) при замиканні камер, заповнених текучими матеріалами, у процесі контактного зварювання поперечних швів. В основу корисної моделі покладена задача зміною складу й взаєморозташування частин створити таку заготовку із гнучкого шаруватого пакувального матеріалу для виготовлення секціонованих пакетів, використання якої дозволить суттєво спростити й здешевити виготовлення пакувального матеріалу й знизити ймовірність появи дефектів поперечних зварних швів під час замикання камер, заповнених текучими середовищами. Поставлена задача вирішена тим, що в заготовці із гнучкого шаруватого пакувального матеріалу для виготовлення секціонованих пакетів для впакування наборів різнорідних дисперсних продуктів, яка має вигляд полотна, що складається із двох однакових дзеркально симетричних частин, кожна з яких має щонайменше дві смуги для формування камер для зберігання порцій включених у набір дисперсних продуктів, причому обидві смуги у вихідному стані мають щонайменше один спільний для них - зовнішній у робочім положенні - міцний герметизуючий шар і нанесені на нього коекструзією проміжний адгезійноактивний шар зі співполімеру етилену й оксигеновмісного мономера й інертний стосовно впаковуваних продуктів полімерний шар, згідно з винахідницьким задумом міцний герметизуючий шар складається з металевої фольги або металізованої полімерної плівки, адгезійноактивний шар складається зі співполімеру етилену й метакрилової кислоти, а інертний стосовно впаковуваних продуктів шар складається зі співполімеру етилену й акрилової кислоти. Така структура суттєво простіша й дешевша у виготовленні й практично до нуля зводить імовірність появи дефектів поперечних зварних швів при замиканні камер. Далі сутність корисної моделі пояснюється докладним описом її конструкції, зазначенням способу її виготовлення й зазначенням засобу впакування з посиланнями на креслення, де в зменшеному масштабі зображений в аксонометричній проекції базовий фрагмент удосконаленої заготовки для виготовлення секціонованих пакетів. Запропонована заготовка із гнучкого шаруватого пакувального матеріалу для виготовлення секціонованих пакетів незалежно від конкретної форми реалізації винахідницького задуму має (див. креслення) полотно 1, що складається із двох однакових дзеркально симетричних частин 2 і 3, границя між якими умовно показана суцільною чорною лінією. Частини 2 і 3 полотна 1 мають смуги 4 і 5, що чергуються, які служать передніми й задніми стінками камер для роздільного впакування щонайменше двох різнорідних дисперсних продуктів, обраних для виготовлення наборів. Границі між смугами 4 і 5 умовно позначені штриховими лініями, які вказують площини симетрії майбутніх поздовжніх зварних швів. Фахівцеві зрозуміло, що лише дві придатні для формування тільки двокамерних пакетів смуги 4 і 5 показані тут заради спрощення й що кількість однотипних смуг може бути суттєво більше двох залежно від кількості інгредієнтів у конкретних наборах різнорідних дисперсних продуктів. Обидві смуги 2 і 3 мають однакову шарувату структуру, яка включає: щонайменше одинарний міцний герметизуючий шар 6 з металевої фольги або металізованої полімерної (зокрема, поліетилентерефталатної) плівки, який в робочому положенні служить лицьовою і задньою сторонами сформованих пакетів і носієм інформації про впаковані в камери продукти, фірму-виробник і т.д. або безпосередньо, або в комбінації з не показаним тут додатковим покривним інформаційним шаром; адгезійноактивний шар 7, який складається зі співполімеру етилену й метакрилової кислоти, ® доступного на ринку під товарним знаком Nucrel 3990 (http://nucrel.dupont.com), і інертний стосовно будь-якого впакованого продукту шар 8, який складається з термопласта, стійкого до впливу текучих середовищ, а саме зі співполімеру етилену й акрилової кислоти, що доступний на ринку під товарними знаками Surlyn 1702 (виробник Dupont, сайт http://www.dupont.com/industrial-polymers/surlyn), Affinity™ (виробник Dow Chemical, сайт 2 UA 93001 U 5 10 15 http://www.dow.com) і Exact™ (виробник Exxonmobil, сайти http://www.dexplastomers.com або http://www.exxonmobilchemical.com). Товщину міцного герметизуючого шару 6 доцільно задавати в інтервалі від 6,35 до 8 мкм. На практиці доцільно наносити на нього екструзією інформаційний шар з поліетилентерефталату товщиною 10-12 мкм (який у деяких випадках з'єднують із шаром 8 проміжною підкладкою із чистого поліетилентерефталату товщиною 12-15 мкм). У принципі еквівалентною - з погляду міцності - заміною металізованої поліетилентерефталатної плівки може служити плівка з того ж полімеру з оксидизованим покриттям SiOx або АlOx. Товщину адгезійноактивного шару 7 і шару 8 доцільно задавати в інтервалі від 7 до 12 мкм. Адгезійноактивний шар 7 і стійкий до впливу текучих середовищ шар 8 наносять на міцний герметизуючий шар 6 коекструзією. Описану заготовку використовують у процесах упакування наборів різнорідних дисперсних продуктів, щонайменше один з яких є текучим матеріалом, на вже згаданих вище машинах фірми Boato International. Корисна модель може бути реалізована на існуючих екструдерах, оснащених голівками для коекструзії щонайменше двох розплавів різних термопластичних полімерів. Отримані заготовки можуть бути широко використані у виробництві багатокамерних пакетів для впакування різнорідних харчових і нехарчових дисперсних продуктів довільної консистенції. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Заготовка із гнучкого шаруватого пакувального матеріалу для виготовлення секціонованих пакетів для впакування наборів різнорідних дисперсних продуктів, яка має вигляд полотна, що складається із двох однакових дзеркально симетричних частин, кожна з яких має щонайменше дві смуги для формування камер для зберігання порцій включених у набір дисперсних продуктів, причому обидві смуги у вихідному стані мають щонайменше один спільний для них зовнішній у робочому положенні міцний герметизуючий шар і нанесені на нього коекструзією проміжний адгезійноактивний шар зі співполімеру етилену й оксигеновмісного мономера та інертний стосовно впаковуваних продуктів полімерний шар, яка відрізняється тим, що міцний герметизуючий шар складається з металевої фольги або металізованої полімерної плівки, адгезійноактивний шар складається зі співполімеру етилену й метакрилової кислоти, а інертний стосовно впаковуваних продуктів шар складається зі співполімеру етилену й акрилової кислоти. 3 UA 93001 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
