Ковпачок для наповнених медичними рідинами ємностей

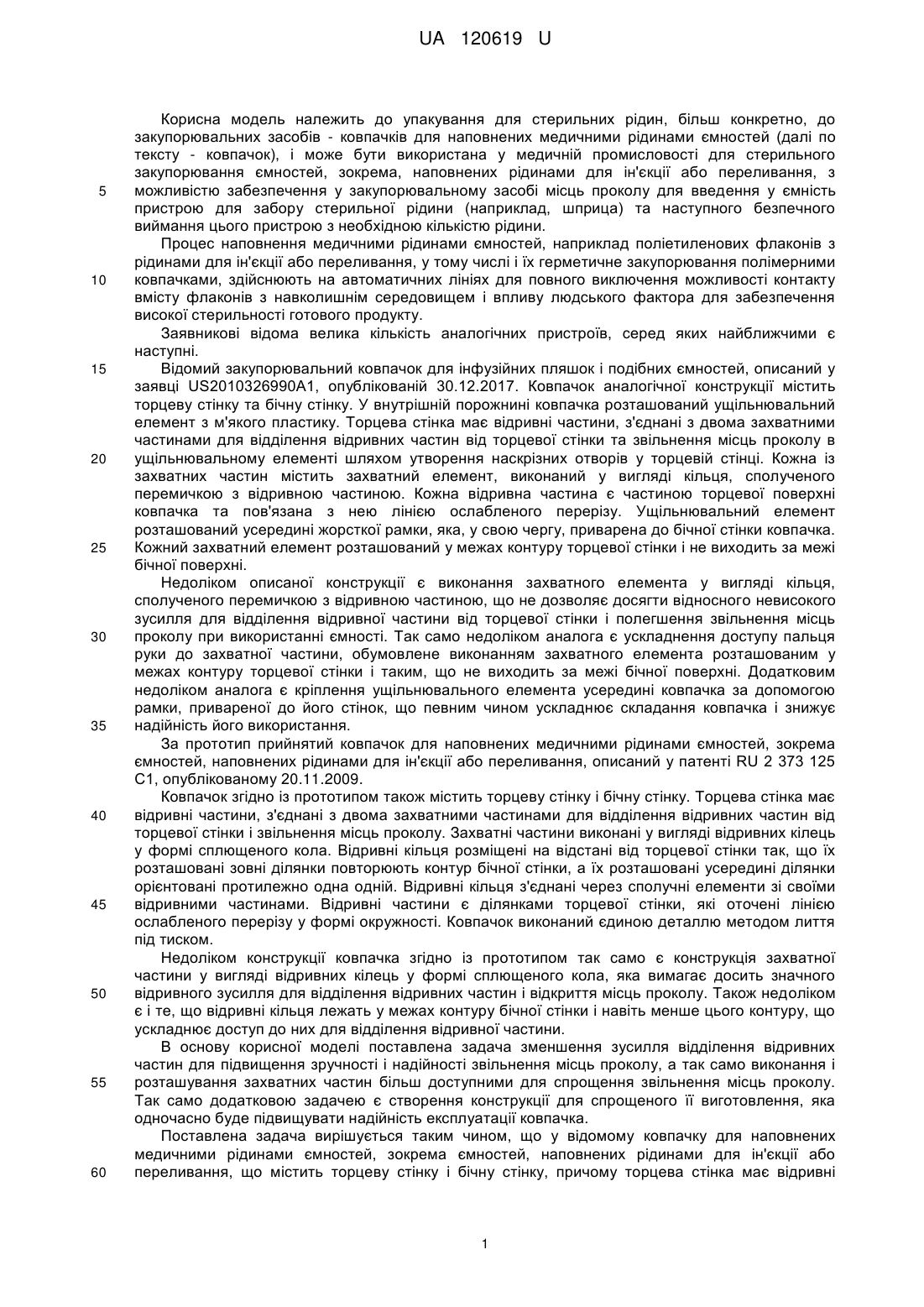

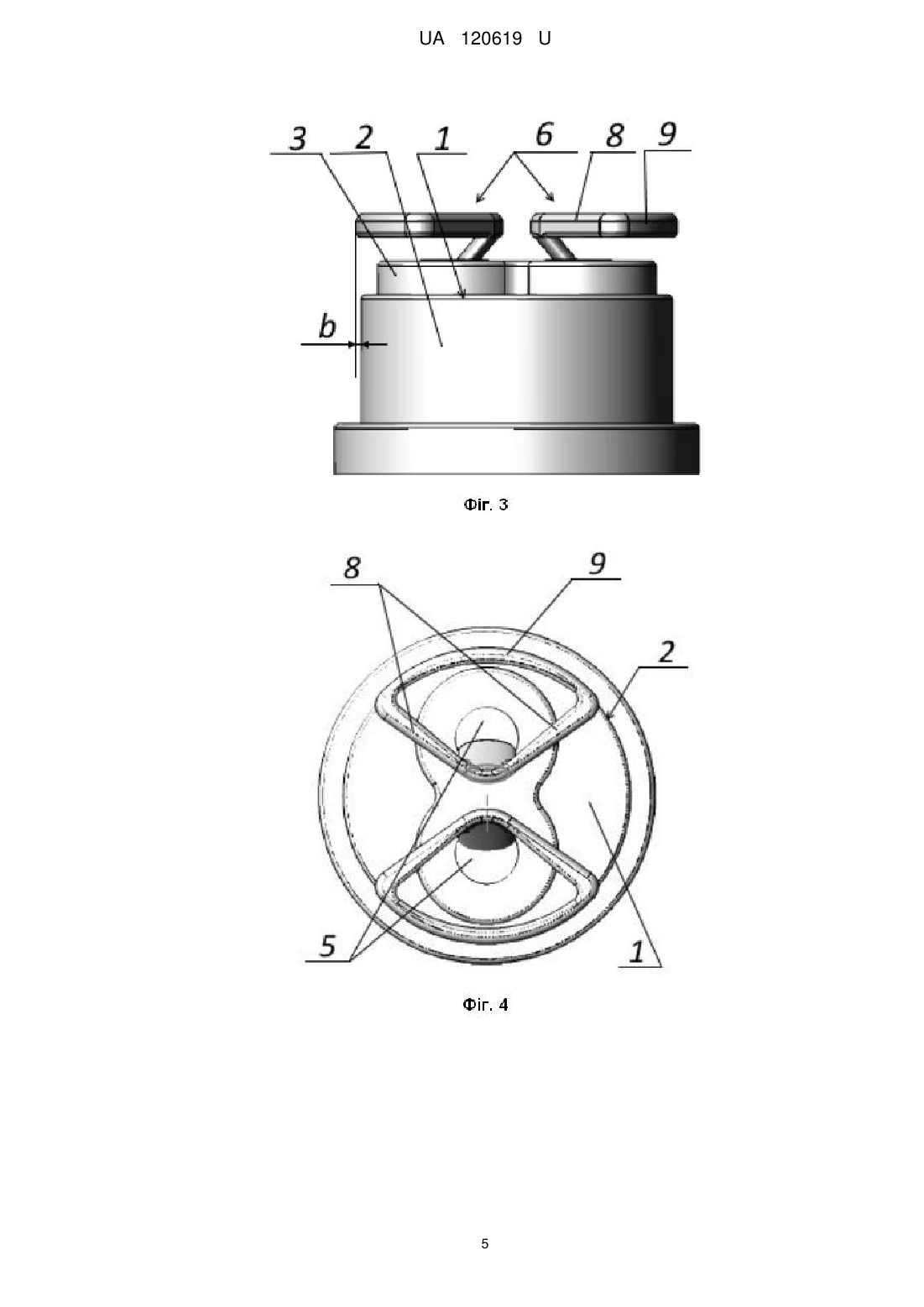

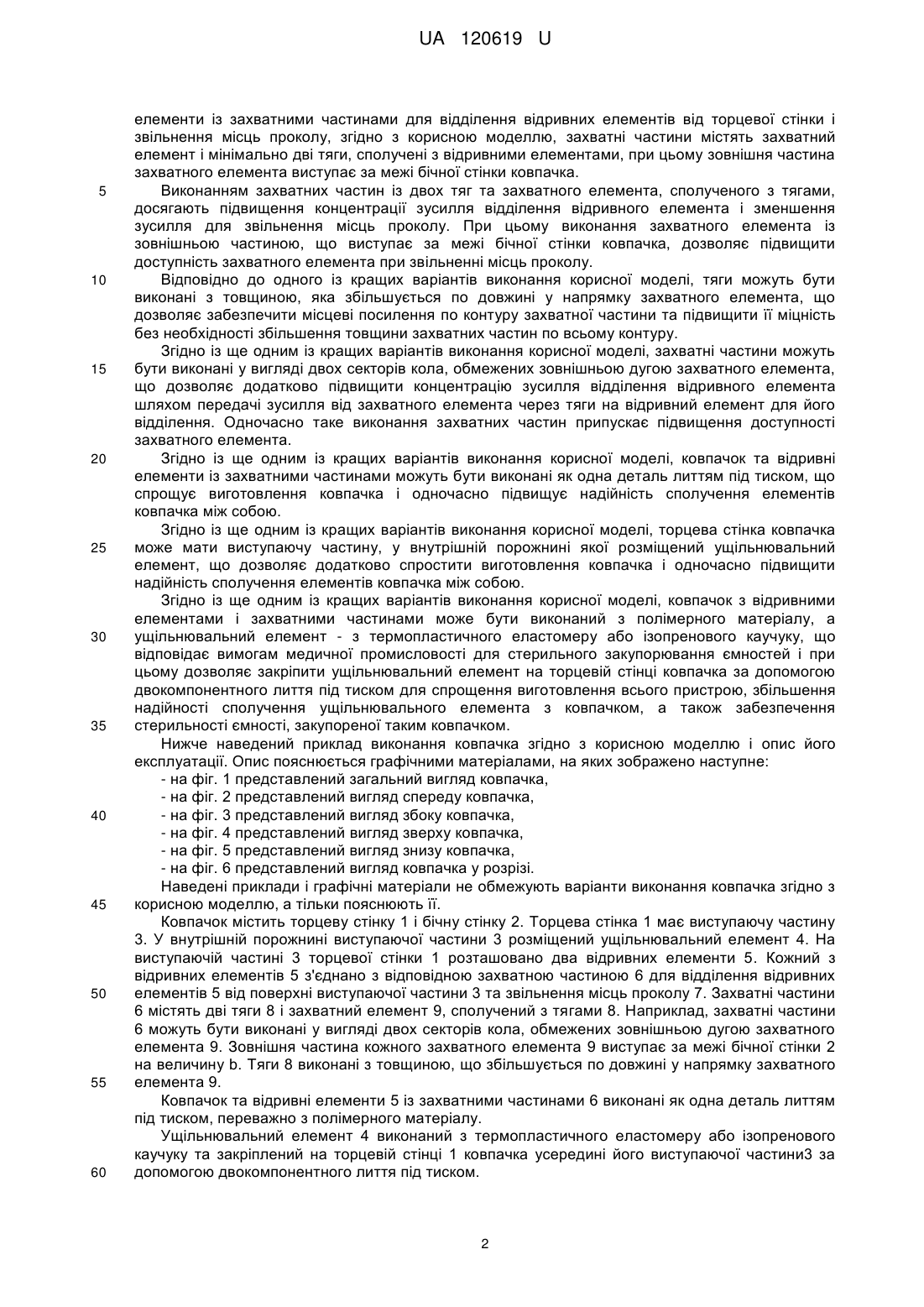

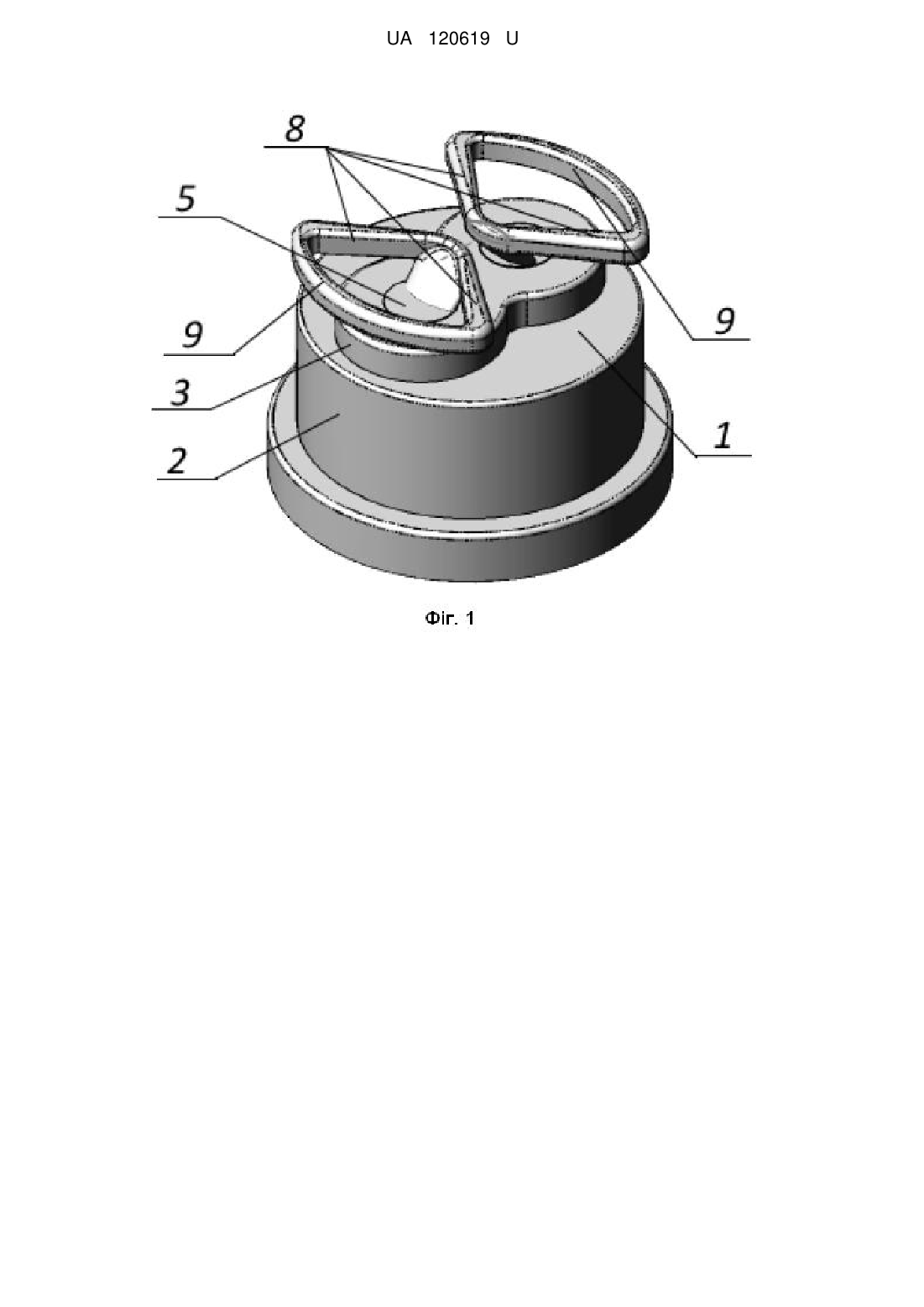

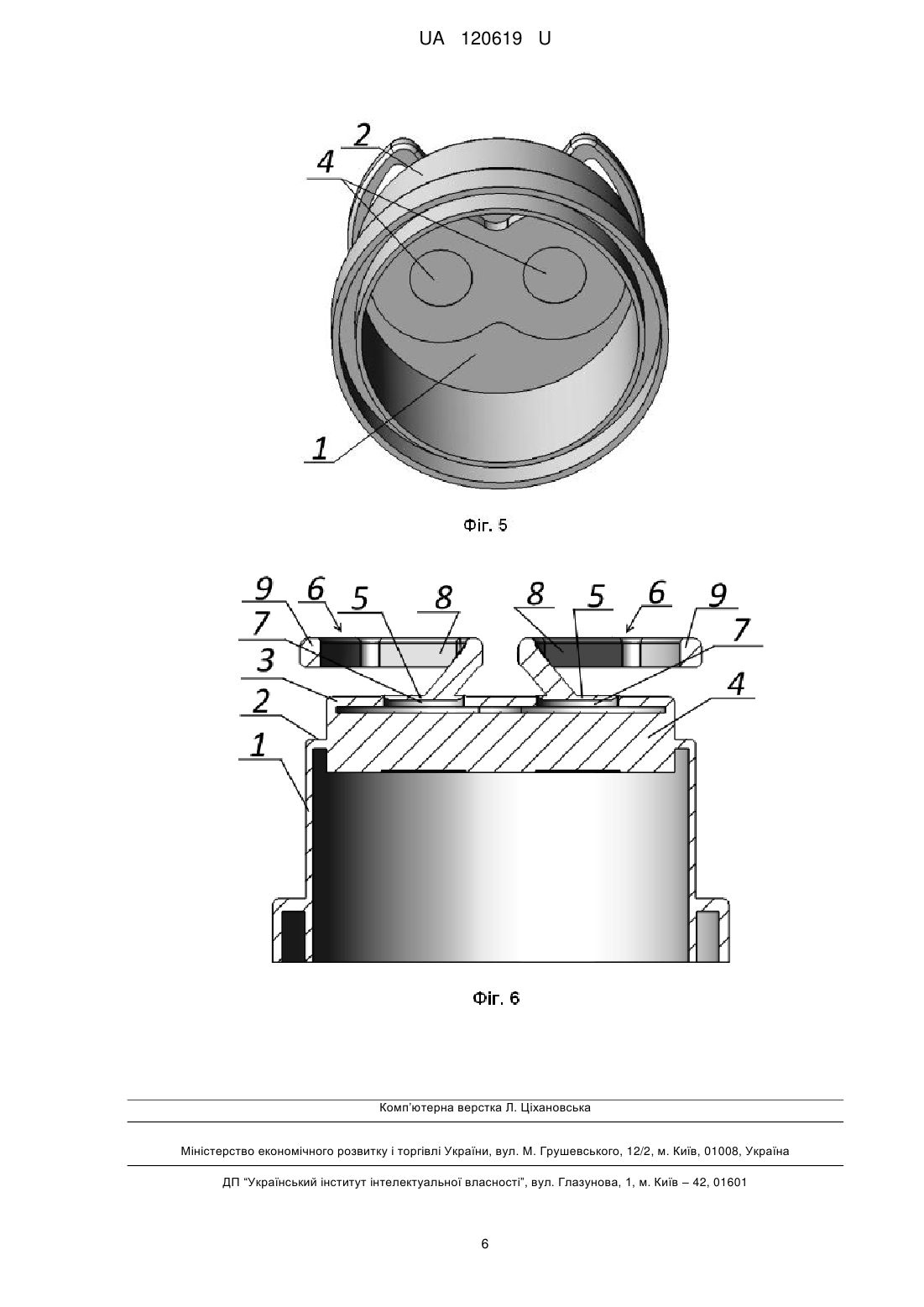

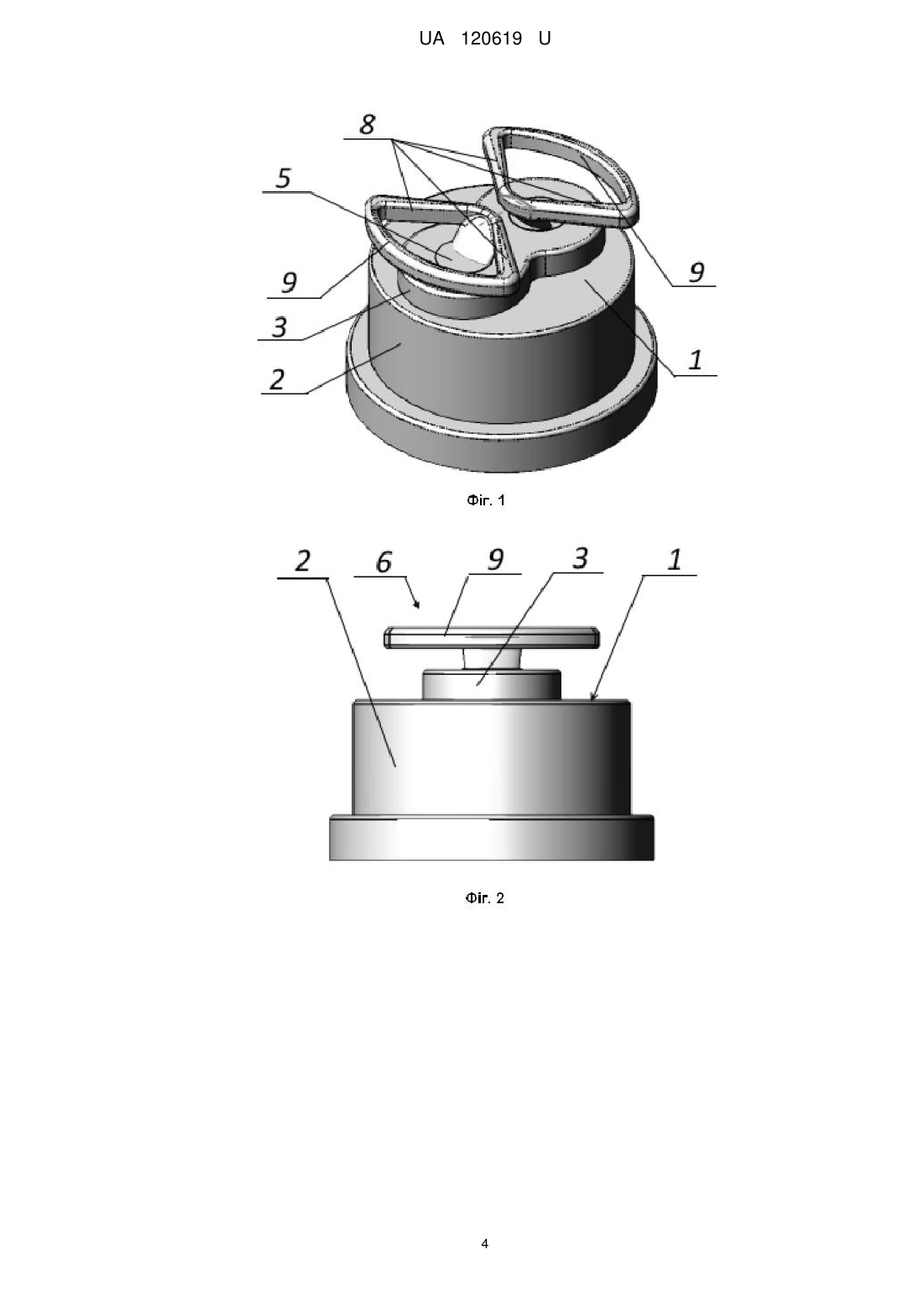

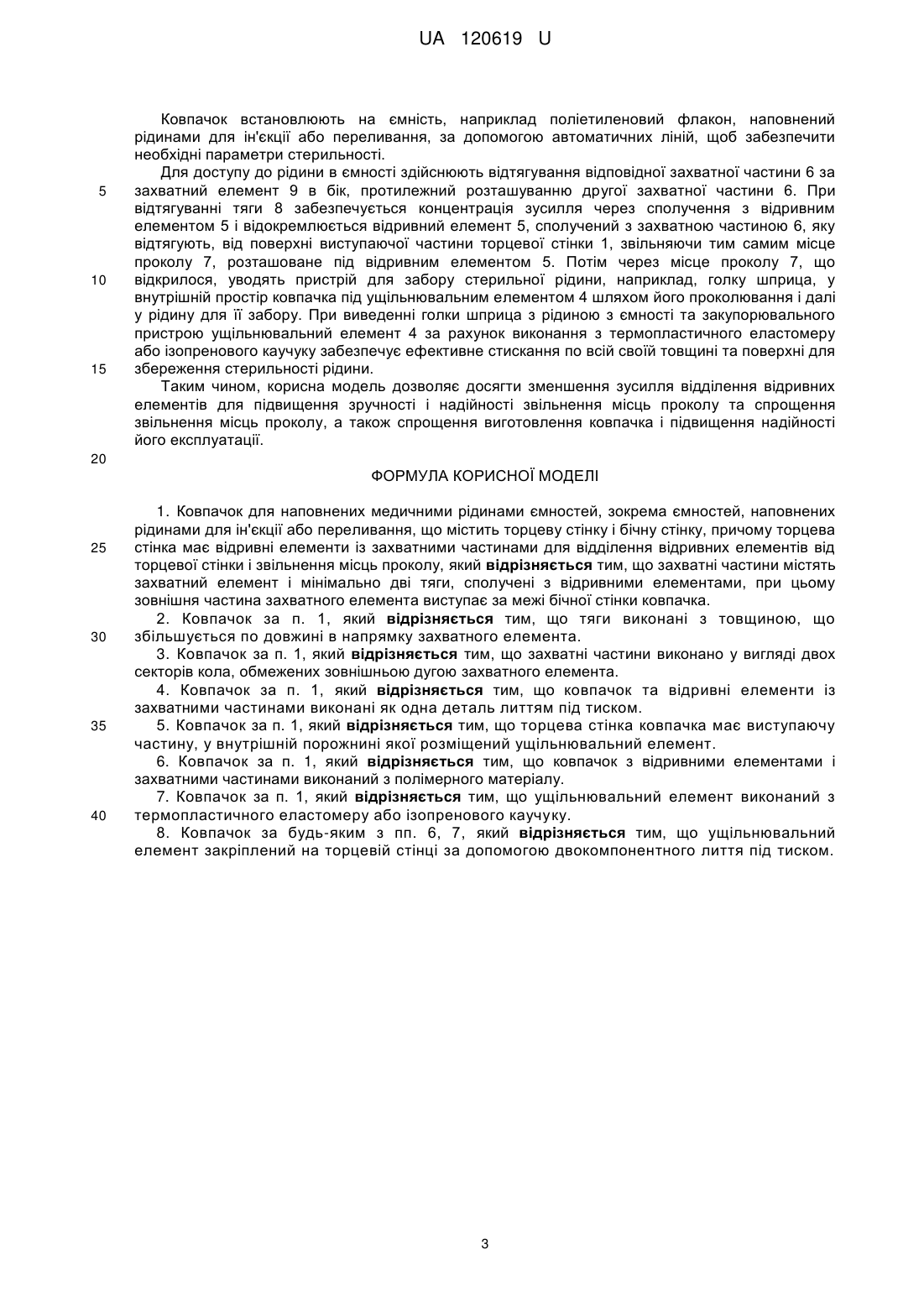

Реферат: Ковпачок для наповнених медичними рідинами ємностей, зокрема ємностей, наповнених рідинами для ін'єкції або переливання, містить торцеву стінку і бічну стінку, причому торцева стінка має відривні елементи із захватними частинами для відділення відривних елементів від торцевої стінки і звільнення місць проколу. Захватні частини містять захватний елемент і мінімально дві тяги, сполучені з відривними елементами, при цьому зовнішня частина захватного елемента виступає за межі бічної стінки ковпачка. UA 120619 U (12) UA 120619 U UA 120619 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упакування для стерильних рідин, більш конкретно, до закупорювальних засобів - ковпачків для наповнених медичними рідинами ємностей (далі по тексту - ковпачок), і може бути використана у медичній промисловості для стерильного закупорювання ємностей, зокрема, наповнених рідинами для ін'єкції або переливання, з можливістю забезпечення у закупорювальному засобі місць проколу для введення у ємність пристрою для забору стерильної рідини (наприклад, шприца) та наступного безпечного виймання цього пристрою з необхідною кількістю рідини. Процес наповнення медичними рідинами ємностей, наприклад поліетиленових флаконів з рідинами для ін'єкції або переливання, у тому числі і їх герметичне закупорювання полімерними ковпачками, здійснюють на автоматичних лініях для повного виключення можливості контакту вмісту флаконів з навколишнім середовищем і впливу людського фактора для забезпечення високої стерильності готового продукту. Заявникові відома велика кількість аналогічних пристроїв, серед яких найближчими є наступні. Відомий закупорювальний ковпачок для інфузійних пляшок і подібних ємностей, описаний у заявці US2010326990A1, опублікованій 30.12.2017. Ковпачок аналогічної конструкції містить торцеву стінку та бічну стінку. У внутрішній порожнині ковпачка розташований ущільнювальний елемент з м'якого пластику. Торцева стінка має відривні частини, з'єднані з двома захватними частинами для відділення відривних частин від торцевої стінки та звільнення місць проколу в ущільнювальному елементі шляхом утворення наскрізних отворів у торцевій стінці. Кожна із захватних частин містить захватний елемент, виконаний у вигляді кільця, сполученого перемичкою з відривною частиною. Кожна відривна частина є частиною торцевої поверхні ковпачка та пов'язана з нею лінією ослабленого перерізу. Ущільнювальний елемент розташований усередині жорсткої рамки, яка, у свою чергу, приварена до бічної стінки ковпачка. Кожний захватний елемент розташований у межах контуру торцевої стінки і не виходить за межі бічної поверхні. Недоліком описаної конструкції є виконання захватного елемента у вигляді кільця, сполученого перемичкою з відривною частиною, що не дозволяє досягти відносного невисокого зусилля для відділення відривної частини від торцевої стінки і полегшення звільнення місць проколу при використанні ємності. Так само недоліком аналога є ускладнення доступу пальця руки до захватної частини, обумовлене виконанням захватного елемента розташованим у межах контуру торцевої стінки і таким, що не виходить за межі бічної поверхні. Додатковим недоліком аналога є кріплення ущільнювального елемента усередині ковпачка за допомогою рамки, привареної до його стінок, що певним чином ускладнює складання ковпачка і знижує надійність його використання. За прототип прийнятий ковпачок для наповнених медичними рідинами ємностей, зокрема ємностей, наповнених рідинами для ін'єкції або переливання, описаний у патенті RU 2 373 125 C1, опублікованому 20.11.2009. Ковпачок згідно із прототипом також містить торцеву стінку і бічну стінку. Торцева стінка має відривні частини, з'єднані з двома захватними частинами для відділення відривних частин від торцевої стінки і звільнення місць проколу. Захватні частини виконані у вигляді відривних кілець у формі сплющеного кола. Відривні кільця розміщені на відстані від торцевої стінки так, що їх розташовані зовні ділянки повторюють контур бічної стінки, а їх розташовані усередині ділянки орієнтовані протилежно одна одній. Відривні кільця з'єднані через сполучні елементи зі своїми відривними частинами. Відривні частини є ділянками торцевої стінки, які оточені лінією ослабленого перерізу у формі окружності. Ковпачок виконаний єдиною деталлю методом лиття під тиском. Недоліком конструкції ковпачка згідно із прототипом так само є конструкція захватної частини у вигляді відривних кілець у формі сплющеного кола, яка вимагає досить значного відривного зусилля для відділення відривних частин і відкриття місць проколу. Також недоліком є і те, що відривні кільця лежать у межах контуру бічної стінки і навіть менше цього контуру, що ускладнює доступ до них для відділення відривної частини. В основу корисної моделі поставлена задача зменшення зусилля відділення відривних частин для підвищення зручності і надійності звільнення місць проколу, а так само виконання і розташування захватних частин більш доступними для спрощення звільнення місць проколу. Так само додатковою задачею є створення конструкції для спрощеного її виготовлення, яка одночасно буде підвищувати надійність експлуатації ковпачка. Поставлена задача вирішується таким чином, що у відомому ковпачку для наповнених медичними рідинами ємностей, зокрема ємностей, наповнених рідинами для ін'єкції або переливання, що містить торцеву стінку і бічну стінку, причому торцева стінка має відривні 1 UA 120619 U 5 10 15 20 25 30 35 40 45 50 55 60 елементи із захватними частинами для відділення відривних елементів від торцевої стінки і звільнення місць проколу, згідно з корисною моделлю, захватні частини містять захватний елемент і мінімально дві тяги, сполучені з відривними елементами, при цьому зовнішня частина захватного елемента виступає за межі бічної стінки ковпачка. Виконанням захватних частин із двох тяг та захватного елемента, сполученого з тягами, досягають підвищення концентрації зусилля відділення відривного елемента і зменшення зусилля для звільнення місць проколу. При цьому виконання захватного елемента із зовнішньою частиною, що виступає за межі бічної стінки ковпачка, дозволяє підвищити доступність захватного елемента при звільненні місць проколу. Відповідно до одного із кращих варіантів виконання корисної моделі, тяги можуть бути виконані з товщиною, яка збільшується по довжині у напрямку захватного елемента, що дозволяє забезпечити місцеві посилення по контуру захватної частини та підвищити її міцність без необхідності збільшення товщини захватних частин по всьому контуру. Згідно із ще одним із кращих варіантів виконання корисної моделі, захватні частини можуть бути виконані у вигляді двох секторів кола, обмежених зовнішньою дугою захватного елемента, що дозволяє додатково підвищити концентрацію зусилля відділення відривного елемента шляхом передачі зусилля від захватного елемента через тяги на відривний елемент для його відділення. Одночасно таке виконання захватних частин припускає підвищення доступності захватного елемента. Згідно із ще одним із кращих варіантів виконання корисної моделі, ковпачок та відривні елементи із захватними частинами можуть бути виконані як одна деталь литтям під тиском, що спрощує виготовлення ковпачка і одночасно підвищує надійність сполучення елементів ковпачка між собою. Згідно із ще одним із кращих варіантів виконання корисної моделі, торцева стінка ковпачка може мати виступаючу частину, у внутрішній порожнині якої розміщений ущільнювальний елемент, що дозволяє додатково спростити виготовлення ковпачка і одночасно підвищити надійність сполучення елементів ковпачка між собою. Згідно із ще одним із кращих варіантів виконання корисної моделі, ковпачок з відривними елементами і захватними частинами може бути виконаний з полімерного матеріалу, а ущільнювальний елемент - з термопластичного еластомеру або ізопренового каучуку, що відповідає вимогам медичної промисловості для стерильного закупорювання ємностей і при цьому дозволяє закріпити ущільнювальний елемент на торцевій стінці ковпачка за допомогою двокомпонентного лиття під тиском для спрощення виготовлення всього пристрою, збільшення надійності сполучення ущільнювального елемента з ковпачком, а також забезпечення стерильності ємності, закупореної таким ковпачком. Нижче наведений приклад виконання ковпачка згідно з корисною моделлю і опис його експлуатації. Опис пояснюється графічними матеріалами, на яких зображено наступне: - на фіг. 1 представлений загальний вигляд ковпачка, - на фіг. 2 представлений вигляд спереду ковпачка, - на фіг. 3 представлений вигляд збоку ковпачка, - на фіг. 4 представлений вигляд зверху ковпачка, - на фіг. 5 представлений вигляд знизу ковпачка, - на фіг. 6 представлений вигляд ковпачка у розрізі. Наведені приклади і графічні матеріали не обмежують варіанти виконання ковпачка згідно з корисною моделлю, а тільки пояснюють її. Ковпачок містить торцеву стінку 1 і бічну стінку 2. Торцева стінка 1 має виступаючу частину 3. У внутрішній порожнині виступаючої частини 3 розміщений ущільнювальний елемент 4. На виступаючій частині 3 торцевої стінки 1 розташовано два відривних елементи 5. Кожний з відривних елементів 5 з'єднано з відповідною захватною частиною 6 для відділення відривних елементів 5 від поверхні виступаючої частини 3 та звільнення місць проколу 7. Захватні частини 6 містять дві тяги 8 і захватний елемент 9, сполучений з тягами 8. Наприклад, захватні частини 6 можуть бути виконані у вигляді двох секторів кола, обмежених зовнішньою дугою захватного елемента 9. Зовнішня частина кожного захватного елемента 9 виступає за межі бічної стінки 2 на величину b. Тяги 8 виконані з товщиною, що збільшується по довжині у напрямку захватного елемента 9. Ковпачок та відривні елементи 5 із захватними частинами 6 виконані як одна деталь литтям під тиском, переважно з полімерного матеріалу. Ущільнювальний елемент 4 виконаний з термопластичного еластомеру або ізопренового каучуку та закріплений на торцевій стінці 1 ковпачка усередині його виступаючої частини3 за допомогою двокомпонентного лиття під тиском. 2 UA 120619 U 5 10 15 Ковпачок встановлюють на ємність, наприклад поліетиленовий флакон, наповнений рідинами для ін'єкції або переливання, за допомогою автоматичних ліній, щоб забезпечити необхідні параметри стерильності. Для доступу до рідини в ємності здійснюють відтягування відповідної захватної частини 6 за захватний елемент 9 в бік, протилежний розташуванню другої захватної частини 6. При відтягуванні тяги 8 забезпечується концентрація зусилля через сполучення з відривним елементом 5 і відокремлюється відривний елемент 5, сполучений з захватною частиною 6, яку відтягують, від поверхні виступаючої частини торцевої стінки 1, звільняючи тим самим місце проколу 7, розташоване під відривним елементом 5. Потім через місце проколу 7, що відкрилося, уводять пристрій для забору стерильної рідини, наприклад, голку шприца, у внутрішній простір ковпачка під ущільнювальним елементом 4 шляхом його проколювання і далі у рідину для її забору. При виведенні голки шприца з рідиною з ємності та закупорювального пристрою ущільнювальний елемент 4 за рахунок виконання з термопластичного еластомеру або ізопренового каучуку забезпечує ефективне стискання по всій своїй товщині та поверхні для збереження стерильності рідини. Таким чином, корисна модель дозволяє досягти зменшення зусилля відділення відривних елементів для підвищення зручності і надійності звільнення місць проколу та спрощення звільнення місць проколу, а також спрощення виготовлення ковпачка і підвищення надійності його експлуатації. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Ковпачок для наповнених медичними рідинами ємностей, зокрема ємностей, наповнених рідинами для ін'єкції або переливання, що містить торцеву стінку і бічну стінку, причому торцева стінка має відривні елементи із захватними частинами для відділення відривних елементів від торцевої стінки і звільнення місць проколу, який відрізняється тим, що захватні частини містять захватний елемент і мінімально дві тяги, сполучені з відривними елементами, при цьому зовнішня частина захватного елемента виступає за межі бічної стінки ковпачка. 2. Ковпачок за п. 1, який відрізняється тим, що тяги виконані з товщиною, що збільшується по довжині в напрямку захватного елемента. 3. Ковпачок за п. 1, який відрізняється тим, що захватні частини виконано у вигляді двох секторів кола, обмежених зовнішньою дугою захватного елемента. 4. Ковпачок за п. 1, який відрізняється тим, що ковпачок та відривні елементи із захватними частинами виконані як одна деталь литтям під тиском. 5. Ковпачок за п. 1, який відрізняється тим, що торцева стінка ковпачка має виступаючу частину, у внутрішній порожнині якої розміщений ущільнювальний елемент. 6. Ковпачок за п. 1, який відрізняється тим, що ковпачок з відривними елементами і захватними частинами виконаний з полімерного матеріалу. 7. Ковпачок за п. 1, який відрізняється тим, що ущільнювальний елемент виконаний з термопластичного еластомеру або ізопренового каучуку. 8. Ковпачок за будь-яким з пп. 6, 7, який відрізняється тим, що ущільнювальний елемент закріплений на торцевій стінці за допомогою двокомпонентного лиття під тиском. 3 UA 120619 U 4 UA 120619 U 5 UA 120619 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
