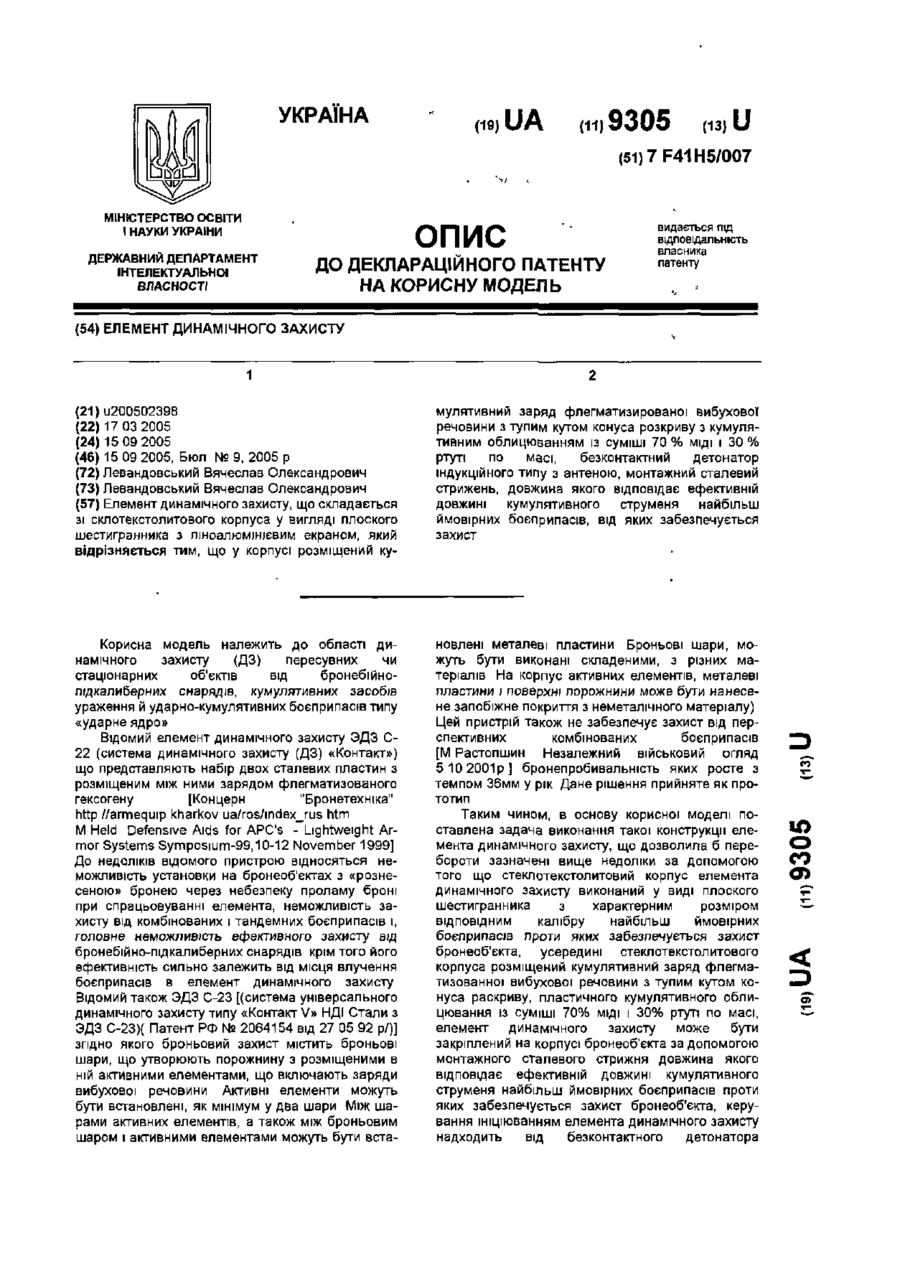

Елемент динамічного захисту

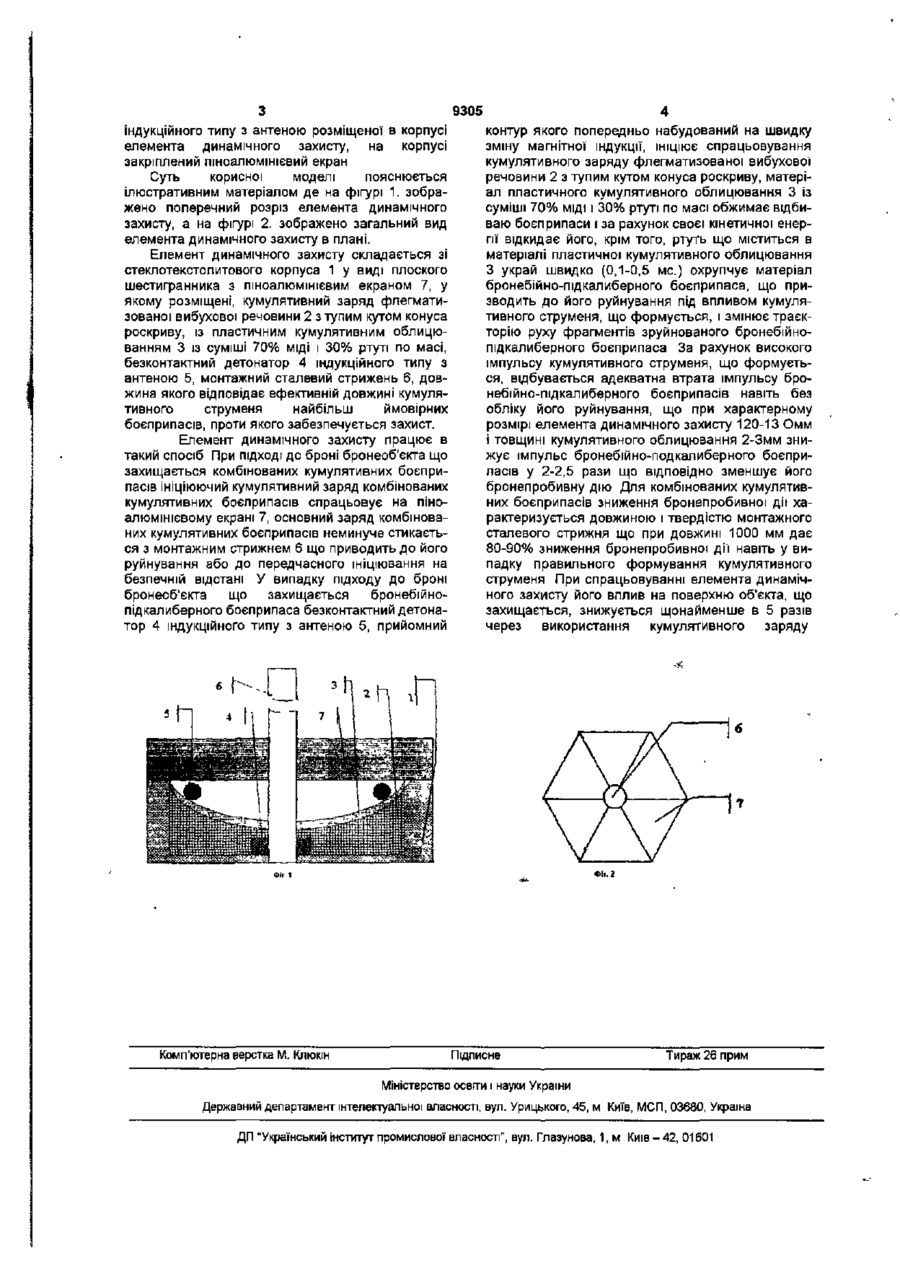

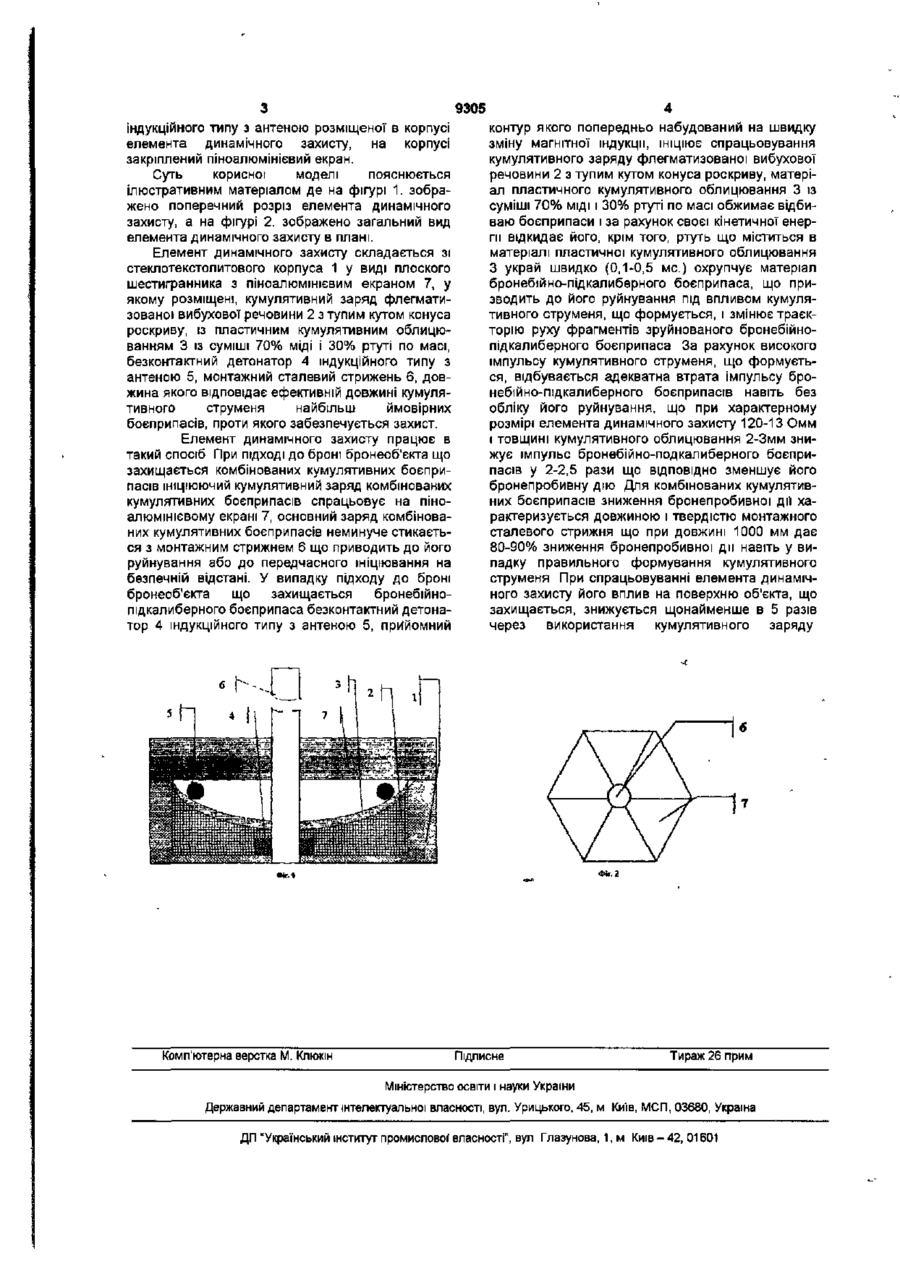

Елемент динамічного захисту, що складається зі склотекстолитового корпуса у вигляді плоского шестигранника з піноалюмінієвим екраном, який відрізняється тим, що у корпусі розміщений ку мулятивний заряд флегматизированої вибухової речовини з тупим кутом конуса розкриву з кумулятивним облицюванням із суміші 70 % МІДІ І ЗО % ртуті по масі, безконтактний детонатор індукційного типу з антеною, монтажний сталевий стрижень, довжина якого відповідає ефективній довжині кумулятивного струменя найбільш ймовірних боєприпасів, від яких забезпечується захист Корисна модель належить до області динамічного захисту (ДЗ) пересувних чи стаціонарних об'єктів від бронебійнопідкалиберних снарядів, кумулятивних засобів ураження й ударно-кумулятивних боєприпасів типу «ударне ядро» Відомий елемент динамічного захисту ЭДЗ С22 (система динамічного захисту (ДЗ) «Контакт») що представляють набір двох сталевих пластин з розміщеним між ними зарядом флегматизованого гексогену [Концерн "Бронетехніка" http //armequip kharkov ua/ros/mdex_rus htm M Held Defensive Aids for APC's - Lightweight Armor Systems Symposium-99,10-12 November 1999] До недоліків відомого пристрою відносяться неможливість установки на бронеоб'єктах з «рознесеною» бронею через небезпеку проламу броні при спрацьовуванні елемента, неможливість захисту від комбінованих і тандемних боєприпасів і, головне неможливість ефективного захисту від бронебійно-підкалиберних снарядів крім того його ефективність сильно залежить від місця влучення боєприпасів в елемент динамічного захисту Відомий також ЭДЗ С-23 [(система універсального динамічного захисту типу «Контакт V» НДІ Стали з ЭДЗ С-23)( Патент РФ № 2064154 від 27 05 92 р/)] згідно якого броньовий захист містить броньові шари, що утворюють порожнину з розміщеними в ній активними елементами, що включають заряди вибухової речовини Активні елементи можуть бути встановлені, як мінімум у два шари Між шарами активних елементів, а також між броньовим шаром і активними елементами можуть бути вста новлені металеві пластини Броньові шари, можуть бути виконані складеними, з різних матеріалів На корпус активних елементів, металеві пластини і поверхні порожнини може бути нанесене запобіжне покриття з неметалічного матеріалу) Цей пристрій також не забезпечує захист від перспективних комбінованих боєприпасів [М Растопшин Незалежний військовий огляд 5 10 2001р ] бронепробивальність яких росте з темпом 36мм у рік Дане рішення прийняте як прототип Таким чином, в основу корисної моделі поставлена задача виконання такої конструкції елемента динамічного захисту, що дозволила б перебороти зазначені вище недоліки за допомогою того що стеклотекстолитовий корпус елемента динамічного захисту виконаний у виді плоского шестигранника з характерним розміром ВІДПОВІДНИМ калібру найбільш ймовірних боєприпасів проти яких забезпечується захист бронеоб'єкта, усередині стеклотекстолитового корпуса розміщений кумулятивний заряд флегматизованної вибухової речовини з тупим кутом конуса раскриву, пластичного кумулятивного облицювання із суміші 70% МІДІ і 30% ртуті по масі, елемент динамічного захисту може бути закріплений на корпусі бронеоб'єкта за допомогою монтажного сталевого стрижня довжина якого відповідає ефективній довжині кумулятивного струменя найбільш ймовірних боєприпасів проти яких забезпечується захист бронеоб'єкта, керування ініціюванням елемента динамічного захисту надходить від безконтактного детонатора ю о о> 9305 індукційного типу з антеною розміщеної в корпусі елемента динамічного захисту, на корпусі закріплений піноалюмінієвий екран Суть корисної моделі пояснюється ілюстративним матеріалом де на фігурі 1. зображено поперечний розріз елемента динамічного захисту, а на фігурі 2. зображено загальний вид елемента динамічного захисту в плані. Елемент динамічного захисту складається зі стеклотекстолитового корпуса 1 у виді плоского шестигранника з піноалюмінієвим екраном 7, у якому розміщені, кумулятивний заряд флегматизованої вибухової речовини 2 з тупим кутом конуса роскриву, із пластичним кумулятивним облицюванням 3 із суміші 70% міді і 30% ртуті по масі, безконтактний детонатор 4 індукційного типу з антеною 5, монтажний сталевий стрижень 6, довжина якого відповідає ефективній довжині кумулятивного струменя найбільш ймовірних боєприпасів, проти якого забезпечується захист. Елемент динамічного захисту працює в такий спосіб При ПІДХОДІ до броні бронеоб'єкта що захищається комбінованих кумулятивних боєприпасів ініціюючий кумулятивний заряд комбінованих кумулятивних боєприпасів спрацьовує на піноалюмінієвому екрані 7, основний заряд комбінованих кумулятивних боєприпасів неминуче стикається з монтажним стрижнем 6 що приводить до його руйнування або до передчасного ініціювання на безпечній відстані У випадку підходу до броні бронеоб'єкта що захищається бронебійнопідкалиберного боєприпаса безконтактний детонатор 4 індукційного типу з антеною 5, прийомний Комп'ютерна верстка М. Кпюкін контур якого попередньо набудований на швидку зміну магнітної індукції, ІНІЦІЮЄ спрацьовування кумулятивного заряду флегматизованої вибухової речовини 2 з тупим кутом конуса роскриву, матеріал пластичного кумулятивного облицювання 3 із суміші 70% МІДІ і 30% ртуті по масі обжимає відбиваю боєприпаси і за рахунок своєї кінетичної енергії відкидає його, крім того, ртуть що міститься в матеріалі пластичної кумулятивного облицювання З украй швидко (0,1-0,5 мс.) охрупчує матеріал бронебійно-підкалиберного боєприпаса, що призводить до його руйнування під впливом кумулятивного струменя, що формується, і змінює траєкторію руху фрагментів зруйнованого бронебійнопідкалиберного боєприпаса За рахунок високого імпульсу кумулятивного струменя, що формується, відбувається адекватна втрата імпульсу бронебійно-підкалиберного боєприпасів навіть без обліку його руйнування, що при характерному розмірі елемента динамічного захисту 120-13 Омм і товщині кумулятивного облицювання 2-Змм знижує імпульс бронебійно-подкалиберного боєприпасів у 2-2,5 рази що відповідно зменшує його бронепробивну дію Для комбінованих кумулятивних боєприпасів зниження бронепробивної дії характеризується довжиною і твердістю монтажного сталевого стрижня що при довжині 1000 мм дає 80-90% зниження бронепробивної дії навіть у випадку правильного формування кумулятивного струменя При спрацьовуванні елемента динамічного захисту його вплив на поверхню об'єкта, що захищається, знижується щонайменше в 5 разів через використання кумулятивного заряду Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
