Морська занурена платформа

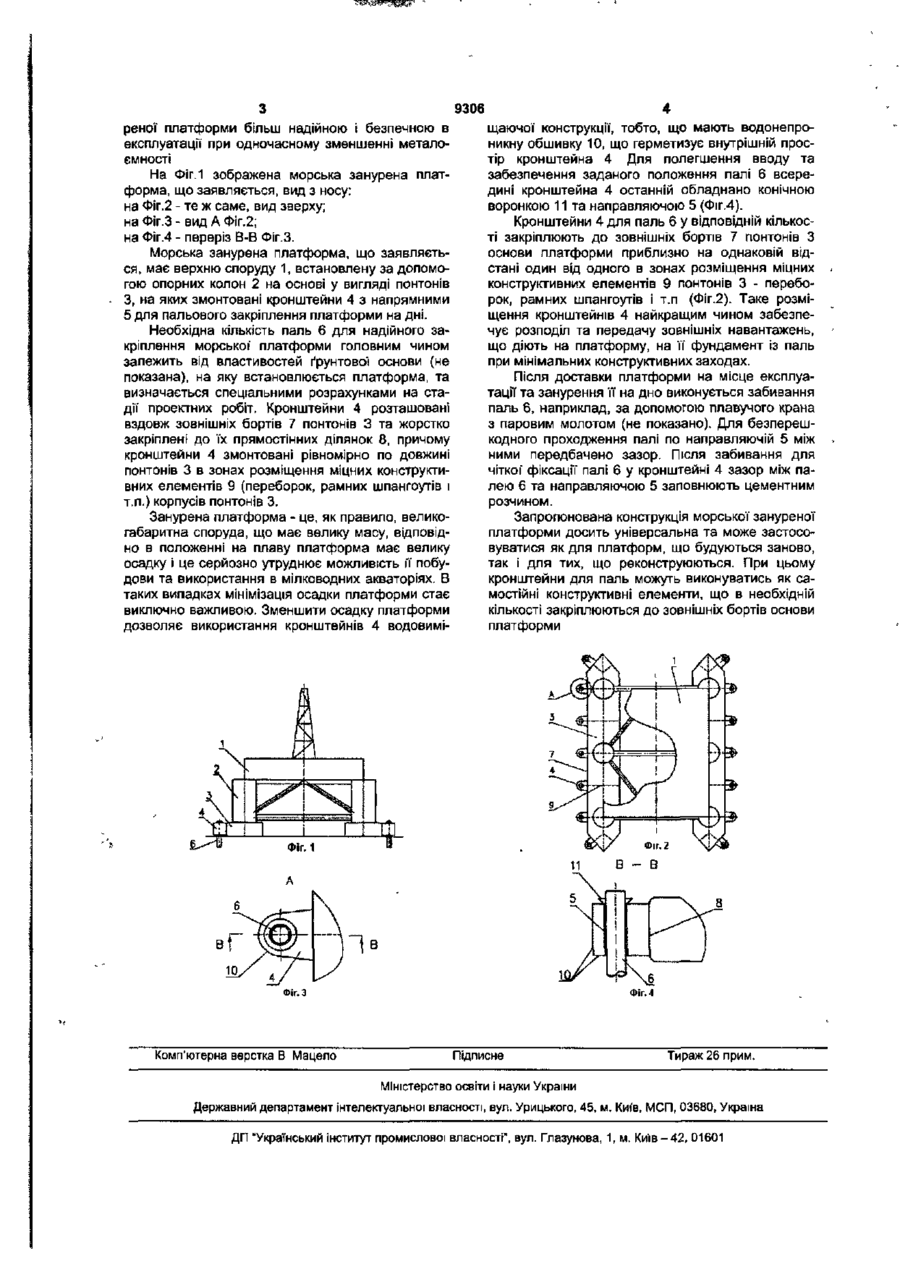

1. Морська занурена платформа, що має верхню споруду, встановлену за допомогою опорних колон на основі в вигляді понтонів, на яких змонтовані кронштейни з напрямними для пальового закріплення платформи на дні, яка відрізняється тим, що кронштейни змонтовані рівномірно по довжині понтонів в зонах розміщення міцних конструктивних елементів. 2. Морська занурена платформа за п 1, яка відрізняється тим, що кронштейни виконані водовиштовхувальними. Корисна модель, що заявляється, відноситься до гідротехнічних споруд, а більш конкретно, до конструкцій морських занурених платформ для освоєння мілководного континентального шельфу Відома конструкція морської платформи для освоєння мілководного континентального шельфу, що містить основу, що встановлюється на дні, яка закріплюється палями для збільшення усталеності на зсув [див. патент США №3754403, МПК7 Е02В17/00від 1978р.]. Недоліком вказаної конструкції є її складність, значна металоємність, а також необхідність розміщення на верхній споруді платформи обладнання для забивання паль. Відома також морська занурена платформа, що має верхню споруду, встановлену за допомогою опорних колон на основі у вигляді понтонів, в кінцевих частинах яких виконано опорні конструкції пірамідальної форми (що виконують функції кронштейнів) з напрямними для пальового закріплення платформи на дні [див. патент США №6203248, МПК E02D11/00 від 2000р. - прототип]. Палі за допомогою підйомників закладаються на розрахункову глибину через направляючі в опорних конструкціях. Заглиблення паль забезпечується розмивом ґрунту під ними, для чого на платформі передбачується спеціальне обладнання. Вказана відома конструкція має недостатню надійність в експлуатації, а також складність у виготовленні та має підвищену металоємність вузлів закріплення паль. В основу корисної моделі покладена задача створення такої конструкції морської зануреної платформи, котра забезпечує можливість підвищення надійності та безпеки її експлуатації при зменшенні металоємності вузлів пальового закріплення. Поставлена задача вирішується в морській зануреній платформі, що містить в собі верхню споруду, встановлену за допомогою опорних колон на основі в вигляді понтонів, на яких змонтовані кронштейни з напрямними для пальового закріплення платформи на дні, тим, що кронштейни розташовані вздовж зовнішніх бортів понтонів та жорстко закріплені до їх прямостінних ділянок, причому кронштейни змонтовані рівномірно по довжині понтонів в зонах розміщення міцних конструктивних елементів. Поставлена задача вирішується також тим, що згадані кронштейни виконано водовиміщаючими. Причинно-наслідковий зв'язок між сукупністю істотних ознак корисної моделі, що заявляється, та технічним результатом, що досягається, полягає в наступному: Розміщення кронштейнів вздовж зовнішніх бортів понтонів та жорстке закріплення згаданих кронштейнів до прямостінних ділянок останніх, а також монтаж кронштейнів рівномірно по довжині понтонів в зонах розміщення міцних конструктивних елементів дозволяє забезпечити оптимальний розподіл та передачу зовнішніх навантажень, що діють на платформу, на іі фундамент із паль і, таким чином, зробити конструкцію морської зану СО о со СП 9306 реної платформи більш надійною і безпечною в експлуатації при одночасному зменшенні металоємності На Фіг.1 зображена морська занурена платформа, що заявляється, вид з носу: на Фіг.2 - те ж саме, вид зверху; на Фіг.З - вид А Фіг.2; на Фіг.4 - переріз В-В Фіг.З. Морська занурена платформа, що заявляється, має верхню споруду 1, встановлену за допомогою опорних колон 2 на основі у вигляді понтонів З, на яких змонтовані кронштейни 4 з напрямними 5 для пальового закріплення платформи на дні. Необхідна кількість паль 6 для надійного закріплення морської платформи головним чином залежить від властивостей ґрунтової основи (не показана), на яку встановлюється платформа, та визначається спеціальними розрахунками на стадії проектних робіт. Кронштейни 4 розташовані вздовж зовнішніх бортів 7 понтонів 3 та жорстко закріплені до їх прямостінних ділянок 8, причому кронштейни 4 змонтовані рівномірно по довжині понтонів 3 в зонах розміщення міцних конструктивних елементів 9 (переборок, рамних шпангоутів і т.п.) корпусів понтонів 3. Занурена платформа - це, як правило, великогабаритна споруда, що має велику масу, відповідно в положенні на плаву платформа має велику осадку і це серйозно утруднює можливість її побудови та використання в мілководних акваторіях. В таких випадках мінімізація осадки платформи стає виключно важливою. Зменшити осадку платформи дозволяє використання кронштейнів 4 водовимі щаючої конструкції, тобто, що мають водонепроникну обшивку 10, що герметизує внутрішній простір кронштейна 4 Для полегшення вводу та забезпечення заданого положення палі 6 всередині кронштейна 4 останній обладнано конічною воронкою 11 та направляючою 5 (Фіг.4). Кронштейни 4 для паль 6 у відповідній кількості закріплюють до зовнішніх бортів 7 понтонів З основи платформи приблизно на однаковій відстані один від одного в зонах розміщення міцних конструктивних елементів 9 понтонів 3 - переборок, рамних шпангоутів і т.п (Фіг.2). Таке розміщення кронштейнів 4 найкращим чином забезпечує розподіл та передачу зовнішніх навантажень, що діють на платформу, на її фундамент із паль при мінімальних конструктивних заходах. Після доставки платформи на місце експлуатації та занурення її на дно виконується забивання паль 6, наприклад, за допомогою плавучого крана з паровим молотом (не показано). Для безперешкодного проходження палі по направляючій 5 між ними передбачено зазор. Після забивання для чіткої' фіксації палі 6 у кронштейні 4 зазор між палею 6 та направляючою 5 заповнюють цементним розчином. Запропонована конструкція морської зануреної платформи досить універсальна та може застосовуватися як для платформ, що будуються заново, так і для тих, що реконструюються. При цьому кронштейни для паль можуть виконуватись як самостійні конструктивні елементи, що в необхідній кількості закріплюються до зовнішніх бортів основи платформи Фіг.З Комп'ютерна верстка В Мацепо Фіг.4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
