Пристрій динамічного захисту

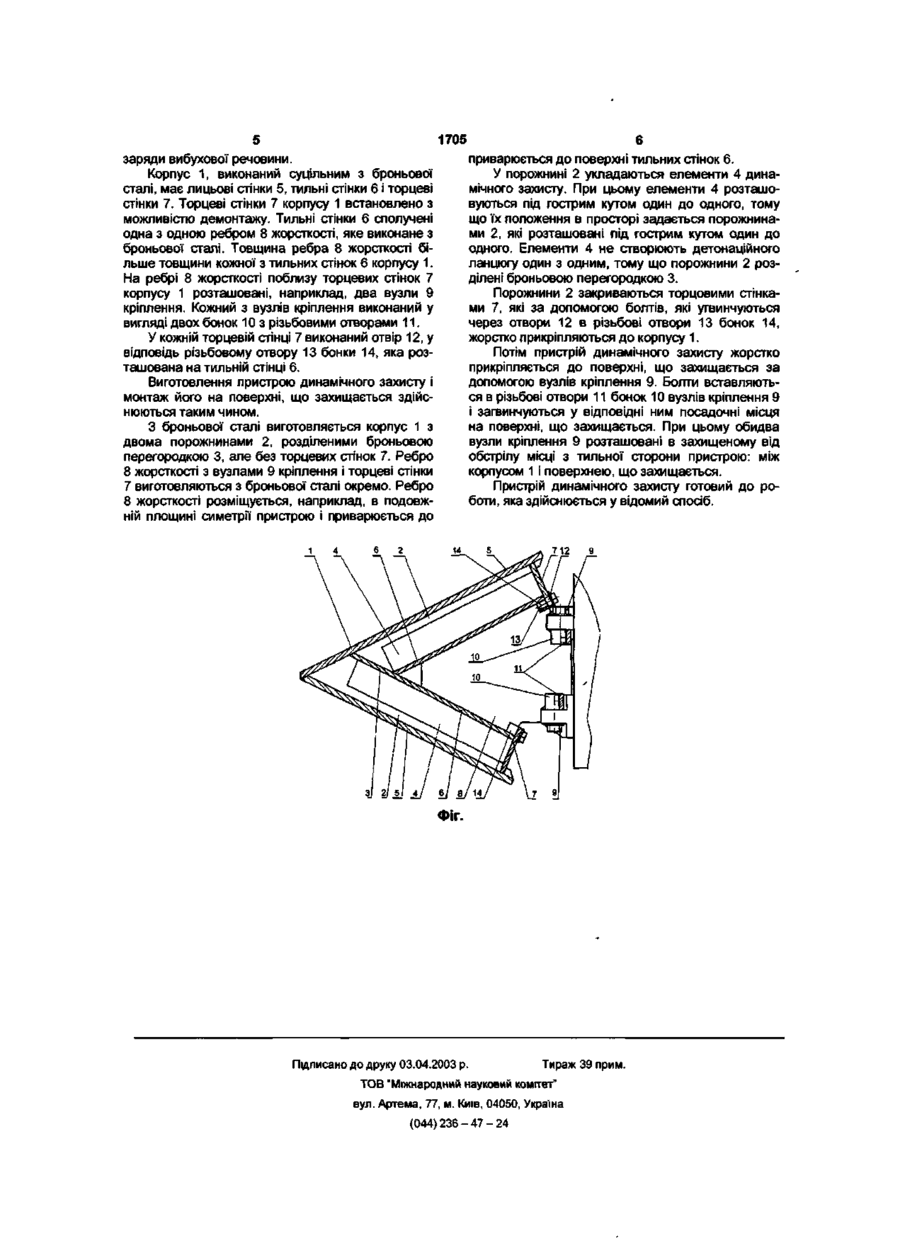

1 Пристрій динамічного захисту, що містить виконаний з броньової сталі корпус з двома розташованими під гострим кутом одна до одної порожнинами, які розділені броньовою перегородкою і всередині яких розміщені елементи динамічного захисту, що містять заряди вибухової речовини, причому дві стінки корпусу встановлені з можливістю демонтажу, який відрізняється тим, що корпус виконаний суцільним, його торцеві стінки встановлені з можливістю демонтажу, а тильні стінки сполучені одна з одною ребром жорсткості, яке виконане з броньової сталі і забезпечене щонайменше двома вузлами кріплення 2 Пристрій за п 1, який відрізняється тим, що кожний з вузлів кріплення виконаний у вигляді двох бонок з нарізними отворами, причому вузли кріплення розміщені поблизу торцевих стінок корпусу 3 Пристрій за п 1, який відрізняється тим, що товщина ребра жорсткості більша за товщину тильної стінки корпусу Корисна модель відноситься до бронетанкової техніки і призначена для використання в системі динамічного захисту поверхні бойової машини або іншого наземного засобу Відомий пристрій динамічного захисту, містить блок, який являє собою жорсткий несучий каркас з нижньою, верхньою і тильною плитами На нижній плиті, яка виконана у віялоподібній формі з наскрізними похилими вікнами, канавками, технологічними виступами і уступами, укладений один заряд На верхній плиті, яка виконана у віялоподібний формі з наскрізними пазами і технологічними виступами, укладений інший заряд Тильна плита, яка виконана з технологічними западинами, вікнами і наскрізними пазами, жорстко пов'язана із задніми торцями верхньої і нижньої плит Каркас розділений на СТІЛЬНИКОВІ осередки вертикальними фігурними перегородками Кожний стільниковий осередок закритий спереду заслонкою трапецеїдальної форми Кожна із заслонок, яка виконана з технологічними уступами і виступами, розташована під гострим кутом одна до одної Всередині кожного стільникового осередку закріплені клиновидні пластини, виконані з технологічними виступами Причому одна з клиновидних пластин розташована паралельно верхній плиті, а інша паралельно заслон ці Кожний стільниковий осередок верхнього ряду має одну кришку, а кожний стільниковий осередок нижнього ряду - дві кришки (патент Російської Федерації №2102687 від 26 12 95р , МПК6 F41H 5/007) Відомий пристрій динамічного захисту забезпечує його постановку (кріплення) на будь-якій поверхні, що захищається з вибіркою в ній необхідної НІШІ (посадочного місця) по периметру тильної частини пристрою динамічного захисту і компенсацією шляхом введення додаткових плит, паралельних верхній броньовій плиті і захисним заслонкам При створенні пристроїв динамічного захисту пред'являються високі вимоги до технологічності конструкції Особлива увага приділяється оптимізаци процесу виготовлення, монтажу пристроїв захисту на об'єкт військової техніки, що захищається, а також рем онтоздатн ості Описаний вище аналог має трудомісткі у виготовленні конструктивні елементи складної конфігурації, що викликано з необхідністю високої точності обробки кожної деталі Збирання відомого пристрою з'єднання броньових деталей одна з l-4-piperid]nyl)oxy]phenyl}-2-methylpyrido[4,3-dJpyinnidm-4(3H)-one. or a 1S pharmaceutically acceptable salt thereof 31. The compound according to claim 1, wherem the compound represented by formula (I) is 3-f44(l-cyclobutylpipendm-4-yl)oxy]phenyl}-6-fluoro-2-rnethy]pyrido[3,4--d]pyrim]din-4l'3Hj-one: or a pharmaceutically acceptable salt thereof. 32. The compound according to claim 1, wherein the compound represented by formula 20 (I) is 3-{4-[(l-cycIobutyM-piperidinyl)oxy]phenyl}--2-ethylpyrido[4,3-d]pyrirnidin-4(3H)-one! or a pharmaceutically acceptable salt thereof. 33. The compound according to claim 1. wherem the compound represented by formula (I) is 6-methoxy-2-methyl-3-{4-[3-(l-piperidmyl)propoxy]phenyl}pyrido[3,4-d]p>Timidin-4{3H)-one, or a pharmaceutically acceptable salt thereof 25 34. The compound according to claim 1, wherein the compound represented by formula (I) is 6-methoxy-2-methy]-3-{4-[3-(l-pyrTohd]nyl)propoxylphenyl}pyndo[3,4-d]pynmidm-4f3H)-one, or a pharmaceutically acceptable salt thereof 35. The compound according to claim 1, wherem the compound represented by formula (I) is 2.5-dimethyl-3-{4-[3-(l-pyrrohdinyl)propoxy]phenyi}-4f3H)-quinazolmone, or a pharmaceutically 30 acceptable salt thereof. 36. The compound according to claim 1. wherein the compound represented by formula (I) is 2-methyl-3-{4-[3-(]-pyrrohdmyl)propoxy]phenyl}-5-trifIuoromcthyl-4(3H)-quma7olinone, or a pharmaceutical ly acceptable salt thereof. 37 The compound according to claim 1, wherem the compound represented by formula 35 (J) is 5-fluoro-2-methyl-3-{4-[3-(l-pipendmy])propoxy]phenyl}'4(3H)-quinazolinone, or a pharmaceutically acceptable salt thereof. -154 1705 заряди вибухової речовини. Корпус 1, виконаний суцільним з броньової сталі, має лицьові стінки 5, тильні стінки 6 і торцеві стінки 7. Торцеві стінки 7 корпусу 1 встановлено з можливістю демонтажу. Тильні стінки 6 сполучені одна з одною ребром 8 жорсткості, яке виконане з броньової сталі. Товщина ребра 8 жорсткості більше товщини кожної з тильних стінок 6 корпусу 1. На ребрі 8 жорсткості поблизу торцевих стінок 7 корпусу 1 розташовані, наприклад, два вузли 9 кріплення. Кожний з вузлів кріплення виконаний у вигляді двох бонок 10 з різьбовими отворами 11. У кожній торцевій стінці 7 виконаний отвір 12, у відповідь різьбовому отвору 13 бонки 14, яка розташована на тильній стінці 6. Виготовлення пристрою динамічного захисту і монтаж його на поверхні, що захищається здійснюються таким чином. З броньової сталі виготовляється корпус 1 з двома порожнинами 2, розділеними броньовою перегородкою 3, але без торцевих стінок 7. Ребро 8 жорсткості з вузлами 9 кріплення і торцеві стінки 7 виготовляються з броньової сталі окремо. Ребро 8 жорсткості розміщується, наприклад, в подовжній площині симетрії пристрою і приварюється до приварюється до поверхні тильних стінок 6. У порожнині 2 укладаються елементи 4 динамічного захисту. При цьому елементи 4 розташовуються під гострим кутом один до одного, тому що їх положення в просторі задається порожнинами 2, які розташовані під гострим кутом один до одного. Елементи 4 не створюють детонаційного ланцюгу один з одним, тому що порожнини 2 розділені броньовою перегородкою 3. Порожнини 2 закриваються торцовими стінками 7, які за допомогою болтів, які угвинчуються через отвори 12 в різьбові отвори 13 бонок 14, жорстко прикріпляються до корпусу 1. Потім пристрій динамічного захисту жорстко прикріпляється до поверхні, що захищається за допомогою вузлів кріплення 9. Болти вставляються в різьбові отвори 11 бонок 10 вузлів кріплення 9 і загвинчуються у відповідні ним посадочні місця на поверхні, що захищається. При цьому обидва вузли кріплення 9 розташовані в захищеному від обстрілу місці з тильної сторони пристрою: між корпусом 1 і поверхнею, що захищається. Пристрій динамічного захисту готовий до роботи, яка здійснюється у відомий спосіб. 712 9 ФІГ. Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комггет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
