Сідло самоката васильченка

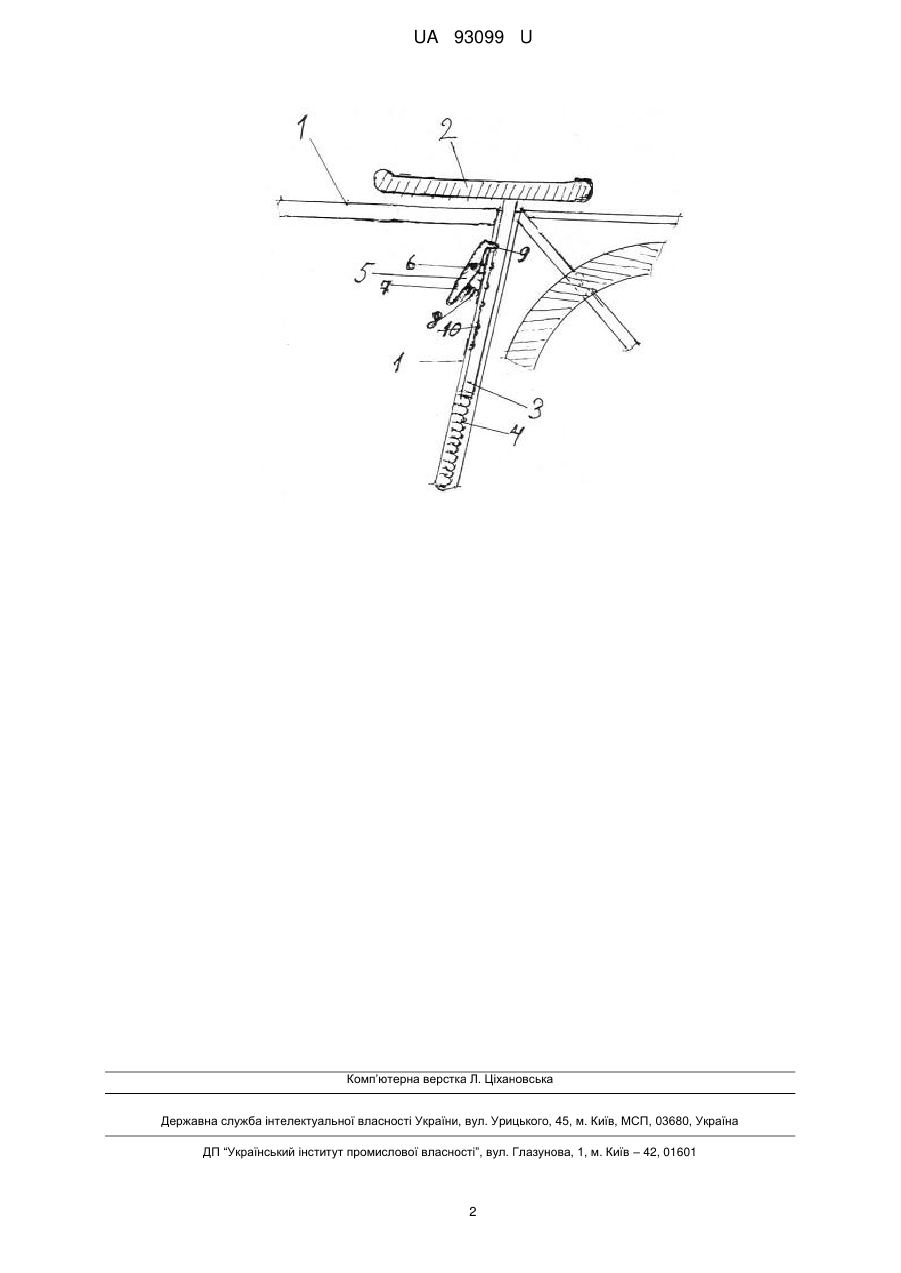

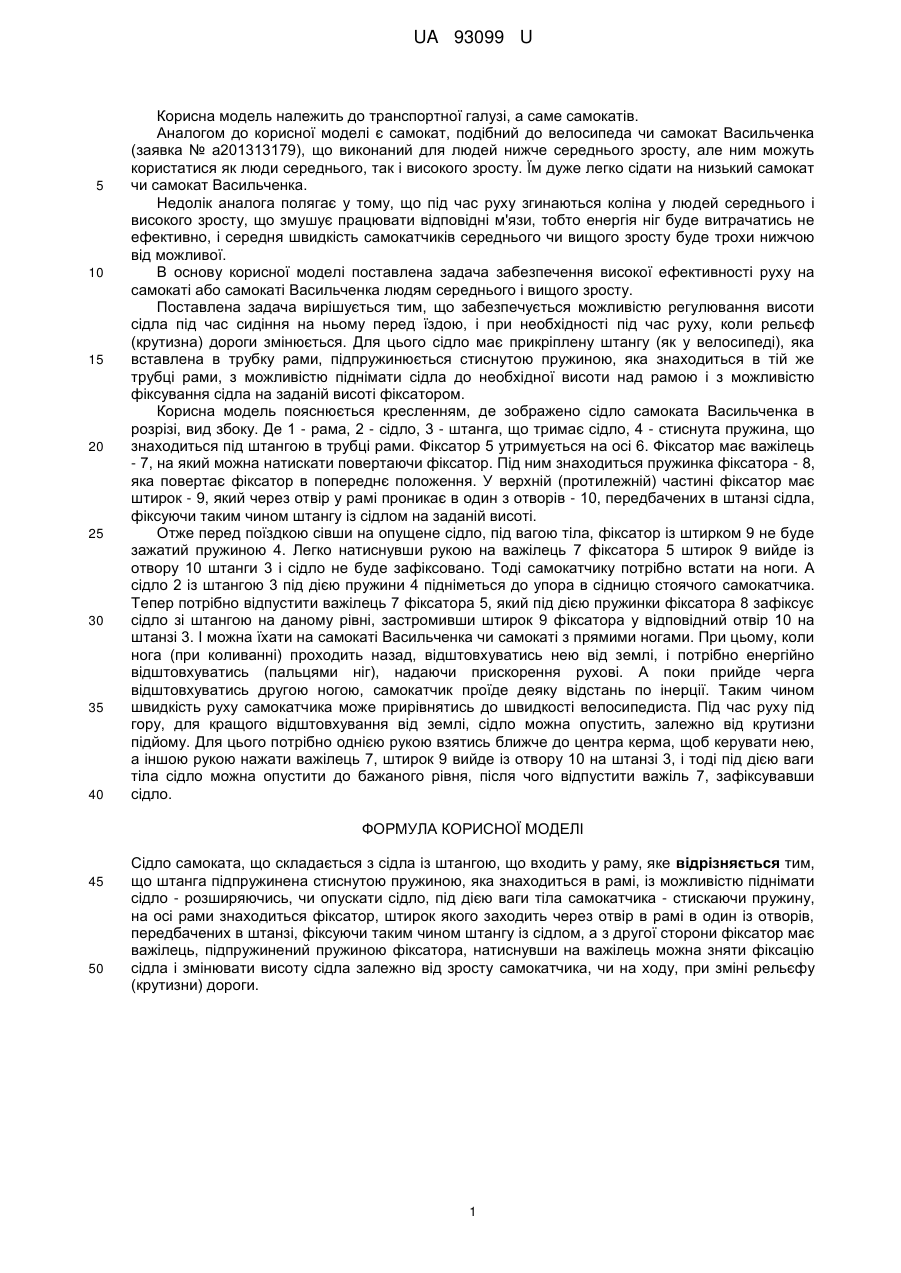

Реферат: UA 93099 U UA 93099 U 5 10 15 20 25 30 35 40 Корисна модель належить до транспортної галузі, а саме самокатів. Аналогом до корисної моделі є самокат, подібний до велосипеда чи самокат Васильченка (заявка № а201313179), що виконаний для людей нижче середнього зросту, але ним можуть користатися як люди середнього, так і високого зросту. Їм дуже легко сідати на низький самокат чи самокат Васильченка. Недолік аналога полягає у тому, що під час руху згинаються коліна у людей середнього і високого зросту, що змушує працювати відповідні м'язи, тобто енергія ніг буде витрачатись не ефективно, і середня швидкість самокатчиків середнього чи вищого зросту буде трохи нижчою від можливої. В основу корисної моделі поставлена задача забезпечення високої ефективності руху на самокаті або самокаті Васильченка людям середнього і вищого зросту. Поставлена задача вирішується тим, що забезпечується можливістю регулювання висоти сідла під час сидіння на ньому перед їздою, і при необхідності під час руху, коли рельєф (крутизна) дороги змінюється. Для цього сідло має прикріплену штангу (як у велосипеді), яка вставлена в трубку рами, підпружинюється стиснутою пружиною, яка знаходиться в тій же трубці рами, з можливістю піднімати сідла до необхідної висоти над рамою і з можливістю фіксування сідла на заданій висоті фіксатором. Корисна модель пояснюється кресленням, де зображено сідло самоката Васильченка в розрізі, вид збоку. Де 1 - рама, 2 - сідло, 3 - штанга, що тримає сідло, 4 - стиснута пружина, що знаходиться під штангою в трубці рами. Фіксатор 5 утримується на осі 6. Фіксатор має важілець - 7, на який можна натискати повертаючи фіксатор. Під ним знаходиться пружинка фіксатора - 8, яка повертає фіксатор в попереднє положення. У верхній (протилежній) частині фіксатор має штирок - 9, який через отвір у рамі проникає в один з отворів - 10, передбачених в штанзі сідла, фіксуючи таким чином штангу із сідлом на заданій висоті. Отже перед поїздкою сівши на опущене сідло, під вагою тіла, фіксатор із штирком 9 не буде зажатий пружиною 4. Легко натиснувши рукою на важілець 7 фіксатора 5 штирок 9 вийде із отвору 10 штанги 3 і сідло не буде зафіксовано. Тоді самокатчику потрібно встати на ноги. А сідло 2 із штангою 3 під дією пружини 4 підніметься до упора в сідницю стоячого самокатчика. Тепер потрібно відпустити важілець 7 фіксатора 5, який під дією пружинки фіксатора 8 зафіксує сідло зі штангою на даному рівні, застромивши штирок 9 фіксатора у відповідний отвір 10 на штанзі 3. І можна їхати на самокаті Васильченка чи самокаті з прямими ногами. При цьому, коли нога (при коливанні) проходить назад, відштовхуватись нею від землі, і потрібно енергійно відштовхуватись (пальцями ніг), надаючи прискорення рухові. А поки прийде черга відштовхуватись другою ногою, самокатчик проїде деяку відстань по інерції. Таким чином швидкість руху самокатчика може прирівнятись до швидкості велосипедиста. Під час руху під гору, для кращого відштовхування від землі, сідло можна опустить, залежно від крутизни підйому. Для цього потрібно однією рукою взятись ближче до центра керма, щоб керувати нею, а іншою рукою нажати важілець 7, штирок 9 вийде із отвору 10 на штанзі 3, і тоді під дією ваги тіла сідло можна опустити до бажаного рівня, після чого відпустити важіль 7, зафіксувавши сідло. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Сідло самоката, що складається з сідла із штангою, що входить у раму, яке відрізняється тим, що штанга підпружинена стиснутою пружиною, яка знаходиться в рамі, із можливістю піднімати сідло - розширяючись, чи опускати сідло, під дією ваги тіла самокатчика - стискаючи пружину, на осі рами знаходиться фіксатор, штирок якого заходить через отвір в рамі в один із отворів, передбачених в штанзі, фіксуючи таким чином штангу із сідлом, а з другої сторони фіксатор має важілець, підпружинений пружиною фіксатора, натиснувши на важілець можна зняти фіксацію сідла і змінювати висоту сідла залежно від зросту самокатчика, чи на ходу, при зміні рельєфу (крутизни) дороги. 1 UA 93099 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
