Аеропиложивильник газового вугілля

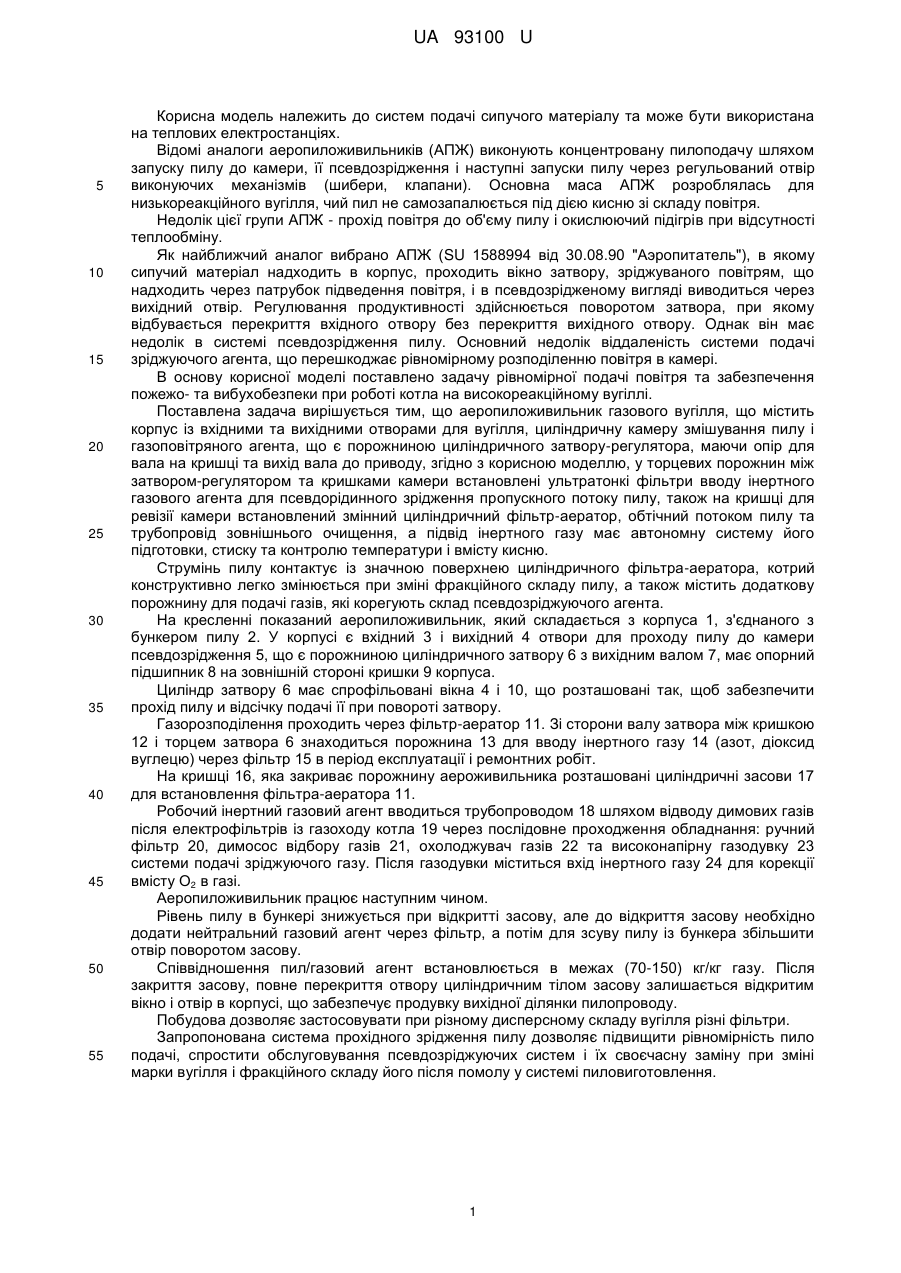

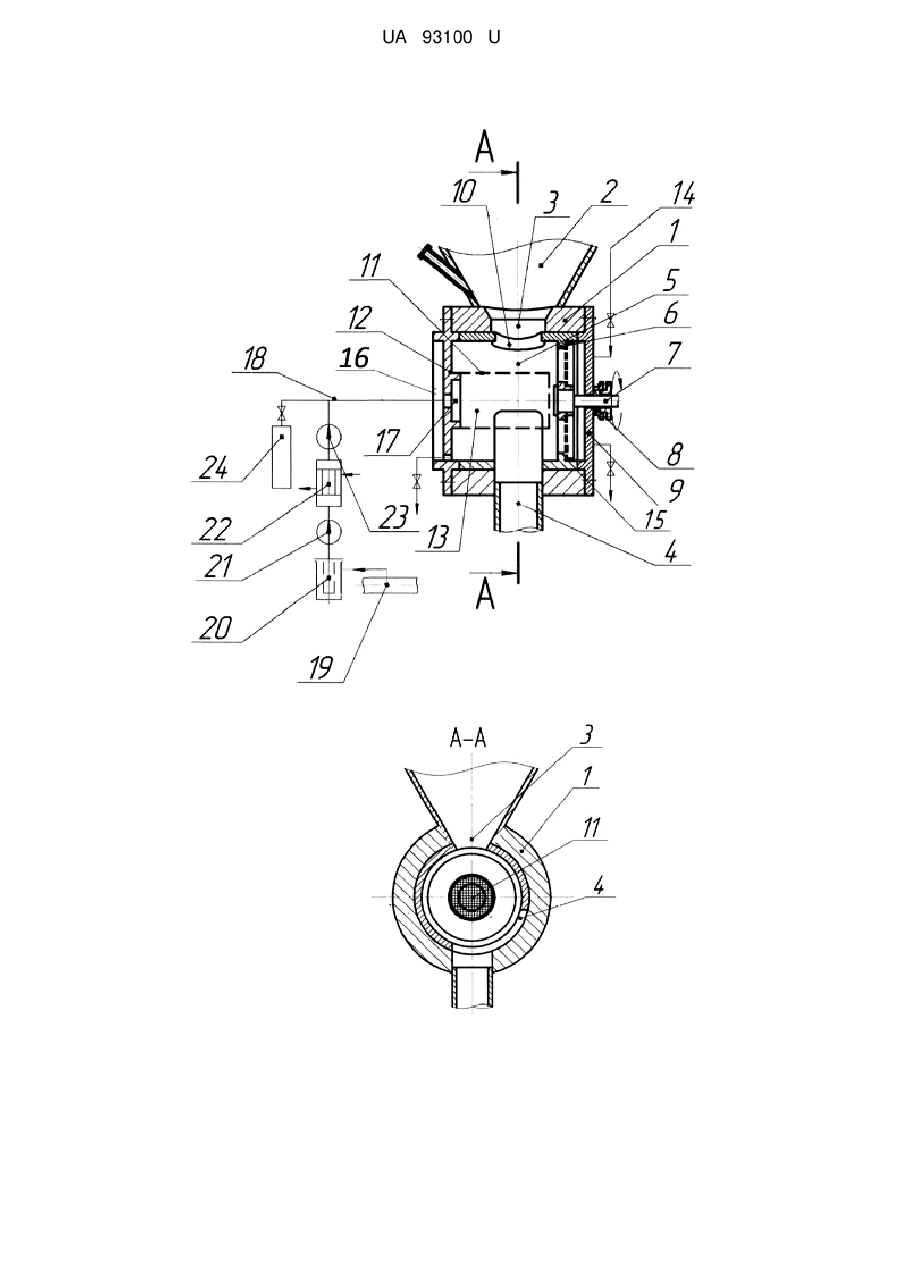

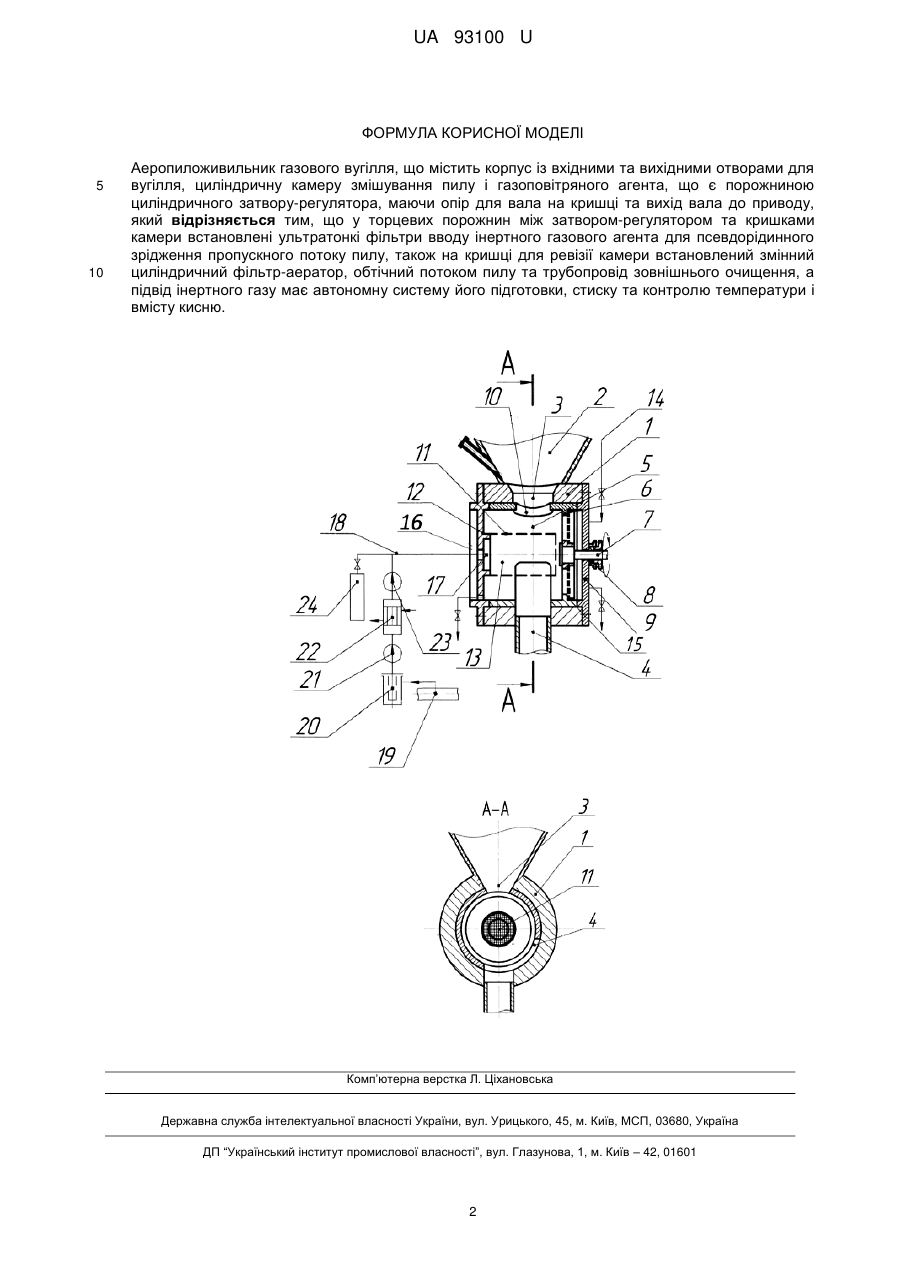

Реферат: UA 93100 U UA 93100 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем подачі сипучого матеріалу та може бути використана на теплових електростанціях. Відомі аналоги аеропиложивильників (АПЖ) виконують концентровану пилоподачу шляхом запуску пилу до камери, її псевдозрідження і наступні запуски пилу через регульований отвір виконуючих механізмів (шибери, клапани). Основна маса АПЖ розроблялась для низькореакційного вугілля, чий пил не самозапалюється під дією кисню зі складу повітря. Недолік цієї групи АПЖ - прохід повітря до об'єму пилу і окислюючий підігрів при відсутності теплообміну. Як найближчий аналог вибрано АПЖ (SU 1588994 від 30.08.90 "Аэропитатель"), в якому сипучий матеріал надходить в корпус, проходить вікно затвору, зріджуваного повітрям, що надходить через патрубок підведення повітря, і в псевдозрідженому вигляді виводиться через вихідний отвір. Регулювання продуктивності здійснюється поворотом затвора, при якому відбувається перекриття вхідного отвору без перекриття вихідного отвору. Однак він має недолік в системі псевдозрідження пилу. Основний недолік віддаленість системи подачі зріджуючого агента, що перешкоджає рівномірному розподіленню повітря в камері. В основу корисної моделі поставлено задачу рівномірної подачі повітря та забезпечення пожежо- та вибухобезпеки при роботі котла на високореакційному вугіллі. Поставлена задача вирішується тим, що аеропиложивильник газового вугілля, що містить корпус із вхідними та вихідними отворами для вугілля, циліндричну камеру змішування пилу і газоповітряного агента, що є порожниною циліндричного затвору-регулятора, маючи опір для вала на кришці та вихід вала до приводу, згідно з корисною моделлю, у торцевих порожнин між затвором-регулятором та кришками камери встановлені ультратонкі фільтри вводу інертного газового агента для псевдорідинного зрідження пропускного потоку пилу, також на кришці для ревізії камери встановлений змінний циліндричний фільтр-аератор, обтічний потоком пилу та трубопровід зовнішнього очищення, а підвід інертного газу має автономну систему його підготовки, стиску та контролю температури і вмісту кисню. Струмінь пилу контактує із значною поверхнею циліндричного фільтра-аератора, котрий конструктивно легко змінюється при зміні фракційного складу пилу, а також містить додаткову порожнину для подачі газів, які корегують склад псевдозріджуючого агента. На кресленні показаний аеропиложивильник, який складається з корпуса 1, з'єднаного з бункером пилу 2. У корпусі є вхідний 3 і вихідний 4 отвори для проходу пилу до камери псевдозрідження 5, що є порожниною циліндричного затвору 6 з вихідним валом 7, має опорний підшипник 8 на зовнішній стороні кришки 9 корпуса. Циліндр затвору 6 має спрофільовані вікна 4 і 10, що розташовані так, щоб забезпечити прохід пилу и відсічку подачі її при повороті затвору. Газорозподілення проходить через фільтр-аератор 11. Зі сторони валу затвора між кришкою 12 і торцем затвора 6 знаходиться порожнина 13 для вводу інертного газу 14 (азот, діоксид вуглецю) через фільтр 15 в період експлуатації і ремонтних робіт. На кришці 16, яка закриває порожнину аероживильника розташовані циліндричні засови 17 для встановлення фільтра-аератора 11. Робочий інертний газовий агент вводиться трубопроводом 18 шляхом відводу димових газів після електрофільтрів із газоходу котла 19 через послідовне проходження обладнання: ручний фільтр 20, димосос відбору газів 21, охолоджувач газів 22 та високонапірну газодувку 23 системи подачі зріджуючого газу. Після газодувки міститься вхід інертного газу 24 для корекції вмісту О2 в газі. Аеропиложивильник працює наступним чином. Рівень пилу в бункері знижується при відкритті засову, але до відкриття засову необхідно додати нейтральний газовий агент через фільтр, а потім для зсуву пилу із бункера збільшити отвір поворотом засову. Співвідношення пил/газовий агент встановлюється в межах (70-150) кг/кг газу. Після закриття засову, повне перекриття отвору циліндричним тілом засову залишається відкритим вікно і отвір в корпусі, що забезпечує продувку вихідної ділянки пилопроводу. Побудова дозволяє застосовувати при різному дисперсному складу вугілля різні фільтри. Запропонована система прохідного зрідження пилу дозволяє підвищити рівномірність пило подачі, спростити обслуговування псевдозріджуючих систем і їх своєчасну заміну при зміні марки вугілля і фракційного складу його після помолу у системі пиловиготовлення. 1 UA 93100 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Аеропиложивильник газового вугілля, що містить корпус із вхідними та вихідними отворами для вугілля, циліндричну камеру змішування пилу і газоповітряного агента, що є порожниною циліндричного затвору-регулятора, маючи опір для вала на кришці та вихід вала до приводу, який відрізняється тим, що у торцевих порожнин між затвором-регулятором та кришками камери встановлені ультратонкі фільтри вводу інертного газового агента для псевдорідинного зрідження пропускного потоку пилу, також на кришці для ревізії камери встановлений змінний циліндричний фільтр-аератор, обтічний потоком пилу та трубопровід зовнішнього очищення, а підвід інертного газу має автономну систему його підготовки, стиску та контролю температури і вмісту кисню. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
