Вакуумний вимикач

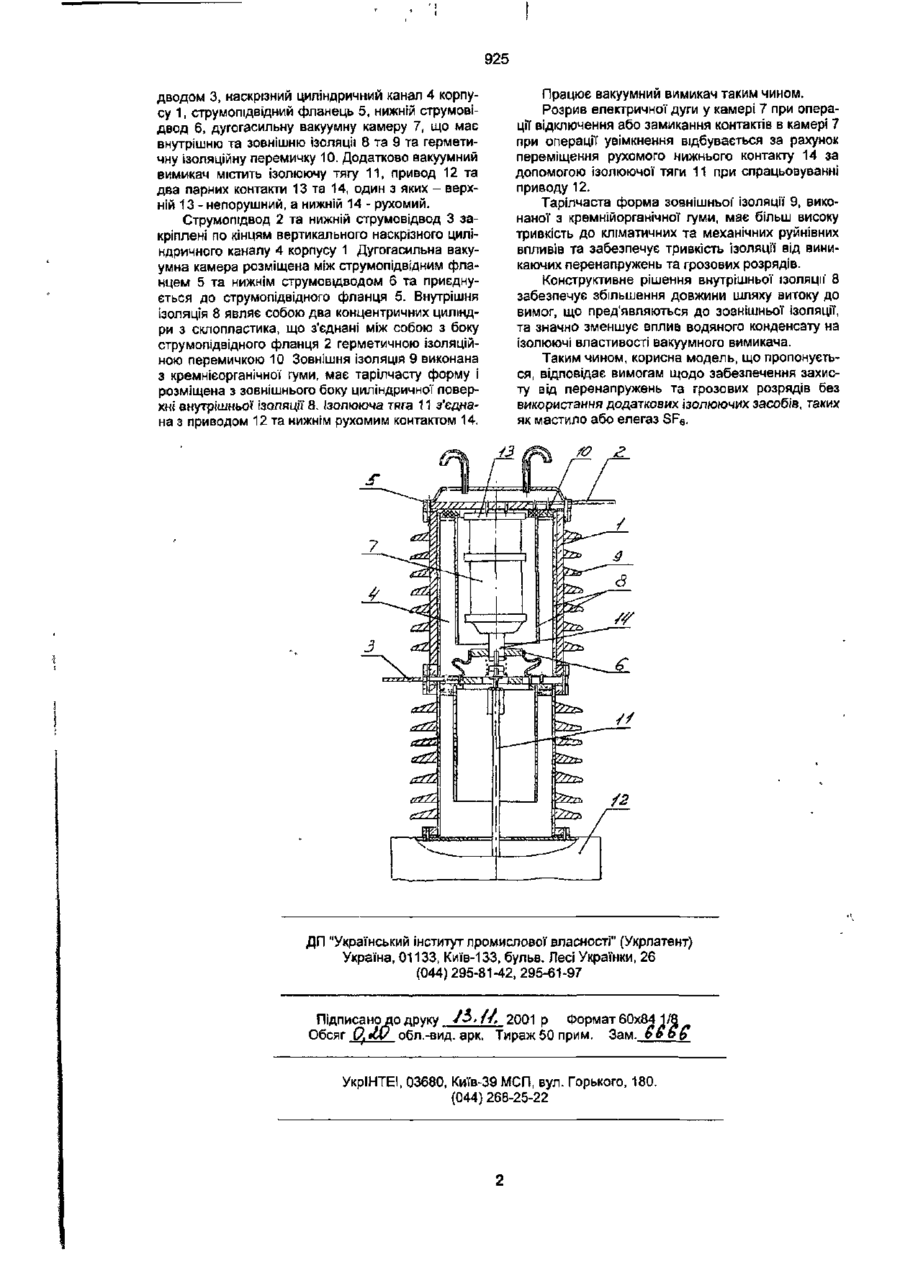

Вакуумний вимикач, що містить ізолюючий корпус з верхнім струмопідвідним фланцем та нижнім струмовідводом, закріпленими по кінцях вер Корисна модель належить до ЄЛЄІСООТЄХНІІЇИ, а саме, до вакуумних вимикачів для постів секціонування ліній ЗМІННОГО струму напругою 27,5 кВ, залізниць, що електрифікувалися промисловою частотою 50 Гц. Найбільш близькою корисною моделлю того самого призначення до даної корисної моделі за сукупністю ознак є вакуумний вимикач, що містить ізолюючий корпус, з верхнім струмопідвідним фланцем та нижнім струмовідводом, закріпленими по кінцям вертикального наскрізного циліндричного каналу корпусу, в якому між фланцем та нижнім струмовідводом розміщена дугогасильна вакуумна камера, що має внутрішню та зовнішню ізопяції (див.: А.с. № 1636884, кл. Н01НЗЗ/66, 33/32, 1988). Прийнята за прототип. До причин, що перешкоджають досягненню означеного нижче технічного результату при використанні відомої корисної моделі, прийнятої за прототип, відносяться її низька надійність внаслідок можливого перенапруження при аварійних перегонах напруги в мережі та, як наслідок, пробій ізоляторів та замикання мережі. В основу корисної моделі "Вакуумний вимикач" поставлено завдання шляхом конструктивного удосконалення відомої корисної моделі, за рахунок виконання внутрішньої ізоляції вакуумної дугогасильної камери у вигляді двох концентричних циліндрів, забезпечити підвищення надійності корисної моделі з одночасним зниженням її габаритів і спрощення технічного обслуговування. Вказаний технічний результат досягається тим, що у вакуумному вимикачі, що містить ізолюючий корпус з верхнім струмопідвідним фланцем тикального наскрізного циліндричного каналу корпусу, в якому між струмопідвідним фланцем та нижнім струмовідводом розміщена дугогасильна вакуумна камера, що має внутрішню та зовнішню ізоляції, що відрізняється тим, що внутрішня ізоляція являє собою два концентричних циліндри з склопластика, що з'єднані між собою з боку струмогндвідного фланця герметичною ізоляційною перемичкою, а ЗОВНІШНЯ ІЗОЛЯЦІЯ, ЩО виконана з кремнійорганічноі гуми, має тарілчасту форму І розміщена з зовнішнього боку циліндричної' поверхні внутрішньої ізоляції та нижнім струмовідводом, закріпленими по кінцях вертикального наскрізного циліндричного каналу корпусу, в якому між струмопідзідним фланцем та нижнім струмоаідводом розміщена дугогасильна вакуумна камера, що має внутрішню та зовнішню ізоляції, особливість полягає у тому, що внутрішня ізоляція являє собою два концентричних циліндри з склопластика, що з'єднані між собою з боку струмопідвідного фланця герметичною ізоляційною перемичкою, а зовнішня ІЗОЛЯЦІЯ, ЩО виконана з кремнійорганічноі гуми, має тарілчасту форму і розміщена з зовнішнього боку циліндричної поверхні внутрішньої ізоляції. Між суттєвими ознаками даної корисної моделі, викладених у формулі винаходу, та зазначеним вище технічним результатом існує наступний причинно-наслідковий зв'язок Пропоноване конструктивне рішення дугогасильної камери, що поміщена у Ізолюючий корпус та має зовнішню ізоляцію з кремнійорганічної гуми та внутрішню ізоляцію з склопластика, дозволяє підвищити надійність припаду при одночасному зниженні габаритів та маси порівняно з існуючим обладнанням. Технічний результат може бути досягнутий лише при наявності всіх суттєвих ознак, викладених у формулі винаходу Проведений пошук та аналіз патентної та науково-технічної інформації' показав новизну технічного рішення згідно э корисною моделлю. На кресленні показаний схематичний вигляд вакуумного вимикача. Вакуумний вимикач містить ізолюючий корпус 1 з верхнім струмопідводом 2 та нижнім струмові ю < 5Г 925 дводом 3, наскрізний циліндричний канал 4 корпусу 1, струмопідвідний фланець 5, нижній струмовідвод 6, дугогасильну вакуумну камеру 7, що має внутрішню та зовнішню ізоляції 8 та 9 та герметичну ізоляційну перемичку 10. Додатково вакуумний вимикач містить ізолюючу тягу 11, привод 12 та два парних контакти 13 та 14, один з яких - верхній 13 - непорушний, а нижній 14 - рухомий. Струмошдвод 2 та нижній струмовідвод 3 закріплені по кінцям вертикального наскрізного циліндричного каналу 4 корпусу 1 Дугогасильна вакуумна камера розміщена між струмопідвідним фланцем 5 та нижнім струмо в ід вод ом 6 та приєднується до струмолідвідного фланця 5. Внутрішня ізоляція 8 являє собою два концентричних циліндри з склопластика, що з'єднані між собою з боку струмопідвідного фланця 2 герметичною ізоляційною перемичкою 10 Зовнішня ізоляція 9 виконана з кремнієорганічної гуми, має тарілчасту форму і розміщена з зовнішнього боку циліндричної поверхні внутрішньої ізоляції 8. ізолююча тяга 11 з'єднана з приводом 12 та нижнім рухомим контактом 14. Працює вакуумний вимикач таким чином. Розрив електричної дуги у камері 7 при операції відключення або замикання контактів в камері 7 при операції увімкнення відбувається за рахунок переміщення рухомого нижнього контакту 14 за допомогою Ізолюючої тяги 11 при спрацьовуванні приводу 12. Тарілчаста форма зовнішньої ізоляції 9, виконаної з кремнійорганічної гуми, має більш високу тривкість до кліматичних та механічних руйнівних впливів та забезпечує тривкість ізоляції від виникаючих перенапружень та грозових розрядів. Конструктивне рішення внутрішньої ізоляції' 8 забезпечує збільшення довжини шляху витоку до вимог, що пред'являються до зовнішньої ізоляції, та значно зменшує вплив водяного конденсату на ізолюючі властивості вакуумного вимикача. Таким чином, корисна модель, що пропонується, відповідає вимогам щодо забезпечення захисту від перенапружень та грозових розрядів без використання додаткових ізолюючих засобів, таких як мастило або елегаз SF6. г S ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку / З * / / 2001 р Формат 60x84 1/ Обсяг О.М/ обл.-вид. арк. Тираж 50 прим. Зам. * УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
