Пристрій керування температурою скломаси

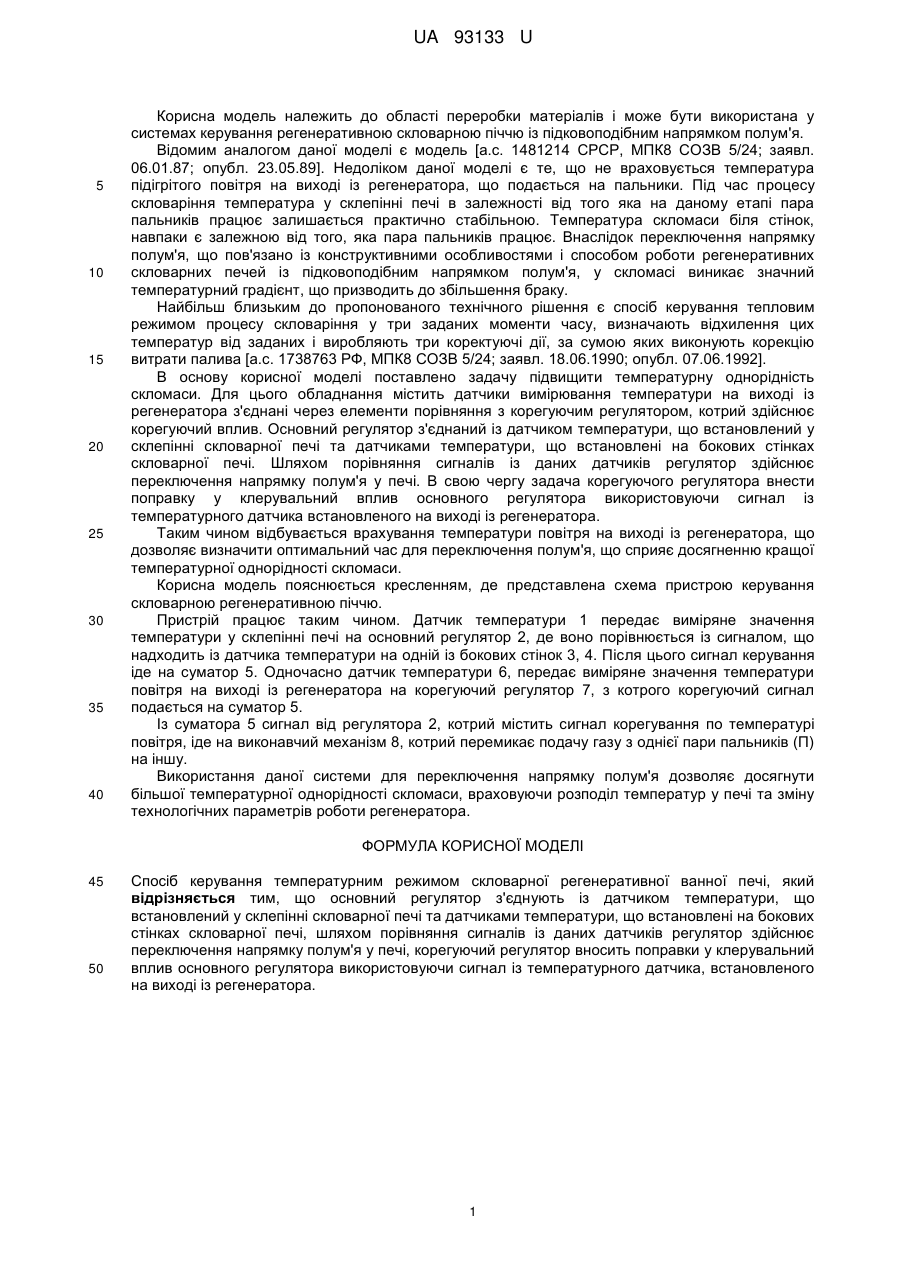

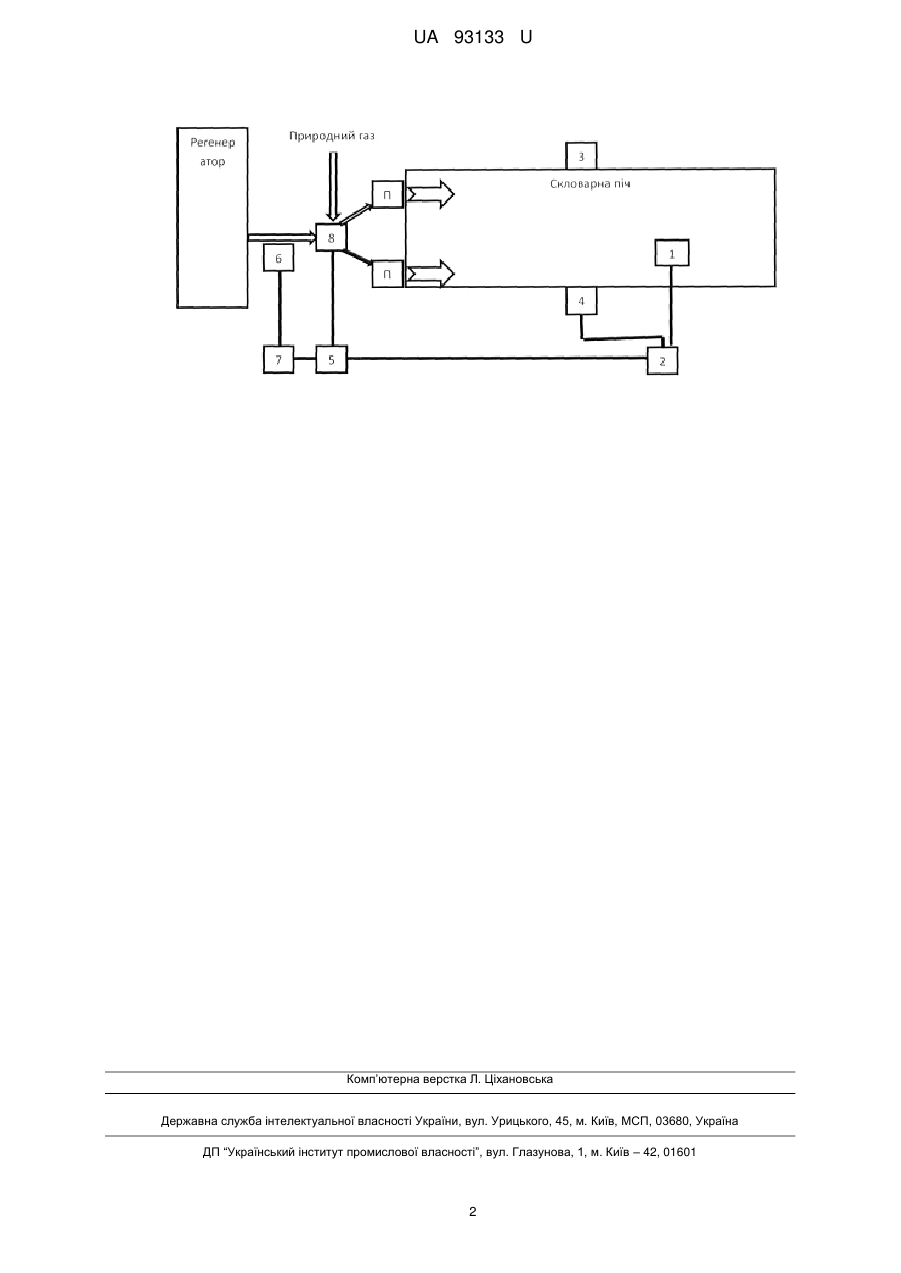

Реферат: UA 93133 U UA 93133 U 5 10 15 20 25 30 35 40 Корисна модель належить до області переробки матеріалів і може бути використана у системах керування регенеративною скловарною піччю із підковоподібним напрямком полум'я. Відомим аналогом даної моделі є модель [а.с. 1481214 СРСР, МПК8 СОЗВ 5/24; заявл. 06.01.87; опубл. 23.05.89]. Недоліком даної моделі є те, що не враховується температура підігрітого повітря на виході із регенератора, що подається на пальники. Під час процесу скловаріння температура у склепінні печі в залежності від того яка на даному етапі пара пальників працює залишається практично стабільною. Температура скломаси біля стінок, навпаки є залежною від того, яка пара пальників працює. Внаслідок переключення напрямку полум'я, що пов'язано із конструктивними особливостями і способом роботи регенеративних скловарних печей із підковоподібним напрямком полум'я, у скломасі виникає значний температурний градієнт, що призводить до збільшення браку. Найбільш близьким до пропонованого технічного рішення є спосіб керування тепловим режимом процесу скловаріння у три заданих моменти часу, визначають відхилення цих температур від заданих і виробляють три коректуючі дії, за сумою яких виконують корекцію витрати палива [а.с. 1738763 РФ, МПК8 СОЗВ 5/24; заявл. 18.06.1990; опубл. 07.06.1992]. В основу корисної моделі поставлено задачу підвищити температурну однорідність скломаси. Для цього обладнання містить датчики вимірювання температури на виході із регенератора з'єднані через елементи порівняння з корегуючим регулятором, котрий здійснює корегуючий вплив. Основний регулятор з'єднаний із датчиком температури, що встановлений у склепінні скловарної печі та датчиками температури, що встановлені на бокових стінках скловарної печі. Шляхом порівняння сигналів із даних датчиків регулятор здійснює переключення напрямку полум'я у печі. В свою чергу задача корегуючого регулятора внести поправку у клерувальний вплив основного регулятора використовуючи сигнал із температурного датчика встановленого на виході із регенератора. Таким чином відбувається врахування температури повітря на виході із регенератора, що дозволяє визначити оптимальний час для переключення полум'я, що сприяє досягненню кращої температурної однорідності скломаси. Корисна модель пояснюється кресленням, де представлена схема пристрою керування скловарною регенеративною піччю. Пристрій працює таким чином. Датчик температури 1 передає виміряне значення температури у склепінні печі на основний регулятор 2, де воно порівнюється із сигналом, що надходить із датчика температури на одній із бокових стінок 3, 4. Після цього сигнал керування іде на суматор 5. Одночасно датчик температури 6, передає виміряне значення температури повітря на виході із регенератора на корегуючий регулятор 7, з котрого корегуючий сигнал подається на суматор 5. Із суматора 5 сигнал від регулятора 2, котрий містить сигнал корегування по температурі повітря, іде на виконавчий механізм 8, котрий перемикає подачу газу з однієї пари пальників (П) на іншу. Використання даної системи для переключення напрямку полум'я дозволяє досягнути більшої температурної однорідності скломаси, враховуючи розподіл температур у печі та зміну технологічних параметрів роботи регенератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб керування температурним режимом скловарної регенеративної ванної печі, який відрізняється тим, що основний регулятор з'єднують із датчиком температури, що встановлений у склепінні скловарної печі та датчиками температури, що встановлені на бокових стінках скловарної печі, шляхом порівняння сигналів із даних датчиків регулятор здійснює переключення напрямку полум'я у печі, корегуючий регулятор вносить поправки у клерувальний вплив основного регулятора використовуючи сигнал із температурного датчика, встановленого на виході із регенератора. 1 UA 93133 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
