Спосіб випробуваннь на іскробезпечність слабоіндуктивних електричних кіл низької напруги

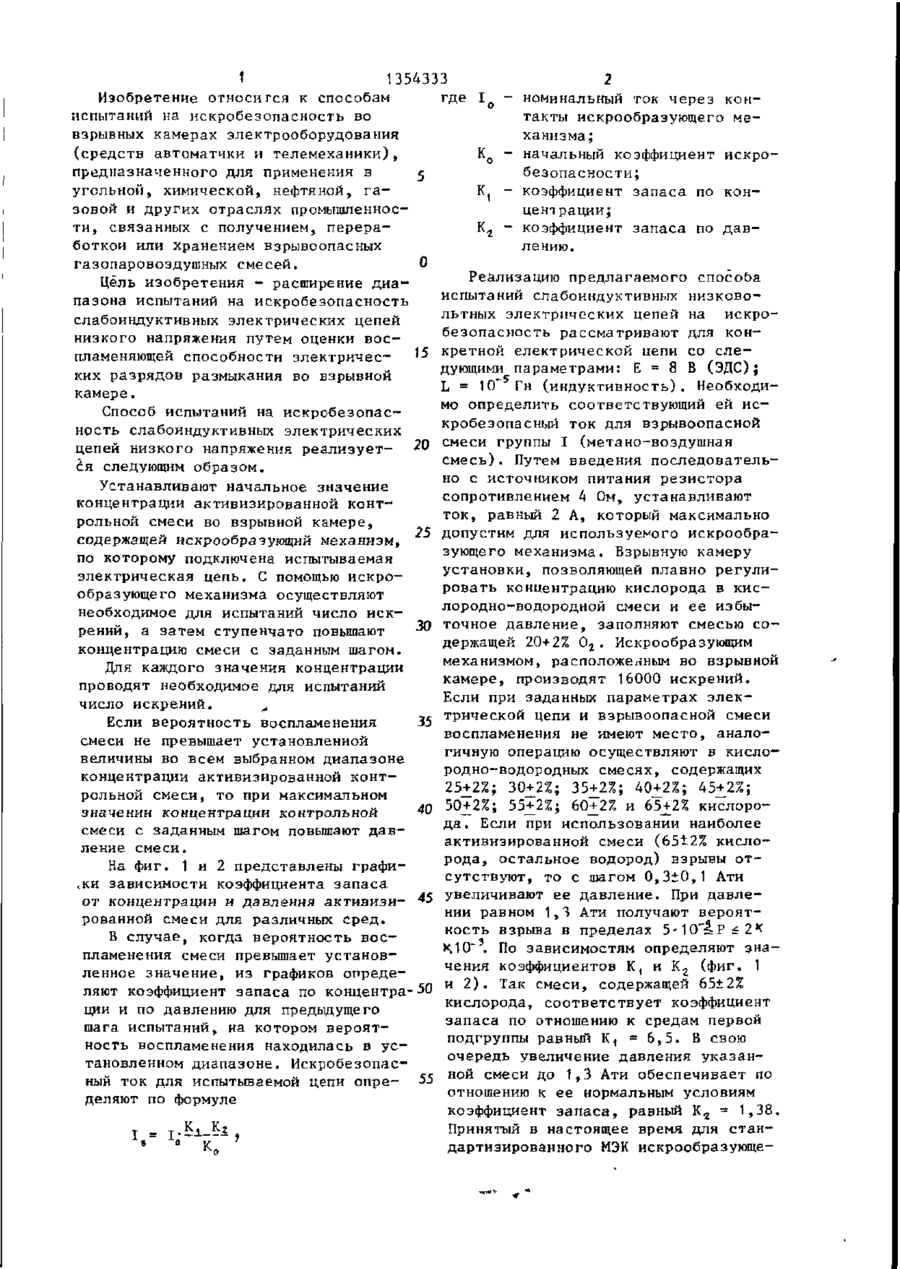

Изобретение относится к способам испытаний на искробезопасность во взрывных камерах элекчроняых средств автоматики и телемеханики и может быть использовано в угольной. химической, нефтяной, газовой и других отраслях промышленности, связанных с получением, переработкой или хранением взрывоопасных газопаровоздушных смесей. Цель изобретения расширение диапазона испытаний на искробезопасность слабоиндуктивных электрических цепей низкого напряжения путем оценки воспламеняющей способности электрических разрядов размыкания во взрывной камере. Для этого устанавливают начальное значение концентрации активизированной конт^ рольной смеси во взрывной камере, содержащей искрообразующий механизм, к которому подключена испытываемая электрическая цепь. Осуществляют необходимое для испытаний число искрений, а затем ступенчато повышают концентрацию смеси. Для каждого значения концентрации проводят необходимое для испытаний число искрений* По результатам испытании определяют искробезопасный ток для проверяемой электрической цепи. 2 ил. 1 1354333 Изобретение относится к способам где I Q - номинальный ток через кониспытаний на искробезопасность во такты искрообразующего мевзрывных камерах электрооборудования ханизма ; (средств автоматики и телемеханики), K Q - начальный коэффициент искропредназначенного для применения в безопасности; угольной, химической, нефтяной, гаKj - коэффициент запаса по конзовой и других отраслях промышленносцентрации; ти, связанных с получением, перераК 2 - коэффициент запаса по давботкой или хранением взрывоопасных лению. газоларовоздушных смесей. Реализацию предлагаемого способа Цель изобретения - расширение диаиспытаний слабоиндуктивных низковопазона испытаний на искробезопасность льтных электрических цепей на искрослабоиндуктивных электрических цепей безопасность рассматривают для коннизкого напряжения путем оценки воскретной електрической цепи со сле15 пламеняющей способности электричесдующими параметрами: Е = 8 В (ЭДС); ких разрядов размыкания во взрывной L = 10' Гн (индуктивность). Необходикамере. мо определить соответствующий ей исСпособ испытаний на искробезопаскробезопасный ток для взрывоопасной ность слабоиндуктивных электрических смеси группы I (метано-воздушная цепей низкого напряжения реализует- 20 смесь). Путем введения последователься следующим образом. но с источником питания резистора Устанавливают начальное значение сопротивлением 4 Ом, устанавливают концентрации активизированной конт-1 ток, равный 2 А, который максимально рольной смеси во взрывной камере, допустим для используемого искрообрасодержащей искрообраэующий механизм, 25 зующего механизма. Взрывную камеру по которому подключена испытываемая установки, позволяющей плавно регулиэлектрическая цепь. С помощью искроровать концентрацию кислорода в кисобразующего механизма осуществляют лородно-водородной смеси и ее избынеобходимое для испытаний число искточное давление, заполняют смесью со30 держащей 20+2% 0 . Искрообразующим рений, а затем ступенчато повышают г концентрацию смеси с заданным шагом. механизмом, расположенным во взрывной Для каждого значения концентрации камере, производят 16000 искрений. проводят необходимое для испытаний Если при заданных параметрах элекчисло искрений. ^ трической цепи и взрывоопасной смеси 35 воспламенения не имеют место, аналоЕсли вероятность воспламенения смеси не превышает установленной гичную операцию осуществляют в кисловеличины во всем выбранном диапазоне родно-водородных смесях, содержащих концентрации активизированной конт25+2%; 30+^2%; 35+_2%; 40+2%; 45+_2%; рольной смеси, то при максимальном 50_+2%; 55+_2%; Ь0+2% и 65^2% кислоро40 да. Если при использовании наиболее значении концентрации контрольной смеси с заданным шагом повышают давактивизированной смеси (65t2% кислоление смеси. рода, остальное водород) взрывы отНа фиг. 1 и 2 представлены графисутствуют, то с шагом 0,3±0,1 Ати ,ки зависимости коэффициента запаса увеличивают ее давление. При давлеот концентрации и давления активизи- 45 нии равном 1,3 Ати получают вероятрованной смеси для различных сред. ность взрыва в пределах 5 - 1 0 " 4 Р Й 2 < В случае, когда вероятность восК10" . По зависимостям определяют знапламенения смеси превышает установчения коэффициентов К, и К 2 (фиг. 1 ленное значение, из графиков опредеи 2 ) . Так смеси, содержащей 65+2% ляют коэффициент запаса по концентра- - 0 кислорода, соответствует коэффициент 5 ции и по давлению для предыдущего запаса по отношению к средам первой шага испытаний, на котором вероятподгруппы равный Ki = 6,5. В свою ность воспламенения находилась в усочередь увеличение давления указантановленном диапазоне. Искробезопасной смеси до 1,3 Ати обеспечивает по ный ток для испытываемой цепи опре- 55 отношению к ее нормальным условиям деляют по формуле коэффициент запаса, равный К 2 = 1,38, Принятый в настоящее время для стандартизированного МЭК искрообразующе * 13543 го механизма коэффициент искробезопасности составляет К = 1,5. Искробезоласный ток для цели с Е = 8 В и L = 10' Гн рассчитывается по формуле Ф о р м у л а и з о б р е т е н и я шагом повышают концентрацию активизированной смеси, при достижении максимально возможной концентрации смеси повышают с заданным шагом давление смеси, при достижении максимально возможного значения давления смеси по зависимостям коэффициентов запаса по концентрации и давлению от концент10 рации смеси и давления смеси определяют достигнутые коэффициенты запаса, а величину искробезопасного тока определяют по формуле Способ ипытаний на искробезопасность слабоиндуктивных электрических цепей низкого напряжения, состоящий J5 в том, что во взрывной камере устанавливают активизированную в коэффициент искробезопасности раз взрывогде 1 0 опасную смесь и осуществляют заданное число искрений, а о допустимом Ко 20 токе в испытываемой электрической цепи судят по величине коэффициента К, искробезопасности, о т л и ч а ю щ и й с я тем» что, с целью расширеК ния диапазона испытаний, с заданным ю г г Риг.1 Редактор Л. Зайцева ч 5 Б сог% Составитель Н. Варламов Техред А.Кравчук - номинальный ток через искро образующий механизм; - коэффициент искробезопасности; - коэффициент запаса по концентрации смеси; - коэффициент запаса по давле нию смеси. Z t,5 P,ama Фиг. 2 Корректор И.Муска Заказ 5708/51 Тираж 618 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
